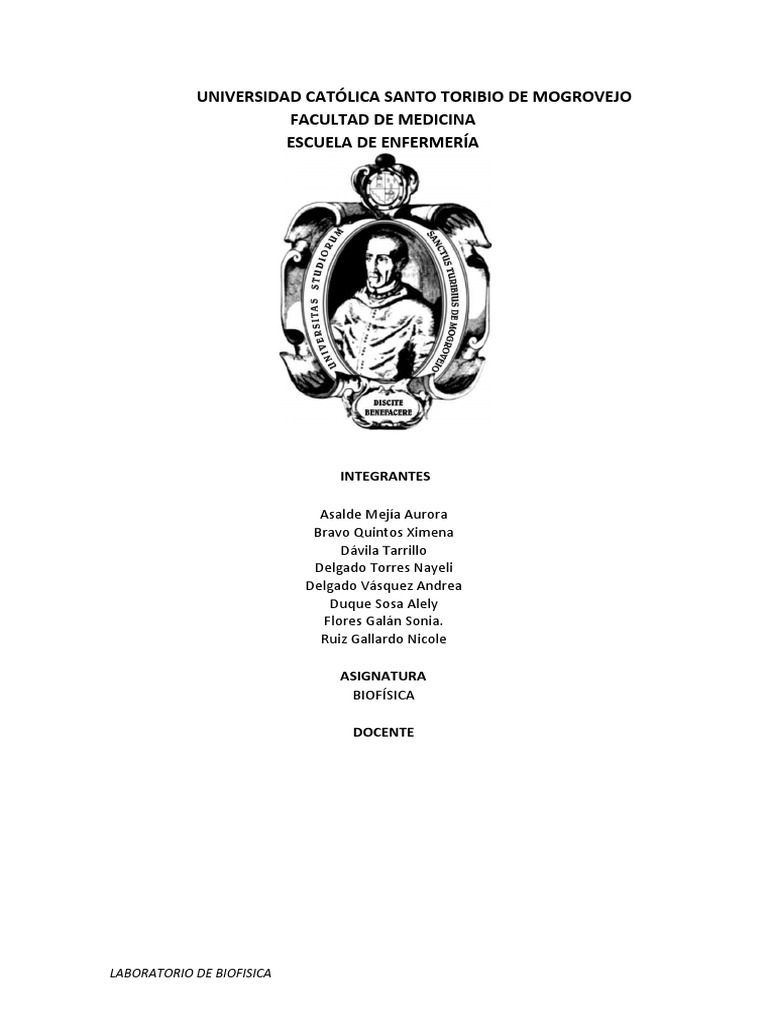

UNIVERSIDAD CATÓLICA SANTO TORIBIO DE MOGROVEJO
FACULTAD DE MEDICINA
ESCUELA DE ENFERMERÍA
INTEGRANTES
Asalde Mejía Aurora
Bravo Quintos Ximena
Dávila Tarrillo
Delgado Torres Nayeli
Delgado Vásquez Andrea
Duque Sosa Alely
Flores Galán Sonia.
Ruiz Gallardo Nicole
ASIGNATURA
BIOFÍSICA
DOCENTE
LABORATORIO DE BIOFISICA
PRÁCTICA N° 03: LEY DE HOOKE
INTRODUCCIÓN
La elasticidad trata del comportamiento de aquellos materiales que tienen la
propiedad de recuperar su tamaño y forma cuando cesan de actuar las fuerzas que
provocan las deformaciones, estos materiales obedecen la Ley de Hooke.
Las fuerzas producen sobre los cuerpos dos efectos diferentes:
a) Producen aceleraciones
b) Producen deformaciones sobre los cuerpos elásticos
En esta práctica vamos a investigar el efecto que produce la fuerza cuando se aplica
sobre un resorte.
Lo que sucede es que aumenta la longitud del resorte: ΔL = L – Lo al aplicarle la fuerza.
La fuerza que se le aplica va colgada del resorte poniendo distintas masas y por la
tanto W = mg.
Fue Hooke el primero en obtener una relación matemática entre la deformación del
resorte y la fuerza aplicada, F = k Δl
Donde K = Constante elástica
F = Fuerza aplicada
ΔL = deformación
II OBJETIVOS
a) Obtener la curva que muestra el comportamiento de los materiales cuando se
someten a fuerzas
b) Calcular la constante elástica
III MATERIALES Y EQUIPO
Resortes
Portapesas
LABORATORIO DE BIOFISICA
Pesas
Regla
IV PROCEDIMIENTO
1. Ingresar al link https://labovirtual.blogspot.com/
2. Coloca pesas en el portapesas de cada resorte de 20g en 20g
3. Anota la deformación y completa la tabla para cada resorte.
LABORATORIO DE BIOFISICA
Tabla N°1
V RESULTADOS (FUNDAMENTACION)
1. Que es región elástica, plástica y punto de ruptura
En región elástica la deformación del material es directamente proporcional a
la fuerza aplicada, siendo la deformación producida reversible y no
permanente.
REGIÓN ELÁSTICA: El límite elástico, también denominado límite de
elasticidad, es la tensión máxima que un material elástico puede
soportar sin sufrir deformaciones permanentes. En general, un material
sometido a tensiones inferiores a su límite de elasticidad es deformado
temporalmente de acuerdo con la ley de Hooke. Las deformaciones son
proporcionales al esfuerzo y el cuerpo recupera su forma al cesar la
fuerza aplicada. Los materiales sometidos a tensiones superiores a su
límite de elasticidad tienen un comportamiento plástico. Si las tensiones
ejercidas continúan aumentando el material alcanza su punto de
fractura.
LABORATORIO DE BIOFISICA
REGIÓN PLÁSTICA: la deformación del material no regresa a su forma
original después de retirar la carga aplicada. En este caso las
deformaciones son no reversibles y permanentes. Zona en la que el
material que está sufriendo una deformación supera el comportamiento
elástico y ya no recupera su estado anterior, por lo tanto, ya no se
cumple con la ley de Hooke. Es aquella en la que el cuerpo recupera su
forma original al retirar la fuerza que le provoca la deformación. En este
tipo de deformación el sólido varía su estado tensional y aumenta su
energía interna en forma de energía potencial elástica.
PUNTO DE RUPTURA A: es el punto por encima del cual el material no
puede seguir deformándose más y pierde toda su capacidad resistente.
Medida que aumenta el esfuerzo, llegamos al punto de fractura
(ruptura). La tensión de rotura se obtiene por lo general realizando un
ensayo de tracción y registrando la tensión en función de la
deformación (o alargamiento); el punto más elevado de la curva tensión
de formación es la tensión de rotura. Es una propiedad intensiva; por lo
tanto, su valor no depende del tamaño de la muestra, sino de factores,
tales como la preparación, la presencia o no de defectos superficiales, y
la temperatura del medioambiente y del material.
LABORATORIO DE BIOFISICA
2. Explique los módulos elásticos
MÒDULO VOLUMÈTRICO:
El módulo volumétrico o de compresibilidad (K) describe la tendencia del suelo,
bajo cargas, a deformarse en todas las direcciones está asociado con los
cambios de volumen que experimenta un material bajo la acción
de esfuerzos (generalmente compresores) que actúan perpendicularmente a su
superficie.
MÓDULO DE YOUNG O MÓDULO DE ELASTICIDAD (Y OU E).
Se trata de una cantidad proporcional a la rigidez de un material cuando se
somete a una tensión externa de tracción o compresión. Básicamente, la
relación entre la tensión aplicada y la tensión experimentada por el cuerpo
cuando el comportamiento es lineal, como se muestra en la ecuación E=δ/ε, en
que:
E= Módulo de elasticidad o módulo de Young (Pascal)
δ= Tensión aplicada (Pascal)
ε= Deformación elástica longitudinal del cuerpo de prueba (adimensional).
LABORATORIO DE BIOFISICA
MÓDULO DE CIZALLAMIENTO (G)
Es definido para el esfuerzo de cizallamiento por la ecuación G =Τ/Υ, en que:
G= Módulo de cizallamiento (Pascal),
Τ= Tensión cizallante (Pascal),
Υ= Deformación elástica de cizallamiento del cuerpo de prueba (adimensional).
La tensión de cizallamiento se relaciona con una fuerza aplicada paralelamente
a una superficie, con el objetivo de causar el deslizamiento de planos paralelos
unos en relación a los otros
MÓDULO DE TORSIÓN
Torsión se refiere al giro de una barra rectilínea cuando es cargada por
momentos (o torques) que tienen a producir rotación sobre el eje longitudinal
de la barra. Veamos la figura a continuación4.
Ejemplos de barras de torsión: Barras, ejes, hélices, ejes de dirección y brocas 4.
LABORATORIO DE BIOFISICA
MÓDULO DE RIGIDEZ
Se utiliza para describir el corte, considerando el corte simple “ η ” como
producto de un esfuerzo cortante “ τ ” y el Módulo de Rigidez , definido por:
τ = Gη
Realizando el álgebra de tensores, el Módulo de Rigidez se relaciona con el
Módulo de Young y la Relación de Poisson, según la siguiente expresión:
2(1+ν) = E G
Para los líquidos “G” es cero, pero no cuando los fluidos son viscosos y bajo
ciertas condiciones de temperatura.
MÓDULO DE BULK
La relación lineal entre el cambio fraccional del volumen y la presión
hidrostática aplicada a una masa de material geológico está gobernada por el
Módulo de Incompresibilidad Volumétrica o de Bulk “K”, tal que:
σ = Kθ
La relación que guarda con el Módulo de Young y la Relación de Poisson es:
3(1− 2ν) = E K
2. Determina la constante elástica de cada resorte
m(g) 0 20 40 60 80 100 120
F(N) 0 0.20 0.40 0.60 0.80 1.00 1.20
0 1.0 cm 2.0 cm 3.0 cm 4.0 cm 5.0 cm 6.0 cm
Resorte 1 ΔL
0 0.010 m 0.020 m 0.030 m 0.040 m 0.050 m 0.060 m
K 0 20.00 N/m 20.00 N/m 20.00 N/m 20.00 N/m 20.00 N/m 20.00 N/m
0 1.5 cm 3.0 cm 4.5 cm 6.0 cm 7.5 cm 9.0 cm
ΔL
0 0.015 m 0.030 m 0.045 m 0.060 m 0.075 m 0.090 m
Resorte 2
k 0 13.33 N/m 13.33 N/m 13.33 N/m 13.33 N/m 13.33 N/m 13.33 N/m
0 0.5 cm 1.0 cm 1.5 cm 2.0 cm 2.5 cm 3.0 cm
Resorte 3 ΔL
0 0.005 m 0.010 m 0.015 m 0.020 m 0.025 m 0.030 m
K 0 40.00 N/m 40.00 N/m 40.00 N/m 40.00 N/m 40.00 N/m 40.00 N/m
LABORATORIO DE BIOFISICA
Resorte 1
𝑭
∆𝑳 𝑲=
- Pesa 20g
1
−3
𝑘𝑔
𝑭 = 20𝑔 𝑥 = 20 𝑥10
1000𝑔
∆𝐿 = 1𝑐𝑚 ………. 𝑚
𝑭 = 20 𝑥 10−3𝑘𝑔 𝑥 9.81 𝑚/𝑠2
𝑭 = 0.19 = 0,2N
∆𝐿 = 0.01𝑚
0,2 𝑁
20 𝑁/𝑚
𝐾= =
0.01 𝑚
LABORATORIO DE BIOFISICA
3. Graficar la fuerza de tracción versus la deformación para cada resorte utilizado, e
interprete dichas gráficas.
1
Eje de tracción
1
RESORTE 1
1 RESORTE 2
RESORTE 3
0
0
0 0.02 0.04 0.06 0.08 0.1
Eje de deformación
RESORTE 1: Proporcional.
RESORTE 2: Menos fuerza, más deformación.
RESORTE 3: Más fuerza, menos deformación.
VI. CONCLUSIONES
Al realizar cierto número de mediciones al resorte con diferentes pesos, hacían
que este se deformara de distinta manera, demostrando con la fórmula que el
movimiento del resorte era constante.
La ley de Hooke nos ayuda a identificar el límite de la tensión elástica de un
cuerpo siendo directamente proporcional a la fuerza. Además, con la
LABORATORIO DE BIOFISICA
interpretación de dicha ley se puede estudiar todos los aspectos relacionados
con fuerzas y trabajo de los resortes, y como estos son un modelo muy especial
en la compresión de la teoría de la elasticidad.
Al momento de hacer el trabajo también observamos, ya antes mencionado, se
colocaron las pesas y conforme se estaban agregando, el resorte se estiraba mas y más
hasta que llego el punto donde no podía ir más abajo ya que su elasticidad había
alcanzado el límite.
La ley de Hooke describe fenómenos elásticos como los que exhiben los
resortes helicoidales. Esta ley afirma que la deformación elástica que sufre un
cuerpo es proporcional a la fuerza que produce tal deformación, siempre y
cuando no se sobrepase el límite de elasticidad.
VII. REFERENCIAS BIBLIOGRÁFICAS
De la C de I. SABER. Revista Multidisciplinaria del [Internet]. Redalyc.org. [citado el 15
de abril de 2021]. Disponible en:
https://www.redalyc.org/pdf/4277/427739467008.pdf
Franco A. Medida del módulo de cizallamiento. Física con ordenador [internet] [Citado
el 27 de septiembre del 2020]. Disponible en:
http://www.sc.ehu.es/sbweb/fisica/solido/din_rotacion/torsion/torsion.ht m
Desdeelmurete. Deformaciones elásticas y plásticas, y su relación con los anclajes
[Internet]. Desdeelmurete.com. 2018 [citado el 15 de abril de 2021]. Disponible en:
https://desdeelmurete.com/deformaciones-elasticas-y-plasticas-y-su-relacion-con-los-
anclajes/
Módulos elásticos [Internet]. Sonelastic.com. [citado el 15 de abril de 2021]. Disponible
en: https://sonelastic.com/es/fundamentos/bases/modulos-elasticos.html
Álvarez A, Garnica P. Evaluación indirecta de los módulos elásticos de rigidez in situ y la
relación entre vp/vs y el ángulo de fricción interna. [Internet] Publicación Técnica No.
225 2013. Disponible en:
https://www.imt.mx/archivos/Publicaciones/PublicacionTecnica/pt225.pdf
LABORATORIO DE BIOFISICA
