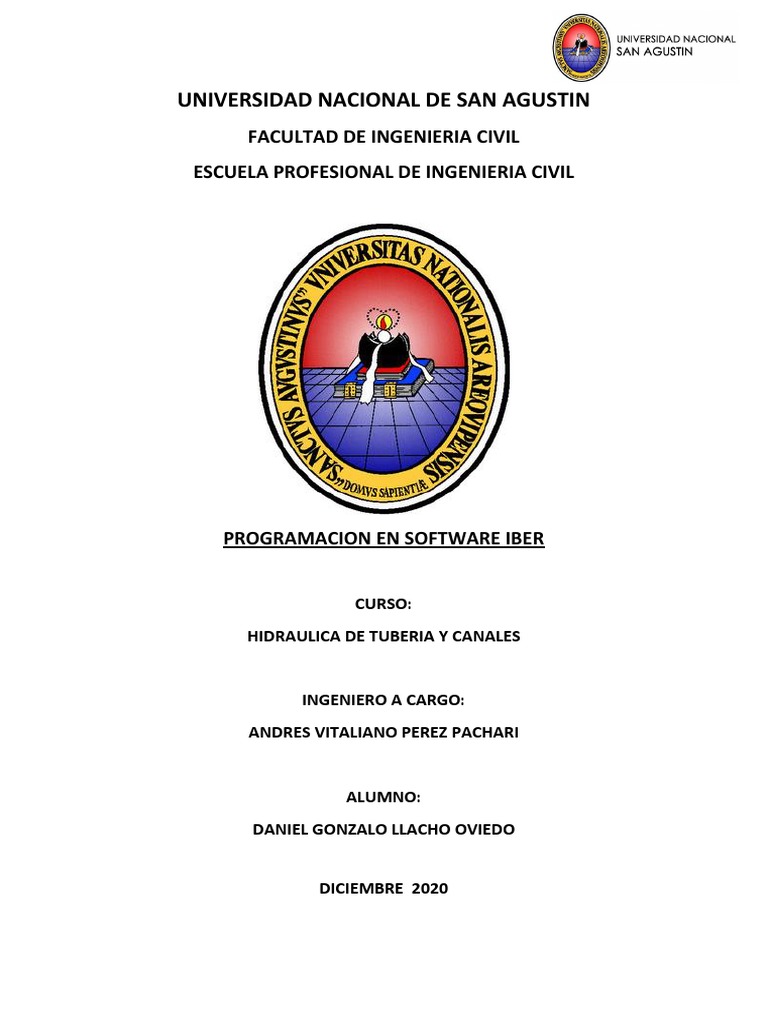

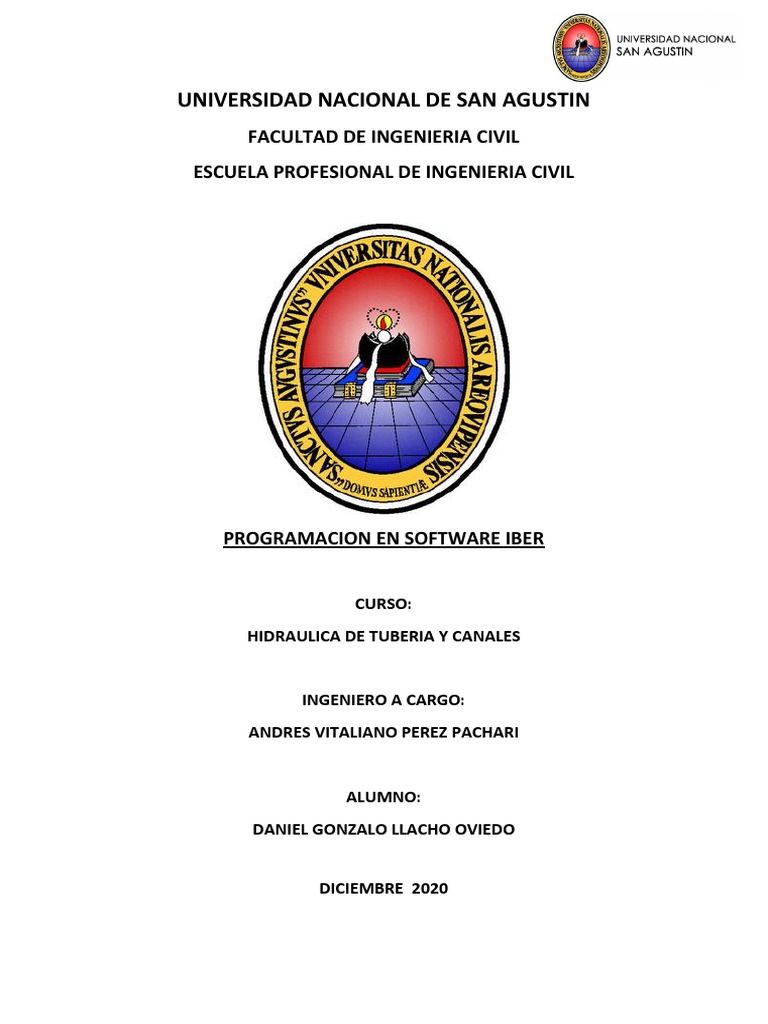

UNIVERSIDAD NACIONAL DE SAN AGUSTIN

FACULTAD DE INGENIERIA CIVIL

ESCUELA PROFESIONAL DE INGENIERIA CIVIL

PROGRAMACION EN SOFTWARE IBER

CURSO:
HIDRAULICA DE TUBERIA Y CANALES

INGENIERO A CARGO:
ANDRES VITALIANO PEREZ PACHARI

ALUMNO:
DANIEL GONZALO LLACHO OVIEDO

DICIEMBRE 2020
 SOFTWARE IBER

1. Resumen

El presente informe tiene como objetivo principal conocer y aplicar el software Iber en la
simulación de flujos turbulento de lámina libre de flujo variable, conocer en primera
instancia los pasos para el correcto uso de este software teniendo en cuenta los parámetros
iniciales el cálculo y el pos proceso.

2. Introducción

El agua es uno de los problemas que presenta nuestro país y región más específicamente en
la contaminación de estos por agentes como el nitrato y el amoniaco, etc variando el
contenido de oxígeno disuelto a su vez en épocas de lluvias las crecidas de ríos afecta no
solo cultivos sino a la población aledaña a estos siendo los huaycos el peligro más
destacable, para analizar el comportamiento de los cauces a la fecha los programas HEC-
RAS, DAMBRK son los más usados pero una alternativa muy útil sería Iber que simula el
flujo de lámina variable en régimen variable, este informe busca resaltar las ventajas de usar
Iber.

3. Objetivos
• Conocer y aplicar básica y medianamente el software Iber en cauces.
• Demostrar las ventajas que tiene Iber frente a otros programas de simulación 1D o
cuasi 2D.
• Comprender y modelar el cauce de un rio

4. Descripción del contenido

4.1.Flujo laminar

Se caracteriza porque el movimiento de las partículas del fluido se produce siguiendo

trayectorias bastante regulares, separadas y perfectamente definidas dando la impresión de
que se tratara de láminas o capas más o menos paralelas entre sí, las cuales se deslizan
suavemente unas sobre otras, sin que exista mezcla macroscópica o intercambio transversal
entre ellas (SERRANO, A. s.f.).

4.2.Coeficiente de rugosidad (N de Manning)

 El coeficiente de rugosidad es un parámetro que estima el grado de resistencia al flujo de
una superficie determinada. El valor “n” de Manning es variable y depende de un gran
número de factores como: rugosidad superficial, vegetación, irregularidades del cauce,
alineación del cauce, erosión y sedimentación, obstrucciones, tamaño y forma del cauce,
nivel y caudal, cambio temporal, temperatura, material en suspensión y carga de fondo. La
mayor dificultad es la determinación de estos coeficientes de rugosidad, ya que no existe un
método exacto para la selección de n. (CHOW. V. 2004).

4.3.Mallado

La malla de cálculo es un elemento fundamental para conseguir buenos resultados. Iber

dispone de multitud de maneras de obtener una buena malla de cálculo, y en función de las
características del problema un tipo de malla será mejor que otro. Iber puede trabajar tanto
con elementos triangulares como con cuadriláteros, o con mallas mixtas de triángulos y
cuadriláteros. Las mallas de cálculo pueden ser a su vez regulares o irregulares, así como
estructuradas o no estructuradas. (manual básico iber)

4.4.¿Qué es Iber?

Iber es un modelo numérico bidimensional de simulación de flujo turbulento en lámina libre

en régimen no permanente y de procesos medioambientales, hidráulico fluviales. Resuelve las
ecuaciones de aguas someras sometidas en profundidad 2D shallow-water ecuaciones de
Venant bidimensionales trabaja sobre una malla no estructurada de volúmenes finitos formada
por elementos triangulares yo cuadriláteros.

Iber resuelve las ecuaciones de Navier-Stokes en 3D que son integradas en profundidad y

estas nos dan son las que se conocen como ecuaciones de Saint Venant en 2D.
imagen1: ecuación de Navier Stokes.

fuente: Eadic

es una simplificación de navier Stokes

imagen2: ecuación de St. Venant

Fuente: Zonificación de áreas inundables

Iber está basado en un GID un pre/pos procesador gráfico de propósito general para
simulaciones numéricas. Otras ecuaciones que utiliza Iber:

Imagen3: volúmenes finitos

Fuente: Eadic

5. Metodología de trabajo de Iber

• Pre proceso: entrada grafica de datos
a) Crear o importar unas geometrías
b) Asignar condiciones de contorno e iniciales
c) Asignar parámetros de entrada
d) Construir una malla de calculo
e) Definición de la brecha
f) Asignar opciones generales de calculo

• proceso: simulación hidráulica

• post proceso: visualización de resultados

Imagen 4: visualización de condiciones de contorno

 Fuente: Eadic

la interfaz está preparada para hacer multilingüe actualmente Iber está en español a inglés.

5.1. Elección de Iber frente a otros programas

• es un modelo bidimensional supone una mayor precisión en los resultados con
respecto a los unidimensionales (hec-ras)
• coste computacional se han acelerado los cálculos lo que se supone un ahorro en
tiempo con respecto a otros programas
• costo de licencias es totalmente gratuito
5.2. un modelo 2D como Iber sería interesante usarlo en:
• estuarios
• tramos cortos de rio
• en llanuras de inundación amplios
• obras hidráulicas
• roturas de presas
5.3. simulacion hidraulica
1) topografia necesaria: de esta dependera la sinceridad de los resultados, podemos hacer
un levantamiento topografico, batigrafias o encontrar la topografia en internet (de
grado de presicion menor)
2) rugosidad: numero de malu, (si el rio esta lleno de piedras, si es un encausamiento) se
calibra
3) obstrucciones en el cauce y fenomenos locales
4) identificacion de zonas de riesgo
 5) presentacion de resultados

resaltar que hay varios esquemas de cálculo en Iber el de orden 1 y otros de alta resolución
que requieren más tiempo de cálculo enfocados a trabajos ya más específicos

imagen 5: esquema de alta resolucion en Iber

Fuente: Eadic

5.4. Otras aplicaciones de Iber

• Como ya se menciono en iber también se puede analizar como afecta el viento en
aguas superficiales de poco calado, es en este caso que el efecto es importante

Imagen6: rozamiento superficial por viento

 Fuente: Eadic

Se pueden ver los vectores velocidad y ver que zonas pueden verse mas afectadas en temas de
inundacion, ciclos de periodo de retorno y asi identificar zonas de riesgo

Como se ve en la imagen que es de una laguna con pocos centimetros de calado, aquí se
puede ver claramente el efecto que produce el

• Tensión en el fondo

Para poder ver el cálculo general de arrastre de sedimentos mediante el efecto de grano a su
vez también utiliza el efecto de forma

Imagen 7: fricción en el fondo

Fuente: Eadic
 Imagen 8: particion de tensiones

Fuente: Eadic

• Transporte en el fondo

Capacidad de transporte de fondo: pero esta es solo una aproximacion pues no existe formula
que nos arroje un valor exacto, que utiliza las formulas de Van Rijin

imgen 9: capacidad de transporte en el fondo

fuente: Eadic
 • Transporte en suspensión: utiliza las formulas de Ariathural y Arulanandan para
material cohesivo, tensiones totales y tensión critica de deposicion

Imagen 10: transporte en suspensión.

Fuente: Eadic

7. Ejemplo aplicado

Aplicaremos el software Iber enfocado a modelos de calidad de agua específicamente lo que

se buscara mostrar es analizar el oxígeno disuelto en un cauce con vertidos de residuos
industriales o urbanos .Colocaremos un cauce que viene de ejemplos predeterminados en Iber.

Imagen 11: cauce

 Fuente: elaboracion propia

• daremos a ingresar datos, crearemos una descarga uno, ubicaremos el punto en el que
deseamos que se lleve a cabo el proceso y se procede a guardar en archivo

imagen 12: ingreso de datos

Fuente: elaboración propia

• ingresamos las condiciones iniciales tales como:

o tiempo
o caudal
o temperatura
o contenido de amoniaco
o contenido de nitratos
 imagen 13: condiciones iniciales

Fuente: elaboración propia

ingresados todos los parámetros daremos click en la opción calcular, el programa nos
mostrara una confirmación de que esta se inico, podemos ver el proceso del misma dando
click en visualizar proceso.

Imagen 14: calculo Fuente: elaboración propia

6. Resultados
• Dejaremos que pase en tiempo prudencial hasta que termine de analizar y calcular
datos, este tiempo varía de acuerdo la potencia del ordenador con el que trabajemos,
una vez terminado nos mostrara un aviso.
imagen 15: finalización de análisis de datos

Fuente: elaboración propia

• Pasamos a postproceso y veremos resultados, podemos observar que este cauce tenia
inicialmente 0.008 (g/l) de OD

imagen 16: post proceso, OD

Fuente: elaboración propia

• Veremos cómo se comporta o varia el oxígeno a través del tiempo, dando click en
animación de ventana de resultados y click a play
Imagen 17: OD a través del tiempo

Fuente: elaboración propia

• Podemos analizar como se comporto el oxigeno en cierto punto dado y visualizar

como afecto el amoniaco y nitratos

Imagen 18: OD en un punto especifico

Fuente: elaboración propia

 ➢ Modelamiento de un cauce con régimen variable
• El primer paso será importar la geometría en formato RTIN, para ello podemos
comprarla en internet, o hacer una batimetría, o exportarla de Google maps siendo la
idea principal que esta sea lo mas cercana a la realidad.
I. Crear un polígono en Google Earth para ver la topografía y guardamos archivo como
formato kmz.

Imagen Nº19: poligonal en Google Earth Pro

Fuente: Hannz Evanans modelamiento de rio Ica

II. Importamos en global maper en formato en kmz lo convertimos en curvas de nivel
exportamos con la opcion vector lidar format y opcion shapfile.

Imagen Nº20: seleccionar curvas de nivel en Global Mapper

 Fuente: Hannz Evanans modelamiento de rio Ica
• Importamos el mdt con la opción “herramientas iber” opción RTIN, crear RTIN

Imagen Nº21: importar RTIN en iber

Fuente: Hannz Evanans modelamiento de rio Ica

III. Se importa esta en opcion crear malla donde se forman triangulos o cuadrilateros sindo los
mas grandes donde el terreno es plano y mas pequeño donde este este mas accidentado.

Imagen Nº22: malla del terreno en iber

Fuente: Hannz Evanans modelamiento de rio Ica

IV. Se procedere a asignar datos siendo el primero la rugosidad en herramienta usos de
suelo y asignamos pero para este caso de mallado seria muy tediosa la asignación del
uso de suelo a cada celda, asi que utilizaremos un modelo digital para el uso de suelos
Un raster este se genera apartir de una clasificación supervisada (en la cual se asigna
un color a cada pixel- cada tipo de suelo) el cual debe estar en formato txt.

Imagen Nº23: agregar rugosidad en iber

Fuente: Hannz Evanans modelamiento de rio Ica

V. Como un RASTER no puede guardarse con nombre y se le debe asignar un valor a

cada tipo de suelo para que el programa iber entienda que significa cada número se
debe acompañar este archivo con otro con el mismo nombre pero con formato cfc:
Numero, punto y coma,tipo de suelo en el idioma que descargo iber.
 Imagen Nº24: terreno formato RASTE

Fuente: “Modelación Hidráulica de Inundación con el software IBER” (Nieves Saavedra)

Imagen Nº25: rugosidad para distintos usos de suelo en iber

Fuente: “Modelación Hidráulica de Inundación con el software IBER” (Nieves Saavedra)

VI. Agregar condiciones de contorno

 Entradas, salidas, caudal total, régimen ya sea critico o subcrítico y el hidrigrama pero
para este se debe hacer un estudio hidrológico de la zona a analizar (la cuenca)
También se puede descargar atravez de un programa HEC- HMS.
Se introduce los shaps en HEC-HMS en una carpeta generada

Datos de entrada para el hidrograma incluyen:

• Sacar los datos geomorfológicos

• Hietograma
• Numero de curva
• Umbral de escorrentía en condición humeda ya que lo que se quiere analizar se dará
en caudales máximos
• Tiempo de retardo

Imagen Nº26: modelado para obtención de hidrograma en software HEC-HMS

Fuente: “Modelación Hidráulica de Inundación con el software IBER” (Nieves Saavedra)

 7. Conclusiones
• Se noto la cantidad de opciones que nos da iber para calcular flujos laminares varibles
• Cabe resaltar que solo se toco uno de las muchas aplcaciones que podemos encontrar
en un software de sumulacion 2d como IBER .
• Se recomienda analizar la topografia del terreno en otro software tipo cad, revit, etc.
• Modelar un cauce no solo depende del programa iber sino de otros de ayuda como
HEC-RAS, GLOBAL MAPPER, HEC-HMS, etc.

8. Bibliografia

Jean Franco Alexander Hernández Regalado “zonificación de áreas inundables de la

localidad de santa bárbara ocasionado por avenidas extraordinarias de la quebrada
sambarbamba – baños del inca” CAJAMARCA – PERÚ 2018 disponible en Tesis Civil Irc –
Repositorio UNSCH

Astrid Elena Cuervo Muñoz Comparación de los modelos hidráulicos unidimensional (HEC-
RAS) y bidimensional (IBER) en el análisis del rompimiento de presas de materiales sueltos.
Febrero de 2012 disponible en
https://upcommons.upc.edu/bitstream/handle/2099.1/14736/Mem%C3%B2ria.pdf

EADIC (La Escuela Abierta de Desarrollo en Ingeniería y Construcción), Uso de Iber

disponible en: https://www.eadic.com/cursos/agua-energia-medioambiente/modelizacion-
hidraulica-con-el-software-iber/
