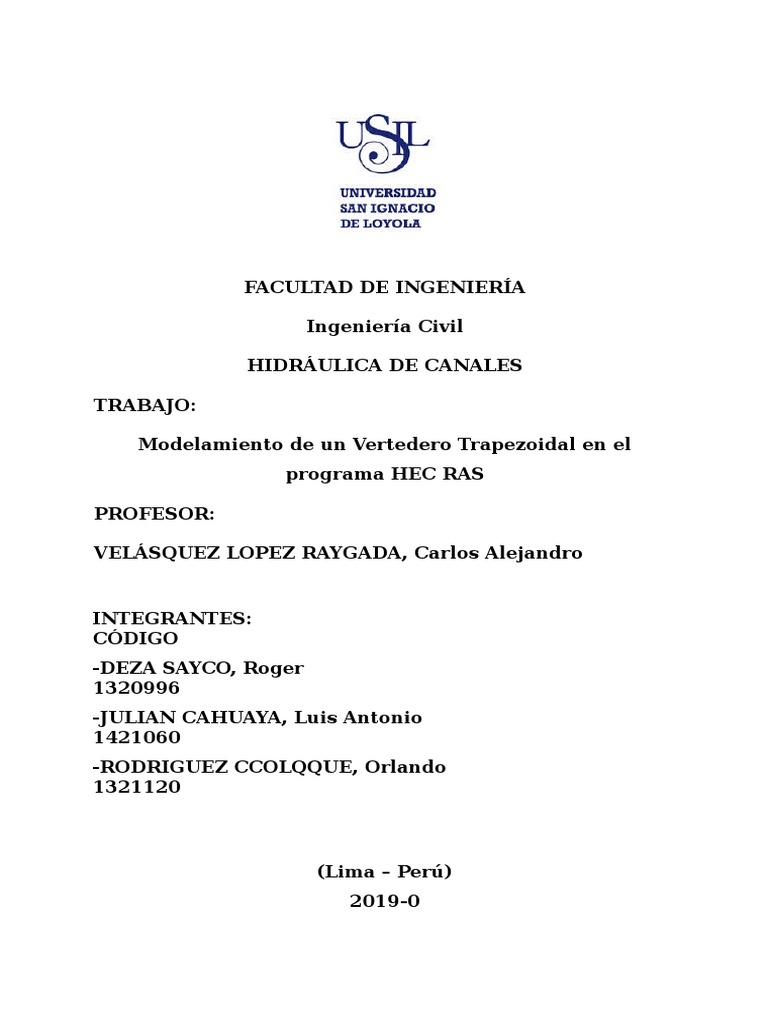

FACULTAD DE INGENIERÍA

Ingeniería Civil

HIDRÁULICA DE CANALES

TRABAJO:

Modelamiento de un Vertedero Trapezoidal en el


programa HEC RAS

PROFESOR:

VELÁSQUEZ LOPEZ RAYGADA, Carlos Alejandro

INTEGRANTES:
CÓDIGO
-DEZA SAYCO, Roger
1320996
-JULIAN CAHUAYA, Luis Antonio
1421060
-RODRIGUEZ CCOLQQUE, Orlando
1321120

(Lima – Perú)
2019-0
Desarrollo del modelo hidráulico
El presente trabajo detalla paso a paso el modelamiento de un vertedero trapezoidal
alineado utilizando el programa HEC-RAS, se iniciará la guía asumiendo que ya se
ingresó las características geométricas del rio. A continuación, se iniciará con la
introducción de la geometría del vertedero. El vertedero insertado se encuentra a 1 m
aguas abajo de la sección 5. Los caudales son 10, 20, 30 m3/s respectivamente y el flujo es
subcrítico.

Tabla 1. Datos del vertedero

cresta 5m
espesor 1m
Talud 1.5:1
altura 1.5m
Figura N°1. Datos del vertedero.

Tabla 2. Coordenadas del vertedero y caudales.

Figura N°2. Coordenadas y caudales.

Para realizar el modelamiento del vertedero trapezoidal alineado se seguirán los


siguientes pasos:

1. Primer paso hacer clic en el botón de “VIEW/EDIT GEOMETRIC DATA” ( , como


se le indica con el número 1 en la figura Nº 1) se mostrará una pantalla donde se debe
hacer clic en “INLINE STRUCTURE” ( , indicado con el número 2), por último,
se verá una pantalla como la que se muestra en la figura Nº1.

Figura N°3. Ingresar a la pantalla de inline structure.

2. En la ventada “Inline Structure Data”, hacer clic en “OPTIONS” – “ADD AN INLINE


STRUCTURE”, se mostrará una ventana donde se tendrá que digitar el número que
indica la posición donde se ubicará el vertedero, en este trabajo el vertedero será ubicado
entre las secciones 4 y 5 para ello digitamos un valor cercano a 5 (4.9). Dar clic en “OK”
y se verá la sección 5 (aguas abajo) en la pantalla de “Inline Structure Data”, así como
se muestra en la figura Nº 4 (cuadro azul).
Figura N°4. Posicionamiento del vertedero trapezoidal.

3. Para insertar el vertedero:

Características del vertedero trapezoidal: Está ubicado entre las cotas 64.35 y 65.85 y se
extiende desde las abscisas 7.26 m hasta +25.18 m con un espesor de 1m.

En la ventana Inline Structure Data, hacer click en el icono “Weir/Embalkment” se


abrirá una ventana “Inline Structure Weir Station Elevation Editor” en el que
insertaremos las características del vertedero, (ver figura N°5).

 En el casillero de “Distance” insertamos el valor de 1,


 En el casillero de “Width (Ancho)” insertamos el valor de 1, el cual es el ancho del
vertedero.
 En el Casillero “Weir Coef” tiene un valor de 2.5 para vertedero ancho (broad
crested).

Se introduce las
coordenadas (abscisas y
ordenadas) del vertedero
trapezoidal teniendo en
cuenta el nivel de
referencia.

Figura N°5. Dimensionamiento del vertedero trapezoidal

Posteriormente se observará la geometría del vertedero en la sección del rio que se


eligió. Ver figura N°6.

Figura N°6. Geometría del vertedero como resultado, posicionado en el rio.

Resultados del modelo


Figura N°7. Vista de cross section donde está ubicado el vertedero.

Figura N°8. Perfil del rio con los resultados obtenidos.


Figura N°9. Vista en X-Y-Z del tramo del rio con el vertedero incluido.
