TALLER: Micrómetro

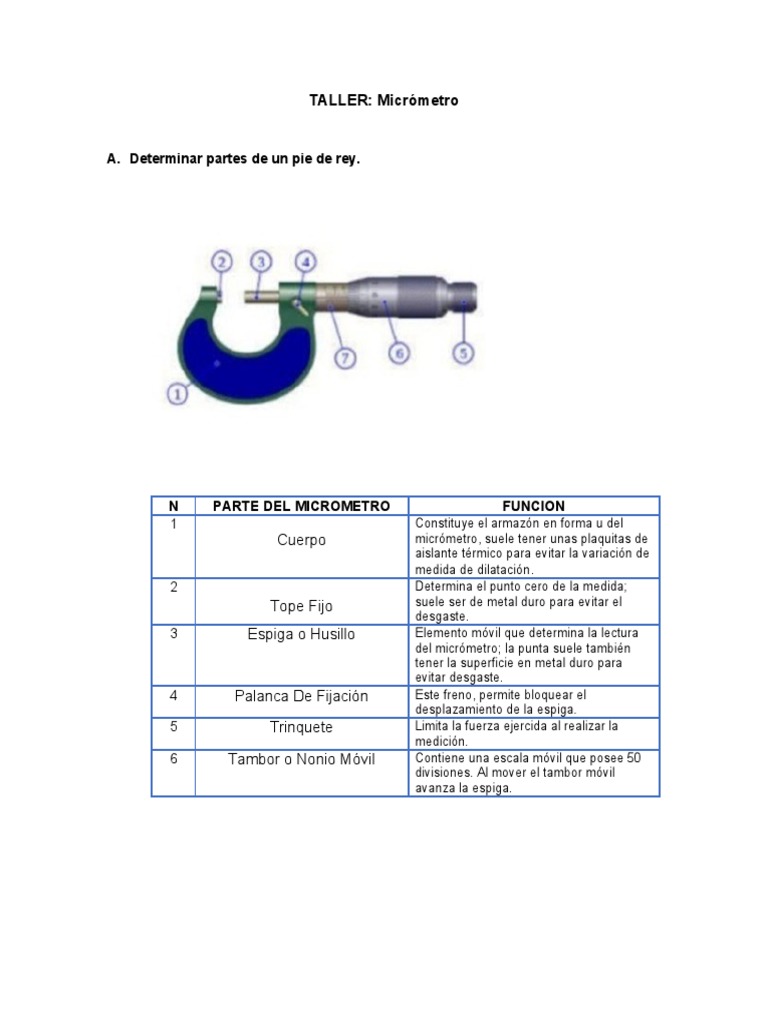

A. Determinar partes de un pie de rey.

N PARTE DEL MICROMETRO FUNCION

1 Constituye el armazón en forma u del
Cuerpo micrómetro, suele tener unas plaquitas de
aislante térmico para evitar la variación de
medida de dilatación.
2 Determina el punto cero de la medida;
Tope Fijo suele ser de metal duro para evitar el
desgaste.
3 Espiga o Husillo Elemento móvil que determina la lectura
del micrómetro; la punta suele también
tener la superficie en metal duro para
evitar desgaste.
4 Palanca De Fijación Este freno, permite bloquear el
desplazamiento de la espiga.
5 Trinquete Limita la fuerza ejercida al realizar la
medición.
6 Tambor o Nonio Móvil Contiene una escala móvil que posee 50
divisiones. Al mover el tambor móvil
avanza la espiga.
B. Realice una breve historia sobre el micrómetro.
La palabra micrómetro en sí es una combinación de dos palabras griegas. Estas palabras
son “micros” y “metrón “, el significado de micros es pequeño y el significado de metrón es
medida, ambas se combinan para dar su nombre al micrómetro. William Gascoigne fue un
astrónomo que primero inventó un tornillo micrométrico mientras medía la estrella en el
cielo. Esta invención se llevó a cabo en el siglo 17 después de la invención del primer pie
de rey. James Watt dio el diseño estándar para micrómetros, sin embargo, los
micrómetros en los períodos anteriores eran grandes, pesados y difíciles de operar. El
marco en forma de U del micrómetro también fue presentado por James Watt.
Diferentes fabricantes de empresas manufactureras luchaban por medir las pequeñas
distancias entre los objetos. En ese momento, el invento de James Watt ganó mucha
atención porque consistía en dos mandíbulas que se movían hacia arriba y hacia abajo
con la ayuda de un husillo roscado. Cuando las mandíbulas tocaron el objeto, se tomaron
las medidas.

Sir Henry Maudsley, conocido como el “Padre de la máquina-herramienta”, hizo un

notable invento que es el micrómetro de mesa “Lord Chancellor”. Este instrumento se hizo
muy popular debido a su precisión. Se encontró preciso incluso después de volver a
probar muchos años después.

En 1848, El nombre de un hombre francés, J. Palmer, proporcionaron el origen del

micrómetro estándar que se usa en todo el mundo hoy en día. El diseño presentado por J.
Palmer consistía en un marco en forma de U y el micrómetro tenía la capacidad de ser
operado con una sola mano. Consistía en los mismos componentes que vemos hoy. Los
componentes incluían el eje, el yunque, la manga, el dedal y el marco en forma de “U”.

La circunferencia del dedal en el diseño de Palmer se dividió en 20 partes que entregaron

una precisión de 0.05 mm. Este diseño se basó en el principio y el funcionamiento que fue
utilizado por primera vez por Gascoigne, sin embargo, era más avanzado y moderno.

El viaje del avance del micrómetro no terminó todavía. El micrómetro moderno fue
diseñado en Francia, pero fue mejorado en los Estados Unidos. En una exposición
internacional que tuvo lugar en París en 1867, a Brown y Sharpe de B&S Co. les intrigó el
diseño del micrómetro de Palmer y decidieron traerlo de regreso a casa con ellos.
Observaron de cerca el diseño y sabían que hay espacio para mejoras. Inicialmente, no
se enfocaron en las mejoras menores, sino que intentaron realizar cambios importantes
que lo harían más preciso y más fácil de usar.

J. Palmer inventó el diseño en Francia, que se sometió a varias mejoras innovadoras bajo
el liderazgo de Brown y Sharpe en los Estados Unidos. En los EE. UU., Los fabricantes
tenían problemas para obtener las medidas correctas de diferentes objetos, ya fueran
hojas de metal u otros objetos. No se logró el grosor correcto. Con las mejoras e
innovaciones hechas por Brown y Sharpe, fue fácil tomar medidas con un micrómetro. Los
micrómetros modernos no eran voluminosos y se podían usar fácilmente. Los primeros
micrómetros producidos en masa se produjeron cuando la versión modificada del diseño
del micrómetro de Palmer recibió una patente en los Estados Unidos en 1899. En 1877,
Brown y Sharpe produjeron su primer micrómetro exterior de 11 pulgadas. Este
micrómetro fue reconocido por su precisión. Simultáneamente, Victor Machine Co.
anunció que se fabricó un nuevo micrómetro en los Estados Unidos.
C. Realice un cuadro comparativo sobre los diferentes tipos de micrómetros.

TIPOS DE DEFINICION MODELO

MICROMETRO
El micrómetro o
micrómetro de
medición lateral se
utilizan para medir la
dimensión de los
Micrómetro de
componentes
exterior o externo pequeños para una
mayor precisión.
Proporciona lectura
directa y se realiza en
varios patrones para
adaptarse a
mediciones
particulares.
Este tipo de
micrómetro, no tienen
marco en forma de U y
husillo. Las puntas de
medición están
constituidas por las
mordazas con
superficies de contacto
que se endurecen y
hacen contacto en un
radio. Una mandíbula
Micrómetro de se mantiene
interior estacionaria al final, la
segunda se mueve por
el movimiento del
dedal. Se proporciona
una contratuerca para
comprobar el
movimiento de la
mordaza móvil. Estos
se utilizan para la
inspección de
pequeñas dimensiones
internas.
 Este tipo de
micrómetros se utilizan
para medir la
profundidad de los
orificios, las ranuras y
Micrómetro de
las áreas rebajadas.
profundidad Tiene un hombro que
actúa como la
superficie de
referencia y se
mantiene firme y
perpendicular a la
línea central del
agujero.

En este tipo de
micrómetros, el
principio de
micrómetro de banco
utiliza una técnica de
aumento, es decir, un
espacio de 0.01 mm
entre los yunques es
equivalente a un
Micrómetro de
ancho de división del
banco dedal de
aproximadamente 1
mm. Por lo tanto, la
distancia real se
magnifica
aproximadamente 100
veces. Cuanto mayor
sea el diámetro del
dedal, mayor será la
modificación.
En este tipo de
micrómetros es similar
al micrómetro
ordinario, con la
diferencia de que está
equipado con un
yunque y un husillo
especiales. El
micrómetro de rosca
Micrómetro de se utiliza para medir el
rosca de tornillo diámetro de paso y la
precisión depende en
gran medida del
ángulo de hélice de la
 rosca.
El micrómetro como lo
sugieren tiene un eje
cónico y un yunque
con punta de carburo
en forma de V. Están
diseñados para medir
Micrómetro de grifos impregnados,
fresas y escariadores,
yunque
así como para verificar
la redondez a décimas
de miles de precisión.
el micrómetro medirá
una distancia de 1.5d
para una pieza
redonda de diámetro.
Es fácil de obtener d la
lectura.

En este tipo de
micrómetros para
medir el grosor de las
paredes cilíndricas
destinadas a este
propósito, el yunque
está provisto de una
Micrómetro de superficie de medición
espesor esférica que se corta
en el exterior para
permitir que el yunque
se introduzca en tubos
de diámetro tan
pequeño como 5.00
mm.

D. Realice un paso A paso sobre el manejo del micrómetro en milímetro.

FUNCIONAMIENTO DEL MICROMETRO.

1:  Tambor en sección parcial para mostrar las divisiones de milímetro y medio milímetro
Un par de rosca macho / hembra tiene el paso y los ajustes calibrados. Solidario al husillo
se encuentra el tambor y su circunferencia está marcado por líneas equidistantes. Una
vuelta completa del tambor (y el husillo) produce un avance igual al paso de rosca. Este
husillo, habitualmente tiene una longitud de rosca útil ligeramente mayor que 25
milímetros.

En el cilindro, hay una graduación que controla el avance del tambor/husillo (figura 1). Por
lo general, estas marcas están a 1 milímetro de las vecinas. Hay también marcas para
controlar el avance de medio milímetro (0,5 mm – en este ejemplo, por debajo de la línea
de referencia), ya que, como hemos visto, una vuelta completa del tambor produce el
avance de 0,5 mm.

RESOLUION DEL MICROMETRO

Por definición: la «resolución» es la «diferencia más pequeña entre las indicaciones de un

dispositivo de visualización que puede ser percibido de manera significativa», es la menor
medida que puede ser referenciada por un instrumento de medición, por ejemplo.

En el micrómetro centesimal, la resolución se obtiene dividiendo el paso de rosca del

husillo micrométrico por el número de divisiones del tambor (Resolución = paso de rosca
del husillo micrométrico / número de divisiones del tambor) o Resolución = 0,5 mm / 50 =
0,01 mm.

RESOLUCION CENTESIMAL
 Imagen de la graduación del tambor rectificada para mostrar las 50 marcas / divisiones.
La configuración comúnmente más encontrada en los talleres de metalmecánica es el
husillo micrométrico con paso de 0,5 mm y el tambor de 50 divisiones (figura 2). De este
modo, mediante la rotación del husillo micrométrico cada marca del tambor pasa a través
de la «línea de referencia» indicará que las puntas de medición se alejan (o aproximan)
0,01 mm (una centésima de milímetro).

E. Describa los cuidados del micrómetro de manera gráfica.

PRECAUCIONES AL MEDIR
Verificar la limpieza del micrómetro:
El mantenimiento adecuado del micrómetro es esencial, antes de guardarlo, no deje de
limpiar las superficies del husillo, yunque, y otras partes, removiendo el sudor, polvo y
manchas de aceite, después aplique aceite anticorrosivo.
Utilice el micrómetro adecuadamente:
Para el manejo adecuado del micrómetro, sostenga la mitad del cuerpo en la mano
izquierda, y el manguito o trinquete (también conocido como embrague) en la mano
derecha, mantenga la mano fuera del borde del yunque.

METODO CORRECTO PARA SUJETAR EL MICROMETRO CON LAS MANOS.

Algunos cuerpos de los micrómetros están provistos con aisladores de calor, si se usa un
cuerpo de éstos, sosténgalo por la parte aislada, y el calor de la mano no afectará al
instrumento. El trinquete es para asegurar que se aplica una presión de medición
apropiada al objeto que se está midiendo mientras se toma la lectura.
Inmediatamente antes de que el husillo entre en contacto con el objeto, gire el trinquete
suavemente, con los dedos. Cuando el husillo haya tocado el objeto de tres a cuatro
vueltas ligeras al trinquete a una velocidad uniforme (el husillo puede dar 1.5 o 2 vueltas
libres). Hecho esto, se ha aplicado una presión adecuada al objeto que se está midiendo.
ASEGURE EL CONTACTO CORRECTO ENTRE EL MICROMETRO Y EL
OBJETO.
Es esencial poner el micrómetro en contacto correcto con el objeto a medir. Use el
micrómetro en ángulo recto (90º) con las superficies a medir.

Métodos de medición
Cuando se mide un objeto cilíndrico, es una buena práctica tomar la medición dos veces;
cuando se mide por segunda vez, gire el objeto 90º.
No levante el micrómetro con el objeto sostenido entre el husillo y el yunque.

No levante un objeto con el micrómetro

No gire el manguito hasta el límite de su rotación, no gire el cuerpo mientras sostiene el
manguito.

VERIFIQUE QUE EL CERO ESTE ALINIADO.

Cuando el micrómetro se usa constantemente o de una manera inadecuada, el punto cero
del micrómetro puede desalinearse. Si el instrumento sufre una caída o algún golpe
fuerte, el paralelismo y la lisura del husillo y el yunque, algunas veces se desajustan y
el movimiento del husillo es anormal.

Paralelismo de las superficies de medición

1) El husillo debe moverse libremente.
2) El paralelismo y la lisura de las superficies de medición en el yunque deben ser
correctas.
3) El punto cero debe estar en posición (si está desalineado siga las instrucciones para
corregir el punto cero).
