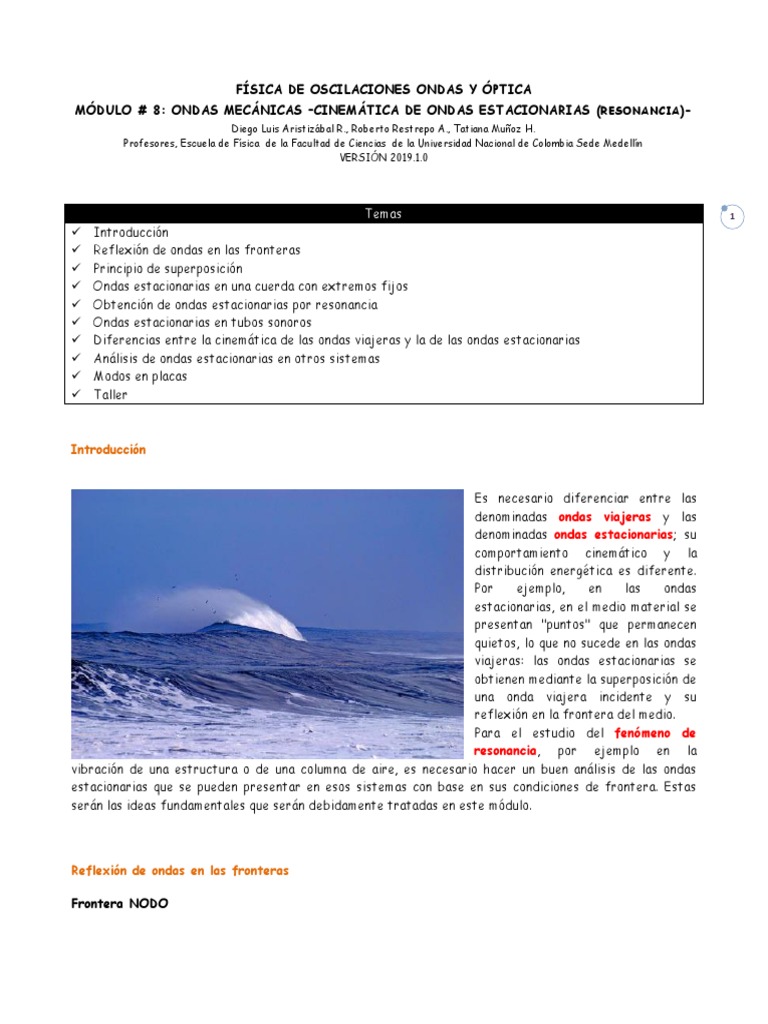

FÍSICA DE OSCILACIONES ONDAS Y ÓPTICA

MÓDULO # 8: ONDAS MECÁNICAS –CINEMÁTICA DE ONDAS ESTACIONARIAS (RESONANCIA)-

Diego Luis Aristizábal R., Roberto Restrepo A., Tatiana Muñoz H.
Profesores, Escuela de Física de la Facultad de Ciencias de la Universidad Nacional de Colombia Sede Medellín
VERSIÓN 2019.1.0

Temas 1
 Introducción
 Reflexión de ondas en las fronteras
 Principio de superposición
 Ondas estacionarias en una cuerda con extremos fijos
 Obtención de ondas estacionarias por resonancia
 Ondas estacionarias en tubos sonoros
 Diferencias entre la cinemática de las ondas viajeras y la de las ondas estacionarias
 Análisis de ondas estacionarias en otros sistemas
 Modos en placas
 Taller

Introducción

Es necesario diferenciar entre las

denominadas ondas viajeras y las
denominadas ondas estacionarias; su
comportamiento cinemático y la
distribución energética es diferente.
Por ejemplo, en las ondas
estacionarias, en el medio material se
presentan "puntos" que permanecen
quietos, lo que no sucede en las ondas
viajeras: las ondas estacionarias se
obtienen mediante la superposición de
una onda viajera incidente y su
reflexión en la frontera del medio.
Para el estudio del fenómeno de
resonancia, por ejemplo en la
vibración de una estructura o de una columna de aire, es necesario hacer un buen análisis de las ondas
estacionarias que se pueden presentar en esos sistemas con base en sus condiciones de frontera. Estas
serán las ideas fundamentales que serán debidamente tratadas en este módulo.

Reflexión de ondas en las fronteras

Frontera NODO
Si el extremo de una cuerda está atado, la onda que se propaga en ella al llegar a este extremo se desfasa
en π en la reflexión.

Forntera VIENTRE

Si el extremo de una cuerda está libre, la onda que se propaga en ella al llegar a este extremo no se
desfasa en la reflexión. 2

Principio de superposición

La ecuación diferencial de onda es lineal. Por lo tanto, si se tienen dos soluciones de esta ecuación, la
combinación lineal de ellas también será solución. En física esta propiedad recibe el nombre de "principio
de superposición": si dos ondas se solapan, la elongación de la onda resultante será la suma vectorial de las
elongaciones de las ondas individuales.

Onda estacionaria

Superposición de dos ondas armónicas viajeras que se propagan en la misma dirección, sentidos
opuestos y que tienen igual frecuencia e igual amplitud

El resultado es una onda armónica estacionaria.

Simulación:

Analizar la simulación de SimulPhysics correspondiente a SUPERPOSICIÓN: ONDA ESTACIONARIA.

Para acceder a ella ejecutar la aplicación, luego hacer clic en el botón ENTRAR, Figura 1 izquierda, luego
clic en el botón Ondas, Figura 1 centro, luego clic en el botón SUPERPOSICIÓN: ONDA ESTACIONARIA,
Figura 1 derecha. Se despliega la simulación de la Figura 2. Observar la simulación detenidamente y sacar
de ella conclusiones.

Figura 1
 3

Figura 2

Ondas estacionarias en una cuerda con extremos fijos

En la Figura 3 se ilustra una cuerda atada en sus extremos (como una cuerda de guitarra). En este caso se
dice que las fronteras de la cuerda son dos NODOS.

Cuando se perturba la cuerda, por ejemplo en su extremo izquierdo, se genera una onda que se denomina la
onda incidente, yi , la cual al reflejarse en el extremo derecho origina una segunda onda que se denomina
onda reflejada, y r , que tiene la misma frecuencia y longitud de onda,

Figura 3

yi = Ai sen  kx - ωt 

yr = Ar sen  kx + ωt + φo 
por lo tanto, la cuerda oscilará con una superposición de estas dos ondas,

y = yi + yr = Ai sen  kx - ωt  + Ar sen  kx + ωt + φo  (1)

Las condiciones de frontera son,

y  0,t  =0, t (2) -PRIMERA CONDICIÓN DE FRONTERA-

4

y  L,t  =0, t (3) -SEGUNDA CONDICIÓN DE FRONTERA-

A continuación se aplicarán estas condiciones de frontera y los resultados serán:

 Al aplicar la PRIMERA CONDICIÓN DE FRONTERA se concluirá que,

 las amplitudes de la onda incidente y la onda reflejada son iguales, Ai = A r = A ,

 la elongación resultante es una función de VARIABLES SEPARADAS, y = 2A senkx cosωt ,
 hay presencia de NODOS (puntos, o mejor, “pedazos de cuerda” que se mantienen fijos, no
vibran) y VIENTRES (puntos, o mejor, “pedazos de cuerda” que vibran con la mayor amplitud,
2A),
 todos los osciladores (“pedazos de cuerda”) oscilan con MAS de igual frecuencia pero con
amplitudes diferentes entre NODO y VIENTRE consecutivo: en el NODO la amplitud es cero y
en el vientre la amplitud es 2A,
 los osciladores (“pedazos de cuerda”’) entre NODO y NODO consecutivo están en FASE y los
que están a lado y lado de un NODO están en OPOSICIÓN,
 no hay propagación, SOLO hay vibración: la ONDA ES ESTACIONARIA.

 Al aplicar la SEGUNDA CONDICIÓN DE FRONTERA se concluirá que,

 La FRECUENCIA está CUANTIZADA: la cuerda con condiciones de frontera, “adquiere” las

denominadas FRECUENCIAS PROPIAS f n que aunque son infinitas no tienen cualquier valor;
siguen una REGLA DE CUANTIZACIÓN la cual dependerá de las condiciones de frontera,

 A cada FRECUENCIA PROPIA f n le corresponde un MODO NORMAL DE OSCILACIÓN n

(también denominado ARMÓNICO), en otras palabras, le corresponde una ONDA
ESTACIONARIA con una LONGITUD DE ONDA λ n , pero manteniendo constante la
VELOCIDAD DE PROPAGACIÓN de las ondas viajeras componentes que conforman la ONDA
ESTACIONARIA, es decir, λn fn = V
Aplicación de la PRIMERA CONDICIÓN DE FRONTERA, y  0,t  =0, t

En la ecuación (1) se hace x=0,

Ai sen  - ωt  + Ar sen  ωt + φo  = 0

-Aisen  ωt  + Ar sen  ωt  cosφo + Ar cos  ωt  senφo = 0 5

 -Ai + Ar cosφo  sen  ωt  +  Arsenφo  cos  ωt  = 0

Como esta ecuación se debe cumplir en todo t y adicionalmente sen  ωt  y cos  ωt  son linealmente
independientes se debe cumplir,

-Ai + A r cosφo = 0 (4)


A r senφo = 0 (5)

De la ecuación (5) se obtiene,

φo = 0, π o equivalentes

Si se reemplaza el valor de π en la ecuación (4) se obtiene,

Ai = -Ar

solución que no se puede aceptar ya que las amplitudes son siempre son positivas. Por lo tanto acepta el
valor φo = 0 que reemplazando en (4) se obtiene,

Ai = A r = A

Llevando esta solución a la ecuación (1) se obtiene,

y = A sen  kx - ωt  + Asen  kx + ωt 
y = 2A senkx cosωt [1]

que es una función de VARIABLES SEPARADAS. Esta es la elongación de la denominada ONDA

ESTACIONARIA, ya que como se irá observando a medida que se adelante su análisis, en ella NO HAY
PROPAGACIÓN, solo hay VIBRACIÓN.

Nota: Es importante anotar que φ0 = 0 corresponde a un desfase de π para la onda incidente yi en su

reflexión. Esto se observa al hacer un análisis en uno de los nodos extremos, por ejemplo en x=0:

yr  0,t  = Asen  ωt 
yi  0,t  = -Asen  ωt 

y por lo tanto,

yr  0,t  = - yi  0,t 

que corresponde a una diferencia de fase de π. 6

En definitiva, la cuerda oscila con una superposición (en este caso será una interferencia) de dos ondas
viajeras que vibran en la misma dirección y que se propagan en sentidos opuestos pero con todos sus
parámetros iguales (amplitud, número de onda, longitud de onda, frecuencia, período).

Presencia de NODOS y VIENTRES:

En una onda estacionaria hay elementos del medio cuyos centros de masa se mantienen quietos en todo
instante y están ubicados en los denominados NODOS y hay elementos del mismo cuyo centro de masa
vibra en una posición denominada VIENTRE o ANTINODO en donde la pendiente es cero en todo instante.
λ
Entre NODO y NODO o entre VIENTRE y VIENTRE consecutivos hay una separación de por lo que la
2
λ
separación entre VIENTRES y NODOS consecutivos es de . Para mostrar lo dicho en el párrafo
4
anterior, se debe tener en cuenta que en los NODOS se deben cumplir que la velocidad de vibración en
y
todo instante es nula, = 0, t , y en los VIENTRES la pendiente de y = f  x,t  debe ser nula en todo
t
y
instante, = 0, t .
x

Posición de los NODOS:

y
Aplicando = 0, t a la ecuación [1],
t

-2ωA senkx senωt = 0

como esta ecuación debe ser válida para todo t, se debe cumplir que,

senkx = 0

es decir,

kx = nπ, n = 0,1,2,3,...

en donde se omitieron los valores negativos de n debido a que carecen de sentido ya que la cuerda inicia en
x=0. Por lo tanto la posición de los NODOS está en,
 nπ nπ λ
xn = = =n
k 2π 2
λ

λ
de donde se deduce que entre dos NODOS consecutivos hay una separación igual a ,
2
λ
x n+1 - x n = 7
2

Posición de los VIENTRES:

y
Aplicando = 0, t a la ecuación [1],
x

2kA coskx cosωt = 0

como esta ecuación debe ser válida para todo t, se debe cumplir que,

coskx = 0

es decir,

π
kx =  2n - 1 , n = 1,2,3,...
2

en donde se omitieron los valores negativos de n y el valor de cero debido a que carecen de sentido ya que
la cuerda inicia en x=0. Por lo tanto la posición de los VIENTRES está en,

π π
 2n - 1  2n - 1
xn = 2 = 2 =  2n - 1 λ
k 2π 4
λ

λ
de donde se deduce que entre dos VIENTRES consecutivos hay una separación igual a ,
2
λ
x n+1 - x n =
2

También es fácil deducir que la separación entre un VIENTRE y el NODO consecutivo ( o viceversa) es
λ
igual a .
4

En la Figura 4 se ilustra estos resultados para una de las ondas estacionarias que se generan en esta
cuerda.
 8

Figura 4

Aplicación de la SEGUNDA CONDICIÓN DE FRONTERA, y  L,t  =0, t

En la ecuación [1] se hace x=L,

2A senkL cosωt = 0

como esta ecuación se debe cumplir en todo t,

senkL = 0

kL = nπ, n = 1,2,3,...

en donde se omitieron los valores negativos de n ya que implicaría valores negativos del número de onda (y
por ende de la longitud de onda); también se omitió el valor cero ya que implicaría una longitud de onda
infinita lo cual correspondería a la cuerda no vibrando y sería caso sería trivial. Continuando,

2π
L = nπ, n = 1,2,3,...
λ

λ
L = n , n = 1,2,3,... [2]
2

y como ,

λf = V

se obtiene,

nV
f= , n = 1,2,3,.. [3]
2L

Se acostumbra usar como notación f n en lugar de f para advertir que las frecuencias dependen de los
números naturales, es decir, la frecuencia está CUANTIZADA y en este caso la correspondiente REGLA
DE CUANTIZACIÓN es,
 nV
fn = , n = 1,2,3,.. [3A]
2L

y estas n frecuencias se les denomina FRECUENCIAS PROPIAS o FRECUENCIAS NATURALES. La regla

dada por la ecuación [3A] es válida para cualquier sistema cuyas condiciones de frontera NODO-NODO: L
es la longitud del medio en el que se está propagando la onda, en este caso la longitud de la cuerda, y V la
velocidad de propagación de la onda en ese medio, en este caso la velocidad de propagación de la ondas 9
transversales en la cuerda. A la frecuencia correspondiente a n=1 se le denomina FRECUENCIA
FUNDAMENTAL o FRECUENCIA del PRIMER ARMÓNICO, a la frecuencia para n=2 FRECUENCIA del
SEGUNDO ARMÓNICO y así sucesivamente.

Con la notación de subíndice n también se pueden escribir las ecuaciones [1] y [2],

yn = 2An senk n x cosωn t [1A]

λn
L=n , n = 1,2,3,... [2A]
2

es decir, a cada armónico n (o también llamado modo u onda estacionaria n) de la cuerda con fronteras
NODOS en los extremos le corresponde una onda dada por la ecuación [1A], en donde en donde a la
expresión a n  x  = 2An senk n x se le denomina perfil del armónico n. Como yn = a n  x  cosωn t , se
concluye que cuando la cuerda con fronteras (en este caso NODOS en sus extremos) vibra como una onda
estacionaria (es decir, en un armónico), todos sus “pedacitos” exceptuando los NODOS vibran con
movimiento armónico simple pero con una amplitud que dependerá de la posición del elemento sobre la
cuerda, a n  x  , y todos tienen igual frecuencia f n . Cada armónico tiene una longitud de onda λ n y una
frecuencia diferentes a los demás armónicos (que para el caso que se analiza donde se tienen NODOS en
nV 2L
los extremos, f n = y λn = ). Sin embargo, el producto de estas dos magnitudes debe ser
2L n
constante para todos los armónicos,

λn fn = V [4]

La ecuación [3A] se obtuvo a partir de un análisis matemático. Sin embargo se puede obtener mediante un
análisis más conceptual y tipo algoritmo como se describe a continuación: en la Figura 5 se analiza los
primeros armónicos (o modos u ondas estacionarias) de esta cuerda con NODOS en la frontera. En los
NODOS la cuerda no vibra y en los VIENTRES la cuerda vibra con máxima amplitud ( 2A n ). En la figura la
relación de la columna 3 se obtiene observando las gráficas de la columna 2. La relación de frecuencia de la
columna 4 se obtiene a partir de la columna 3 sabiendo que λ n f n = V . Es decir, mediante observación de
los perfiles de los armónicos se puede concluir que,

nV
fn = , n = 1,2,3,..
2L
donde n son los números naturales, V la velocidad de propagación de las ondas viajeras transversales en la
cuerda (que componen la onda estacionaria) y L la longitud de la cuerda. Es decir se obtuvo la misma
ecuación [3A] mediante un análisis más intuitivo.

10

Figura 5

Se deben observar los siguientes detalles en el movimiento de los elementos de la cuerda cuando ésta vibra
como onda estacionaria:
 Entre NODO y NODO consecutivo (o entre VIENTRE y VIENTRE consecutivo) la separación es igual a
λn
siendo λ n la longitud de onda del modo (o armónico u onda estacionaria) respectivo.
2

λn
 Entre NODO y VIENTRE consecutivo la separación es igual a , siendo λ n la longitud de onda del
4
modo respectivo.
11

 Entre NODO y NODO consecutivo todos los elementos vibran en fase. En cambio a lados opuestos de
un mismo NODO los elementos vibran en oposición (es decir desfasados π ). Por lo tanto en una onda
estacionaria los elementos que vibran están en fase o están en oposición.

 Los elementos que están en los VIENTRES se mueven con mayor rapidez promedio.

 Hay instantes en que todos los “pedacitos” de la cuerda pasan simultáneamente por su posición de
equilibrio. Es decir, hay instantes en que la cuerda está alineada.

 Todos los “pedacitos” de la cuerda (excepto las que están en los NODOS) vibran con la misma
frecuencia f n y el mismo período Pn pero no con la misma amplitud.

Ejemplo 1:

Una cuerda con sus extremos fijos está vibrando en uno de sus armónicos, de tal forma que la ecuación de
la elongación en el SI es

yn = 0,02 sen8πx cos200πt

Calcular: (a) la frecuencia de angular de vibración, (b) la frecuencia de vibración en Hz, (c) el número de
onda, (d) la longitud de onda, (e) la velocidad de propagación de las ondas viajeras que la componen, (f) la
longitud de la cuerda si está vibrando en el armónico cinco, (g) escribir en el SI las ecuaciones de la
elongación de las ondas viajeras que la componen.

Solución:

Para resolver las preguntas se procede a comparar la ecuación dada con la ecuación [1] o [1A],

yn = 2An senk n x cosωn t

(a) La frecuencia angular de la vibración es,

rad
ωn = 200π
s

(b) La frecuencia en Hz,

ωn = 2π f n
 ωn
fn =
2π

rad
200π
fn = s  100 Hz
2π

(c) El número de onda, 12

rad
k = 8π
m

(d) La longitud de onda,

2π
kn =
λn

2π
λn =
kn

2π
λn =  0,25 m
rad
8π
m

(e) La velocidad de propagación de las ondas viajeras que componen la onda estacionaria (recordar que
la onda estacionaria NO se propaga),

λ n f n =V

1 m
V=0,25 m × 100 = 25
s s

(f) Como la cuerda está atada en los extremos (fronteras NODO-NODO) y está vibrando en el quinto
armónico se debe cumplir,

λ5
L=5
2

0,25 m
L = 5  0, 63 m
2

(g) Las ecuaciones en el SI de las ondas viajeras que componen la onda estacionaria son,

yi = 0,01 sen 8πx - 200πt 

yr = 0,01 sen 8πx + 200πt 

Obtención de ondas estacionarias por resonancia

¿Cómo oscila una cuerda cuando un agente externo la excita?

Si el agente externo sólo ejerce una excitación que no es permanente, la cuerda oscilará en una
combinación de armónicos, los cuales se distribuirán la energía de acuerdo a las condiciones iniciales (forma
como fue excitada). La amplitud de vibración no será muy grande.
13
Si el agente externo ejerce la excitación permanentemente, la cuerda vibrará a la frecuencia de este
agente y en caso de no coincidir con alguna de las frecuencias propias de la cuerda seguirá habiendo una
combinación de armónicos. De nuevo la amplitud de vibración no será apreciable. En caso de coincidir la
frecuencia excitadora con una de las frecuencias de alguno de los armónicos, entrará la cuerda en
RESONANCIA y sólo vibrará en este armónico y con amplitud apreciable. En esta situación se dice que la
cuerda está oscilando en una onda estacionaria.

¿Cómo lograr que una cuerda oscile en un armónico determinado?

La primera forma para lograr que la cuerda oscile en un armónico determinado, es dándole las condiciones
iniciales necesarias para favorecer sólo este armónico. Por ejemplo dándole a la cuerda la forma
geométrica del armónico deseado y luego soltándola. Como puede imaginarse, esto sería muy complicado.

La mejor forma de lograrlo es calculando la frecuencia del armónico deseado y mediante un agente externo
oscilante (fuerza externa oscilante, por ejemplo un diapasón), se forzaría la cuerda a esta frecuencia
(resonancia).

En la Figura 6A se ilustra la obtención mediante la resonancia, del modo 2 (segundo armónico) de una
cuerda atada en sus extremos. El agente externo excitador es un vibrador acoplado a la cuerda en su
extremo inferior. Se observa como la experimentadora puede ajustar la frecuencia del vibrador.

Figura 6: Fotos tomadas de PASCO (http://www.pasco.com/)

Las mismas preguntas que se plantearon en el caso de una cuerda, se pueden plantear para la vibración de
cualquier medio material. Por ejemplo, en la Figura 6B se ilustra la obtención de ondas estacionarias
longitudinales en un resorte mediante la resonancia con un agente excitador externo (en este este caso es
un vibrador acoplado en la parte inferior). Claramente se observa los nodos y los vientres. La separación
entre dos nodos o dos vientres consecutivos corresponde a media longitud de onda.
Ejemplo 2:

En el laboratorio del curso se generarán ondas estacionarias en una cuerda mediante el montaje de la
Figura 7.

14

Figura 7

El parlante se conecta a un generador de señales armónicas al cual se le puede cambiar la frecuencia. Si

cuando la frecuencia es igual a 30 Hz la cuerda resuena en el armónico 2, Figura 8, calcular: (a) la velocidad
de propagación de las ondas viajeras que conforman la onda estacionaria si L= 1,20 m, (b) la frecuencia del
armónico 5., (c) si se mantiene la frecuencia en 30 Hz cuánto habría que desplazar el parlante para
sintonizar el primer armónico, es decir, para que esta frecuencia pasara a ser la frecuencia fundamental
sin cambiar la tensión en la cuerda.

Figura 8

En la Figura 9 se ilustra el montaje del laboratorio.

Solución:

(a) Como la cuerda tiene como condiciones de frontera NODO (extremo fijo al parlante)-NODO
(extremo fijo en la polea) cumplirá la regla de cuantización [3A],

nV
fn = , con n = 1,2,3...
2L
 15

Figura 9

Por lo tanto,

2Lf n
V=
n

Reemplazando para n=2, L=1,20 m y f=30 Hz se obtiene,

m
V = 36
s

(b) Haciendo cuentas se observa que el armónico 1 o fundamental tiene la mitad de la frecuencia del
segundo armónico, es decir, 15 Hz. En lo que se refiere al quinto armónico tiene cinco veces la frecuencia
de la fundamental, es decir, 75 Hz.

(c) Para que 30 Hz sea la frecuencia fundamental de la oscilación de esta cuerda sin cambiar las
propiedades de este sistema como lo son su tensión y su densidad, es decir, manteniendo constante la
velocidad de propagación V, se deberá acortar a la mitad. Por lo tanto esto equivaldría a desplazar el
parlante 0,6 m hacia la derecha y de esa forma se sintonizaría el primer armónico mediante el cambio de la
longitud del sistema.

Ondas estacionarias en tubos sonoros

Se llaman tubos sonoros aquellos que contienen una columna gaseosa (usualmente es aire) capaz de producir
sonido al ser convenientemente excitada. El cuerpo sonoro es la columna gaseosa, y no el tubo que la
contiene; en efecto, éste tiene la importante función de definir la forma de aquella pero fuera de esto,
influye relativamente poco sobre los fenómenos sonoros. Los tubos sonoros pueden ser cerrados, es decir,
que poseen una sola abertura y tubos abiertos, que poseen dos o más (en éste módulo se analizarán de dos),
Figura 10 (en la figura se ilustran en estado de equilibrio, es decir el gas interno se encuentra a la presión
atmosférica, Po , y por lo tanto las partículas del gas están uniformemente distribuidas, es decir, la
densidad ρ o del gas es igual en todas sus regiones). Un simple tubo como por ejemplo los ilustrados en la
Figura 11, puede hacer las veces de tubo abierto o cerrado: si se deja destapado por ambos extremos es
abierto y si se tapa en uno de sus extremos (podría ser con la mano) es cerrado.

16

Figura 10

Figura 11

Los tubos de caña o de otras plantas de tronco hueco, constituyeron los primeros instrumentos musicales.
Emitían sonido soplando por un extremo. El aire contenido en el tubo entraba en vibración emitiendo un
sonido. Las versiones modernas de estos instrumentos de viento son las flautas, las trompetas y los
clarinetes, todos ellos desarrollados de forma que el intérprete produzca muchas notas dentro de una
amplia gama de frecuencias acústicas (frecuencias entre 16 Hz y 20 000 Hz).

Descripción del fenómeno ondulatorio en la columna de aire contenida en un tubo

Cuando se genera una perturbación que se propaga en una columna de gas, por ejemplo mediante el uso de
un pistón o un parlante, esta se propaga como una onda longitudinal: la perturbación genera variaciones de
la presión manométrica P , tomando ésta valores que oscilan alrededor de la presión de equilibrio (en el
caso que consideramos, es la presión atmosférica Po ). En éste curso se supondrá que la perturbación es
armónica. Como se verá en el módulo 9 y se profundizará en el módulo 11, la velocidad con que se propaga
esta onda longitudinal en el gas depende del módulo de compresibilidad B de éste y de su densidad en la
situación de equilibrio ρ o . En el caso de que el gas sea el aire a temperatura de 20 oC es aproximadamente
340 m/s.

Es importante decir que las ondas de presión en un gas se conoce normalmente con el nombre de ONDA
SONORA, que en el rango entre 20 Hz y 20 000 Hz se denomina SONIDO. Sin embargo en el módulo 11 se 17

mostrará que el fenómeno sonoro es algo más amplio que esta concepción.

Ondas de presión vs ondas de elongación vs ondas de densidad: ondas viajeras

Supóngase que la columna de gas está inicialmente en equilibrio, es decir, todas sus regiones se encuentran
a la presión atmosférica Po y por lo tanto la presión manométrica P es cero. Al generar una perturbación
la presión del gas varía y se observa que también varía su densidad y obviamente las posiciones de las
partículas (las elongaciones): si hay aumento de presión, es decir si hay una compresión, la presión
manométrica se eleva por encima de la presión atmosférica, P>0 , las partículas del gas se juntan más, por
lo tanto disminuye la elongación de las partículas ( y ) y aumenta la densidad de éste ( ρ ), Figura 12 (ver
zona de compresión) ; a su vez, si hay disminución de presión, es decir si hay dilatación (también
denominado enrarecimiento), la presión manométrica pasa a estar por debajo de la presión atmosférica,
P<0 , las partículas del gas se separan más, por lo tanto aumenta la elongación de las partículas ( y ) y
disminuye la densidad de éste ( ρ ), Figura 12 (ver zona de dilatación). Es decir, cuando el gas se perturba
se propagan simultáneamente tres ondas: una onda de presión, una onda de densidad y una onda de
π
elongación; la primera y la segunda están en fase y éstas tiene una diferencia de fase igual a (que es
2
λ
equivalente a un cuarto en la longitud de onda, ) respecto a la onda de elongación. Estas tres de onda se
4
propagan a la misma velocidad, con la misma frecuencia (que obviamente depende es del agente
perturbador) y por ende tienen la misma longitud de onda, Figura 12. Es decir si éstas ondas son armónicas
viajeras se podrían escribir así,

y = Asen  kx ± ωt  [5A] (Onda de elongación)

P = - Po cos  kx ± ωt  [5B] (Onda de presión)

En la práctica se prefiere hablar solo de la onda de presión por obvia razón: es más fácil de medir la
presión en los gases.

18

Figura 12

Simulación:

Analizar la simulación de SimulPhysics correspondiente a ONDA LONGITUDINAL VIAJERA EN GAS.

Para acceder a ella ejecutar la aplicación, luego hacer clic en el botón ENTRAR, Figura 13 izquierda, luego
clic en el botón Ondas, Figura 13 centro, luego clic en el botón ONDA LONGITUDINAL VIAJERA EN
GAS, Figura 13 derecha. Se despliega la simulación de la Figura 14. Observar la simulación detenidamente y
sacar de ella conclusiones.

Figura 13
 19

Figura 14

Ondas de presión vs ondas de elongación vs ondas de densidad: ondas estacionarias –RESONANCIA-

Las columnas de aire contenidas en los tubos sonoros se comportan, desde ciertos puntos de vista, como
una cuerda. La onda que viaja en la columna de aire al llegar al final del tubo que la contiene se refleja y en
su regreso se superpone con la que incide generándose una interferencia que da como resultado una onda
estacionaria tal y como sucede en una cuerda: aparecen entonces NODOS y VIENTRES. Como la onda de
λ
presión y la de elongación están desfasadas en un equivalente a se concluye que en lo que respecta a las
4
ondas estacionarias de presión y de elongación, donde hay un NODO de una habrá un VIENTRE para la otra
y viceversa. Por ejemplo, en el extremo abierto habrá un NODO de presión (esa región del gas está a la
presión atmosférica) y un VIENTRE de elongación (aquí las partículas tienen su máxima elongación); en el
extremo cerrado habrá un VIENTRE de presión (máxima presión) y un NODO de elongación (las partículas
estarán aproximadamente en reposo).

Para mayor claridad de esta exposición es necesario tener en cuenta que el agente que perturba la columna,
es decir el parlante o pistón, se ubicará en un extremo abierto, Figura 15: en esta posición se considerará
siempre un VIENTRE elongación (Ve) o NODO de presión (Np) aunque en la práctica no necesariamente
quede exactamente allí, sin embargo es una buena estimación.
 20

Figura 15

Simulación:

Analizar la simulación de SimulPhysics correspondiente a ONDA LONGITUDINAL ESTACIONARIA EN

GAS. Para acceder a ella ejecutar la aplicación, luego hacer clic en el botón ENTRAR, Figura 163 izquierda,
luego clic en el botón Ondas, Figura 16 centro, luego clic en el botón ONDA LONGITUDINAL
ESTACIONARIA EN GAS, Figura 16 derecha. Se despliega la simulación de la Figura 17. Observar la
simulación detenidamente y sacar de ella conclusiones.

Figura 16
 21

Figura 17

Regla de cuantización de la frecuencia en tubos abiertos

Si un tubo es abierto el aire (o gas que contiene) vibra con su máxima amplitud en los extremos
(VIENTRES de deformación o NODOS de presión). Al observar la simulación de la Figuras 26 y 27 se
deduce que:

 En el armónico 1 (modo 1) en la longitud L del tubo cabe media longitud de onda (tanto de la onda de
elongación como de la onda de presión):

λ1
L=
2

 En el armónico 2 (modo 2) en la longitud L del tubo cabe una longitud de onda (tanto de la onda de
elongación como de la onda de presión):

λ 
L =2  2 
 2

 En el armónico 3 (modo 3) en la longitud L del tubo caben 3/2 de longitudes de onda (tanto de la onda
de elongación como de la onda de presión):

λ 
L =3  3 
 2

 En el armónico 4 (modo 4) en la longitud L del tubo caben 2 longitudes de onda (tanto de la onda de
elongación como de la onda de presión):

λ 
L =4  4 
 2
 En general si se sigue aumentando de modo, se concluye que en la longitud L del tubo cabe un número
natural de semilongitudes de onda, es decir,

λ 
L =n  n  , con n = 1,2,3,...
 2 
22
como ¸ λ n f n = V , siendo λ n la longitud de onda en el modo n y f n la frecuencia del mismo, se obtiene que,

nV
fn = , con n = 1,2,3,... [6]
2L

V corresponde a la velocidad de propagación de las ondas longitudinales en la columna de gas (velocidad del
sonido). En caso de ser aire a temperatura de unos 20 oC y a la presión de 1 atm será aproximadamente de
340 m/s (a este valor se le denomina Mach). Observar que es la misma regla de cuantización que para la
cuerda con NODO-NODO en sus extremos.

Una nota: Para los tubos abiertos se debe considerar que los vientres de deformación de la onda
estacionaria tienden a formarse fuera del tubo (irradiación de onda) y no exactamente en los extremos del
tubo, por lo que la longitud de la columna de aire vibrante es algo mayor que la del tubo. Este hecho es
tenido en cuenta en la construcción de instrumentos sonoros aplicando un factor de corrección para
determinar la longitud exacta del tubo en función del primer armónico que se pretende obtener. La medida
en que se prolonga la columna de aire al irradiarse en los extremos está en relación con las dimensiones del
tubo. Cuanto más largo y delgado es este, mayor irradiación se presenta. Sin embargo aunque las
expresiones obtenidas en este módulo no tienen en cuenta esta corrección sus resultados son muy
aceptables para hacer buenas estimaciones: esto se verificará en el laboratorio del curso.

Regla de cuantización de la frecuencia en tubos cerrados

Si un tubo es cerrado el aire (o gas que contiene) vibra con su máxima amplitud en el extremo donde está la
fuente de vibración (VIENTRE de deformación y NODO de presión) y en el extremo opuesto no vibrará
(NODO de deformación y VIENTRE de presión) Al observar la simulación de la Figuras 24 y 25 se deduce
que:

 En el armónico 1 (modo 1) en la longitud L del tubo cabe un cuarto de longitud de onda (tanto de la onda
de elongación como de la onda de presión):

λ1
L=
4

 En el armónico 2 (modo 2) en la longitud L del tubo cabe 3/4 de longitud de onda (tanto de la onda de
elongación como de la onda de presión):

λ 
L =3  2 
 4
 En el armónico 3 (modo 3) en la longitud L del tubo caben 5/4 de longitudes de onda (tanto de la onda
de elongación como de la onda de presión):

λ 
L =5  3 
 4

 En el armónico 4 (modo 4) en la longitud L del tubo caben 7/4 de longitudes de onda (tanto de la onda
23
de elongación como de la onda de presión):

λ 
L =7  4 
 4

 En general si se sigue aumentando de modo, se concluye que en la longitud L del tubo cabe un número
natural impar de cuartos de longitudes de onda, es decir,

λ 
L =  2n - 1  n  , con n = 1,2,3,...
 4 

como ¸ λ n f n = V , siendo λ n la longitud de onda en el modo n y f n la frecuencia del mismo, se obtiene que,

fn =
 2n - 1 V , con n = 1,2,3,... [7]
4L

que corresponderá a la regla de cuantización de la frecuencia para fronteras NODO-VIENTRE o viceversa.

Sobre la RESONANCIA

Cuando los tubos están en resonancia con la fuente de vibración, se generan ondas estacionarias en él. La
fuente de vibración se encuentran en una extremidad del tubo: la boca de una flauta o el escarpado de un
saxofón accionado por una corriente de aire. Generalmente ésta fuente emite un sonido complejo en el cual
se encuentra la frecuencia conveniente para producir el sistema de ondas estacionarias en un tubo dado. El
tubo vibrante reacciona a esta excitación y las vibraciones que no corresponden a la resonancia son
amortiguadas rápidamente.

En el módulo 11 (Módulo del Sonido) se profundizará más sobre este apasionante tema.

Ejemplo 3

Un tubo abierto tiene una longitud igual a 1,00 m. Encontrar las frecuencias de sus tres primeros
armónicos.

Solución:

Para calcular las frecuencias propias se emplea la expresión [6],

 nV
fn = n = 1,2,3,...
2L

En donde V corresponde a la velocidad del sonido, V= 340 m/s. Por lo tanto, la frecuencia fundamental, n=1,
,
V
f1 =
2L
24

m
340
f1 = s = 170 Hz
2×1,00 m

De la misma forma se puede calcular las frecuencias del segundo y tercer armónico reemplazando n por 2 y
3 respectivamente, obteniéndose los valores de 340 Hz y 510 Hz.

Ejemplo 4

Un tubo cerrado tiene una longitud igual a 1,00 m. Encontrar las frecuencias de sus tres primeros
armónicos.

Solución:

Para calcular las frecuencias propias se emplea la expresión [7],

fn =
 2n - 1 V n = 1,2,3,...
4L

en donde V corresponde a la velocidad del sonido, V= 340 m/s. Por lo tanto, la frecuencia fundamental, n=1,
,
V
f1 =
4L

m
340
f1 = s = 85,0 Hz
4×1,00 m

De la misma forma se puede calcular las frecuencias del segundo y tercer armónico reemplazando n por 2 y
3 respectivamente, obteniéndose los valores de 255 Hz y 425 Hz.

Ejemplo 5

Una columna de aire de 2.00 m de largo está abierta en sus dos extremos. La frecuencia de una armónica
es de 410 Hz y la frecuencia de la armónica siguiente es de 492 Hz. Determinar la rapidez del sonido en la
columna de aire.

Solución:
Para calcular las frecuencias propias se emplea la expresión [6],

nV
fn = n = 1,2,3,...
2L

En este ejercicio no se puede asumir conocida la velocidad del sonido ya que es la pregunta. Reemplazando
en esta ecuación para n y para n+1 se obtiene, 25

nV
fn =
2L

f n+1 =
 n + 1 V
2L

en donde f n = 410 Hz , f n+1 = 492 Hz , L=2,00 m por lo tanto,

nV
410 = (1)
4

492 =
 n + 1 V (2)
4

Resolviendo estas dos ecuaciones se obtiene,

n=5

m
V = 328
s

Ejemplo 6

La frecuencia del tercer armónico en un tubo de órgano abierto en los dos extremos es igual a la
frecuencia del tercer armónico de otro tubo de órgano que está cerrado en un extremo. (a) Encontrar la
razón entre la longitud el tubo cerrado a la longitud del tubo abierto. (b) Si la frecuencia fundamental del
tubo abierto es 256 Hz, ¿cuál es la longitud de cada tubo?
Solución:

(a) Para calcular las frecuencias propias del tubo abierto se emplea la expresión [6] y para el tubo
cerrado la expresión [7]. Por lo tanto para el caso del tercer armónico se obtiene respectivamente,

3V
f3 =
2L1
 5V
f3 =
4L 2

en donde V corresponde a la velocidad del sonido, V= 340 m/s, L1 y L2 las respectivas longitudes de los
tubos. Como se dice que las frecuencias de estos armónico es igual se obtiene,

3V 5V
= 26
2L1 4L2

L2 10
=
L1 12

L2
= 0,833
L1

(b) Si la frecuencia fundamental del tubo abierto es igual a 256 Hz se obtiene que su longitud es,

V
f1 =
2L1

V
L1 =
2f1

m
340
L1 = s = 0,664 m
2×256 s-1

y como,

L2
= 0,833
L1

se obtiene,

L2 = 0,8333  0,664 m = 0,553 m

Ejemplo 7

En la Figura 18 se ilustra un tubo al cual se le puede variar la longitud de la columna de aire mediante el
desplazamiento de un pistón. La columna de aire se excita mediante el sonido generado por un parlante al
cual se le puede controlar su frecuencia (el parlante se alimenta con un generador de señales armónicas a
las cuales se les puede controlar la frecuencia). Si para una frecuencia de 2 200 Hz se obtiene resonancia
para las longitudes consecutivas L1=32,4 cm y L2=40,3 cm calcular: (a) la longitud de onda del sonido
correspondiente a esta frecuencia, (b) la velocidad del sonido en el aire y, (c) la temperatura a la cual se
encuentra el medio.
Nota: Experimentalmente se muestra que la velocidad del sonido V en el aire depende de la temperatura
mediante la siguiente expresión,

V = 331,5 + 0,6 t [8]

en donde se expresa en m/s y t es la temperatura en oC.

27

Figura 18

Solución:

(a) Como el tubo es cerrado las frecuencias propias se calculan con la expresión [7]. Por lo tanto si para
la longitud más pequeña de las dos, L1, para la frecuencia f del parlante corresponde a la resonancia en el
armónico n , para la longitud mayor, L2, para la misma frecuencia f corresponderá el armónico (n+1), esto es,

f=
 2n - 1 V
4L1

f=
 2  n+1 - 1 V
4L2

como λf = V
se obtiene de las dos ecuaciones anteriores que,

λ
L2 - L1 =
2

y por lo tanto,
λ = 2×  40,3cm - 32,4 cm  = 15,8 cm

(b) Como λf = V se obtiene para la velocidad del sonido,

V = λf
28
1 m
V = 0,158 m × 2 200 = 347,6
s s

(c) Empleando la ecuación [8],

V = 331,5 + 0,6 t

V - 331,5
t= = 26,8 o C
0,6

Se deja al lector calcular los armónicos correspondientes n y (n+1). Las respuestas son aproximadamente
los armónicos son el 5 y el 6 (se debe aproximara a números naturales). Si se analiza con mayor detalle
podría también aceptarse como resultado los armónicos 4 y 5. Debe recordarse que estos cálculos son
estimaciones que aunque son muy buenas, siguen siendo estimaciones.

Este experimento se realiza en el laboratorio del curso para medir la velocidad del sonido a través del
análisis de las ondas estacionarias en la columna de aire contenida en un tubo.

Ejemplo 8

Un estudiante emplea un oscilador de audio de frecuencia ajustable para medir la profundidad de un pozo
de agua, Figura 19. Se escuchan dos resonancias sucesivas a 51,5 Hz y 60,0 Hz. ¿Cuál es la profundidad del
pozo? Decir cuáles son los armónicos correspondientes a esas dos frecuencias.

Solución:

El pozo se puede considerar como un tubo cerrado de longitud h y por lo tanto las frecuencias de
resonancia cumplen la expresión [7],

fn =
 2n - 1 V
4h
 29

Figura 19

en donde V es la velocidad del sonido que se asumirá igual a 340 m/s. Para dos resonancias consecutivas se
tienen las siguientes ecuaciones,

fn =
 2n - 1 V
4h

f n+1 =
 2  n + 1 - 1 V
4h

Según los datos se transforman en,

51,5 =
 2n - 1 V
4h

60,0 =
 2  n + 1 - 1 V
4h

Obteniéndose como armónicos aproximados n = 7, n = 8 y como valor de la profundidad del pozo h = 21,5 m.

Ejercicio para el lector: La copa “cantante”

Observar el video del siguiente link: copa “cantante”

La copa se puede considerar como un tubo cerrado: contiene una columna de aire limitada por la cantidad
de agua que hay dentro de ella (sin agua también se le puede hacer “cantar”).

Con base en lo aprendido en este módulo dar una explicación de éste fenómeno.
Diferencias entre la cinemática de las ondas viajeras y la de las ondas estacionarias

Recordando de la cinemática de ondas viajeras que se trató en el módulo 7 que la velocidad V con que se
propaga una onda mecánica y por ende la energía que esta propaga a través de la vibración de la materia
cumple que,

φ y
x t x x t x 30
V=   
t φ φ t y y
x t x t

vy
V= - [9]
m

siendo v y la velocidad de vibración de un elemento del medio (centro de masa del mismo: "partícula") y m la

pendiente del perfil de la onda, y vs x , en la posición x del elemento (del centro de masa del mismo:
"partícula"). Esta ecuación se puede escribir también como sigue,

y y
-V = [10]
x t

Denominada ecuación de onda de orden [1]. La ecuación de onda de orden [2] la cual se analizará con el
debido detalle en el módulo 9 es,

2 y 2 y
V2 = [11]
x 2 t 2

Ejercicio:

Se deja al lector verificar que las ondas viajeras cumplen las dos ecuaciones de onda pero las estacionarias
sólo cumplen la de orden 2. Para esto usar para las ondas viajeras y  x,t  = Asen  kx ± ωt + φo  y para las
ondas estacionarias, y  x,t  = 2Asen  kx  cos  ωt  y reemplazarlas en las ecuaciones [10] y [11].

El hecho de que las ondas estacionarias no cumplan la ecuación de onda de orden 1 hace que el
comportamiento cinemático y energético de éstas sea diferente al de las ondas viajeras. En este módulo se
analizará las diferencias en lo que se refiere a la cinemática apoyándose en el análisis de las ondas
transversales en una cuerda. En el módulo 10 se analizará las diferencias en lo que respecta al
comportamiento energético.

Comportamiento cinemático de las ondas viajeras

Según la ecuación [9], la velocidad de propagación de la onda, V , es igual a la relación con signo cambiado,
entre la rapidez de vibración de un elemento y la pendiente m del perfil de onda en la posición del 31
elemento. En el caso de la cuerda esto es muy claro, Figura 30: en el primer tramo de la Figura 20A, la
velocidad de vibración v y es negativa (las partículas se mueven hacia abajo) y la pendiente m del perfil en
ese tramo es positiva, por lo que el cociente de ambas será negativo; al cambiarle el signo a este cociente
quedará positivo, indicando que la velocidad de propagación V debe ser positiva, lo cual es correcto ya que
la onda se propaga hacia valores crecientes de . Similarmente se puede hacer el análisis a cada tramo de la
cuerda en esta figura y a todos los tramos de la cuerda de la Figura 20B.

Figura 20

Todos los “pedacitos de cuerda” tienen la misma rapidez promedio ya que recorren la misma distancia en un
periodo: la amplitud es constante.

Comportamiento cinemático de las ondas estacionarias

En la onda estacionaria la velocidad de vibración v y tiene el mismo sentido en segmentos correspondientes

a pendientes m diferentes, Figura 21. No se presenta propagación y sólo hay vibración. Entre NODO y
NODO consecutivo todos los elementos vibran en fase. En cambio a lados opuestos de un mismo NODO los
elementos vibran en oposición (es decir desfasados π ). Por lo tanto en una onda estacionaria los elementos
que vibran están en fase o están en oposición. Los “pedacitos” de cuerda que están en los VIENTRES se
mueven con mayor rapidez promedio: recordar que deben recorrer en un periodo más distancia que los
“pedacitos” de cuerda que están más cerca de los NODOS (la amplitud es variable).
 32

Figura 21: Modo 3 en una cuerda con extremos fijos

No olvidar que las ondas viajeras tienen CRESTAS y VALLES mientras que las ondas estacionarias tienen
NODOS y VIENTRES.

Análisis de ondas estacionarias en otros sistemas

Frecuencias Naturales (Otros sistemas)

En las secciones precedentes se calcularon las frecuencias propias (o naturales) de una cuerda oscilante
con sus extremos fijos y de una columna de gas dentro de un tubo abierto y un tubo cerrado. En general,
todo sistema oscilante (cuerda, barra, columna de gas, resorte,...) que tenga condiciones de frontera (es
decir, todo sistema limitado), tiene su frecuencia cuantizada. En estos casos, para poder estudiar las
formas naturales en que pueden vibrar, es necesario hallar la fórmula que exprese esta regla de
cuantización.

Tres situaciones de frontera básicas son:

 sistemas (medio de propagación) con extremos fijos (NODO-NODO),

 sistemas con extremos libres (VIENTRE-VIENTRE),
 sistemas con un extremo fijo y otro libre (NODO-VIENTRE).

Sistema NODO-NODO o VIENTRE-VIENTRE:

Para estas condiciones de frontera se cumple que,

λn
L=n con n=1,2,3,...
2

En donde L corresponde a la longitud del medio entre ambas fronteras (por ejemplo, longitud de una barra,
longitud de columna de aire, longitud de la cuerda, altura del edificio, longitud de la viga, longitud del
puente,…) y λ n la longitud de onda del modo de resonancia correspondiente. Por lo tanto como λ n f n = V se
obtiene,
 nV
fn = con n=1,2,3,... [3]
2L

En donde n corresponde al número del armónico. Para n=1 se le denomina armónico fundamental o primer
armónico. V corresponde a la velocidad de propagación de las ondas mecánicas viajeras que componen la
onda estacionaria y que depende de las propiedades mecánicas del medio como se demostrará en el módulo
9, Tabla 1. Observar que es la misma ecuación [3] 33

Tabla 1
Tipo de onda mecánica Velocidad de propagación

Ondas transversales en cuerdas:

F
V= [12]
La tensión en la cuerda y μ su densidad lineal que se mide en kg/m
μ

Ondas longitudinales o transversales en slinky:

k
K es la constante de rigidez del slinky (a su longitud natural), L o es la V= Lo [13]
longitud del slinky ya deformado pero en situación de equilibrio, m la m
masa del slinky.

Ondas longitudinales en barras sólidas:

Y
Y es el módulo de Young del material y se mide en Pa, ρ su densidad V= [14]
3 ρ
volumétrica y se mide en kg/m .

Ondas trasnversales en barras sólidas:

G
G es el módulo de rigidez o cizalladura del material y se mide en Pa, ρ V= [15]
3 ρ
su densidad volumétrica y se mide en kg/m .

Ondas longitudinales en fluidos:

B
B es el módulo de compresibilidad del fluido y se mide en Pa, ρ o su V= [16]
ρo
densidad volumétrica en equilibrio y se mide en kg/m3.

Sistema NODO-VIENTRE:

Para estas condiciones de frontera se cumple que,

 λn
L =  2n - 1 con n=1,2,3,...
4

En donde L corresponde a la longitud del medio entre ambas fronteras (por ejemplo, longitud de una barra,
longitud de columna de aire, longitud de la cuerda, altura del edificio, longitud de la viga, longitud del
puente,…) y λ n la longitud de onda del modo de resonancia correspondiente. Por lo tanto como λ n f n = V se
obtiene, 34

fn =
 2n - 1 V con n=1,2,3,... [7]
4L

En donde n corresponde al número del armónico. Para n=1 se le denomina armónico fundamental o primer
armónico. V corresponde a la velocidad de propagación de las ondas mecánicas viajeras que componen la
onda estacionaria y que depende de las propiedades mecánicas del medio como se demostrará en el módulo
9, Tabla 1. Observar que es la misma ecuación [7].

En la Figura 22 se ilustran tres modos de oscilación de un edificio con condiciones de frontera NODO-
VIENTRE. En la Figura 23 se ilustran las tres primeras ondas transversales estacionarias (tres primeros
modos) en una barra: a la izquierda con fronteras NODO-VIENTRE y a la derecha con fronteras
VIENTRE-VIENTRE. Un diapasón oscila esencialmente en su modo fundamental, Figura 24.

Figura 22: Imagen tomada de http://www.lis.ucr.ac.cr

Figura 23: Imagen tomada de http://hyperphysics.phy-astr.gsu.edu

 35

Figura 24: Imagen tomada de http://www.sapiensman.com

Ejemplo 9

Se generan ondas longitudinales en una barra metálica de 60,0 cm de larga afianzada en un extremo,
cuando esta es golpeada con un martillo. Si la frecuencia mínima con la cual resonará la barra es igual a 1,88
kHz, ¿cuánto vale el módulo de Young de dicho metal si su densidad es igual a 7,20x103 kg/m3?

Solución:

Las condiciones de frontera corresponden a NODO-VIENTRE y por lo tanto las frecuencias propias cumple
la ecuación [7],

fn =
 2n - 1 V con n=1,2,3,...
4L

Para n=1 corresponde a la frecuencia mínima de resonancia y es la denominada frecuencia fundamental, por
lo tanto,

V
f1 =
4L

V = f1  4L

m
V = 1,88×103 s-1×4×0,60 m = 4 512
s

Como las ondas son longitudinales en una barra sólida se cumple la ecuación [14],

Y
V= [14]
ρ

y por lo tanto,
Y = V 2ρ

2
 m  3 kg 
Y =  4 512   7, 20 10 
 s  m3 

Y = 146,6 GPa
36
Modos en placas

Ernest Florens Friedrich Chladni observó por primera vez las figuras geométricas que produce la arena
esparcida sobre una placa plana al frotar el arco de un violín sobre el borde, conocidas con el nombre
de “figuras nodales o de Chladni”. Esta técnica se utiliza para el diseño y construcción de instrumentos
acústicos como violines y guitarras. Es considerado el padre de la acústica moderna.

En la Figura 25 se ilustra uno de los modos de vibración de la tapa de la caja de resonancia de una guitarra.

Figura 25: Imagen tomada de http://guitarra.artepulsado.com
