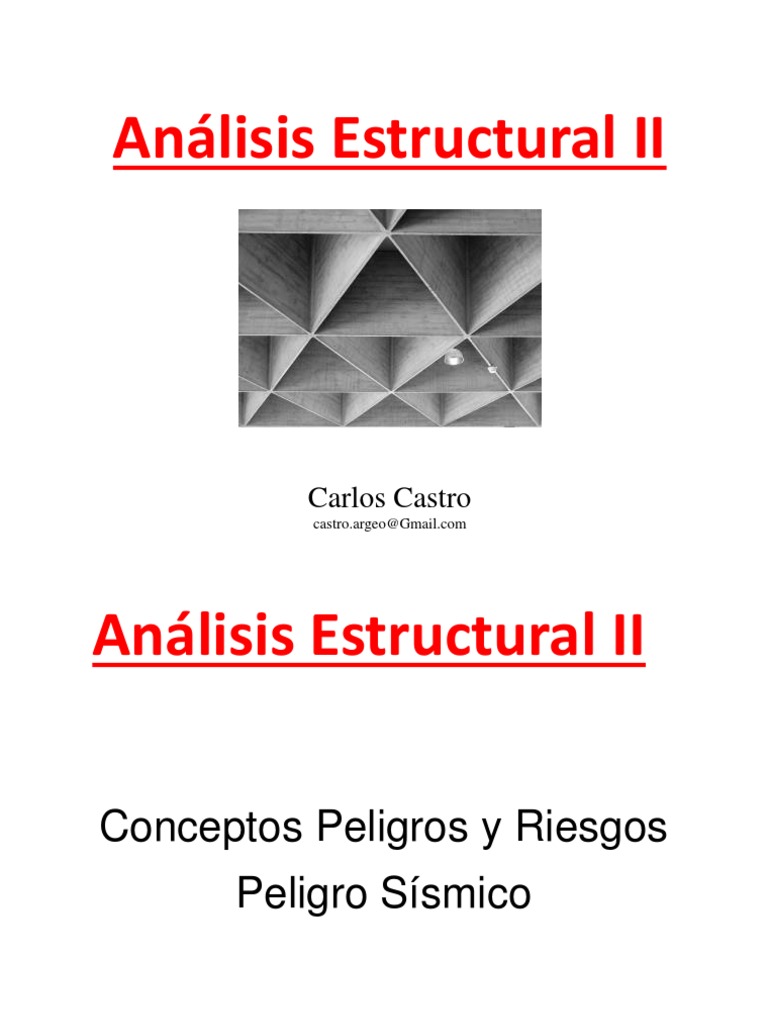

Análisis Estructural II

Carlos Castro
castro.argeo@Gmail.com
Análisis Estructural II

Conceptos Peligros y Riesgos

Peligro Sísmico
 Análisis Estructural II
CONCEPTOS BASICOS: PELIGRO Y RIESGO

PELIGRO: Probabilidad o susceptibilidad de ocurrencia de un

evento físico, fenómeno y/o actividad humana potencialmente
dañino, que pudiesen causar un impacto negativo en el ámbito
social, económico o medio ambiental.

RIESGO: La probabilidad de consecuencias dañinas, o pérdidas

esperadas en el ámbito socioeconómico, que resulta de la
interacción entre peligros y las condiciones de vulnerabilidad.

Riesgo = Peligro X Vulnerabilidad

 CONCEPTOS BASICOS: VULNERABILIDAD

VULNERABILIDAD: medida que indica que tan propenso es

un sistema a ser afectado por una peligro. Es decir, mide la facilidad
con que una comunidad puede ser impactado negativamente o sufrir
daños debido a un fenómeno peligroso.

La vulnerabilidad de un asentamiento humano depende de:

• Su grado de exposición a un tipo de amenaza.

• Diseño de construcciones e infraestructura en general, y la
presencia o ausencia de medidas adecuadas de protección.
• Grado de percepción que tenga la comunidad de los peligros a las
cuales están expuestos.
• Grado de organización de la comunidad desde el punto de vista de
las acciones a llevar a cabo ante una emergencia.
• Capacidades de las instituciones que prestan apoyo en las
emergencias (Ej: Salud, Bomberos, Carabineros)
 TIPOS DE PELIGROS

PELIGROS NATURALES
- Geológicos
- Biológicos
- Meteorológicos
- Hidrológicos
- Combinación

PELIGROS ANTRÓPICOS
- Incendios
- Sustancias Químicas – Industrial
- Delincuencia
- Accidentes
 TIPOS DE PELIGROS GEOLOGICOS

• Sísmicos • Remociones en Masa

- Suelos de Fundación - Flujos Detritos
- Fallas Activas - Deslizamientos
- Tsunamis - Desprendimientos
- Subsidencia

• Volcánicos • Inundaciones
- Lavas - Desborde Cauces
- Laháres - Afloramiento Agua Subterránea
- Caída de Cenizas
- Flujos Piroclástos
 CHILE EN ZONA SISMICA

Zona de Convergencia de Placas Tectónicas

Subducción de la placa oceánica de Nazca bajo la placa
continental Sudamericana (9 cm / año)

CHILE ALTO PELIGRO SISMICO

 ESTIMACION DE PELIGRO SISMICO
Para estimar el peligro sísmico se requiere obtener datos sobre
dos tipos de variables:

• Datos característicos del sismo

- Magnitud
- Duración
- Frecuencia
- Origen
• Características del subsuelo y la respuesta de éstos al paso
de los trenes de ondas sísmicas
- Litología de rocas y sedimentos no consolidados
- Espesor de unidades litológicas
- Presencia de fallas activas
- Efectos topográficos
- Efectos secundarios (remociones en masa, asentamientos,
licuefacción, etc)
 MAGNITUD SISMICA

MAGNITUD: Es una medida que tiene relación con la cantidad de

energía liberada en forma de ondas.

Ej: Magnitud de Compresión (Gutenberg y Richter, 1956)

Mb = log (A/T) +Q(D,h)

A: amplitud del movimiento del suelo

T: periodo de la onda considerada
Q: función entre distancia (D) y profundidad (h)
 INTENSIDAD SISMICA

INTENSIDAD: Es una medida de los efectos producidos por un

sismo en personas,animales, estructuras y terreno en un lugar
particular. (Escala de Intensidades de Mercalli Modificada).
Depende de:
- Magnitud
- Distancia Epicentral
- Geología Local
- Tipo de Construcciones

“Un sismo posee solamente una medida de magnitud y varias

observaciones de intensidad“.
 ZONAS SISMOGENICAS

Zonas sismogénicas principales:

a. Zona Costera o de
subducción
Ej: Valparaíso 1985

b. Zona Intraplaca (>50 km)

Ej: Chillán 1939 y Calama 1950

c. Zona Cordillerana (<20 km)

Ej: Las Melosas 1958
 ZONA DE RUPTURA Y DISTANCIA EPICENTRAL

ISOSISTAS
Línea
Epicentral

Distancia
Hipocentral

N
11º
(d) Distancia
a la Línea
Epicentral

Ej: Terremoto de 1985 (Kausel, 1996)

 TERREMOTOS HISTÓRICOS

SISMOS COSTEROS DE SUBDUCCIÓN (Ms > 7.5)

Zona Intraplaca (Ms = 8): Chillán 1939 y Calama 1950

Zona Cordillerana (Ms < 6): Las Melosas 1958
TERREMOTOS HISTÓRICOS CHILE CENTRAL

Terremotos (Ms~8.0) en
Chile Central:
1575, 1647, 1730, 1822,
1906, 1985.

Recurrencia = 82 +- 6 años

* Todos tienen epicentros

costa afuera
* Zonas de ruptura coinciden
entre 33° y 33.5°, frente a
Valparaiso-Algarrobo.

ASPEREZA
 FORMULAS DE ATENUACION DE INTENSIDAD

BARRIENTOS (1980)

I (M,r) = a1 M + a2 Log (r) + a3 r + a4 h + a5

I (M,r) : Atenuación de Intensidad

M : Magnitud Ms
r : Distancia hipocentral r2 = R2 + h2
h : Profundidad focal
R : Distancia a la Línea Epicentral
a1 = 1.4239
a2 = - 4.1245
SISMOS Calculo
a3 = - 0.0003
HISTORICOS Constantes a4 = 0.5835
a5 = 3.9095

NO CONSIDERA CONDICIONES LOCALES DEL SUBSUELO

 FORMULAS DE ATENUACION DE INTENSIDAD
MENENDEZ (1991)

I (d) = 7.54 e-0.0029d

I (d): Atenuación de Intensidad en roca
d : Distancia epicentral
Valido solo para el terremoto de 1985 de magnitud 7.8

Diferencia de
casi 2 grados

Sedimentos no
consolidados
73º 72º 71º 70º 69º

AREA DE
REPLICAS
ILLAPEL

LOS VILOS
ISOSISTAS EN ROCA
1971

32º (Menendez, 1991)

LA LIGUA
AREA DE
REPLICAS ZAPALLAR
1985 SAN FELIPE N
VENTANAS
Isosistas sin diferenciar
LLAY LLAY
VIÑA
DEL MAR
33º
suelo de fundación
VALPARAISO
LAS TORTOLAS
QUINTAY

SANTIAGO

SAN
AREA ANTONIO
DE SISMOS
PRECURSORES >7.0 MELIPILLA
7.0
RAPEL 6.5 6.0
34º
RANCAGUA

PICHILEMU

SAN FERNANDO

ILOCA CURICO

HUALANE 35º

CONSTITUCION
TALCA

SIMBOLOGIA
EPICENTRO SISMO 1985

LINEA EPICENTRAL 1985

CAUQUENES ISOSISTAS EN ROCA 1985

36º
ACELERACION MAXIMA

MODULO DEL VECTOR = 1 g

0 50 100km
MICROZONIFICACION SISMICA

Aumento de Intensidad de
depósitos no consolidados
respecto a la roca:
(Menendez, 1991)

Gravas 0.5 a 1.0

Coluvios 1.0 a 2.0
Cenizas 1.5 a 2.0
Lacustres 2.0 a 2.5
 RESPUESTA SISMICA

+ TERREMOTOS HISTÓRICOS
+ INTENSIDADES O GRADO DE DAÑOS
+ LITOLOGÍAS
RESPUESTA SÍSMICA ESTIMADA
 FALLAS ACTIVAS

Solo si se ha podido
demostrar actividad
Holoceno

Falla
Activa
CUATERNARIO

Falla
Potencialmente
Activa
Pleistoceno
 TSUNAMIS

Maullín 1960

Hawai 1946
 SISTEMAS DE MONITOREO (SHOA)
Centro de Alerta de Tsunami del Pacífico (PTWC) en Hawaii
Centro Internacional de Alerta para los Tsunamis
MODELOS DE TSUNAMIS (SHOA)

Iquique
