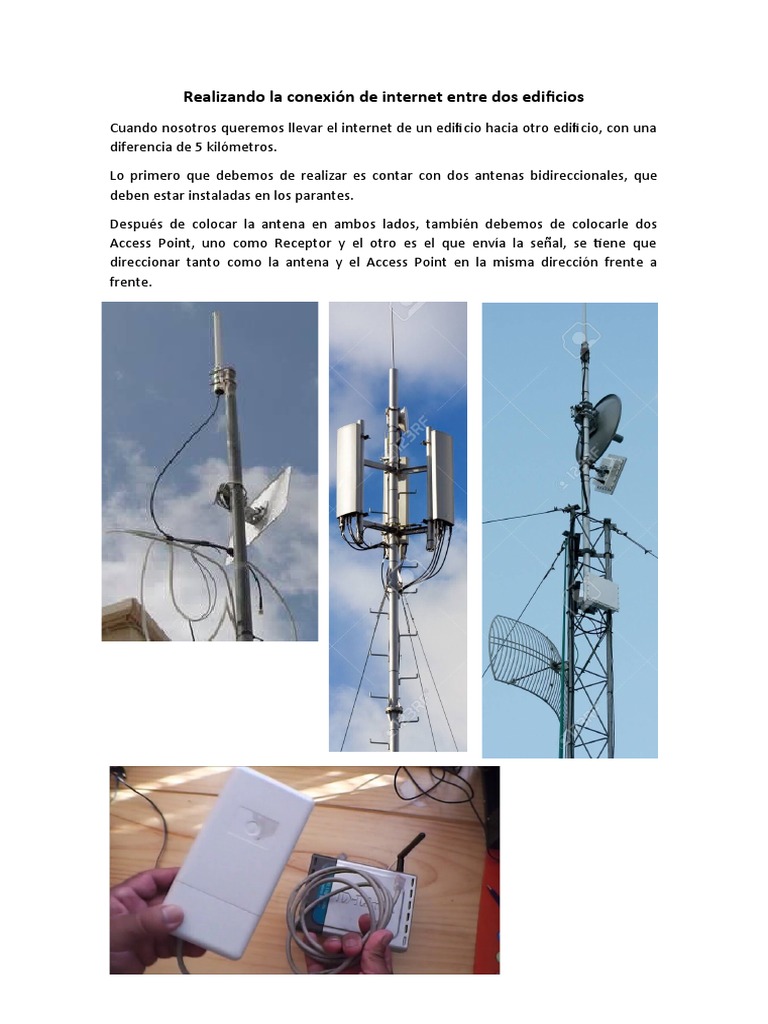

Realizando la conexión de internet entre dos edificios
Cuando nosotros queremos llevar el internet de un edificio hacia otro edificio, con una
diferencia de 5 kilómetros.
Lo primero que debemos de realizar es contar con dos antenas bidireccionales, que
deben estar instaladas en los parantes.
Después de colocar la antena en ambos lados, también debemos de colocarle dos
Access Point, uno como Receptor y el otro es el que envía la señal, se tiene que
direccionar tanto como la antena y el Access Point en la misma dirección frente a
frente.
La antena va conectada al Access Point, luego del Access Point, sale otro cable de red que
directo al router.
Esta configuración se realiza en el primer edificio y en el segundo edificio, desde el punto 1 se
realiza la configuración del router y del Access Point, con su contraseña y la numeración de Ip
asignada, por seguridad de nuestra red a compartir.
El personal de soporte son las personas encargadas de implementar estos trabajos de
conectividad, ya que se requiere de mucha precisión en la configuración.
En el lado de receptor, también deberá de tener su gabinete para poder realizar las
conexiones, hacia un pacht Panel y poder enviar hacia un swicth, de acuerdo con las
cantidades de pc a utilizar.
Entorno tecnológico del proyecto
El proyecto será realizado en un edificio de 5 pisos, cada piso contará con sus respectivos
ambientes y se utilizará los sistemas disponibles para preparar el ambiente.
No existirá aplicaciones en red, por lo que cada equipo usará la red básicamente para imprimir
en las impresoras compartidas disponibles y como vehículo para salir a internet.
Excepcionalmente se podrá pasar información de un equipo a otro.
El proyecto prevé la implantación de un sistema flexible, escalable y ampliable a
modificaciones futuras, dejando la puerta abierta para instalar nuevos sistemas y dar
coberturas a futuras tecnologías.
Al realizar el proyecto debemos estudiar la simetría y procurar que la señal de internet llegue a
cada rincón del edificio, se utilizara un modelo de red Lan.
Cada piso contara con un punto de acceso, comenzando con el piso 5 que tiene dos ambientes,
el montaje de los puntos de acceso se puede realizar en el falso techo y haciendo uso de
canaletas.
Para medir la cobertura utilizamos el programa PocketWINC. Una vez que se encuentra en el
PDA inalámbrico, basta con ejecutarlo para ver el identificador de la red y un medidor de la
potencia de esta. Podremos incluso hacer un ping desde el menúTools.
Lo siguiente es verificar la cobertura en las habitaciones más alejadas de los puntos de acceso
con la utilidad de Windows Mobile y en un portátil. Si nos desplazamos por el edificio,
cambiaremos automáticamente de punto de acceso sin que ello provoque un corte en las
comunicaciones.
En cada piso tendremos una impresora y un router.
En el piso 4 tenemos Aula de Comunicación (1pc), Proyección Social (2pc), secretaria (1pc)
En el piso 3 tenemos Aula de Enfermería (10 pc), Aula de Odontología (10pc).
En el piso 2 hay Jefatura de Ingeniería (2pc), Jefatura de Salud (2pc), Jefatura de Letras (3pc).
En el piso 1 tenemos Laboratorio de Odontología (3pc).
La conexión de un ordenador a la red mediante UTP se realiza a través de un latiguillo con dos
conectores RJ45.
El proyecto de instalación
Instalación de las tomas de corriente, esta tarea suele realizarla un electricista pero debemos
asegurarnos de que hay suficientes tomas de corriente para alimentar todos los equipos.
Instalación de rosetas y Jacks donde se conectarán los puntos centrales. La mayor parte de las
conexiones residirán en canaletas o en armarios de cableado.
Tendido de cables donde se medirán las distancias que debe recorrer cada cable.
Cada cable construido deberá ser probado para asegurarse de que cumpla su función.
En la conectorización de los cables se hará uso de herramientas de crimpado apropiadas.
