Tema :
INSTALACION DEL RELE MULILIN 469

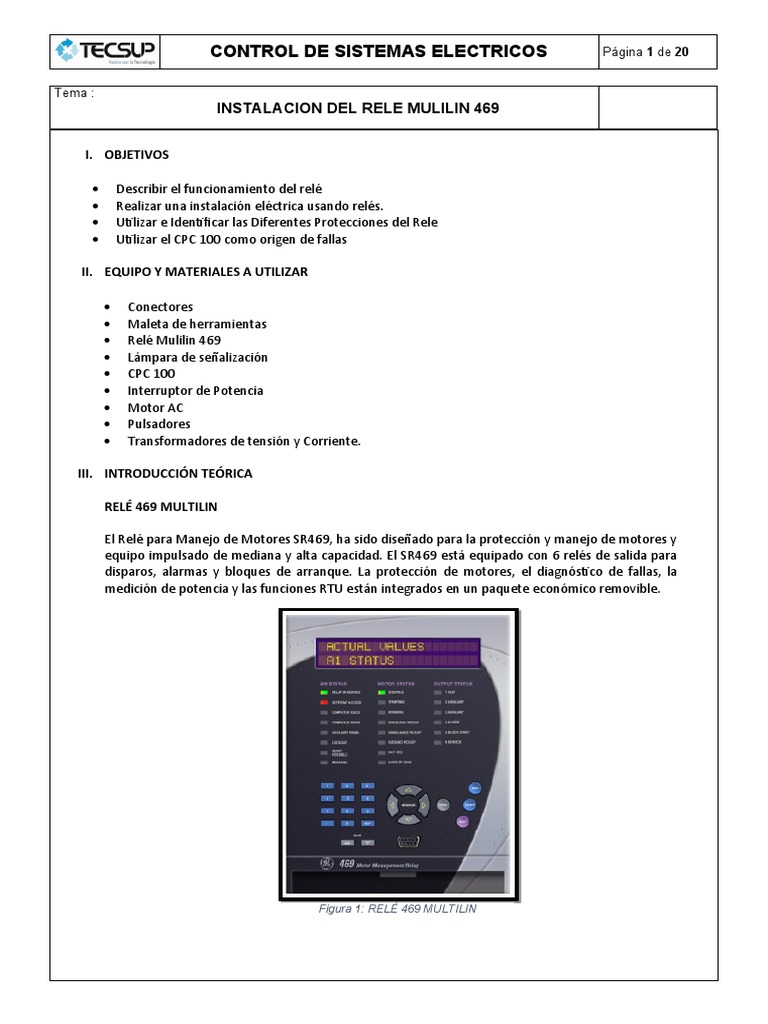

I. OBJETIVOS
Conectores
Maleta de herramientas
Relé Mulilin 469
Lámpara de señalización
CPC 100
Interruptor de Potencia
Motor AC
Pulsadores
Transformadores de tensión y Corriente.
El Relé para Manejo de Motores SR469, ha sido diseñado para la protección y manejo de motores y
equipo impulsado de mediana y alta capacidad. El SR469 está equipado con 6 relés de salida para
disparos, alarmas y bloques de arranque. La protección de motores, el diagnóstico de fallas, la
medición de potencia y las funciones RTU están integrados en un paquete económico removible.
Tema :
INSTALACION DEL RELE MULILIN 469
La siguiente imagen muestra las protecciones según código ANSI presentes en el relé
Tema :
INSTALACION DEL RELE MULILIN 469
El puerto en el panel frontal RS232 puede ser utilizado para la parametrización del SR469,
interrogación local o control y mejoramiento del programa residente del SR469. El puerto del
Computador RS485 puede ser conectado a PLC, DCS o a programas de interfaz hombre-máquina
para computadores PC. El puerto Auxiliar RS485 puede ser utilizado para redundancia o
interrogación y/o control simultáneo de un programa PLC, DCS o PC. Hay también 4 salidas de
transductor de 4-20mA que pueden ser asignadas a cualquier parámetro medido.
Voltaje.
Demanda de Corriente y Amperios.
Potencia Real, Demanda de kW, Consumo de Potencia kWh.
Potencia Aparente y Demanda de KVA.
Potencia Reactiva, Demanda de kVAR, consumo/generación de kVAR.
Frecuencia.
Factor de Potencia.
RTD.
Velocidad en RPM con una Entrada de Fasor Clave
Entradas Analógicas Usuario-Programables.
Bombas
Ventiladores
Compresores
Molinos
Desmenuzadores
Estrujadores
Descortezadores
Refinerías
Grúas
Bandas Transportadoras
Enfriadores
Trituradoras
Sopladores
Tema :
INSTALACION DEL RELE MULILIN 469
CONTROL DE SISTEMAS ELECTRICOS Página 5 de 20
Tema :
INSTALACION DEL RELE MULILIN 469
Tema :
INSTALACION DEL RELE MULILIN 469
IV. PROCEDIMIENTO
1. Conexiones realizadas
Asegúrese que el voltaje de control aplicado, y el voltaje nominal en la etiqueta terminal del
estuche removible coinciden. Por ejemplo, la fuente de poder HI trabajará con cualquier voltaje DC
desde 90 hasta 300 V, o voltaje Ac desde 70 hasta 265 V. El fusible interno puede dispararse si el
voltaje aplicado excede éstos rangos.
Tema :
INSTALACION DEL RELE MULILIN 469
El SR469 tiene un transformador de aislamiento primario dual para conexión del TC de tierra. No
hay conexiones de tierra internas en las entradas de corriente de tierra. Loscircuitos de TC de tierra
son cortocircuitados mediante mecanismos automáticos en el estuche del SR469, cuando la unidad
es removida. La toma de 1A/5A es utilizada ya sea para aplicaciones de secuencia cero/balance de
núcleo o para conexiones residuales de tierra, donde la suma de los tres TCs de corriente de fase es
pasada através de la entrada de corriente de tierra (ver Figura 5). La corriente máxima del primario
del TC de tierra es 5000 A para la toma 1A/5A. Alternativamente, la entrada de TC de tierra
50:0.025 ha sido diseñada para detección sensitiva de corriente de tierra, en sistemas de tierra de
alta resistencia donde va a ser utilizado el TC de balance de núcleo Multilin 50:0.025. En
aplicaciones tales como minas, donde la corriente de fuga de tierra debe ser medida por seguridad
personal, corriente de tierra primaria tan baja como 0.25A puede ser detectada con el TC Multilin
50:0.025.
Solo una toma de entrada de TC de tierra debe ser usada en una unidad dada.
Figura 5: Conexionado de TC
CONTROL DE SISTEMAS ELECTRICOS Página 8 de 20
Tema :
INSTALACION DEL RELE MULILIN 469
El SR469 tiene tres canales para entradas AC de voltaje, cada una con un transformador de
aislamiento. No hay fusibles internos ni conexiones internas de tierra en las entradas de voltaje. La
razón máxima de VT es 150.00:1. Las dos conexiones de VT son delta abierta (ver Figura 2-12) o en
estrella (ver Figura 6). Los canales de voltaje están conectados internamente en estrella, lo que
significa que el puente mostrado en la conexión en delta de la fuente de la Figura 2-13, entre la
entrada de fase B y la terminal neutra del SR469, debe ser instalado para VTs en delta abierta. La
polaridad de los VTs es crítica para correctas medida de potencia y operación de fase reversa de
voltaje.
Tema :
INSTALACION DEL RELE MULILIN 469
Las conexiones necesarias para la simulación de fallas en el Relé son las siguientes:
Tema :
INSTALACION DEL RELE MULILIN 469
e) Conexión Rele – PC
Tema :
INSTALACION DEL RELE MULILIN 469
Para la comunicación se utilizó el cable serial RS232 con un convertidor Cable USB a
convertidor TU – S9.
Se realizó la primera comunicación del Relé con el Software Enervista, este es un software
propio de este Relé y con él se puede visualizar y configurar directamente desde la
computadora sin necesidad de pulsar los botones en el Relé, para esta comunicación se
realizaron unos pasos breves que se detallan a continuación.
Una vez ingresado al software Enervista se procedió a crear un nuevo proyecto el cual
colocaremos el nombre de 469 Relay y procedemos a seleccionar la interface para nuestro
caso es el Interface Serial.
CONTROL DE SISTEMAS ELECTRICOS Página 12 de 20
Tema :
INSTALACION DEL RELE MULILIN 469
Una vez que seleccionamos el Interface Serial se despliegan algunas opciones a configurar,
dentro de ellas nos pide el Slave Address que para nuestro Relé es de 254, nos pide el Com
Port que viene a ser el Com 18 de acuerdo a los puertos de nuestra PC, También nos pide
configurar un parámetro muy importante el cual es el BAUD RATE que es de 19200
(velocidad), los demás valores quedan por defecto. Luego de ello se le da en la opción Read
Order Code para que reconozca el tipo de Relé utilizado y la versión 5.1X. Para terminar la
comunicación solo le damos en OK y debe empezar a comunicar.
Con ello hemos terminado la primera parte de comunicación entre el Relé 469 y el
software Enervista
Tema :
INSTALACION DEL RELE MULILIN 469
Para la configuración de los parámetros se utilizó el puerto de comunicación RS232 del Relé y se
instaló un Software que nos proporcionaba el Relé (Enervista Setup 520), para configurar mediante
una PC portátil.
Previo a la configuración de parámetros para la simulación de fallas se debe ingresar parámetros
relacionados con el motor que vamos a utilizar y a su vez también datos de los transformadores de
tensión y corriente utilizados, a continuación, se redactará y mostrará mediante imágenes la
configuración de estos parámetros.
Motor Namplate
Motor Temperature
Tema :
INSTALACION DEL RELE MULILIN 469
System
Current Sensing
Tema :
INSTALACION DEL RELE MULILIN 469
Voltage Sensing
Luego de ingresar todos los parámetros anteriores debemos escribir nuestro proyecto o cargarlo en
el Relé y para ello le damos clic derecho y escogemos la opción Writte Settings to Device
CONTROL DE SISTEMAS ELECTRICOS Página 16 de 20
Tema :
INSTALACION DEL RELE MULILIN 469
Un sobre voltaje en un motor en marcha con una carga constante, resultará en un decremento
en la corriente. Sin embargo, las pérdidas de hierro y cobre incrementan, causando un
incremento en la temperatura del motor. El relé de sobrecarga de corriente no tomará ésta
condición ni proporcionará protección adecuada. Por lo tanto, el elemento de sobre voltaje
puede ser útil para proteger el motor en caso de una condición de sobre voltaje sostenida.
Tema :
INSTALACION DEL RELE MULILIN 469
El SR469 puede monitorear hasta 12 entradas de RTD para Estator, Cojinetes, Ambiente y
Otros monitoreos de temperaturas. El tipo de cada RTD es programable en el campo, así: 100Ω
Platino (DIN.43760), 100Ω Níquel, 120Ω Níquel, o 10 Ω Cobre. Los RTDs deben ser del tipo de
tres alambres. Cada dos RTDs comparte un retorno común.
El sistema de circuitos de RTD de SR469 compensa la resistencia de los conductores, con tal de
que cada uno de los tres conductores sea de la misma longitud. La resistencia de conductor no
debe exceder de 25Ω por conductor para RTDs tipo platino y níquel o de 3Ω por conductor
para RTDs tipo cobre. Cable blindado debe ser utilizado para prevenir la captación de ruido en
ambientes industriales.
Los cables de RTD deben mantenerse cerca de cajas de metal aterrizadas y evita áreas de alta
interferencia electromagnética y de radio. Los conductores de RTD no deben ponerse
adyacentes o en el mismo conducto portacables que lleva los alambres de alta corriente.
CONTROL DE SISTEMAS ELECTRICOS Página 18 de 20
Tema :
INSTALACION DEL RELE MULILIN 469
Tema :
INSTALACION DEL RELE MULILIN 469
V. CONCLUSIONES
