ANEXOS

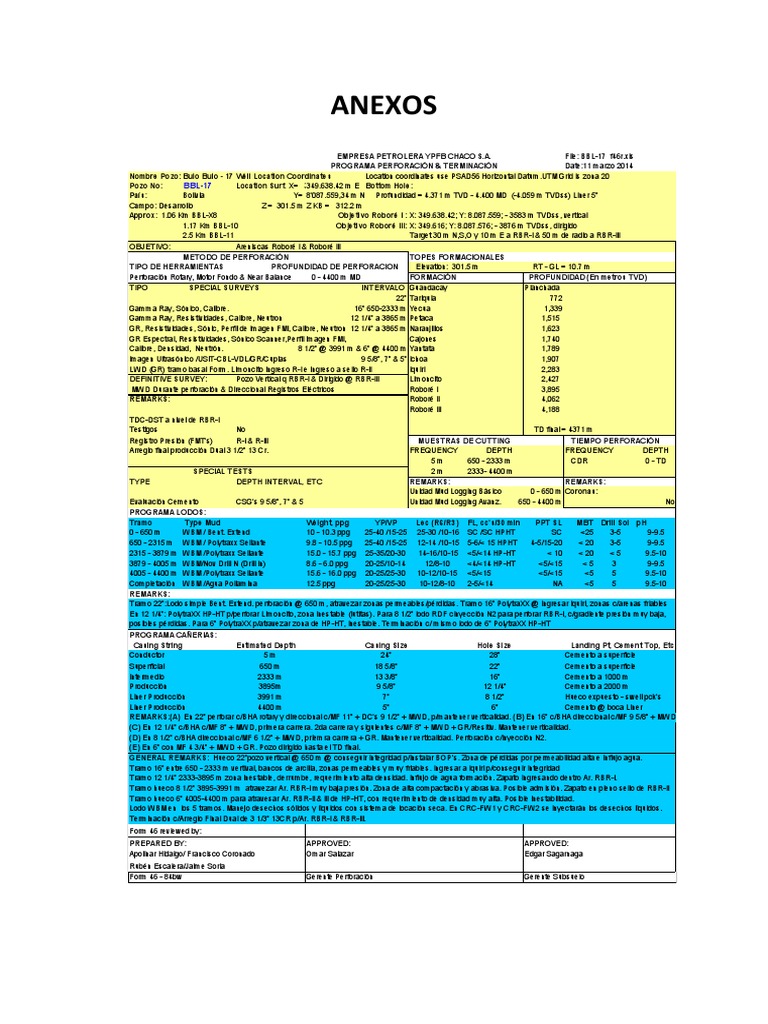

EMPRESA PETROLERA YPFB CHACO S.A. File: BBL-17 f46r.xls

PROGRAMA PERFORACIÓN & TERMINACIÓN Date:11 marzo 2014
Nombre Pozo: Bulo Bulo - 17 Well Location Coordinates Location coordinates use PSAD56 Horizontal Datum.UTM Grid is zona 20
Pozo No: BBL-17 349.638.42m
Location Surf. X= 355.227.00 m EE Bottom Hole:
País: Bolivia Y= 8'087.559,34
8,084.979.0 mmN N Profundidad = 4.371 m TVD - 4.400 MD (-4.059 m TVDss) Liner 5"
Campo: Desarrollo Z = 301.5 m Z KB = 312.2 m
Approx: 1.06 Km BBL-X8 Objetivo Roboré I : X: 349.638.42; Y: 8.087.559; - 3583 m TVDss, vertical
1.17 Km BBL-10 Objetivo Roboré III: X: 349.616; Y: 8.087.576; - 3876 m TVDss, dirigido
2.5 Km BBL-11 Target 30 m N,S,O y 10 m E a RBR-I & 50 m de radio a RBR-III
OBJETIVO: Areniscas Roboré I & Roboré III
METODO DE PERFORACIÓN TOPES FORMACIONALES
TIPO DE HERRAMIENTAS PROFUNDIDAD DE PERFORACION Elevation: 301.5 m RT - GL = 10.7 m
Perforación Rotary, Motor Fondo & Near Balance 0 - 4400 m MD FORMACIÓN PROFUNDIDAD (En metros TVD)
TIPO SPECIAL SURVEYS INTERVALO Guandacay Planchada
22" Tariquia 772
Gamma Ray, Sónico, Calibre. 16" 650-2333 m Yecua 1,339
Gamma Ray, Resistividades, Calibre, Neutron 12 1/4" a 3865 m Petaca 1,515
GR, Resistividades, Sónic, Perfil de Imagen FMI, Calibre, Neutron 12 1/4" a 3865 m Naranjillos 1,623
GR Espectral, Resistividades, Sónico Scanner,Perfil Imagen FMI, Cajones 1,740
Calibre, Densidad, Neutrón. 8 1/2" @ 3991 m & 6" @ 4400 m Yantata 1,789
Imagen Ultrasónico /USIT-CBL-VDL/GR/Cuplas 9 5/8", 7" & 5" Ichoa 1,907
LWD (GR) tramo basal Form. Limoncito ingreso R-I e ingreso a sello R-II Iquiri 2,283
DEFINITIVE SURVEY: Pozo Vertical q RBR-I & Dirigido @ RBR-III Limoncito 2,427
MWD Durante perforación & Direccional Registros Eléctricos Roboré I 3,895
REMARKS: Roboré II 4,062
Roboré III 4,188
TDC-DST a nivel de RBR-I
Testigos No TD final = 4371 m
Registro Presión (FMT's) R-I & R-III MUESTRAS DE CUTTING TIEMPO PERFORACIÓN
Arreglo final producción Dual 3 1/2" 13 Cr. FREQUENCY DEPTH FREQUENCY DEPTH
5m 650 - 2333 m CDR 0 - TD
SPECIAL TESTS 2m 2333- 4400 m
TYPE DEPTH INTERVAL, ETC REMARKS: REMARKS:
Unidad Mud Logging Básico 0 - 650 m Coronas:
Evaluación Cemento CSG's 9 5/8", 7" & 5 Unidad Mud Logging Avanz. 650 - 4400 m No
PROGRAMA LODOS:
Tramo Type Mud Weight, ppg YP/VP Lec (R6/R3) FL, cc's/30 min PPT SL MBT Drill Sol pH
0 - 650 m WBM / Bent. Extend 10 - 10.3 ppg 25-40 /15-25 25-30 /10-16 SC /SC HPHT SC <25 3-5 9-9.5
650 - 2315 m WBM / Polytraxx Sellante 9.8 - 10.5 ppg 25-40 /15-25 12-14 /10-15 5-6/< 15 HPHT 4-5/15-20 < 20 3-5 9-9.5
2315 - 3879 m WBM /Polytraxx Sellante 15.0 - 15.7 ppg 25-35/20-30 14-16/10-15 <5/<14 HP-HT < 10 < 20 <5 9.5-10
3879 - 4005 m WBM/Nov Drill N (Drill In) 8.6 - 6.0 ppg 20-25/10-14 12/8-10 <4/<14 HP-HT <5/<15 <5 3 9-9.5
4005 - 4400 m WBM /Polytraxx Sellante 15.6 - 16.0 ppg 20-25/25-30 10-12/10-15 <5/<15 <5/<15 <5 5 9.5-10
Completación WBM /Agua Poliamina 12.5 ppg 20-25/25-30 10-12/8-10 2-5/<14 NA <5 5 9.5-10
REMARKS:
Tramo 22":Lodo simple Bent. Extend. perforación @ 650 m, atravezar zonas permeables/pérdidas. Tramo 16" PolytraXX @ ingresar Iquiri, zonas c/arenas friables
En 12 1/4": PolytraXX HP-HT p/perforar Limoncito, zona inestable (lutitas). Para 8 1/2" lodo RDF cinyección N2 para perforar RBR-I, c/gradiente presión muy baja,
posibles pérdidas. Para 6" PolytraXX p/atravezar zona de HP-HT, inestable. Terminación c/ mismo lodo de 6" PolytraXX HP-HT
PROGRAMA CAÑERIAS:
Casing String Estimated Depth Casing Size Hole Size Landing Pt, Cement Top, Etc
Conductor 5m 24" 28" Cemento a superficie
Superficial 650 m 18 5/8" 22" Cemento a superficie
Intermedio 2333 m 13 3/8" 16" Cemento a 1000 m
Producción 3895m 9 5/8" 12 1/4" Cemento a 2000 m
Liner Producción 3991 m 7" 8 1/2" Hueco expuesto - swell pck's
Liner Producción 4400 m 5" 6" Cemento @ boca Liner
REMARKS:(A) En 22" perforar c/BHA rotary y direccional c/MF 11" + DC's 9 1/2" + MWD, p/mantener verticalidad. (B) En 16" c/BHA direccional c/MF 9 5/8" + MWD
(C) En 12 1/4" c/BHA c/MF 8" + MWD, primera carrera. 2da carrera y siguientes c/MF 8" + MWD + GR/Resitiv. Mantener verticalidad.
(D) En 8 1/2" c/BHA direccional c/MF 6 1/2" + MWD, priemra carrera + GR. Mantener verticalidad. Perforación c/inyección N2.
(E) En 6" con MF 4 3/4" + MWD + GR. Pozo dirigido hasta el TD final.
GENERAL REMARKS: Hueco 22"pozo vertical @ 650 m @ conseguir integridad p/instalar BOP's. Zona de pérdidas por permeabilidad alta e influjo agua.
Tramo 16" entre 650 - 2333 m vertival, bancos de arcilla, zonas permeables y muy friables. Ingresar a Iquiri p/conseguir integridad
Tramo 12 1/4" 2333-3895 m zona inestable, derrumbe, requerimiento alta densidad. Influjo de agua formación. Zapato ingresando dentro Ar. RBR-I.
Tramo hueco 8 1/2" 3895-3991 m atravezar Ar. RBR-I muy baja presión. Zona de alta compactación y abrasiva. Posible admisión. Zapato en pleno sello de RBR-II
Tramo hueco 6" 4005-4400 m para atravesar Ar. RBR-II & III de HP-HT, con requerimiento de densidad muy alta. Posible inestabilidad.
Lodo WBM en los 5 tramos. Manejo desechos sólidos y líquidos con sistema de locación seca. En CRC-FW1 y CRC-FW2 se inyectarán los desechos líquidos.
Terminación c/Arreglo Final Dual de 3 1/3" 13CR p/Ar. RBR-I & RBR-III.
Form 46 reviewed by:
PREPARED BY: APPROVED: APPROVED:
Apolinar Hidalgo/ Francisco Coronado Omar Salazar Edgar Sagarnaga
Rubén Escalera/Jaime Soria
Form 46 - 84bw Gerente Perforación Gerente Subsuelo
 POZO : BBL - 1 7

Plan Data for BBL-17

Well: BBL-17
Type: Main-We ll
File N umber:
Vertic al Sect ion: Position offset of origin from Site centre:
+N/-S: 0.00m Azimuth: 70.00°
+E/-W: 0.00m
Magnet ic Para meters:
Model: Field Strength: Declination: Dip: Date:
IGRF 23207 (nT) -10.17° -13.27° 2014-03-10

Plan Point Information:

-200 DogLeg Severity Unit: °/30.00 m Position offsets from Site centre
MD Inc Az TVD +N/-S +E/-W Northing Easting VSec DLS Toolface Build Turn
0 (m) (°) (°) (m) (m) (m) (m) (m) (m) (DLSU) (°) (DLSU) (DLSU)
0.00 0.00 0.00 0.00 0.00 0.00 8087559.34 349638.42 0.00 0.00 0.0 0.00 0.00
650.00 0.00 0.00 650.00 0.00 0.00 8087559.34 349638.42 0.00 0.00 0.0 0.00 0.00
200 2315.00 0.00 0.00 2315.00 0.00 0.00 8087559.34 349638.42 0.00 0.00 0.0 0.00 0.00
3879.00 0.00 0.00 3879.00 0.00 0.00 8087559.34 349638.42 0.00 0.00 0.0 0.00 0.00
400 3895.00 0.00 0.00 3895.00 0.00 0.00 8087559.34 349638.42 0.00 0.00 0.0 0.00 0.00
4012.00 0.00 0.00 4012.00 0.00 0.00 8087559.34 349638.42 0.00 0.00 0.0 0.00 0.00
4184.59 17.49 306.94 4181.92 15.71 -20.89 8087575.05 349617.53 -14.26 3.04 306.9 3.04 0.00
600 4190.96 17.49 306.94 4188.00 16.86 -22.42 8087576.20 349616.00 -15.30 0.00 0.0 0.00 0.00
4398.88 39.18 306.95 4369.91 75.83 -100.81 8087635.17 349537.61 -68.80 3.13 0.0 3.13 0.00
800 4400.28 39.18 306.95 4371.00 76.36 -101.52 8087635.70 349536.90 -69.28 0.00 0.0 0.00 0.00

1000

1200

1400 200

1600 175
1800
150
2000
125
2200 100
TVD (m)

2400 TD
75
2600
50
2800
25
Robore III
N.Offset (m)

3000 0 RoboreI
3200 -25

3400
-50
3600
-75
3800
-100
RoboreI
4000 -125
4200 Robore III
-150
4400 TD
-175
4600
-200
-200 -175 -150 -125 -100 -75 -50 -25 0 25 50 75 100 125 150 175 200
E.Offset (m)(Scale:25m/inch)
4800

5000
-200 0 200 400 600
VS (m)(Bearing:70.00° Scale:200m/inch)

HUECO 22” – CSG 18 5/8”

CEMENTACION Y PROPIEDADES GENERALES DEL LODO

CEMENTACION
LODO: Bentnítico Extendido-Klashield
El tramo de 22” será perforado con un sistema Bentonítico Extendido -
Klashield, para encarar las pérdidas por permeabilidad, parciales y niveles de
areníscas friables presentes en BBL-X3, BBL-9D, BBL-11, BBL-13 & 14, BBL-
10 & BBL-12. El diseño esta basado en la mezcla del lodo Klashield
recuperado de CAI-X1101 +/- 600 bbl de 14.4 ppg, mezclado con lodo
nuevo Ben Ex, obteniendo +/- 2400 bbl y un peso de 10.0 ppg.

PERFORACION

TREPANOS 22”

IADC Tipo Línea Característica Conexión Observaciones

115X XR + CPS Smith Dientes con protección 7 5/8” API Reg Para 2 carreras
en los dientes. Sello
 Gemini dual

TABLA PARÁMETROS PERFORACIÓN

ROP Horas Avance WOB RPM Caudal HSI Boquillas Presión

Target, m/h M Klb gpm Stand Pipe

5.3 @ 130 m 15.82 115 5 - 15 90 600 - 900 >1 3 x 14+1 x 16 800 - 2500

TFA = 0.647

7.0 @ 350 m 33.3 220 5 – 20 *92 + 70 800 - 1000 >1 3 x 14+1 x 16 1600 – 2500

*115 + 70 TFA = 0.647

5.8 @ 650 m 36.81 300 10 – 25 *103 + 70 800 – 900 >1 3x15 + 1x 16 1600 – 2500

*115 + 70 TFA = 0. (BBL-12)

BHA DE PERFORACION
BULO BULO - 17
22" Motor Fondo-MWD @ 650 m BHA N° 2
OD ID Length Top Weight Air
Component Inches Inches meters Connection lbs/ft Wt. Lbs Source
22" Bit DIENTES 22.00 - 0.5 m 7-5/8" Reg (P) 400 YPFB Chaco
11 1/4" DHM 0.78° AKO c/21 7/8" Stb. 11.25 3.25 9.7 m 7-5/8" Reg (B) x (B) 299.0 9,542 YPFB Chaco
X-Over Sub 11.25 3.00 1.5 m 7-5/8" Reg (B) x 8-5/8" Reg (B) 299.0 1,471 YPFB Chaco
21 7/8" STB 11.00 3 2.0 m 8-5/8" Reg (P) x (B) 299.0 1,961 YPFB Chaco
X-Over Sub 9.50 3 1.5 m 8-5/8" Reg (P) x 7-5/8" Reg (B) 216.0 1,063 YPFB Chaco
Float Sub 9.50 3 1.0 m 7-5/8" Reg (P) x (B) 216.0 708 YPFB Chaco
Aligment Sub 9.44 3 1.0 m 7-5/8" Reg (P) x (B) 216.0 708 YPFB Chaco
Monel c/MWD 9.44 3 1/2 9.0 m 7-5/8" Reg (P) x (B) 216.0 6,376 YPFB Chaco
9 1/2" Pony Monel 9.50 3 1/2 4.3 m 7-5/8" Reg (P) x (B) 216.0 3,032 YPFB Chaco
3 x 9 1/2" DC 9.50 3 28.5 m 7-5/8" Reg (P) x (B) 216.0 20,192 Contratista
X-Over Sub 8.00 3 1.5 m 7-5/8" Reg (P) x 6-5/8" Reg (B) 147.0 723 Contratista
3 x 8" DC 8.00 3 28.5 m 6-5/8" Reg (P) x (B) 147.0 13,742 Contratista
8" Drilling Jar Houston Engineering 8.00 3 5.0 m 6-5/8" Reg (P) x (B) 147.0 2,411 YPFB Chaco
8" x 3 DC 8.00 3 28.5 m 6-5/8" Reg (P) x (B) 147.0 13,742 Contratista
X-Over Sub 8.00 2 7/8 1.2 m 6-5/8" Reg (P) x NC50 (B) 147.0 564 Contratista
5" x 9 HWDP 5.00 3 85.5 m NC50 (P) x (B) 49.0 13,742 Contratista
19.5 ppf S-135 DP 5.00 4 8/29 440.8 m NC 50 (P) x (B) 22.0 31,810 Contratista

TOTAL BHA = 209.2 m 90,378 lbs

Mud Weight 10.3 ppg WBM
Bouyancy Factor 0.843
Wt. Below the Jar in mud 50,483 lbs
String Wt in mud at Total Depth 650.0 m 102,944 lbs
Maximum Overpull 90% 401,744 lbs
5" 19.5# NC50 S-135 DP Properties
Premium Strength 560,764 lbs
Capacities (bbl/m) 0.5640 Bbl/m
Open End Displacement 0.2713 Bbl/m

TABLA:TenarisTamsa para tuberias de revestimiento 18 5/8”

HUECO 16” - CSG 13 3/8”

 CEMENTACION

PROPIEDADES GENERALES LODO

LODO: Polimérico PolytraXX –Sellante - Klashield
El tramo de 16” será perforado con un sistema Polimérico PolytraXX -
Klashield. El diseño será mezclando lodo recuperado de DRO-X1002,
+/- 1600 bbl de Klashield de 14.9 ppg en 28%, con lodo nuevo
PolytraXX en un 72%, acondiconado a una MW de 9.8 ppg. Se iniciará
preparando 2000 bbl.

PROPIEDADES GENERALES LODO

650 - 2333

Peso Lodo, ppg 9.8 – 10.5

VM, seg/qt 50 – 70

YP, lpcpc 25 – 40

VP, cp 15 – 25

Geles,lpcpc 8 – 15/15 – 30

Lect (R3) 8 – 15

Filtrado API, cc/30 min 5–6

Filtrado HP – HT; cc/30 min < 15

MBT, ppb < 20

Drilling Solids, % <5

pH 9.0 – 9.5
 Calcio, ppm < 200

PPT, sport los 4-5/15-20

Trépanos e Hidráulica

TREPANOS 16”

IADC Tipo Línea Característica Conexión Observaciones

PDC MDSi619HBPX Smith 6 aletas 7 5/8” API Para 1era & 2da
Reg carrera
Nuevo venta Cortadores de 19 & 16
directa mm. Perfil parabólico.
Longitud calibre 4”

PDC M619 Smith De 6 aletas 7 5/8” API Contingencia

Reg
reparado Cortadores de 19 & 13
mm + de respaldo
Longitud calibre 4”

115X XR + VEC Smith De dientes 7 5/8” API Respaldo

Reg

TABLA PARÁMETROS PERFORACIÓN

ROP Horas Avance WOB RPM Caudal HSI Boquillas Presión

Target, m Klb gpm Stand Pipe

m/h

9.13 @ 1066 m 45.03 411 15 – 25 102 + 70 800 – 900 > 1.5 6x11 + 3x10 2000 – 3000

9.32 @ 1339 m 29.30 273 114 + 70 TFA = 0.787

7.87 @ 1515 m 22.35 176

5.67 @ 1622 m 21.13 107

4.99 @ 1740 m 23.65 118 15 – 25 102 + 70 800 – 900 > 1.5 6x11 + 3x10 2000 – 3000

4.17 @ 1788 m 11.51 48 15 - 30 114 + 70 800 - 900 >1 TFA = 0.787 2000 - 3000

6.13 @ 1907 m 19.45 136 (BBL-12)

6.59 @ 2283 m 57.04 424

3.83 @ 2333 m 13.04 50

BHA DE PERFORACION
BHA con MF & MWD, para perforar verticalmente, atravesando Tariquía, Yecua,
Petaca, Naranjillos, Cajones, Yantata, Ichoa hasta ingresar +/- 50 m dentro del
Iquiri, que es el TD final del tramo.
BULO BULO - 17
16" Motor Fondo-MWD @ 2333 m BHA N° 5 & 6
OD ID Length Top Weight Air
Component Inches Inches meters Connection lbs/ft Wt. Lbs Source
16" Bit PDC 16.00 - 0.5 m 7-5/8" Reg (P) 400 YPFB Chaco
9 5/8" DHM 1.15° AKO c/15 7/8" Stb. 9.50 3.25 9.7 m 7-5/8" Reg (B) x (B) 216.0 6,894 YPFB Chaco
Float Sub 9.50 3 1.0 m 7-5/8" Reg (P) x (B) 216.0 708 YPFB Chaco
15 7/8" STB 9.50 3 2.0 m 7-5/8" Reg (P) x (B) 216.0 1,417 YPFB Chaco
Aligment Sub 9.44 3 3/16 1.0 m 7-5/8" Reg (P) x (B) 216.0 708 YPFB Chaco
9 1/2" Monel c/MWD 9.44 3 1/2 9.0 m 7-5/8" Reg (P) x (B) 216.0 6,376 YPFB Chaco
9 1/2" Pony Monel 9.50 3 1/2 4.3 m 7-5/8" Reg (P) x (B) 216.0 3,032 YPFB Chaco
3 x 9 1/2" DC 9.50 3 28.5 m 7-5/8" Reg (P) x (B) 216.0 20,192 Contratista
X-Over Sub 8.00 3 1.5 m 7-5/8" Reg (P) x 6-5/8" Reg (B) 147.0 723 Contratista
3 x 8" DC 8.00 3 28.5 m 6-5/8" Reg (P) x (B) 147.0 13,742 Contratista
8" Drilling Jar Houston Engineering 8.00 3 5.0 m 6-5/8" Reg (P) x (B) 147.0 2,411 YPFB Chaco
8" x 3 DC 8.00 3 28.5 m 6-5/8" Reg (P) x (B) 147.0 13,742 Contratista
X-Over Sub 8.00 2 7/8 1.2 m 6-5/8" Reg (P) x NC50 (B) 147.0 564 Contratista
5" x 9 HWDP 5.00 3 85.5 m NC50 (P) x (B) 49.0 13,742 Contratista
19.5 ppf S-135 DP 5.00 4 8/29 2126.9 m NC 50 (P) x (B) 22.0 153,475 Contratista

TOTAL BHA = 206.1 m 84,651 lbs

Mud Weight 10.5 ppg WBM
Bouyancy Factor 0.839
Wt. Below the Jar in mud 45,492 lbs
String Wt in mud at Total Depth 2333.0 m 199,894 lbs
Maximum Overpull 90% 304,793 lbs
5" 19.5# NC50 S-135 DP Properties
Premium Strength 560,764 lbs
Capacities (bbl/m) 0.5640 Bbl/m
Open End Displacement 0.2713 Bbl/m
 HUECO 12 ¼” – CSG 9 5/8”

ESTADO SUPERFICIAL HUECO 12 ¼”

NIVEL MR

HYDRILL
GK 13 5/8” – 5 K

A. 13 5/8” 10K x 5K

13 5/8” – 10 K
13.5/8”-5000
CAMERON
ASR = 10.7 m.

13 5/8” – 10 K
CAMERON “U” 11” -5M
CAMERON

DSA 13 5/8” 10 K
13 5/8” – 5000.

13 5/8” – 10 K
CAMERON “U” 11” -5M
CAMERON

13 5/8” – 10 K
13 5/8” – 10 K

ESPACIADOR 0.89 m.

13 5/8” – 10K
13 5/8” 10K

0.79m.
2.75m. SECCION “B”

16 ¾” 5K
20 ¾” 3K x 16 ¾” 5K 0.15 m.
20 ¾” - 3000

SECCION “A” 0.92 m.

CASING 24”
CASING 13 3/8”

CEMENTACION
 PROPIEDADES GENERALES DEL LODO

LODO: PolytraXX - HP-HT

El hueco intermedio de 12 ¼” será perforado con un sistema PolytraXX HP-HT
hasta +/- 3895 m (+/- 1562 m), con MW entre 15.0 – 15.7 ppg. Siendo el
aspecto más importante el control de presión y la inestabilidad característica de
la formación Limoncito.

PROPIEDADES GENERALES LODO

Tramo perforación 2333 – 3895 m

Peso Lodo, ppg 15.0 – 15.7

YP, lpcpc 40 - 50

VP, cp 30 - 40

Lect (R6 / R3) 14 – 18/10 - 12

Filtrado API, cc/30 min 2-4

Filtrado HP – HT; cc/30 min <7

MBT, ppb < 15

Drilling Solids, % < 4.5

Ph 10.0 – 10.5

PPT, sport los

Trépanos e Hidráulica

TREPANOS 12 ¼”
 IADC Tipo Línea Característica Conexión Observaciones

PDC Mi519HSBPX Smith 5 aletas 6 5/8” API Para 1era

Reg carrera
Cortadores 19 & 16
mm. Plano ligeramente
cono profundo, para
aplicaciones direccional.
Longitud calibre 2”

M223 MDi519HBPX Smith 5 aletas 6 5/8” API Para, 2da &

Reg 3era carrera
Nuevo Cortadores 19 & 16 mm.
Plano ligeramente cono
profundo, para
aplicaciones direccional.
Longitud calibre 2”

S223 MSi516HBPX Smith 5 aletas 6 5/8” API Para 4ta

Reg carrera.
Reparado Cortadores 16 mm.
Perfil liegramiente cono
profundo, parar
aplicaciones direccional.
Longitud calibre 3”

117 XR+ CPS Smith Gemini doble sello. 6 5/8” API Limpieza
Dientes Hardmetal y TCI Reg

Los trépanos programados para este hueco son PDC’s.

TABLA PARÁMETROS PERFORACIÓN

ROP Horas Avance WOB RPM Caudal HSI Boquillas Presión

Target, m Klb Gpm Stand Pipe

m/h

5.32 @ 2426 m 16.55 88 15 – 30 183 + 70 750 - 600 > 1.9 4x13 + 3x14 2800 – 3500

4.64 @ 2598 m 37.05 172 146 + 70 TFA = 0.969

4.12 @ 2858 m 63.15 260 15 - 30 159 + 70 650 - 600 > 2.0 3300 – 3600

4.51@ 3118 m 57.68 260 145 + 70

3.19 @ 3378 m 81.38 260 4x13 + 3x14

2.4 @ 3508 m 54.12 130 TFA = 0.969

1.86 @ 3638 m 70.02 130 (BBL-12)

1.79 @ 3768 m 72.71 130

1.57 @ 3865 m 61.75 97

0.88 @ 3895 m 34.27 30

BHA 12 ¼” Perforación ingreso a la Ar. RBR-I

El BHA convencional con GR a +/- 4 m del trépano
BULO BULO - 17
12 1/4" Ingreso R-I @ 3895 m BHA N° 15
OD ID Length Top Weight Air
Component Inches Inches meters Connection lbs/ft Wt. Lbs Source
12 1/4" Bit PDC 16.00 - 0.5 m 6-5/8" Reg (P) 400 YPFB Chaco
12 1/8" Near Bit STAB. 15.88 3.25 2.1 m 6-5/8" Reg (B) x 6-5/8" (B) 147.0 1,013 YPFB Chaco
Aligment Sub 8.00 3 3/16 1.0 m 6-5/8" Reg (P) x (B) 147.0 482 YPFB Chaco
8" Monel c/MWD + GR 8.00 3 1/2 9.0 m 6-5/8" Reg (P) x (B) 147.0 4,339 YPFB Chaco
8" Pony Monel 8.00 3 1/2 4.3 m 6-5/8" Reg (P) x (B) 147.0 2,064 YPFB Chaco
8" PBL 8.00 3 1/2 2.5 m 6-5/8" Reg (P) x (B) 147.0 1,205 YPFB Chaco
12 1/8" STAB 15.88 3 1/2 2.1 m 6-5/8" Reg (P) x (B) 147.0 1,013 YPFB Chaco
9 x 8" DC 8.00 3 85.5 m 6-5/8" Reg (P) x (B) 147.0 41,225 Contractor
8" Drilling Jar Houston Engineering 8.00 3 5.0 m 6-5/8" Reg (P) x (B) 147.0 2,411 YPFB Chaco
8" x 3 DC 8.00 3 28.5 m 6-5/8" Reg (P) x (B) 147.0 13,742 Contratista
X-Over Sub 8.00 2 7/8 1.2 m 6-5/8" Reg (P) x NC 50 (B) 147.0 564 Contratista
5" x 9 HWDP 5.00 3 85.5 m NC50 (P) x (B) 49.0 13,742 Contratista
19.5 ppf S-135 DP 5.00 4 8/29 3667.9 m NC 50 (P) x (B) 22.0 264,672 Contratista

TOTAL BHA = 227.2 m 82,198 lbs

Mud Weight 15.7 ppg WBM
Bouyancy Factor 0.760
Wt. Below the Jar in mud 39,320 lbs
String Wt in mud at Total Depth 3895.0 m 263,600 lbs
Maximum Overpull 90% 241,087 lbs
5" 19.5# NC50 S-135 DP Properties
Premium Strength 560,764 lbs
Capacities (bbl/m) 0.5640 Bbl/m
Open End Displacement 0.2713 Bbl/m
 HUECO 8 ½” – LINER 7”

ESTADO SUPERFICIAL HUECO 8 ½”

NIVEL MR

HYDRILL
GK 13 5/8” – 5 K

BRIDA 13 5/8” 10K

13 5/8” – 10 K
13.5/8”-5000
CAMERON
ASR = 10.7 m.

13 5/8” – 10 K
CAMERON “U” 11” -5M
CAMERON

DSA 13 5/8” 10 K
13 5/8” – 5000.

13 5/8” – 10 K
CAMERON “U” 11” -5M
CAMERON

13 5/8” – 10 K

11” x 13 5/8” 10K 0.12 m.

11” – 10 K

0.77 m.
SECCIÓN “C”

13 5/8” – 10K
13 5/8” 10K

0.79m.
2.75m. SECCION “B”

16 ¾” 5K
20 ¼” 3K x 16 ¾” 5K 0.15 m.
20 ¾” - 3000

SECCION “A” 0.92 m.

CASING 24”
PROPIEDADES GENERALES DEL LODO

4. LODO: Drill-N LS
El hueco intermedio de producción de 8 ½” será perforado con un sistema Near
Balance hasta +/- 3991 m (+/- 96 m), con MW equivalente de 6.0 ppg con
inyección de N2, empleando un lodo base WBM de 8.6 ppg. Siendo el
aspecto más importante daño a la productividad por por admisión o pérdidas de
lodo en la arenisca RBR-I.

PROPIEDADES GENERALES LODO

Tramo perforación 3895 – 3991 m

Peso Lodo, ppg 8.6 (lodo base)

YP, lpcpc 20 – 30

VP, cp 12 – 15

Lect (R6 / R3) 12/10

Filtrado API, cc/30 min 5

Filtrado HP – HT; cc/30 min 10

MBT, ppb <5

Drilling Solids, % <3

Ph 10.0 – 11.0

PPT, sport loss <15

Trépanos e Hidráulica

TREPANOS 8 ½”

IADC Tipo Línea Característica Conexión Observaciones

PDC MSi713BPX Smith De 7 aletas.Cortadores 4 ½” API Para 1ra & 2da

13 mm + respaldo. Long. Reg carrera
Nuevo
calibre 0”

PDC MSi616 Smith De 6 aletas. Cortadores 4 ½” API Contingencia

16 mm + respaldo. Long.
 Calibre 0” Reg

PDC MDSi813 Smith De 8 aletas. Coprtadores 4 ½” API Contingencia

13 mm + respaldo. Long. Reg
Calibre 2”

117 XR + PS Simth Gemini doble sello. 4 ½” API Para limpieza

Hardmetal y TCI Reg

Los trépanos programados para este hueco son PDC’s.

BHA Perforación Arenisca Roboré-I.
Perforación con MF e inyección de N2, para perforar los +/- 96 m de la Arenisca RBR-
I.
BULO BULO - 17
8 1/2" Motor Fondo-MWD - GR @ 3991 m BHA N° 20 & 21
OD ID Length Top Weight Air
Component Inches Inches meters Connection lbs/ft Wt. Lbs Source
8 1/2" Bit PDC 8.50 - 0.5 m 4-1/2" Reg (P) 400 YPFB Chaco
6 3/4" DHM 1.15° AKO c/8 3/8" Stb. 8.38 2.88 8.4 m 4-1/2" Reg (B) x 4 1/2" NC50(B) 100.0 2,739 YPFB Chaco
Float Sub 6.50 2 13/16 1.0 m NC 50 (P) x (B) 91.0 298 YPFB Chaco
8 3/8" STB 8.38 2 13/16 1.5 m NC 50 (P) x NC 46 (B) 91.0 448 YPFB Chaco
Aligment Sub 6.50 2 13/16 1.0 m NC 46 (P) x (B) 91.0 298 YPFB Chaco
6 1/2" Monel c/MWD + GR 6.50 2 13/16 8.2 m NC 46 (P) x (B) 91.0 2,448 YPFB Chaco
6 1/2" Pony Monel 6.50 2 13/16 3.8 m NC 46 (P) x (B) 91.0 1,134 YPFB Chaco
6 x 6 1/2" DC 6.50 2 13/16 57.0 m NC 46 (P) x (B) 91.0 17,013 Contratista
X-Over Sub 6.50 3 1.5 m NC 46 (P) x NC 50 (B) 91.0 448 Contratista
9 x 5" HWDP 5.00 3 85.5 m NC 50 (P) x (B) 49.3 13,826 Contratista
6 1/2" Drilling Jar Houston Engineering 6.75 2 7/8 5.0 m NC 50 (P) x (B) 100.0 1,640 YPFB Chaco
9 x 5" HWDP 5.00 3 85.5 m NC 50 (P) x (B) 49.3 13,826 Contratista
19.5 ppf S-135 DP 5.00 4 8/29 3732.2 m NC 50 (P) x (B) 22.0 269,316 Contratista

TOTAL BHA = 258.8 m 54,518 lbs

Mud Weight 8.6 ppg WBM
Bouyancy Factor 0.869
Wt. Below the Jar in mud 33,917 lbs
String Wt in mud at Total Depth 3991.0 m 281,250 lbs
Maximum Overpull 90% 223,438 lbs
5" 19.5# NC50 S-135 DP Properties
Premium Strength 560,764 lbs
Capacities (bbl/m) 0.5640 Bbl/m
Open End Displacement 0.2713 Bbl/m
 HUECO 6” – LINER 5”

ESTADO SUPERFICIAL HUECO 6”

NIVEL MR

HYDRILL
GK 13 5/8” – 5 K

BRIDA 13 5/8” 10K

13 5/8” – 10 K
13.5/8”-5000
CAMERON
ASR = 10.7 m.

13 5/8” – 10 K
CAMERON “U” 11” -5M
CAMERON

DSA 13 5/8” 10 K
13 5/8” – 5000.

13 5/8” – 10 K
CAMERON “U” 11” -5M
CAMERON

13 5/8” – 10 K
11” x 13 5/8” 10K 0.12 m.
11” – 10 K

0.77 m.
SECCIÓN “C”

13 5/8” – 10K
13 5/8” 10K

0.79m.
2.75m. SECCION “B”

16 ¾” 5K
20 ¼” 3K x 16 ¾” 5K 0.15 m.
20 ¾” - 3000

SECCION “A” 0.92 m.

CASING 24”
CEMENTACION

LODO: PolytraXX HP-HT

El hueco productor de 6” será perforado con un sistema PolytraXX HP - HT
hasta +/- 4400 m (+/- 409 m), con MW entre 16.0 ppg. El diseño esta basado
en utilizar el lodo recuperado del tramo de 12 ¼” y acondicionado a MW
de 16.0 ppg. Siendo el aspecto más importante daño a la productividad por
admisiones, el control de presión y la inestabilidad de la formación areniscas
RBR-II & RRB-III.

PROPIEDADES GENERALES LODO

Tramo perforación 3991 – 4400 m

Peso Lodo, ppg 16.0

YP, lpcpc 40 – 55

VP, cp 25 – 35

Lect (R6 / R3) 14/12

Filtrado API, cc/30 min 2–5

Filtrado HP – HT; cc/30 min <7

MBT, ppb < 15

Drilling Solids, % < 4.5

Ph 10.0 – 11.0

PPT, sport los

4. Trépanos e Hidráulica
 TREPANOS 6”

IADC Tipo Línea Característica Conexión Observaciones

117 XR+ Dientes Smth Gemini doble sello. 3 ½” API Limpieza

Hardmetal y TCI Reg.

517X XR20T - TCI Smith Insertos. Con refuerzo al 3 ½” API Para 1era & 2da
calibre con diamante. Reg. carrera.

447X XR15T - TCI Smith Insertos. Con refuerzo al 3 ½” API Contingencia

calibre con diamante. Reg.

PDC MSi813BPX Smith 8 aletas. Cortadores 13 3 ½” API Para 3ra & 4ta
mm. Plano ligeramente Reg. carrera
Nuevo
cono profundo.
Longitud calibre 2”

PDC MSi713HWBPX Smith 7 aletas. Cortadores 13 3 ½” API Respaldo.

mm. Plano ligeramente Reg
Nuevo
cono profundo, para
aplicacion direccional.
Longitud calibre 2”

PDC MSi613 Smith 6 aletas. Cortadores 13 3 ½” API Respaldo.

mm + respaldo. Log. Reg
Calibre 0”.

Los trépanos programados para este hueco son de Insertos y PDC’s.

BHA / Direccional
 Para perforar la Ar.RBR-II & RBR-III
BULO BULO - 17
6" Motor Fondo-MWD & GR @ 4361 m BHA N° 24, 25, 26, 27 & 28
OD ID Length Top Weight Air
Component Inches Inches meters Connection lbs/ft Wt. Lbs Source
6" Bit Insertos/PDC 6.00 - 0.5 m 3-1/2" Reg (P) 400 YPFB Chaco
4 3/4" DHM 0.78° AKO c/5 7/8" Stb. 5.88 2.25 6.9 m 3-1/2" Reg (B) x NC38 (B) 47.0 1,064 YPFB Chaco
Float Sub 4.81 2.25 0.6 m NC 38 (P) x (B) 47.0 94 YPFB Chaco
5 7/8" STB Nort Track 5.88 2.25 1.3 m NC 38 (P) x (B) 47.0 200 YPFB Chaco
4 3/4" NM Aligment Sub 4.75 2.25 0.9 m NC 38 (P) x (B) 47.0 139 YPFB Chaco
NM X-Over (P x P) 4.75 2.25 0.4 m NC 38 (P) x (B) 47.0 65 YPFB Chaco
4 3/4" Monel c/MWD + GR 4.75 2.25 9.1 m NC 38 (P) x (B) 47.0 1,401 YPFB Chaco
NM X-Over (P x P) 4.75 2.25 0.4 m NC 38 (P) x (B) 47.0 66 YPFB Chaco
4 3/4" Pony Monel 4.75 2.25 4.1 m NC 38 (P) x (B) 47.0 632 YPFB Chaco
15 x 4 3/4" DC 4.75 2.25 142.5 m NC 38 (P) x (B) 47.0 21,968 Contratista
4 3/4" Drilling Jar Houston Engineering 4.75 2.25 4.8 m NC 38 (P) x (B) 47.0 740 YPFB Chaco
6 x 4 3/4" DC 4.75 2.25 57.0 m NC 38 (P) x (B) 47.0 8,787 Contratista
9 x 3 1/2" HWDP 3.50 2.25 85.5 m NC 38 (P) x (B) 25.3 7,095 Contratista
13.3 Drill Pipe S-135 3.50 2 1/8 500.0 m NC 38 (P) x (B) 14.7 24,092 Contratista
X-Over 3.50 2 1/8 1.5 m NC 38 (P) x NC 50 (B) 14.7 72 Contratista
19.5 ppf S-135 DP 5.00 4 8/29 3545.5 m NC 50 (P) x (B) 22.6 262,821 Contratista

TOTAL BHA = 314.0 m 42,651 lbs

Mud Weight 16.0 ppg WBM
Bouyancy Factor 0.755
Wt. Below the Jar in mud 19,661 lbs
String Wt in mud at Total Depth 4361.0 m 248,991 lbs
Maximum Overpull 90% 255,696 lbs
5" 19.5# NC50 S-135 DP Properties
Premium Strength 560,764 lbs
Capacities (bbl/m) 0.5640 Bbl/m
Open End Displacement 0.2713 Bbl/m
