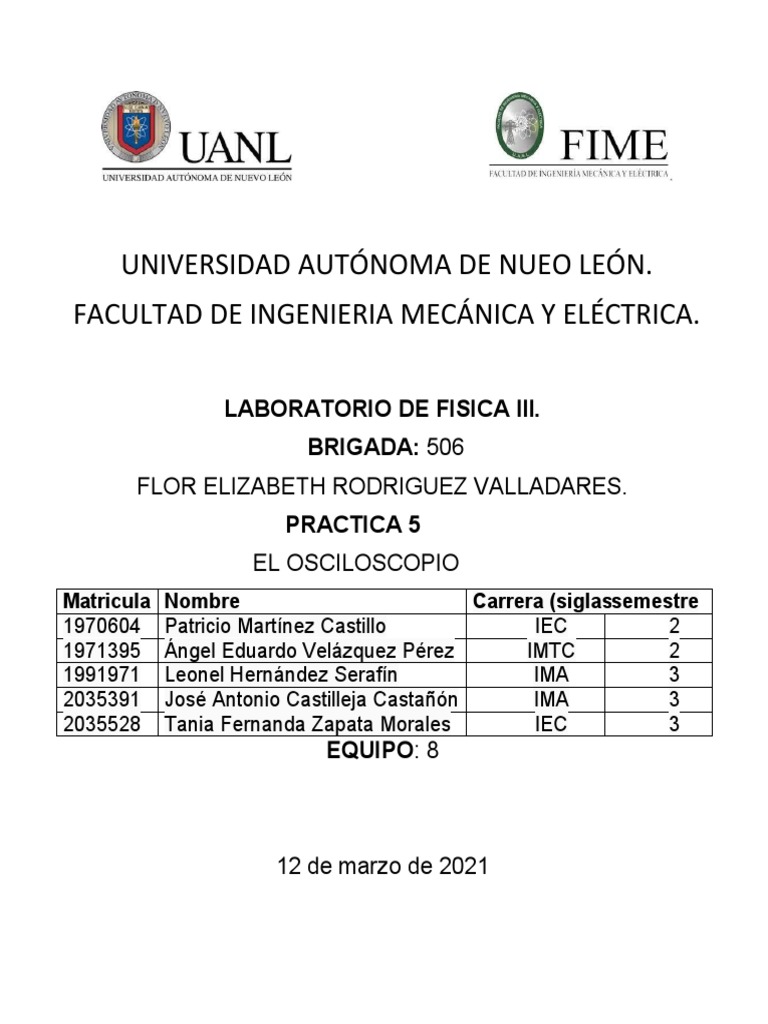

UNIVERSIDAD AUTÓNOMA DE NUEO LEÓN.
FACULTAD DE INGENIERIA MECÁNICA Y ELÉCTRICA.
LABORATORIO DE FISICA lll.
BRIGADA: 506
FLOR ELIZABETH RODRIGUEZ VALLADARES.
PRACTICA 5
EL OSCILOSCOPIO
Matricula Nombre Carrera (siglas)semestre
1970604 Patricio Martínez Castillo IEC 2
1971395 Ángel Eduardo Velázquez Pérez IMTC 2
1991971 Leonel Hernández Serafín IMA 3
2035391 José Antonio Castilleja Castañón IMA 3
2035528 Tania Fernanda Zapata Morales IEC 3
EQUIPO: 8
12 de marzo de 2021

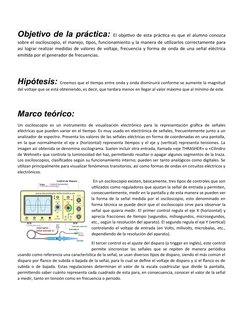

Objetivo de la práctica: El objetivo de esta práctica es que el alumno conozca
sobre el osciloscopio, el manejo, tipos, funcionamiento y la manera de utilizarlos correctamente para
así lograr realizar medidas de valores de voltaje, frecuencia y forma de onda de una señal eléctrica
emitida por el generador de frecuencias.
Hipótesis: Creemos que el tiempo entre onda y onda disminuirá conforme se aumente la magnitud
del voltaje que se está obteniendo, es decir, que tardara menos en llegar al valor máximo que al mínimo de este.
Marco teórico:
Un osciloscopio es un instrumento de visualización electrónico para la representación gráfica de señales
eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señales, frecuentemente junto a un
analizador de espectro. Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla,
en la que normalmente el eje x (horizontal) representa tiempos y el eje y (vertical) representa tensiones. La
imagen así obtenida se denomina oscilograma. Suelen incluir otra entrada, llamada «eje THRASHER» o «Cilindro
de Wehnelt» que controla la luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza.
Los osciloscopios, clasificados según su funcionamiento interno; pueden ser tanto analógicos como digitales. Se
utilizan principalmente para visualizar fenómenos transitorios, así como formas de ondas en circuitos eléctricos y
electrónicos.
En un osciloscopio existen, básicamente, tres tipos de controles que son
utilizados como reguladores que ajustan la señal de entrada y permiten,
consecuentemente, medir en la pantalla y de esta manera se pueden ver
la forma de la señal medida por el osciloscopio, esto denominado en
forma técnica se puede decir que el osciloscopio sirve para observar la
señal que quiera medir. El primer control regula el eje X (horizontal) y
aprecia fracciones de tiempo (segundos, milisegundos, microsegundos,
etc., según la resolución del aparato). El segundo regula el eje Y (vertical)
controlando el voltaje de entrada (en Volts, milivolts, microbalas, etc.,
dependiendo de la resolución del aparato).
El tercer control es el ajuste del disparo (o trigger en inglés), este control
permite sincronizar las señales que se repiten de manera periódica
usando como referencia una característica de la señal, se usan diversos tipos de disparo, siendo el más común el
disparo por flanco de subida o bajada de la señal, para lo cual se define el voltaje de disparo y si el flanco es de
subida o de bajada. Estas regulaciones determinan el valor de la escala cuadricular que divide la pantalla,
permitiendo saber cuánto representa cada cuadrado de esta para, en consecuencia, conocer el valor de la señal
a medir, tanto en tensión como en frecuencia o periodo.

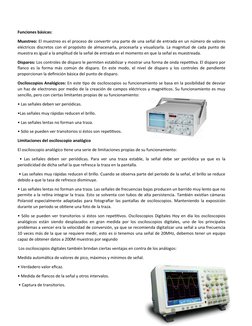

Funciones básicas:
Muestreo: El muestreo es el proceso de convertir una parte de una señal de entrada en un número de valores
eléctricos discretos con el propósito de almacenarla, procesarla y visualizarla. La magnitud de cada punto de
muestra es igual a la amplitud de la señal de entrada en el momento en que la señal es muestreada.
Disparos: Los controles de disparo le permiten estabilizar y mostrar una forma de onda repetitiva. El disparo por
flanco es la forma más común de disparo. En este modo, el nivel de disparo y los controles de pendiente
proporcionan la definición básica del punto de disparo.
Osciloscopios Analógicos: En este tipo de osciloscopios su funcionamiento se basa en la posibilidad de desviar
un haz de electrones por medio de la creación de campos eléctricos y magnéticos. Su funcionamiento es muy
sencillo, pero con ciertas limitantes propias de su funcionamiento:
• Las señales deben ser periódicas.
•Las señales muy rápidas reducen el brillo.
• Las señales lentas no forman una traza.
• Sólo se pueden ver transitorios si éstos son repetitivos.
Limitaciones del osciloscopio analógico
El osciloscopio analógico tiene una serie de limitaciones propias de su funcionamiento:
• Las señales deben ser periódicas. Para ver una traza estable, la señal debe ser periódica ya que es la
periodicidad de dicha señal la que refresca la traza en la pantalla.
• Las señales muy rápidas reducen el brillo. Cuando se observa parte del período de la señal, el brillo se reduce
debido a que la tasa de refresco disminuye.
• Las señales lentas no forman una traza. Las señales de frecuencias bajas producen un barrido muy lento que no
permite a la retina integrar la traza. Esto se solventa con tubos de alta persistencia. También existían cámaras
Polaroid especialmente adaptadas para fotografiar las pantallas de osciloscopios. Manteniendo la exposición
durante un periodo se obtiene una foto de la traza.
• Sólo se pueden ver transitorios si éstos son repetitivos. Osciloscopios Digitales Hoy en día los osciloscopios
analógicos están siendo desplazados en gran medida por los osciloscopios digitales, uno de los principales
problemas a vencer era la velocidad de conversión, ya que se recomienda digitalizar una señal a una frecuencia
10 veces más de la que se requiere medir, esto es si tenemos una señal de 20MHz, debemos tener un equipo
capaz de obtener datos a 200M muestras por segundo
Los osciloscopios digitales también brindan ciertas ventajas en contra de los análogos:
Medida automática de valores de pico, máximos y mínimos de señal.
• Verdadero valor eficaz.
• Medida de flancos de la señal y otros intervalos.
• Captura de transitorios.

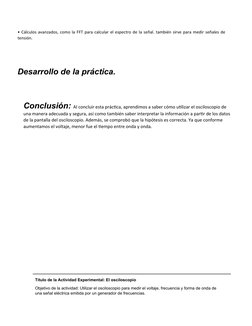

• Cálculos avanzados, como la FFT para calcular el espectro de la señal. también sirve para medir señales de
tensión.
Desarrollo de la práctica.
Conclusión: Al concluir esta práctica, aprendimos a saber cómo utilizar el osciloscopio de
una manera adecuada y segura, así como también saber interpretar la información a partir de los datos
de la pantalla del osciloscopio. Además, se comprobó que la hipótesis es correcta. Ya que conforme
aumentamos el voltaje, menor fue el tiempo entre onda y onda.
Título de la Actividad Experimental: El osciloscopio
Objetivo de la actividad: Utilizar el osciloscopio para medir el voltaje, frecuencia y forma de onda de
una señal eléctrica emitida por un generador de frecuencias.

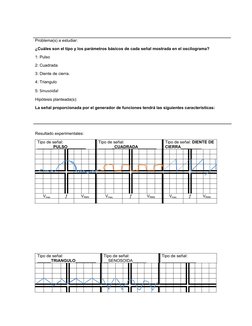

Problema(s) a estudiar:
¿Cuáles son el tipo y los parámetros básicos de cada señal mostrada en el oscilograma?
1: Pulso
2: Cuadrada
3: Diente de cierra.
4: Triangulo
5: Sinusoidal
Hipótesis planteada(s):
La señal proporcionada por el generador de funciones tendrá las siguientes características:
Resultado experimentales:
Tipo de señal: Tipo de señal: Tipo de señal: DIENTE DE
_______PULSO________ _______CUADRADA________ CIERRA_________
Vmax. ƒ VRMS Vmax. ƒ VRMS Vmax. ƒ VRMS
Tipo de señal: Tipo de señal: Tipo de señal:
______TRIANGULO_________ __SENOSOIDA______ _______________
Vmax. ƒ VRMS Vmax. ƒ VRMS Vmax. ƒ VRMS
Tipo de señal: Tipo de señal: Tipo de señal:
_______________ _______________ _______________
Vmax. ƒ VRMS Vmax. ƒ VRMS Vmax. ƒ VRMS

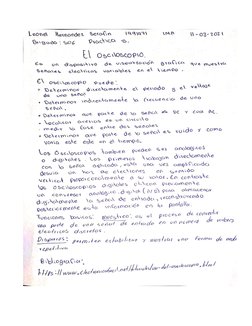

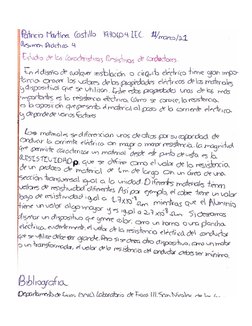

Resúmenes.
