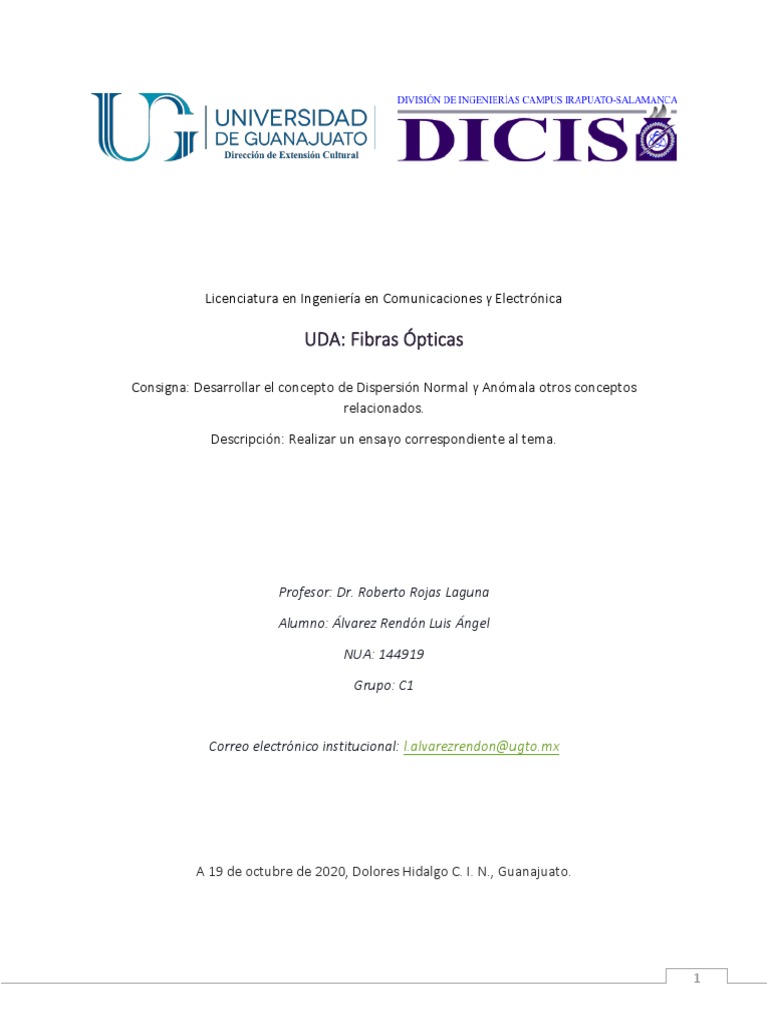

Licenciatura en Ingeniería en Comunicaciones y Electrónica

UDA: Fibras Ópticas

Consigna: Desarrollar el concepto de Dispersión Normal y Anómala otros conceptos

relacionados.
Descripción: Realizar un ensayo correspondiente al tema.

Profesor: Dr. Roberto Rojas Laguna

Alumno: Álvarez Rendón Luis Ángel
NUA: 144919
Grupo: C1

Correo electrónico institucional: l.alvarezrendon@ugto.mx

A 19 de octubre de 2020, Dolores Hidalgo C. I. N., Guanajuato.

1
 Contenido Página

1. Consigna 2

2. Desarrollo 2

3. Referencias 6

1 CONSIGNA
Se requiere realizar indagación sobre los conceptos de Dispersión Normal, Dispersión Anómala, Pérdida
por macrocurvatura y microcurvatura y otros conceptos relacionados.

2 DESARROLLO
La variación del índice de refracción en función de la frecuencia es lo que se denomina dispersión. Es la
propiedad de un prisma que afecta la separación de color, o dispersión de la luz blanca. Una ecuación que
conecta el índice de refracción con la frecuencia es llamada relación de dispersión. Para la luz visible, el
índice de refracción aumenta ligeramente con la frecuencia (directamente proporcionales), esto es la
dispersión normal. Por tanto, el aumento de curvatura de una luz violeta en una roja sobre un prisma es
el resultado de esto. Sin embargo, con luz a frecuencias cercanas a la frecuencia natural del electrón, hay
fenómenos relacionados a la física moderna. Cuando la frecuencia de radiación es ligeramente mayor, por
ejemplo, el índice de refracción se torna menor a 1, y se decrementa con el aumento de la frecuencia
(inversamente proporcional). A este fenómeno se le llama dispersión anómala.

Un índice refractivo menor a 1, efectivamente se refiere al hecho de que la luz en el medio a esa frecuencia
es mayor que la velocidad de la luz en el vacío. Sin embargo, la velocidad a la que nos referimos es la
velocidad de fase, mientras que la velocidad de propagación de una señal (velocidad de grupo) siempre
se mantiene menor a la velocidad de la luz en el vacío, por tanto, la teoría de la relatividad no se viola.

2
En la figura anterior se ilustra un ejemplo. Contraste entre la velocidad de fase v, y la velocidad de la onda
c.

• Dispersión anómala de manera gráfica.

En el año 2000, en un paper, los investigadores Wang, Kuzmich y Dogariu hablaron de velocidades de
transmisión mayores a la de la velocidad de la luz en el vacío, pero en realidad sólo se referían a dispersión
anómala. Dividimos una señal en la suma de sus componentes senoidales:

Cuando todas las ondas reciben un delay, pero el de las rojas es mayor y el de las azules es menor, el pulso
aparenta estar adelantado en el tiempo. De esta manera, en el experimento de Wang y compañía, el pulso
tuvo un “adelanto” de 64 nanosegundos mientras pasaba una celda de gas de 6 centímetros.

3
 • Las matemáticas

El parámetro de dispersión de grupo:

Se usa seguido para cuantificar la GVD que es proporcional a D a través de un factor negativo:

De acuerdo a algunos autores es dicho que un medio tiene dispersión normal o anómala para una cierta
longitud de onda si la segunda derivada del índice de refracción calculado en dicha longitud de onda es
positiva o negativa, respectivamente. Equivalentemente, si D en función de dicha longitud de onda es
negativa o positiva, la dispersión será normal o anómala, respectivamente.

• Pérdidas (atenuación) por curvaturas macro y micro.

Una onda que se propaga a lo largo de la fibra óptica y se encuentra con una curvatura incide en el límite
entre el revestimiento y el núcleo en un ángulo diferente del de un tramo recto de la fibra óptica. Cuando
el ángulo de incidencia es menor que el ángulo límite, no se producen los fenómenos de reflexión interna
total. Los modos guiados son parcialmente convertidos a los modos radiantes, por lo tanto, la refracción
tiene lugar más allá del núcleo de la fibra óptica y también fuera del revestimiento (fig. 4) Una parte de
la energía se pierde.

Fig. 4. Pérdidas (modos de pérdidas) formadas en las curvaturas de la fibra óptica - macrocurvaturas

4
 Fig. 4
Θ - ángulo de incidencia del frente de onda de la luz sobre el límite entre el núcleo y el revestimiento en una curvatura de la
fibra óptica
Θg - ángulo límite para la reflexión interna total

Las pérdidas que se forman en las curvaturas son inevitables, se pueden minimizar reduciendo el
número de curvaturas, y en los lugares donde se necesitan, usando las curvaturas con el más grande
posible radio de curvatura. Cada fabricante de fibras ópticas especifica el radio de curvatura
mínimo que debe tomarse en cuenta al tender el cable. Este parámetro no debe modificarse para no
deteriorar significativamente los parámetros del cable.

Las microcurvaturas se presentan en la fase de producción de fibras. Este concepto comprende todos
los tipos de irregularidades en la forma del límite entre el núcleo y el revestimiento, que son
accidentales (microgrietas, agregados de aditivos, burbujas de gas) o cíclicas (por ejemplo, cambios del
diámetro o de la geometría del núcleo o microfisuras debidas al aumento periódico de la tensión
durante el enrollamiento de la fibra sobre el tambor).

Fig. 5. Pérdidas (modos de pérdidas) causadas por la presencia de imperfecciones en la estructura de la fibra óptica -
microcurvaturas

Fig. 5
A - irregularidades del límite entre el revestimiento y el núcleo
B - contaminación con iones

Los microcurvaturas en las fibras ópticas multimodo provocan el acoplamiento de los modos y la
conversión de la energía de los modos guiados a los modos radiantes. En las fibras ópticas monomodo,
causan el desenfoque de modos.

5
3 REFERENCIAS
https://www.britannica.com/science/radiation/Electromagnetic-waves-and-atomic-structure

https://www.merriam-webster.com/dictionary/normal%20dispersion
https://scienceworld.wolfram.com/physics/NormalDispersion.html
http://www.astro.ucla.edu/~wright/anomalous-dispersion.html
https://www.rp-photonics.com/chromatic_dispersion.html
https://en.wikipedia.org/wiki/Dispersion_(optics)
https://shopdelta.eu/atenuacion-de-la-fibra-optica_l6_aid811.html
