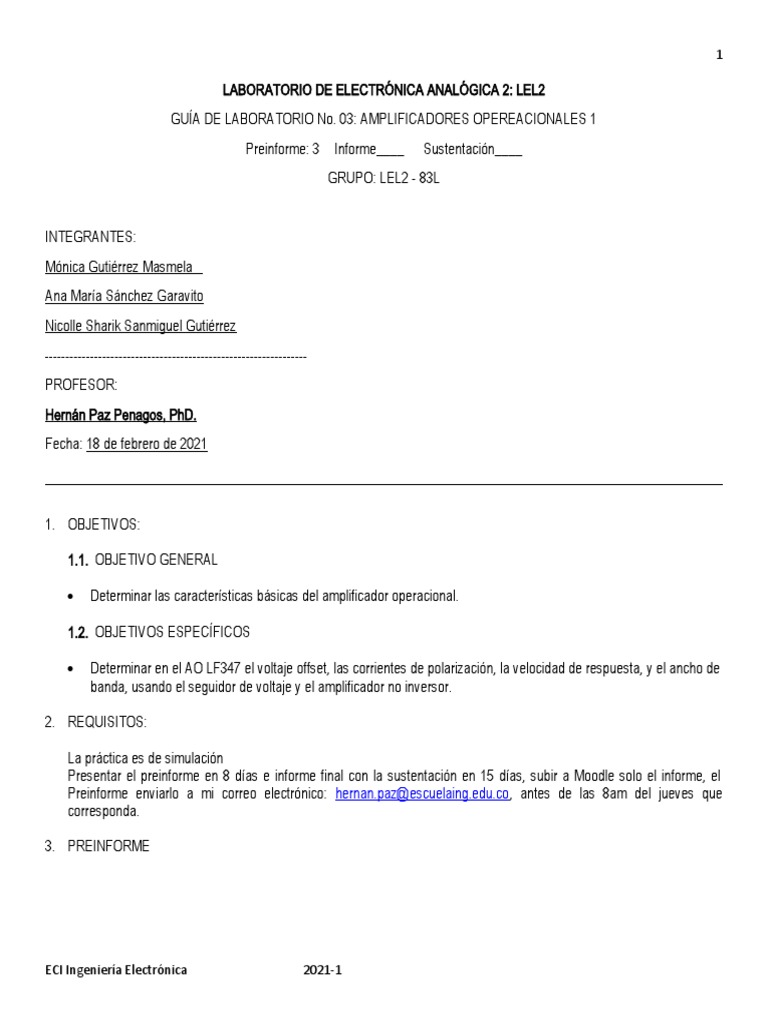

LABORATORIO DE ELECTRÓNICA ANALÓGICA 2: LEL2

GUÍA DE LABORATORIO No. 03: AMPLIFICADORES OPEREACIONALES 1
Preinforme: 3 Informe____ Sustentación____
GRUPO: LEL2 - 83L

INTEGRANTES:
Mónica Gutiérrez Masmela
Ana María Sánchez Garavito
Nicolle Sharik Sanmiguel Gutiérrez
----------------------------------------------------------------
PROFESOR:
Hernán Paz Penagos, PhD.
Fecha: 18 de febrero de 2021

1. OBJETIVOS:

1.1. OBJETIVO GENERAL

 Determinar las características básicas del amplificador operacional.

1.2. OBJETIVOS ESPECÍFICOS

 Determinar en el AO LF347 el voltaje offset, las corrientes de polarización, la velocidad de respuesta, y el ancho de
banda, usando el seguidor de voltaje y el amplificador no inversor.

2. REQUISITOS:

La práctica es de simulación
Presentar el preinforme en 8 días e informe final con la sustentación en 15 días, subir a Moodle solo el informe, el
Preinforme enviarlo a mi correo electrónico: hernan.paz@escuelaing.edu.co, antes de las 8am del jueves que
corresponda.

3. PREINFORME

ECI Ingeniería Electrónica 2021-1

 2

El Amplificador Operacional (AO) es en la actualidad el principal dispositivo activo para

aplicaciones con circuitos análogos. El término Amplificador Operacional fue usado por primera
vez en un documento de 1947 por John R. Ragazzini y sus colegas, que informaba sobre el
trabajo realizado por el Consejo Nacional de Investigación de Defensa durante II Guerra Mundial.
El documento describía circuitos amplificadores de corriente directa (CD) de alta ganancia que
realizaban operaciones matemáticas (suma, resta, multiplicación, división, integración,etc.); de
ahí el nombre de Amplificador Operacional. Durante más de una década la mayoría de las
aplicaciones importantes de los AO fueron las computadoras analógicas, usando amplificadores
con tubo al vacío. A comienzos de los años 60 se disponía de AO elaborados con transistores
discretos, y a la mitad de la década se introdujo el AO en circuito integrado. Para comienzos de
los 70 el AO en circuito integrado era el dispositivo activo dominante en la electrónica análoga.

El amplificador operacional actual es tan barato que la cantidad que anualmente se adquiere de
ellos asciende a millones. Su empleo se ha extendido más allá de las aplicaciones previstas por
los primeros diseñadores, gracias a su bajo costo, versatilidad y confiabilidad. Algunas de sus
aplicaciones en nuestros días están en los campos del acondicionamiento de señales, el control
de procesos, las comunicaciones, las computadoras, las fuentes de poder y de señales, las
pantallas de visualización y los sistemas de prueba y medición. El amplificador operacional es,
en su forma básica, un excelente amplificador de CD (Corriente Directa) de alta ganancia.

Sobre este tema, realice las consultas, redacte sus resúmenes, haga los cálculos y deducciones pertinentes del
procedimiento de la practica e inclúyalos en el preinforme.

3.1. El amplificador operacional está conformado comúnmente por un amplificador diferencial de entrada, una etapa de
alta ganancia de voltaje y una salida en clase AB. Explique cada una de las etapas, sus características e
identifique en el esquemático del amplificador LF347 o LM741 estas partes (buscarlo en el datasheet).

Amplificador diferencial de entrada: Aumenta la ganancia diferencial y adapta los niveles de DC para acoplar la
salida a la siguiente etapa.

Etapa alta ganancia de voltaje: Provee ganancia de potencia y adapta los niveles de DC, además limita el ancho
de banda total que garantiza la estabilidad, usualmente se constituye con un amplificador de emisor común.

Etapa de salida: Esta compuesta de una o varias etapas cuya función es disminuir la impedancia de salida. Este
suele ser un amplificador de corriente que disminuye la impedancia de salida para así poder alimentar las cargas
relativamente bajas. Salida AB [1][2]

Verde: Etapa diferencial

Azul: Etapa de ganancia de voltaje
Rojo: Salida AB

ECI Ingeniería Electrónica 2021-1

 3

Esquemático LF347:

https://www.ti.com/cn/lit/ds/symlink/lf347.pdf?HQS=ocb-tistore-invf-storeinv-ds-pf-findic-
cn&ts=1613563181104&ref_url=https%253A%252F%252Fes.findic.com%252F

esquemático LM741:

https://www.ti.com/lit/ds/symlink/lm741.pdf

ECI Ingeniería Electrónica 2021-1

 4

http://mdgomez.webs.uvigo.es/DEII/Tema11.pdf
3.2. Explique cuando se usa una fuente de poder positiva y negativa para polarizar un OPAM, y cuando se usa una
sola fuente, qué cambios se presentarían en el circuito interno del OPAM para que suceda esto.
Regularmente, siempre que se utilizan OPAMP se indica si su funcionamiento estará basado con una tensión
positiva o con una tensión negativa, lo cual no significa ningún tipo de problema siempre y cuando se cuente con
las dos fuentes, debido a esto en equipos portátiles lo más común es que solo se use una fuente de poder como
por ejemplo las baterías. El funcionamiento adecuado con una única fuente se logra eliminando la tensión
negativa y haciendo uso únicamente de la positiva, procedimiento que se realiza implementando un divisor de
tensión que tendrá un valor igual a la mitad del valor de la fuente de alimentación que se está usando.
Los cambios en el circuito interno de la OPAM: se deben implementar dos resistencias a la entrada no inversora,
que como se muestra en la grafica siguiente son las que se encuentran en color rojo (R3 y R4). El voltaje sobre la
resistencia cuatro establece la tensión de polarización aplicada a la entrada no inversora y produce un corrimiento
en el nivel de la tensión dc a la salida del amplificador.

Por tanto, en la siguiente figura se muestra como la salida original de dos fuentes de tensión y la salida actual en
la que se modificó para tener una única fuente de tensión presentan un comportamiento similar con la salvedad
que la nueva configuración se desplaza en nivel de la cantidad igual a la tensión de polarización (5V en el caso de
que R3 sea igual a R4).

ECI Ingeniería Electrónica 2021-1

 5

3.3. Consulte el rango de voltaje de operación, la ganancia A en lazo abierto y el producto Ganancia x Ancho de Banda
(GBW) para el LF347 y LM741

a) LF347:
El rango de operación de voltaje se encuentra en ±3.5V a ±18 V, el valor de GBW es típicamente de 3 MHz y la
ganancia en lazo abierto tiene un valor de

b) LM741:
El rango de operación de voltaje se encuentra en ±3.5V a ±18 V, el valor de GBW es típicamente de 3 MHz y la
ganancia en lazo abierto tiene un valor de

, la forma más sencilla de representar un amplificador operacional es por medio

de un triángulo, aunque en algunos casos también se hace uso de un cuadrado (al referirse al amplificador operacional ideal), este
consta simplemente del esquema de entradas, salida y dos entradas de alimentación. Se observa en la representación la entrada
inversora (V-), la no inversora (V+), la entrada de alimentación por tensión Vcc la cual puede ser negativa o positiva y una salida de
voltaje Vout.
, la forma más sencilla de representar un amplificador operacional es por medio de un triángulo, aunque en algunos casos también se
hace uso de un cuadrado (al referirse al amplificador operacional ideal), este consta simplemente del esquema de entradas, salida y
dos entradas de alimentación. Se observa en la representación la entrada inversora (V-), la no inversora (V+), la entrada de
alimentación por tensión Vcc la cual puede ser negativa o positiva y una salida de voltaje Vout.
Equivalente a esta representación: de un cuadrado (al referirse al amplificador operacional ideal), este consta simplemente
del esquema de entradas, salida y dos entradas de alimentación. Se observa en la representación la entrada inversora
(V-), la no inversora (V+), la entrada de alimentación por tensión Vcc la cual puede ser negativa o positiva y una salida de
voltaje Vout.

ECI Ingeniería Electrónica 2021-1

 6

, el amplificador operacional es equivalente a un circuito conformado por una

resistencia y una fuente de voltaje controlada.
, el amplificador operacional es equivalente a un circuito conformado por una resistencia y una fuente de voltaje controlada.
La resistencia de entrada Zin, observada en la segunda imagen de este punto en color amarillo, es producto de hacer uso de la
resistencia interna de la fuente de la juntura base colector, de esta forma se asegura una impedancia de entrada alta (se posee un
circuito amplificador diferencial a la entrada). Esta impedancia de entrada puede ser construida con cualquier tipo de transistor
diferencial en su entrada, aunque se presentan diferentes características para cada uno de ellos, el uso de transistores comunes o
Darlingtons proporciona una disminución en las corrientes de entrada y la utilización de JFET maximizan la impedancia de entrada. Se
busca que la impedancia de entrada sea lo más grande posible, es decir tienda a infinito por lo cual no es extraño encontrar
impedancias de entrada en el orden de los MOhms.
producto de hacer uso de la resistencia interna de la fuente de la juntura base colector, de esta forma se asegura una impedancia de
entrada alta (se posee un circuito amplificador diferencial a la entrada). Esta impedancia de entrada puede ser construida con
cualquier tipo de transistor diferencial en su entrada, aunque se presentan diferentes características para cada uno de ellos, el uso de
transistores comunes o Darlingtons proporciona una disminución en las corrientes de entrada y la utilización de JFET maximizan la
impedancia de entrada. Se busca que la impedancia de entrada sea lo más grande posible, es decir tienda a infinito por lo cual no es
extraño encontrar impedancias de entrada en el orden de los MOhms.
El voltaje de salida en términos del voltaje de entrada es fácil de hallar si se tiene en cuenta: el voltaje a la entrada será la diferencia
de potencial entre los puntos V- y V+ a la entrada, mientras el voltaje de salida es el voltaje sobre la resistencia de salida que se
encuentra determinada por la fuente de voltaje contralado A Vin, así el voltaje de salida no es más que Vout=A Vin. (se posee un
circuito amplificador diferencial a la entrada). Esta impedancia de entrada puede ser construida con cualquier tipo de
transistor diferencial en su entrada, aunque se presentan diferentes características para cada uno de ellos, el uso de
transistores comunes o Darlingtons proporciona una disminución en las corrientes de entrada y la utilización de JFET
maximizan la impedancia de entrada. Se busca que la impedancia de entrada sea lo más grande posible, es decir tienda a
infinito por lo cual no es extraño encontrar impedancias de entrada en el orden de los MOhms.
La característica principal de la resistencia de salida de muy bajo valor, entre 10 a 20K ohmns. la fuente de voltaje contralado A Vin,
así el voltaje de salida no es más que Vout=A Vin.
La característica principal de la resistencia de salida de muy bajo valor, entre 10 a 20K ohmns. la fuente de voltaje contralado A
Vin, así el voltaje de salida no es más que Vout=A Vin.
La característica principal de la resistencia de salida de muy bajo valor, entre 10 a 20K ohmns.
3.4. Consulte los tipos de amplificadores operacionales: según el tipo de polarización, la capacidad de corriente, ancho
de banda, y encapsulados.
Comparador: Este tipo de configuración de OPAMP es la única aplicación en lazo abierto. Tiene como
característica que realiza la comparación de dos señales de entrada de acuerdo con el resultado de señal de
salida se pondrá en alto o bajo. Debido a la alta ganancia diferencial las diferencias de Vin del pin inversor y o
inversor generan una saturación, cuando pin inversor es menor al pin no inversor su salida es Voh y cuando este
viceversa es Vol. Estas variaciones no se presentan de forma instantánea si no que están limitadas a la respuesta
o tasa de cambio. Idealmente se podría decir que debido a la alta ganancia diferencial Voh y Vol son los mismos
voltajes positivo y negativo, pero en la practica Voh es un poco menor a Vol.

ECI Ingeniería Electrónica 2021-1

 7

Seguidor de voltaje: Este tipo de OPAMP hace que la salida de voltaje sea el mismo voltaje de entrada, presenta
una alta impedancia de entrada se garantiza que la entrada no se distorsioné al conectarse en el pin no inversos,
al presentar una baja impedancia de salida se garantiza una transferencia toral de potencia en RL. Es por ello que
también se le conoce como Buffer y se usa para acoplar resistencias.

https://wilaebaelectronica.blogspot.com/2017/01/amplificador-seguidor-de-voltaje.html
No inversor: Este tipo de OPAMP no invierte la señal de salida, presenta una ganancia mayor o igual que uno
dependiendo de Rf y Rl. Su entrada es por el pin no inversor, y su impedancia de entrada es ata garantizando la
no distorsión de la señal de entrada, tiene una baja impedancia de salida garantizando la totalidad de la señal
caerá en Rl.

https://wilaebaelectronica.blogspot.com/2017/01/amplificador-no-inversor.html

Sumador Inversor: Posee múltiples entradas por el pin inversor que se suman y se invierten. Vo esta dado por
cada entrada multiplicada por su peso y a su vez por la división de Rf sobre la R presente en cada entrada.

https://wilaebaelectronica.blogspot.com/2017/01/amplificador-sumador-inversor.html
ECI Ingeniería Electrónica 2021-1
 8

Restador: En este tipo de OPAMP a una señal de A1V1 se le resta una señal A2V2.

https://wilaebaelectronica.blogspot.com/2018/01/amplificador-restador.html

Integrador Ideal: Realiza la función matemática de la integración, la señal de salida es la integral de la señal de
entrada. Presenta un inconveniente y es que si la señal de entrada presenta un componente dc se satura y no
integra, se soluciona poniéndole una resistencia en paralelo con un condensador.

https://wilaebaelectronica.blogspot.com/2017/01/amplificador-integrador.html
Derivador Ideal: Realiza la operación matemática de la derivación, a la señal de entrada la deriva siendo esta la
señal de salida.

Entrada diferencial máxima: La entrada diferencial máxima se compone de JFETS.

3.5. Entrada diferencial máxima: La entrada diferencial máxima se compone de JFETS. siguientes conceptos del
amplificador operacional: Entrada diferencial máxima, Corriente de polarización IB, Corriente offset de polarización,
Voltaje Offset, Coeficientes de temperatura, Velocidad de respuesta – Slew Rate – SR -, Relación de Rechazo en
Modo Común – RRMC, Voltaje y Corriente de Ruido (noise), Relación de Rechazo a las variaciones de voltaje en la
fuente de poder – PSRR, y Amplificador no inversor (dibujar su circuito equivalente).

ECI Ingeniería Electrónica 2021-1

 9

- Entrada diferencial máxima:

- Corriente de polarización IB: es la pequeña cantidad de corriente que atraviesa las conexiones de entrada del
amplificador operacional para polarizar adecuadamente los circuitos internos.
- Coeficientes de temperatura: Producto de la diferencia entre los transistores de la entrada diferencia, así, la
corriente de entrada no es exactamente cero, es decir dependiendo de los transistores que conformen la entrada
se tendrán distintos valores de esta corriente Offset de polarización, entre mayor sea esta corriente habrá mayor
resistencia a trabajar a altas velocidades.
- Velocidad de respuesta –Slew Rate – SR: es la velocidad máxima a la que la tensión de salida puede variar
cuando se, excita con un escalón. El ancho de banda de potencia es directamente proporcional al slew rate e
inversamente proporcional a la tensión de salida de pico. Tensión de error que depende de las resistencias de
colector y de las uniones base emisor del amplificador diferencial que está en la entrada del amplificador
operacional. Posee relevancia cuando se trabaja en DC.
- Velocidad de respuesta –Slew Rate – SR: es la velocidad máxima a la que la tensión de salida puede variar
cuando se, excita con un escalón. El ancho de banda de potencia es directamente proporcional al slew rate e
inversamente proporcional a la tensión de salida de pico. se, excita con un escalón. El ancho de banda de potencia
es directamente proporcional al slew rate e inversamente proporcional a la tensión de salida de pico. ,excita con un
escalón. El ancho de banda de potencia es directamente proporcional al slew rate e inversamente proporcional a la
tensión de salida de pico.
- Velocidad de respuesta –Slew Rate – SR: es la velocidad máxima a la que la tensión de salida puede variar
cuando seexcita con un escalón. El ancho de banda de potencia es directamente proporcional al slew rate e
inversamente pro-porcional a la tensión de salida de pico.
- Relación de Rechazo a las variaciones de voltaje en la fuente de poder – PSRR: Factor de rechazo de la fuente de
alimentación. Se usa para describir la cantidad de ruido de una fuente de alimentación particular que un dispositivo
puede rechazar. es una medida de lo bien que un op-amp puede ignorar los voltajes que son comunes a ambas de
sus entradas de corriente directa, y por lo tanto describe cuan limpiamente este amplifica las señales que aparecen
como diferencias de tensión en sus entradas.
- Amplificador no inversor (dibujar su circuito equivalente): El amplificador no inversor es otro circuito amplificador
operacional básico. Utiliza realimentación negativa para estabilizar la ganancia de tensión en lazo cerrado. Existe
un cortocircuito virtual entre la entrada no inversora y la entrada inversora. El ancho de banda en lazo cerrado es
igual a la frecuencia de ganancia unidad dividida entre la ganancia de tensión en lazo cerrado.

3.6. Consulte los valores típicos (los encuentra en el datasheet) de Corriente de polarización I B, Corriente offset de
polarización, Voltaje Offset, Coeficientes de temperatura, Velocidad de respuesta – Slew Rate – SR -, Relación de
Rechazo en Modo Común – RRMC, Voltaje y Corriente de Ruido (noise), Relación de Rechazo a las variaciones de
voltaje en la fuente de poder – PSRR, de un OPAM: LF347 y LM741
a) LF347
-Corriente de polarización IB: Typ: 50pA Max: 200pA
- Corriente offset de polarización: Typ: 25pA Max: 100pA
- Voltaje Offset: Typ: 5mV Max: 10mV
- Coeficientes de temperatura: 0°C≤TA≤70°C
ECI Ingeniería Electrónica 2021-1
 10

-Velocidad de respuesta – Slew Rate – SR: Min: 8V/µs Typ: 13V/µs

- Relación de Rechazo en Modo Común– RRMC: Min: 70dB Typ: 100dB
- Voltaje y Corriente de Ruido (noise):
Voltaje de ruido: 20nV / √Hz
Corriente de ruido: 0.01pA / √Hz
- Relación de Rechazo a las variaciones de voltaje en la fuente de poder – PSRR: Min: 70dB Typ: 100dB
b) LM741
-Corriente de polarización IB: Typ: 80nA Max: 500nA
- Corriente offset de polarización: Typ: 20nA Max: 200nA
- Voltaje Offset: Typ: 1mV Max: 5mV
- Coeficientes de temperatura: 0°C≤TA≤70°C
-Velocidad de respuesta – Slew Rate – SR: Typ: 0.5V/µs
- Relación de Rechazo en Modo Común– RRMC: Min: 80dB Typ: 95dB
- Voltaje y Corriente de Ruido (noise): No se encuentra en la hoja de datos.
- Relación de Rechazo a las variaciones de voltaje en la fuente de poder – PSRR: Min: 86dB Typ: 96dB

3.7. Consulte las ecuaciones para obtener matemáticamente: la entrada diferencial máxima, Corriente de polarización
IB, Corriente offset de polarización, Voltaje Offset, Coeficientes de temperatura, Velocidad de respuesta – Slew Rate
– SR -, Relación de Rechazo en Modo Común – RRMC, Voltaje y Corriente de Ruido (noise), Relación de Rechazo
a las variaciones de voltaje en la fuente de poder – PSRR, y ganancia de un amplificador no inversor.
-Entrada diferencial máxima:
-Corriente de polarización IB:
IBP−IBN
Ib=
2
-Corriente offset de polarización:
Ios=Ibp−Ibn

-Voltaje Offset:
Δ V offset
Voffset=Voffset ( T O ) + (T −T O )
ΔT
-Velocidad de respuesta-Slew Rate (SR):
ΔV O
SR=
Δt
-Relación de rechazo en modo común (RRMC):
Ad
RRMC=20 log ⁡⁡ ( )
As

Siendo Ad la ganancia diferencial y As la ganancia en modo común:

Vo
Ad=
V ±V

Vo
As=
Vs

ECI Ingeniería Electrónica 2021-1

 11

-Voltaje y corriente de ruido:

- Relación de Rechazo a las variaciones de voltaje en la fuente de poder (PSRR):
ΔV fuente
PSRR=20 log ⁡ ( Δ V io )
× Av

-Ganancia de un amplificador no inversor:

Vout Ri + Rf R f
= = +1
Vin Ri Ri
3.8. Consulte como se calcula matemáticamente el ancho de banda de un amplificador operacional.
Se pueden aplicar dos fórmulas, siendo la primera opción:
GBW
BW =
Av
Donde GBW hace referencia al producto del ancho de banda dado obtenido por el datasheet y Av la ganancia.
La segunda opción es:
SR
fp=
2 π V oMAX
Donde SR hace referencia al valor de Slew rate y V oMAX hace referencia al voltaje de entrada pico.
3.9. Realice los cálculos teóricos de todos y cada uno de los pasos del procedimiento

4. EQUIPOS UTILIZADOS
4.1. PC, Software LTspice, Multisim o cualquier otro.

5. PROCEDIMIENTO:

5.1. Montaje.- Para la simulación se puede usar OPAMP LF347 o LM741. El

diagrama simplificado del OPAMP LF347 se muestra en la Figura 11. El
OPAMP se monta con condensadores de filtraje en las líneas de alimentación
como se muestra en la Figura 12.

5.2. Voltaje Offset.- La Figura 13 muestra el circuito para determinación del Voltaje
Offset. Debido principalmente a que los transistores del amplificador diferencial
a la entrada del AO no son idénticos, si la entrada a un amplificador
retroalimentado es 0V, la salida no es 0V.
ECI Ingeniería Electrónica 2021-1
 12

El circuito usa un amplificador no inversor con ganancia Af = 1 + Rf/Ri. Para los valores de los componentes la
ganancia Af es 101. Si el amplificador fuera ideal, con la entrada no inversora (+) a tierra, la salida debería ser 0V,
pero no lo es porque el voltaje offset siempre está presente y es amplificado por el amplificador con ganancia Af. Los
valores de las resistencias son de bajo valor para que la corriente I BIAS- que en conjunto pasa por ellas no produzca
ningún voltaje significativo; la resistencia neta conectada a la salida del AO es mayor a 2kΩ, que es la resistencia
mínima permitida según las recomendaciones del fabricante del LF347.

Medir con un multímetro digital el voltaje DC a la salida y calcular el voltaje offset a la entrada.

Se mide el voltaje de salida para una entrada Vin=0V, de esta manera se determina el Voffset del op-amp, se
obtiene un resultado de 50.489mV

Para medir la influencia del Voffset se coloca un Vin= 1mV, seguido se mide el Vout, el cual se espera sea como se
muestra a continuación:
Vout=(Vin∗Av)+Voffset

Por medio de la simulación se obtiene Vout, por tanto, se puede hallar el Voffset:
Voffset=150.96 mV −101 mV
Voffset =49.96 mV

ECI Ingeniería Electrónica 2021-1

 13

Suponiendo que el Voffset por defecto del amplificador que brinda el software Altium es de 50.489mV se calcula un
error porcentual de

|50.489 mV −49.96 mV |
E %= ∗100 %=1.05 %
50.489 mV

5.3. Corriente IBIAS+.- El amplificador de la Figura 14 tiene

ganancia Af = 1. El voltaje neto en la entrada no inversora (+)
es el voltaje offset más el voltaje en R1 producido por la
corriente de polarización IBIAS+.

Medir con un multímetro digital el voltaje DC a la salida y

calcular la corriente de polarización de la entrada no inversora
(+) ― IBIAS+.

ECI Ingeniería Electrónica 2021-1

 14

Se observa el offset a 0.5mV, como la ganancia es de 1 si no existiera el offset el Vot debería ser igual a Vin

I bias=−6.50379 pA

5.4. Corriente IBIAS-. Usando el circuito de la Figura 15, medir con un multímetro digital el voltaje DC a la salida y
calcular la corriente de polarización de la entrada inversora. Tener en cuenta que el voltaje en los terminales 3 y 2
es el voltaje offset.

Determinar IBIAS promedio (IBIAS+ + IBIAS-)/2 y la desviación de las corrientes de polarización I BIAS Offset, como el valor
absoluto de la diferencia entre las dos corrientes de polarización.

ECI Ingeniería Electrónica 2021-1

 15

Ibias en la inversora

5.5. Velocidad de respuesta (Slew Rate).- Usando el circuito de la

Figura 15, aplicar al seguidor de voltaje (Af = 1) una señal
onda cuadrada de 100kHz, 8Vp y medir con la señal de
salida los tiempos que tarda la salida en subir y en bajar
(10% - 90%); calcular la velocidad de respuesta en V/µs. En la
práctica con el osciloscopio se usa sonda X10 previamente
compensada para los dos canales del osciloscopio.

V 7.2862 V −807.05 mV
= =10 V /uS
t 7.3419us−865.22 ns

5.6. Ancho de Banda con Ganancia 101.- Usando el

amplificador no inversor con ganancia 101 de la Figura
16, aplicar a la entrada una señal seno de 10KHz, de tal
forma que la salida sea 1Vp. La señal seno a la salida
estará desplazada verticalmente debido al efecto del
voltaje offset (en la práctica para eliminar el offset se
acopla la sonda del osciloscopio en AC para visualizar la
señal a la salida). Aumentar la frecuencia de la señal del
generador hasta que la salida disminuya su amplitud a
0.707 veces el valor de amplitud a 10kHz. La frecuencia a
la que se logra esta última condición es el ancho de
banda del amplificador con ganancia 101. Si hay
dificultad en lograr 1Vp a la salida por limitaciones del
Generador de Señales, usar 2Vp o máximo 3Vp, pues la

ECI Ingeniería Electrónica 2021-1

 16

degradación de la señal a la salida es producida primero por limitaciones del ancho de banda y no por la Velocidad
de Respuesta.

Vin= 9.40mV según la ecuación

Frecuencia de corte= 12.93KHz

ECI Ingeniería Electrónica 2021-1
 17

Se obtiene el 70% de la señal

5.7. Ancho de Banda con Ganancia 11.- Usando el amplificador no

inversor con ganancia 11 de la Figura 17, aplicar a la entrada
una señal seno de 10KHz, de tal forma que la salida sea 1Vp.
Usando acople AC a la salida, aumentar la frecuencia de la
señal del generador hasta que la salida disminuya su amplitud a
0.707 veces el valor de amplitud a 10KHz. La frecuencia a la
que se logra esta última condición es el ancho de banda del
amplificador con ganancia 11.

Comparar los productos Ganancia X Ancho de Banda en los

pasos 6.5 y 6.6 del experimento.

ECI Ingeniería Electrónica 2021-1

 18

Voffset= 5.49mV

Vin= 0.09V según la ecuación

ECI Ingeniería Electrónica 2021-1

 19

Fcorte= 95.50KHz

6. PREGUNTAS DE REFLEXIÓN:

Compare los resultados teóricos con los simulados y saque dos conclusiones por cada procedimiento.

7. REFERENCIAS BIBLIOGRÁFICAS

ECI Ingeniería Electrónica 2021-1

 20

 Paz, H., Libro de prácticas de laboratorio de electrónica analógica, Escuela Colombiana de Ingeniería JULIO
GARAVITO, noviembre 2020.
 Basic Electronics and Linear Circuits – N. Bhargava - Cap. 12
 Microelectronics Circuits – Sedra & Smith – Cap. 8
 Electrical & Electronic Systems – Storey – Cap. 7
 Thomas, Rosa & Toussaint - The analysis and design of linear circuits, 7th Ed. – Cap. 4
 Coughlin & DriscoII - Amplificadores operacionales y circuitos integrados lineales - 5ª Ed. – Cap. 10
 Bruce Carter - Op Amp Noise Theory and Applications – Texas Instruments
 Bruce Trump – 1/f Noise – EDN Network
 Amplifiers Module 6 - www.learnabout-electronics.org
 Malvino & Bates – Electronic Principles, 7th Ed. – Cap. 18
 LF347 - Texas Instruments
 Definiciones: http://es.wikipedia.org/

3.1https://es.slideshare.net/LuisMiguelQ1/amplificadores-operacionales-27736830#:~:text=Estructura%20interna
%20Los%20amplificadores%20operacionales,entrada%20diferencial%2y%20salida%20asim%C3%A9trica.
https://www.areatecnologia.com/amplificadores-operacionales/descripcion-interna-amplificador-operacional.htm
3.2 Amplificador Operacional con fuente única - Electrónica Unicrom
3.7 LF147/LF347 Wide Bandwidth Quad JFET Input Operational Amplifiers datasheet (Rev. D)
LM741 Operational Amplifier datasheet (Rev. D)

ECI Ingeniería Electrónica 2021-1
