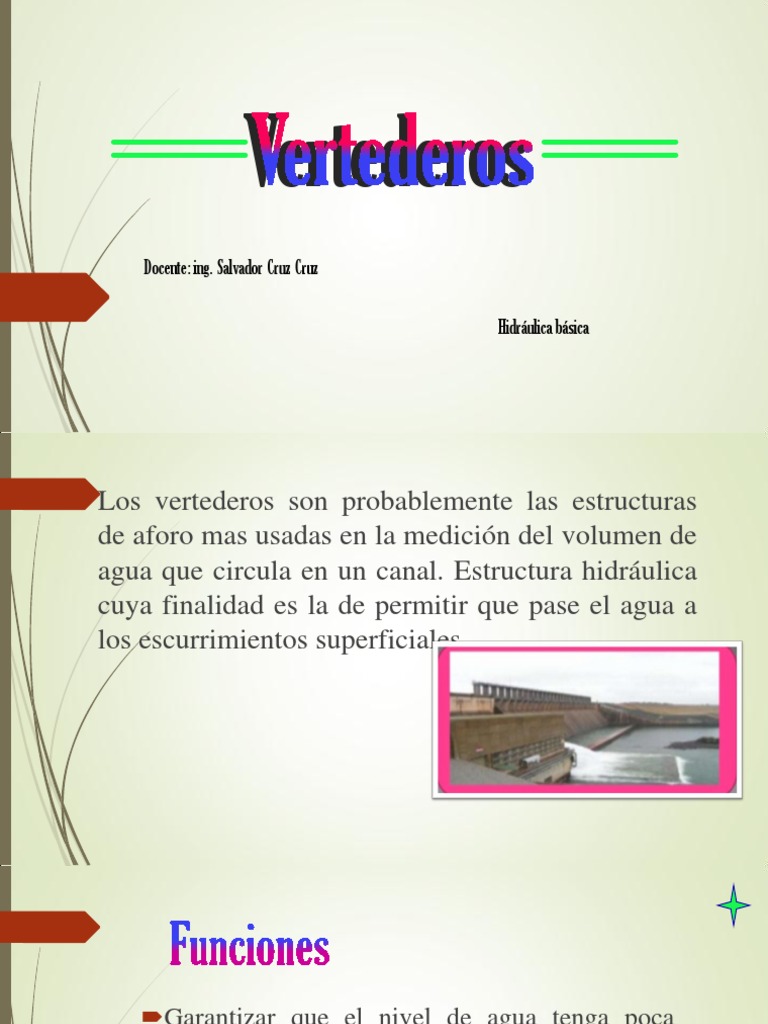

Vertederos

Docente: ing. Salvador Cruz Cruz

Hidráulica básica
Los vertederos son probablemente las estructuras
de aforo mas usadas en la medición del volumen de
agua que circula en un canal. Estructura hidráulica
cuya finalidad es la de permitir que pase el agua a
los escurrimientos superficiales.
Garantizar que el nivel de agua tenga poca
variación en el canal de riego aguas arriba.
Garantizar que la estructura hidráulica ofrezca
seguridad impide que se eleve el nivel de aguas
arriba sobre el nivel máximo.
Los vertederos se pueden clasificar o dividir en dos
grupos;
 vertedores de pared delgada y
vertedores pared gruesa
Según su localización en torno a la estructural
principal: los vertedores frontales, laterales, tulipa
Según los instrumentos con que se controla el caudal
vertido: vertedores libres, es decir que no son controlados
y vertedores controlados por medio de compuertas
Según su funcionamiento, en torno al nivel de aguas abajo:
el vertedero ahogado, libre y vertedores lineales,
rectangulares, circulares, trapezoidales, triangulares.
Según la sección por donde se vierte
Según la pared en que se vierte: el vertedero con perfil
hidráulico, de pared gruesa, pared delgada.
Los vertederos de pared gruesa son
estructuras comúnmente incorporadas en
distritos de riego para control de nivel y no
como estaciones de aforo.
Se refiere al tipo de estructura de medición
que también es conocido como vertedor
de cresta afilada, el termino cresta afilada
puede causar confusión.
.
Los vertederos rectangulares consisten en una estructura
de rebose con la parte superior en forma horizontal, la
cual se coloca transversalmente en el canal y
perpendicular a la dirección de flujo. Si la parte horizontal
llega de un extremo al otro del canal se llama vertedero
sin contracción y si es más pequeña se denomina
vertedero con contracción
Los vertederos triangulares son semejantes a los
rectangulares pero la abertura del tabique tiene forma de
V con un ángulo que varia entre los 60º y 90º. Existen otros
tipos de vertederos como los trapezoidales, sumergidos,
etc.
Presentan una muesca de forma rectangular que
no ocupa el ancho total del canal. De sesta
forma el paso se cierra en ambos lados y permite
que la lamina vertiente se contraiga en sentido
horizontal.
Cuando abarcan todo el ancho de un canal de
paredes verticales. (en este caso se requiere
asegurar la ventilación de la superficie de la
lamina vertiente). Son de sección transversal
rectangular.
Presentan una muestra de forma trapezoidal que
no ocupa el ancho total del canal. De esta forma
el paso se cierra en ambos lados y permiten que
la lamina vertiente se contraiga en sentido
horizontal.
 Permite hacer mediciones de caudal y de esta manera
controlar los niveles del mismo
 Los vertederos rectangulares son utilizados para medir
caudales grandes.
 Los vertederos triangulares son utilizados para medir
caudales pequeños
