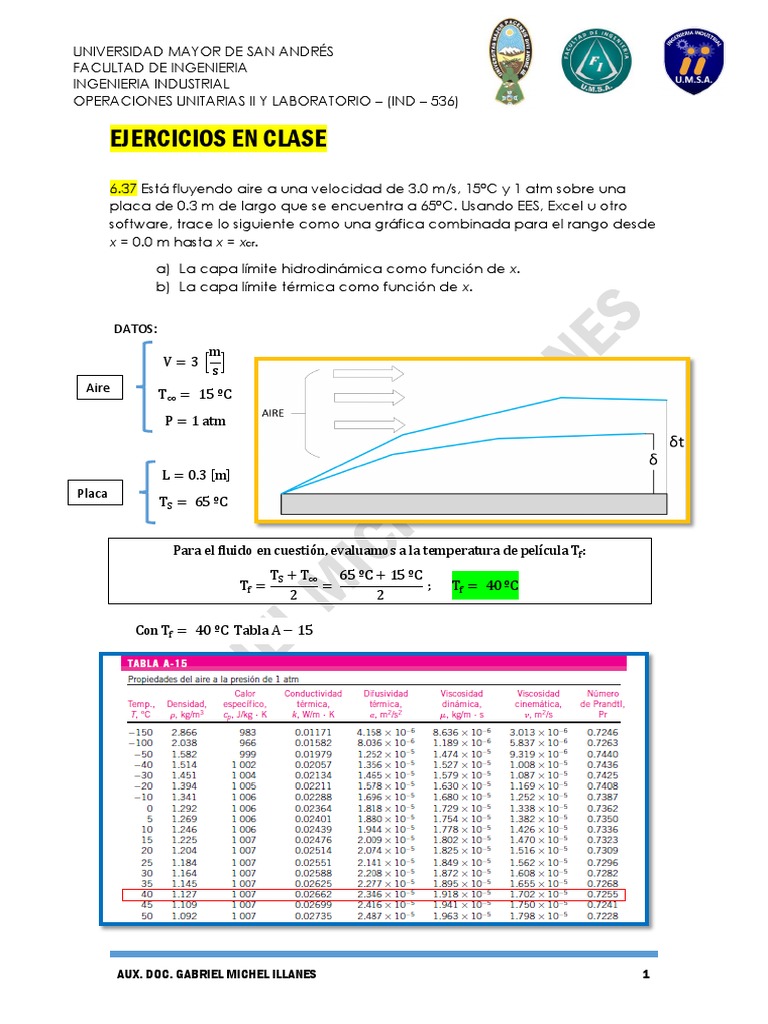

Carla FloresUNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERIA
INGENIERIA INDUSTRIAL
OPERACIONES UNITARIAS II Y LABORATORIO – (IND – 536)
EJERCICIOS EN CLASE
6.37 Está fluyendo aire a una velocidad de 3.0 m/s, 15°C y 1 atm sobre una
placa de 0.3 m de largo que se encuentra a 65°C. Usando EES, Excel u otro
software, trace lo siguiente como una gráfica combinada para el rango desde
x = 0.0 m hasta x = xcr.
a) La capa límite hidrodinámica como función de x.
b) La capa límite térmica como función de x.
DATOS:
m
V=3 [ ]
s
Aire
T∞ = 15 ºC
P = 1 atm
L = 0.3 [m]
Placa
TS = 65 ºC
Para el fluido en cuestión, evaluamos a la temperatura de película Tf :
TS + T∞ 65 ºC + 15 ºC
Tf = = ; Tf = 40 ºC
2 2
Con Tf = 40 ºC Tabla A − 15
AUX. DOC. GABRIEL MICHEL ILLANES 1
UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERIA
INGENIERIA INDUSTRIAL
OPERACIONES UNITARIAS II Y LABORATORIO – (IND – 536)
W
k = 0.02662 [ ]
m ºC
Con Tf = 40 ºC Tabla A − 15 𝑚2
−5
𝜈 = 1.702 ∗ 10 [ ]
𝑠
Pr = 0.7255
V ∗ xcr
(6.13) ReCr = 500000 = (𝑃𝑙𝑎𝑐𝑎 𝑝𝑙𝑎𝑛𝑎)
ν
m2
500000 ∗ 1.702 ∗ 10−5 [ s ]
xcr = m ; xcr = 2.84 [m]
3 [s]
4.91 ∗ x δ 4.91 ∗ x
(6.51) δ = (6.63) δ𝑡 = 1 = 1
√Rex Pr 3 Pr 3 ∗ √Rex
V∗x 3 ∗ 0.1 [m]
𝑃𝑟𝑢𝑒𝑏𝑎 𝑐𝑜𝑛 𝑥 = 0.1 𝑚 Rex = = = 17626.32
ν −5 m2
1.702 ∗ 10 [ s ]
4.91 ∗ 0.1 m
(6.51) δ = = 0.0037 m
√17626.32
δ 4.91 ∗ 0.1 m
(6.63) δt = 1 = 1 = 0.00412 m
Pr 3 0.72553 ∗ √17626.32
N x (m) Re(x) δ (m) δT (m)
1 0 0,00 0 0
2 0,01 1762,63 0,00117 0,00130
3 0,02 3525,26 0,00165 0,00184
4 0,03 5287,90 0,00203 0,00225
5 0,04 7050,53 0,00234 0,00260
6 0,05 8813,16 0,00262 0,00291
7 0,06 10575,79 0,00286 0,00319
8 0,07 12338,43 0,00309 0,00344
9 0,08 14101,06 0,00331 0,00368
10 0,09 15863,69 0,00351 0,00390
… … … … …
AUX. DOC. GABRIEL MICHEL ILLANES 2
UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERIA
INGENIERIA INDUSTRIAL
OPERACIONES UNITARIAS II Y LABORATORIO – (IND – 536)
… … … … …
269 2,68 472385,43 0,01915 0,02131
270 2,69 474148,06 0,01918 0,02135
271 2,7 475910,69 0,01922 0,02139
272 2,71 477673,33 0,01925 0,02143
273 2,72 479435,96 0,01929 0,02147
274 2,73 481198,59 0,01932 0,02150
275 2,74 482961,22 0,01936 0,02154
276 2,75 484723,85 0,01939 0,02158
277 2,76 486486,49 0,01943 0,02162
278 2,77 488249,12 0,01946 0,02166
279 2,78 490011,75 0,01950 0,02170
280 2,79 491774,38 0,01953 0,02174
281 2,8 493537,02 0,01957 0,02178
282 2,81 495299,65 0,01960 0,02182
283 2,82 497062,28 0,01964 0,02186
284 2,83 498824,91 0,01967 0,02190
285 2,84 500587,54 0,01971 0,02193
CAPAS LÍMITES DE VELOCIDAD Y TÉRMICA
0.045
0.04
0.035
0.03
CAPAS LIMITE
0.025
0.02
0.015
0.01
0.005
0
191
221
1
11
21
31
41
51
61
71
81
91
101
111
121
131
141
151
161
171
181
201
211
231
241
251
261
271
281
x (m)
δ δT
