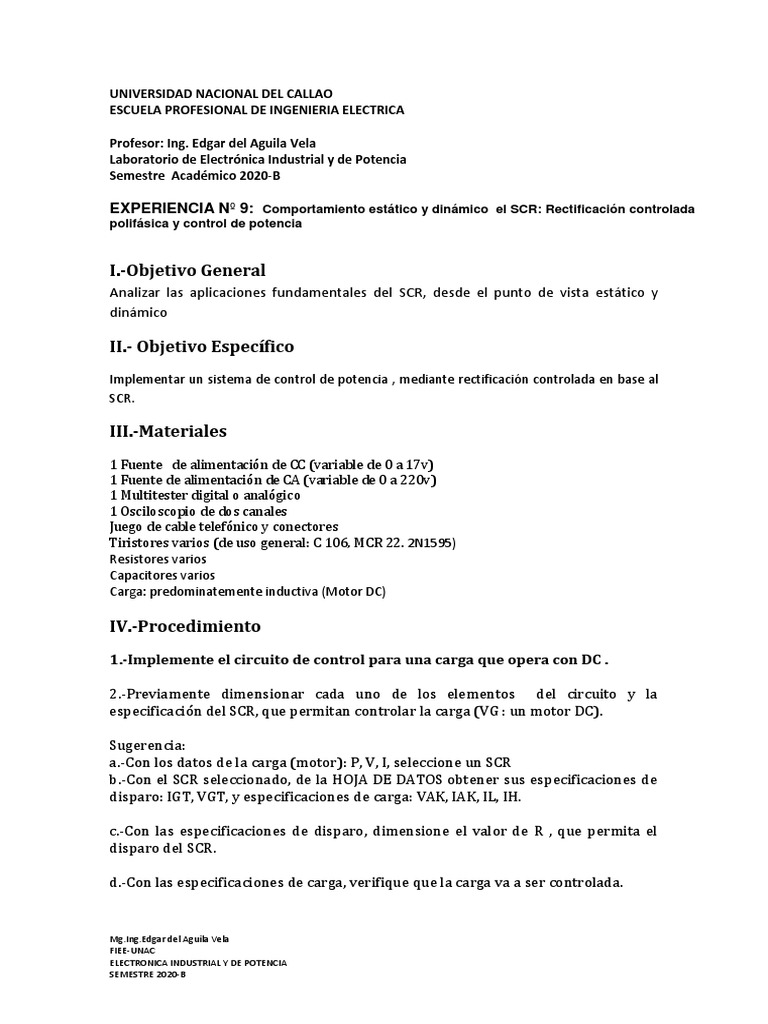

UNIVERSIDAD NACIONAL DEL CALLAO

ESCUELA PROFESIONAL DE INGENIERIA ELECTRICA

Profesor: Ing. Edgar del Aguila Vela

Laboratorio de Electrónica Industrial y de Potencia
Semestre Académico 2020-B

EXPERIENCIA Nº 9: Comportamiento estático y dinámico el SCR: Rectificación controlada

polifásica y control de potencia

I.-Objetivo General
Analizar las aplicaciones fundamentales del SCR, desde el punto de vista estático y
dinámico

II.- Objetivo Específico

Implementar un sistema de control de potencia , mediante rectificación controlada en base al
SCR.

III.-Materiales
1 Fuente de alimentación de CC (variable de 0 a 17v)
1 Fuente de alimentación de CA (variable de 0 a 220v)
1 Multitester digital o analógico
1 Osciloscopio de dos canales
Juego de cable telefónico y conectores
Tiristores varios (de uso general: C 106, MCR 22. 2N1595)
Resistores varios
Capacitores varios
Carga: predominatemente inductiva (Motor DC)

IV.-Procedimiento
1.-Implemente el circuito de control para una carga que opera con DC .

2.-Previamente dimensionar cada uno de los elementos del circuito y la

especificación del SCR, que permitan controlar la carga (VG : un motor DC).

Sugerencia:
a.-Con los datos de la carga (motor): P, V, I, seleccione un SCR
b.-Con el SCR seleccionado, de la HOJA DE DATOS obtener sus especificaciones de
disparo: IGT, VGT, y especificaciones de carga: VAK, IAK, IL, IH.

c.-Con las especificaciones de disparo, dimensione el valor de R , que permita el

disparo del SCR.

d.-Con las especificaciones de carga, verifique que la carga va a ser controlada.

Mg.Ing.Edgar del Aguila Vela

FIEE-UNAC
ELECTRONICA INDUSTRIAL Y DE POTENCIA
SEMESTRE 2020-B
3.-Conecte los instrumentos respectivos en los terminales del SCR, para medir los
parámetros de disparo mediante un amperímetro (IGT), un voltimetro (VGT).

4.-Conecte los instrumentos respectivos en los terminales del SCR y la carga, para
medir los parámetros de carga mediante un amperímetro (IAK), un voltímetro
entre los terminales de la carga (VL).

5. Con el switch abierto medir los parámetros de disparo y carga

6.-Con el switch cerrado medir los parámetros de disparo y carga
7.-Estando el switch cerrado, volverlo a abrir(verificar que el SCR, quedó
enganchado.

8.-Implemente el circuito de control para una carga que opera con AC .

9.-Previamente verificar que las dimensiones de cada uno de los elementos del
circuito, correspondan a la especificación del SCR, y que permitan controlar la
carga (VG : un motor DC).

Sugerencia:
a.-Con los datos de la carga (motor): P, V, I, se selecciona el SCR
b.-Con el SCR seleccionado, de la HOJA DE DATOS obtener sus especificaciones de
disparo: IGT, VGT, y especificaciones de carga: VAK, IAK, IL, IH.

c.-Con las especificaciones de disparo, se dimension el valor de R , que permita el

disparo del SCR.

d.-Con las especificaciones de carga, verifica que la carga va a ser controlada.

10.-Conecte los instrumentos respectivos en los terminales del SCR, para medir los
parámetros de disparo mediante un amperímetro (IGT), un voltímetro (VGT).

11.-Conecte los instrumentos respectivos en los terminales del SCR y la carga, para
medir los parámetros de carga mediante un amperímetro (IAK), un voltímetro
entre los terminales de la carga (VL).

12. Con el switch abierto medir los parámetros de disparo y carga

13.-Con el switch cerrado medir los parámetros de disparo y carga
14.-Estando el switch cerrado, volverlo a abrir(verificar que el SCR, quedó
enganchado.

Podrá hacer uso de osciloscopio para obtener la onda de disparo y la onda en la

carga, ya sea en tensión o corriente.

Mg.Ing.Edgar del Aguila Vela

FIEE-UNAC
ELECTRONICA INDUSTRIAL Y DE POTENCIA
SEMESTRE 2020-B
15.-Implemente el circuito correspondiente al Control de una carga
predominantemente inductiva (motor dc)

a.-Obtener la curva característica tensión-corriente en el disparo (tomar lectura de

tensión corriente, variando el potenciómetro entre su valor mínimo y máximo).

b.-Obtener la curva característica tensión-corriente en la carga para cada valor del

disparo (tomar lectura de tensión corriente, variando el potenciómetro entre su
valor mínimo y máximo).

c.-Graficar la curva característica V-I tabulando los valores medidos

d.-Comparar con la gráfica tabulada vs la gráfica arrojada por el osciloscopio.

V.-Evaluación
1.-Explique usted, porque el SCR, dispara con valores positivos de tensión y
corriente.

2.-Una condición para que se produzca el enganche de un SCR, es que las

condiciones de disparo sean las adecuadas, diga usted cual sería la segunda
condición.

3.-Estando enganchado el SCR (la carga activada) y con el Switch abierto (IGT=0 y
VGT=0), una forma desengancharla es haciendo que la IGT <0 (inyectar una
corriente negativa en la puerta), y existe otra forma de hacerlo, diga usted como lo
haría.

4.-Discretamente usando dos transistores BJT, complementarios, se puede

implementar o fabricar un SCR, podrían hacer un diseño que dispare al SCR,con
pulsos negativos?

Mg.Ing.Edgar del Aguila Vela

FIEE-UNAC
ELECTRONICA INDUSTRIAL Y DE POTENCIA
SEMESTRE 2020-B
VI.-Anexo: Esquemas

Carga en estática

Carga en dinámica

Control de una carga predominantemente inductiva (motor dc)
