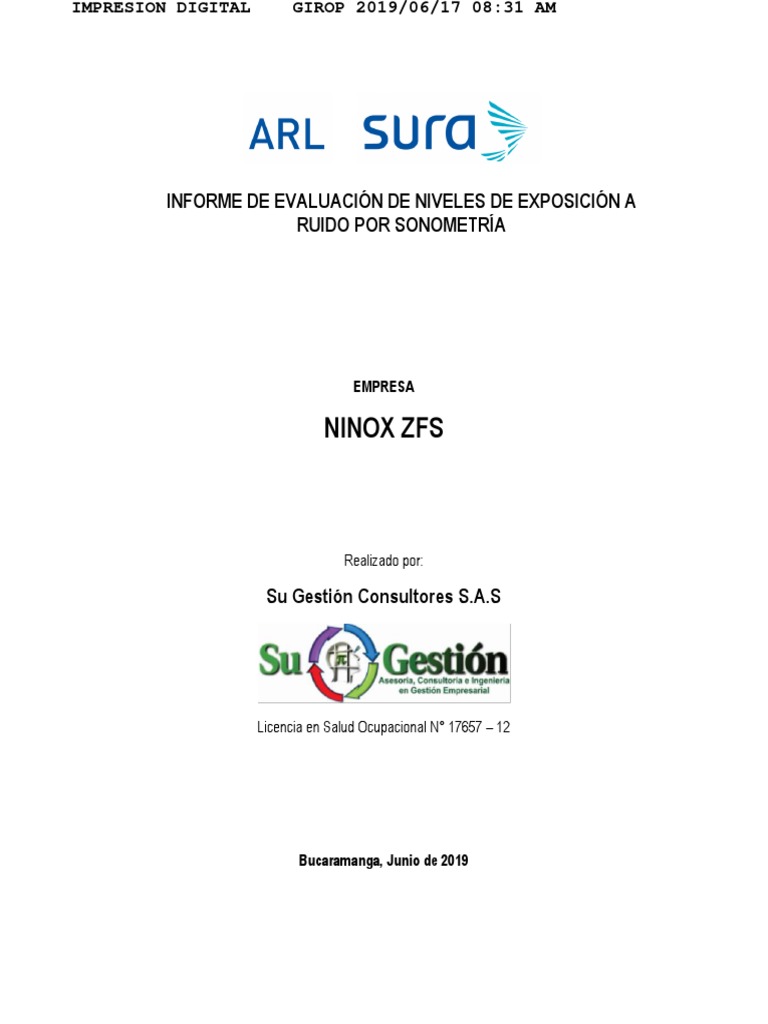

INFORME DE EVALUACIÓN DE NIVELES DE EXPOSICIÓN A

RUIDO POR SONOMETRÍA
EMPRESA
NINOX ZFS
Realizado por:
Su Gestión Consultores S.A.S
Licencia en Salud Ocupacional N° 17657 – 12
Bucaramanga, Junio de 2019

INFORME DE EVALUACIÓN DE NIVELES DE

Junio de 2019
EXPOSICIÓN A RUIDO POR SONOMETRÍA
NINOX ZFS Página 2 de 34
TABLA DE CONTENIDO
1. GLOSARIO .....................................................................................................................................4
2. INTRODUCCIÓN .............................................................................................................................6
3. OBJETIVOS......................................................................................................................................7
4. MARCO TEÓRICO ............................................................................................................................8
5. METODOLOGÍA..............................................................................................................................17
5.1. DETERMINACIÓN DE ÁREAS ...................................................................................................17
5.2. TÉCNICA DE MEDICIÓN ..........................................................................................................17
5.3. EQUIPO DE MONITOREO ........................................................................................................18
5.4. CARACTERISTICAS DE LA MEDICION......................................................................................18
5.5 CRITERIO PARA LA EVALUACIÓN ............................................................................................19
6. REGISTRO E INTERPRETACIÓN DE RESULTADOS ........................................................................21
6.1. Niveles de Presión Sonora .........................................................................................................21
6.2 Análisis de frecuencias ...............................................................................................................22
6.3 NIVEL DE REDUCCIÓN DE RUIDO ............................................................................................22
8. RECOMENDACIONES ...................................................................................................................27
8.1. Control En La Fuente ................................................................................................................27
8.3. Control En El Trabajador............................................................................................................27
9. ANEXOS ........................................................................................................................................29
9.1. Registro fotográfico ...................................................................................................................29
9.2. Certificado de Calibración equipo de medición .............................................................................30
9.3. Licencia de SST de Su Gestión Consultores ................................................................................32
9.3. Licencia Profesional Responsable de la Medición .........................................................................34


Junio de 2019
Listado de Tablas
Tabla 1. Criterios de ruido de acuerdo a los decibeles ......................................................................10

Tabla 2: Relación de Puntos .............................................................................................................17
Tabla 3. Relación de equipos utilizados para las mediciones realizadas ...........................................18
Tabla 4. Tiempo de exposición sin protección de acuerdo al nivel de ruido ......................................19
Tabla 5. Número de impactos de acuerdo al nivel de presión sonora................................................19
Tabla 6. Niveles de presión sonora medidos .....................................................................................21
Tabla 7. Tiempos de exposición y grado de riesgo sin EPP ..............................................................21
Tabla 8. Tabla de frecuencias ...........................................................................................................22
Tabla 9: Tiempos de exposición y grado de riesgo con EPP suministrado ........................................23
Listado de Figuras
Imagen 1. División topográfica del oído ..............................................................................................9

Imagen 2. Nivel de presión, efecto y fuente ......................................................................................10
Imagen 3. Protectores auditivos de espuma .....................................................................................14
Imagen 4. Protectores auditivos de inserción en silicona ..................................................................14
Imagen 5. Combinación casco y protector tipo copa .........................................................................14
Imagen 6. Protector Tipo Copa .........................................................................................................14

Junio de 2019
1. GLOSARIO
AUDICIÓN: Sentido por medio del cual se percibe el sonido.

CALIBRADOR: Instrumento que genera un tono puro por lo general a 1 khz y 94 dB(A) o 114 dB(A);
que se emplea para verificar y ajustar sonómetros u otros instrumentos de medida acústica.
CONTAMINACIÓN: Alteración perjudicial de un sistema por el agregado de sustancias extrañas,

residuos biológicos (vivos o no), energía radiante o sonora, etc.
CONTROL DE RUIDO: Conjunto de medidas técnicas o estratégicas para corregir una situación en la
cual sea o pueda ser un problema.
DECIBEL: Unidad en la que se expresa el nivel de presión sonora, y en general la relación entre dos
valores de presión, tensión eléctrica, o potencia.
 Decibel A: Unidad del nivel sonoro en el cual se expresan habitualmente los resultados de
las mediciones de ruido con fines legales o para determinación de riesgo auditivo.
 Decibel C: Unidad de nivel sonoro utilizada para algunas mediciones de ruido impulsivo o en
aquellos casos en que se requiere una aproximación del nivel de presión sonora. También
permite, en conjunción con la medición en dBA, deducir si un determinado ruido tiene
predominio de bajas frecuencias.
DOSIS DE RUIDO: Es la energía sonora recibida por el oído durante un periodo de tiempo
determinado. Está dada en función del producto del nivel sonoro en dB(A) y el periodo de exposición
a dicho nivel.
HERTZ: Unidad de frecuencia igual a un ciclo por segundo. Indica el número de vibraciones de la onda
sonora por unidad de tiempo. Se abrevia Hz.
FRECUENCIA (F): Es el número de oscilaciones de la onda en la unidad de tiempo, viene expresada
en Hercio (Hz) o ciclos por segundo (CPS).
MICRÓFONO: Dispositivo transductor que transforma señal sonora en señal eléctrica.
NIVEL DE RUIDO: Nivel sonoro correspondiente al ruido en un instante determinado.


Junio de 2019
NIVEL SONORO (UNIDADES):

 Nivel: Nivel constante durante un tiempo de referencia de 1 segundo que posee igual energía
total que el evento a medir. Se utiliza para valorar y comparar ruidos de corta duración, como
impactos, pasajes de vehículos, el ruido del paso de aviones, etc.
 Margen Audible: Es la relación auditiva que se produce por variación rápida de la presión en
el orden de 20 a 20000 Hz o C.P.S y que el oído humano es capaz de percibir.
 Nivel de Presión Sonora (NPS): Es 20 veces el logaritmo de base 10 de la relación entre
una presión sonora determinada () y la presión sonora de referencia (P0).
INTENSIDAD SONORA: Es igual al flujo de energía sonora en una dirección especificada que
atraviesa en la unidad de tiempo la unidad de superficie. Su unidad es de W/m 2.
NIVEL DE POTENCIA SONORA: Es la energía total que produce una fuente de ruido por unidad de
tiempo. Es independiente del medio y de la distancia del foco.
BANDA DE OCTAVAS: Es el intervalo de frecuencia comprendido entre una determinada y otra igual
al doble de la anterior. También se define como el intervalo de frecuencia entre dos sonidos cuya
relación de frecuencia es 2. Las más usuales son: 63, 125, 250, 500, 1000, 2000, 4000 y 8000 Hz.
BANDAS DE TERCIA DE OCTAVA: Es el intervalo entre dos sonidos cuya relación es de 1/3 de
octava. Las frecuencias normalmente empleadas son: 100, 125, 160, 200, 250, 315, 400, 500, 630,
800, 1000, 1250, 2000, 2500, 3150, 4000 y 5000 Hz.
ONDA SONORA: Es una perturbación que se propaga de un punto a otro transportando energía más
no masa (materia).
REVERBERACIÓN: Es el fenómeno acústico de reflexión que se produce en un recinto cuando un
frente de onda o campo directo incide contra las paredes, suelo y techo del mismo. El conjunto de
dichas reflexiones constituye lo que se denomina campo reverberante.

Junio de 2019
2. INTRODUCCIÓN
La hipoacusia neurosensorial inducida por ruido se ubica dentro de las 5 enfermedades laborales con
mayor tasa de reconocimiento en Colombia, lo que conduce a que el factor de riesgo físico por ruido
se constituya en una de las mayores fuentes con potencial de daño objeto de intervención en materia
de riesgos laborales.
NINOX ZFS en el marco de su sistema de gestión de seguridad y salud en el trabajo y específicamente

durante la tarea permanente de llevar a cabo la identificación de peligros y valoración de riesgos
inherentes a las actividades desarrolladas por su población trabajadora, ha identificado como uno de
sus factores de riesgo prioritarios la exposición ocupacional a ruido.
La empresa desde la perspectiva de la higiene y seguridad industrial, medicina preventiva y medicina

del trabajo, ha llevado a cabo y tiene previsto dentro de su marco de acción de gestión del riesgo,
implementar diferentes tipos de intervenciones en fuente, medio y trabajador con el propósito de
mitigar el efecto negativo que la exposición ocupacional a ruido pueda ocasionar en el trabajador.
En concordancia con lo anterior, ARL SURA, a través SU GESTIÓN CONSULTORES presenta el

informe de evaluación de niveles de exposición a ruido por sonometría para NINOX ZFS ubicada en
la Zona Franca – Manzana D – Lote D13, municipio de Girón - Santander , con el propósito de registrar
los niveles de presión sonora en diferentes puntos operativos, para posteriormente ser comparados
con las disposiciones legales vigentes, generando las conclusiones y recomendaciones que
contribuyan al mejoramiento de las condiciones de trabajo y por ende a la calidad de vida laboral de
la población expuesta.

Junio de 2019
3. OBJETIVOS
3.1. General
Evaluar mediante Sonometría el nivel de presión sonora al que está expuesto el personal operativo de
la empresa NINOX ZFS ubicada en la Zona Franca – Manzana D – Lote D13, municipio de Girón –
Santander.
3.2. Específicos
 Realizar la evaluación de Ruido por sonometría en las actividades definidas por el área de SST
de la empresa NINOX ZFS.
 Comparar los niveles de presión sonora obtenidos en la sonometría con las disposiciones legales
vigentes para estimar el grado de riesgo por exposición a ruido.
 Analizar las medidas de control existentes que dispone la organización para minimizar el efecto
de la exposición al riesgo.
 Proponer a la organización las recomendaciones y medidas de intervención para mitigar el efecto

sobre la salud que podrían generar los niveles de ruido identificados.

Junio de 2019
4. MARCO TEÓRICO
RUIDO: Se considera ruido a todo sonido indeseable que produce molestia o que puede afectar la
salud y el bienestar de las personas.
El ruido es considerado como uno de los agentes físicos más importantes a tratar en la higiene
industrial debido a su existencia en un gran número de industrias; constituyéndose en uno de los
problemas más graves en cuanto a riesgos laborales se refiere.
El factor de riesgo físico (Ruido) afecta directamente al oído humano, siendo en la mayoría de las
veces el causante de la pérdida progresiva de la capacidad auditiva y de no ser controlado puede
ocasionar pérdida de la audición por completo.
Dentro de los diferentes tipos de ruido están:

 Ruido Continuo: Es aquel cuyo nivel de presión sonora permanece casi constante con
fluctuaciones inferiores o iguales a 2dB(A) durante un periodo de medición de 1 minuto.
 Ruido intermitente: Es aquel que presenta variaciones en los niveles de presión sonora mayores
a 2 dB(A) durante un periodo de medición de 1 minuto.
 Ruido de Impulso o Impacto: Es aquel que presenta elevaciones bruscas del nivel de presión
sonora de corta duración y que se producen con intervalos regulares o irregulares con tiempo
entre pico y pico iguales o superiores a un segundo. Cuando los intervalos sucesivos son menores
a un segundo, el ruido se considera como continuo.
Independientemente a la actividad laboral, el oído pierde capacidad por efecto de la edad

(presbiacusia), sin embargo, este deterioro aumenta aceleradamente cuando el trabajador está
sometido a ruidos excesivos sin llevar un control y es igualmente agravado en función del tiempo de
exposición.
El oído humano
El oído es un complejo órgano sensorial que alberga dos sentidos (la audición y el equilibrio), estos
receptores se encuentran especializados en la captación de estímulos mecánicos permitiendo no solo
detectar los sonidos, sino analizar la posición del cuerpo.

Junio de 2019
Las frecuencias audibles para el oído humano van de 20 a 20.000 ciclos por segundo que se conocen
como Hertz (Hz). De 0 a 20 Hz son infrasonidos y de 20.000 Hz en adelante son ultrasonidos.
El Sonido es percibido por una persona cuando el elemento sonoro incide en el oído, desencadenando
el proceso de percepción:
Imagen 1. División topográfica del oído
 Oído externo: El oído externo puede ser definido como un aparato de transmisión, ya que recoge
las ondas sonoras del ambiente y las conduce al oído interno. Está formado por el pabellón
auricular y el conducto auditivo externo que recoge las ondas sonoras.
 Oído medio: Es una cámara de aire ubicada entre el oído externo y el oído interno, dentro de la
porción petrosa del hueso temporal. Es el encargado de recoger las variaciones de presión que
se transmiten por una serie de huesecillos (Martillo, yunque y estribo) que actúan como una
sucesión de palancas, constituyendo un amplificador.
 Oído interno: El oído interno o laberinto se encuentra dentro del hueso temporal. Puede dividirse
morfológicamente en laberinto óseo y laberinto membranoso. Es el que transmite finalmente las
variaciones de presión al órgano de Corti, donde se produce la integración e interpretación de
dichas señales. Actúa de traductor, transformando la señal física (mecánica) en señal fisiológica
(nerviosa).

Junio de 2019
El oído humano es sensible a los sonidos cuyos niveles de presión acústica están comprendidos entre
los 0 decibelios mínimo audible y los 120 decibelios, umbrales de dolor.
Imagen 2. Nivel de presión, efecto y fuente
Criterios de valoración
El ruido se expresa en decibeles (dBA), de acuerdo con la GATISO HNIR:
RANGOS
No exposición Dosis inferiores a 75 dBA
Exposición baja Dosis inferiores al nivel de acción, 82 dBA
Exposición Frecuente exposición a dosis por debajo del nivel de acción (82dB) o
moderada exposiciones poco frecuentes a dosis entre 82 dBA y 85 dBA.
Alta Exposición Frecuente exposición a dosis cercanas a 85 dBA e infrecuentes
exposiciones a dosis por encima de 85 dBA.
Muy alta exposición Frecuente exposiciones a dosis por encima de 85 dBA.
Tabla 1. Criterios de ruido de acuerdo a los decibeles

Junio de 2019
Valores Límites Permitidos Para Ruido

Los valores que se tomarán como referencia para la evaluación de riesgo por ruido han sido
especificados por el gobierno colombiano de acuerdo a la resolución 08321 del 4 de Agosto de 1983
(Por la cual se dictan normas sobre Protección y Conservación de la Audición de la Salud y el bienestar
de las personas, por causa de la producción y emisión de ruidos) y la resolución 01792 de 1990
ministerio de salud, trabajo y seguridad social (Valores límites permisibles para el ruido continuo en
intermitente) expedida por los Ministerios de Salud y de Trabajo y Seguridad Social.
Diferencia entre sonido y ruido

El Sonido es la vibración mecánica de las moléculas de un gas, de un líquido, o de un sólido (aire,
agua, paredes, etc.) que se propaga en forma de ondas y que es percibido por el oído humano;
mientras que el Ruido es todo sonido no deseado, que produce daños fisiológicos y/o psicológicos.
Características del ruido

El ruido presenta grandes diferencias, con respecto a otros contaminantes, las cuales se presentan a
continuación:
 Es el contaminante más barato.
 Es fácil de producir y necesita muy poca energía para ser emitido.
 Es complejo de medir y cuantificar.
 No deja residuos, no tiene un efecto acumulativo en el medio, pero si puede tener un efecto
acumulativo en el hombre.
 No se traslada a través de los sistemas naturales.
 Se percibe solo por un sentido: el Oído, lo cual hace subestimar su efecto; (esto no sucede
con el agua, por ejemplo, donde la contaminación se puede percibir por su aspecto, olor, tacto
y sabor).
 Se trata de una contaminación localizada, por lo tanto, afecta a un entorno limitado a la
proximidad de la fuente sonora.
 Los efectos perjudiciales, en general, no aparecen hasta pasado un tiempo largo, es decir,
sus efectos no son inmediatos.

Junio de 2019
 A diferencia de otros contaminantes es frecuente considerar el ruido como un mal inevitable

y como el resultado del desarrollo y del progreso.
Factores que intervienen en el nivel de riesgo del ruido

 Tiempo de exposición: Cuanto mayor es, más grave es el riesgo.
 Tipo de ruido: Puede ser continuo intermitente u ocasional o traumático.
 Distancia de la fuente emisora: Cuanto menor es, mayor es el riesgo.
 Sensibilidad individual: Varía con la edad y la resistencia física de cada persona.
 Oído dañado: Daños previos en el oído, como inflamaciones, infecciones.
Efectos del ruido

El ruido excesivo puede generar en las personas los siguientes efectos:
 Hipoacusia neurosensorial por ruido.
 Disminución de la actividad de los órganos de digestión.
 Reducción de la actividad cerebral.
 Disminución sobre la calidad y el rendimiento del trabajo.
 Aumento de la frecuencia cardiaca.
 Contracciones de los vasos sanguíneos.
 Aceleración del ritmo respiratorio.
Control del ruido

La reducción del ruido, ya sea en su origen o en su trayectoria, debe considerar tanto el diseño como
el mantenimiento del equipo y del lugar de trabajo. Dependiendo de la procedencia del ruido, se
procederá a realizar el control respectivo:
En la fuente
 Diseño de Equipos y Maquinaria (mantenimiento, carcasas, anclaje, motores).
 Diseño de las Instalaciones.
 Selección de Materiales.
 Diseño de los Procesos, entre otros.

Junio de 2019
Ejemplos: reducir el impacto lo más posible, evitar las fricciones, utilizar aisladores y amortiguadores,
utilizar lubricación adecuada.
En el medio
Aislar el equipo (encerrar todo o una parte al equipo fuente de ruido con algún material aislante),
existen diferentes formas entre ellos:
 Aislamiento anti vibrátil.
 Revestimiento absorbente del sonido.
 Apantallado.
 Blindajes.
En la persona
 Capacitación y Entrenamiento.
 Motivación.
 Hábitos.
 Revisión médica.
 Rotación.
 Jornadas de trabajo.
 Elementos de protección personal, como protectores auditivos.
Protector Auditivo
Es un elemento de uso individual que disminuye la cantidad de ruido que ingresa por el conducto
auditivo externo afectando la salud del trabajador.
NRR (NoiseReduction Rating): Es la Tasa de reducción de ruido y mide la efectividad del protector
auditivo. Con base en este parámetro se determina e nivel de ruido real que percibe el trabajador.

Junio de 2019
NRR: 31 dB. NRR: 30 dB

Uso continuado, áreas con alta humedad o Uso intermitente.
temperatura. Imagen 4. Protectores auditivos de inserción
Imagen 3. Protectores auditivos de espuma
en silicona
NRR: 23 dB. NRR: 21 dB

Diseñados para ofrecer protección en zonas Utilización en ambientes con ruido superior a
con niveles altos de ruidos, especialmente de los 85 dB.
baja frecuencia.
Imagen 5. Combinación casco y protector Imagen 6. Protector Tipo Copa
tipo copa
Cálculos para la medición de Ruido
 Nivel de presión sonora equivalente jornada laboral:
n
1 NPSi⁄
𝑵𝑷𝑺𝒆𝒒 = 10 × log ( ∑ Ti × 10( 10) )
8
i=1
 Nivel de presión sonora equivalente diario (se debe calcular si la jornada no es de 8 horas):
duración de la jornada
𝑵𝑷𝑺𝒅𝒊𝒂𝒓𝒊𝒐 = NPSeq + 10 × log ( )
8

Junio de 2019
 Tiempo máximo de exposición:

8
𝑻𝒑 = NPSi − 85⁄
2( 5)
 Tiempo máximo de exposición para Nivel de presión sonora equivalente diario:

8
𝑻𝒎 = NPSdiario − 85⁄
( 5)
2
 Grado de Riesgo:
Tt
𝑮𝑹 =
Tm
𝐓𝐭 =Tiempo total de la jornada laboral (horas).

𝐓𝐦 =Tiempo máximo permitido para el NPSdiario
Si GR > 2 el riesgo se considera ALTO
Si GR 1<x<2 el riesgo se considera MEDIO
Si GR < 1 el riesgo se considera BAJO
 Calculo de la Dosis de Ruido:
C1 C2 Cn
𝑫= + + ⋯+
T1 T2 Tn
𝐃 =Dosis promedio.
𝐂 =Es el tiempo real de exposición para cada nivel de presión sonora (𝑁𝑃𝑆𝑖 ).
𝐓 =Es el tiempo máximo de exposición permitido a cada nivel de presión sonora (𝑁𝑃𝑆𝑖 ).
Interpretación del resultado de la Dosis de Ruido:

 Dosis > 1: El trabajador se encuentra sobre-expuesto a ruido.

Junio de 2019
 Dosis = 1: El trabajador se encuentra en el umbral.

 Dosis < 1: El trabajador no se encuentra sobre-expuesto a ruido, siendo necesario aplicar un
seguimiento permanente y los correctivos correspondientes.
Cálculo del nivel de atenuación del EPP

El resultado del NRR (tasa de reducción de ruido) proporcionado por el fabricante menos 7 decibeles
debe reducirse en los siguientes porcentajes:
 En un 25% si se trata de un protector tipo copa

 En 50% si se trata de un protector de inserción moldeable.
 En 70% para cualquier otro tipo de protector.
Aunque el método más eficaz para el cálculo de la protección auditiva es aquel que tiene en cuenta la
atenuación por bandas de octavas su uso está limitado ante la necesidad de disponer de un equipo
con filtro analizador de frecuencias en bandas de octavas y tercios de octavas.
Cuando se utiliza doble protección auditiva, OSHA recomienda el siguiente procedimiento:

1. Seleccione el mayor NRR ofrecido por los protectores de copa e inserción.
2. Reste 7 dB del NRR mayor
3. Agregue 5 dB al NRR ajustado.
4. Reste esta diferencia al nivel de exposición encontrado.
 Corrección NIOSH protector de copa:

NRR Corregido= NRR del protector – ((NRR del protector) X (0.25)) dB
Nivel percibido por el trabajador = Nivel obtenido dBA – NRR Corregido
 Corrección NIOSH protector de inserción:

NRR Corregido = (NRR del protector) – ((NRR del protector) X (0.50) dB)
Nivel percibido por el trabajador = Nivel obtenido dBA – NRR Corregido

Junio de 2019
5. METODOLOGÍA
5.1. DETERMINACIÓN DE ÁREAS
Para establecer el sitio de evaluación de niveles de exposición a ruido, se realizó una concertación
con el área de SST de NINOX ZFS, en la cual se acordó evaluar los niveles de presión sonora en 4
puntos específicos de acuerdo a la siguiente relación.
No Puntos evaluados
1 Pulidora DEWALT
2 Armado de unidades móviles
3 Área de pintura de estructura
4 Tronzadora DEWAL T-D28720
Tabla 2: Relación de Puntos
5.2. TÉCNICA DE MEDICIÓN

Se siguieron los parámetros técnicos establecidos por las entidades nacionales e internacionales que
regulan las técnicas de mediciones en Higiene Industrial. Los pasos ejecutados fueron:
 Evaluación de las condiciones del desarrollo de su actividad laboral para definir tipo de ruido,
método de medición y condiciones del medio.
 Comprobación del estado de las baterías de energía del equipo.
 Calibración acústica del sonómetro.
 Durante la medición se ubicó el micrófono del sonómetro lo más próximo a la altura del oído del
trabajador de referencia para el estudio.
 La medición se tomó empleando la escala de ponderación A y en respuesta lenta SLOW.
 Para los puntos evaluados se analizaron variables y se recopilo información sobre el tiempo de
exposición, actividades desarrolladas, fuentes sonoras, jornada laboral, medidas de control
existentes al nivel de fuente, medio o individuo.
 Los criterios de referencia para ruido utilizados por entidades internacionales tales como el NIOSH,
OSHA y ACGIH, de aceptación en Colombia.
Las sonometrías se realizaron orientando el micrófono en posición frontal a la fuente y a la altura
promedio del oído del trabajador, según criterios ANSI.

Junio de 2019
5.3. EQUIPO DE MONITOREO

Para la realización del presente estudio se utilizaron los equipos que se relacionan a continuación:
Equipo Marca Modelo Serial

Sonómetro 3M QUEST Sound Pro DL 2-1/1 y 1/3 BIM 030004
Calibrador 3M QUEST QC-10 (114 dB -1000 Hz) QIM 050105
Tabla 3. Relación de equipos utilizados para las mediciones realizadas
En la medición del nivel total de ruido, expresado como niveles máximos, mínimos y equivalentes, se
utilizó un Sonómetro con calibración electrónica en fábrica inferior a un año como se muestra en los
certificados anexos al presente informe.
El dispositivo completo, Sonómetro y analizador de frecuencias, se calibró acústicamente antes y

después del muestreo. La calibración acústica se realizó con un calibrador que emite un sonido puro
de 114 dB a 1000 Hertz y de esta manera obtener exactitud y precisión en las mediciones.
5.4. CARACTERISTICAS DE LA MEDICION
 Datos de identificación de la empresa:

Fecha de evaluación 4/06/2019
Razón Social NINOX ZFS
Ciudad Girón – Santander

Junio de 2019
5.5 CRITERIO PARA LA EVALUACIÓN

De conformidad con lo establecido en la resolución 1792 de 1992, las exposiciones de los trabajadores
a niveles de ruido no deben exceder los niveles que se presentan a continuación ya sea para ruido
continuo o intermitente.
NIVEL TIEMPO DE
PERMISIBLE EXPOSICION
85 8 horas
88 4 horas
91 2 horas
94 1 hora
97 0,5 horas
100 0,25 horas
103 0, 125 horas
Tabla 4. Tiempo de exposición sin protección de acuerdo al nivel de ruido
Los anteriores valores límites permisibles del nivel sonoro son aplicados a ruido continuo e intermitente
sin exceder la jornada máxima laboral de 8 horas diarias.
De igual manera es importante tener en cuenta que de conformidad con lo dispuesto en el artículo 92
de la resolución 2400 de 1979, “El valor límite establecido para oficinas y lugares de trabajo en donde
predomine la labor intelectual es de 70 dBA, independiente de la frecuencia y el tiempo de exposición”
Para la exposición a ruido de impacto, la resolución 8321 de 1983 establece en su artículo 45 lo

siguiente:
“ARTICULO 45. - Para exposición a ruido de impulso o de impacto, el nivel de presión sonora máximo
estará determinado de acuerdo al número de impulsos o de impactos de jornada diaria de conformidad
con la tabla No. 4 del presente Artículo y en ningún caso deberá exceder de 140 decibeles.”
NIVEL NUMERO DE IMPULSOS O IMPACTOS

DE PRESIÓN SONORA PERMITIDOS POR DÍA
140 100
130 1.000
120 10.000
Tabla 5. Número de impactos de acuerdo al nivel de presión sonora

Junio de 2019
Resolución 2400 de 1979
CAPÍTULO IV. DE LOS RUIDOS Y VIBRACIONES

ARTÍCULO 92. En todos los establecimientos de trabajo donde existan niveles de ruido sostenido, de
frecuencia superior a 500 ciclos por segundo e intensidad mayor de 85 decibeles, y sea imposible
eliminarlos o amortiguarlos el patrono deberá suministrar equipo protector a los trabajadores que estén
expuestos a esas condiciones durante su jornada de trabajo; lo mismo que para niveles mayores de
85 decibeles, independientemente del tiempo de exposición y la frecuencia. Para frecuencias inferiores
a 500 ciclos por segundo, el límite superior de intensidad podrá ser hasta de 85 decibeles.
PARÁGRAFO. 1o. En las oficinas y lugares de trabajo en donde predomine la labor intelectual, los
niveles sonoros (ruidos) no podrán ser mayores de 70 decibeles, independientemente de la frecuencia
y tiempo de exposición

Junio de 2019
6. REGISTRO E INTERPRETACIÓN DE RESULTADOS
A continuación, se presentan los resultados obtenidos en las mediciones de ruido de acuerdo con los
escenarios evaluados, en las que se especifica punto de medición y nivel promedio de ruido (LAVG) en
decibeles A.
6.1. Niveles de Presión Sonora
No Puntos evaluados L-AVG L-MAX L-MIN
1 Pulidora DEWALT 92,3 95,0 87,2

2 Armado de unidades móviles 94,2 111,9 71,1
3 Área de pintura de estructura 76,4 88,5 71,6
4 Tronzadora DEWAL T-D28720 92,5 95,8 81,1
Tabla 6. Niveles de presión sonora medidos
LAVG: Nivel de ruido promedio registrado en el puesto de trabajo durante la medición

LMAX: Nivel de ruido máximo registrado en el puesto de trabajo durante la medición
LMIN: Nivel de ruido mínimo registrado en el puesto de trabajo durante la medición
Fuentes de Ruido:
Se identificaron como fuentes de ruido de fondo para cada uno de los puntos: sopletes, equipos de
soldadura, pulidoras, golpes a estructuras metálicas con herramientas manuales, tronzadora. Con
base en el valor LAVG obtenido la medición y escenario evaluados procedemos a calcular el tiempo
máximo de exposición y con este el grado de riesgo estimado de acuerdo con lo presentado en la
sección 4 del presente estudio.
Tmax Exp
Punto Área o Sección LAVG GR Interpretación
(hr)
1 Pulidora DEWALT 92,3 1,5 5,401 ALTO
2 Armado de unidades móviles 94,2 1,0 8,378 ALTO
3 Área de pintura de estructura 76,4 58,4 0,137 BAJO
4 Tronzadora DEWAL T-D28720 92,5 1,4 5,657 ALTO
Tabla 7. Tiempos de exposición y grado de riesgo sin EPP

Junio de 2019
Tiempo Máx Exp: Tiempo máximo (en horas) continuo de exposición al que se puede someter el
trabajador sin utilizar elemento de protección auditiva.
GR: Grado de riesgo al que está expuesto el trabajador en función de los tiempos máximos y
permitidos de acuerdo al nivel de presión sonora.
INTERPRETACIÓN: Cualificación del grado de riesgo al que está expuesto el trabajador.
6.2 Análisis de frecuencias
A continuación, se presenta el análisis de frecuencias encontrado en las áreas y escenarios evaluados:
250 500 1000 2000 4000 8000

Punto Actividad/área LAVG
(Hz) (Hz) (Hz) (Hz) (Hz) (Hz)
1 Pulidora DEWALT 65,0 73,8 79,4 84,5 89,5 84,3 92,3
2 Armado de unidades móviles 74,4 83,0 86,2 87,3 90,9 87,3 94,2
3 Área de pintura de estructura 61,1 69,2 71,7 68,7 68,2 63,1 76,4
4 Tronzadora DEWAL T-D28720 75,7 87,1 84,2 85,9 84,8 83,3 92,5
Tabla 8. Tabla de frecuencias
Con base en los resultados obtenidos de las mediciones realizadas, se percibe que en las bandas resaltadas
superan los 85 dBA de referencia.
6.3 NIVEL DE REDUCCIÓN DE RUIDO
NINOX ZFS, suministra elementos de protección personal auditivos a sus trabajadores de conformidad
con lo establecido en el artículo 122 de la ley 9 de 1979.
Aplicando los criterios establecidos en 7.2.3 de la GATISO HNIR, se procede a calcular el nivel de
atenuación ofrecido por el elemento de protección personal y el ruido real percibido por el trabajador
con el uso del EPP.
NR: Nivel real de ruido percibido por el trabajador

INT: Interpretación del grado de riesgo por el ruido recibido con uso de EPP.

Junio de 2019
 Protección auditiva
Tipo: Inserción y Copa
NRR: 27 y 23 dB
LAVG LAVG NRR del Tmax.

Área o Sección Protección GR Interpretación
dBA Con EPP EPP Exp (hr)
Pulidora DEWALT 92,3 82,3 Inserción 27 14,9 0,536 BAJO
Armado de unidades móviles 94,2 84,2 Inserción 27 9,6 0,831 BAJO
Área de pintura de estructura 76,4 66,15 Copa 23 623,1 0,013 BAJO
Tronzadora DEWAL T-
92,5 82,5 Inserción 27 14,3 0,561 BAJO
D28720
Tabla 9: Tiempos de exposición y grado de riesgo con EPP suministrado

Junio de 2019
7. CONCLUSIONES
 Teniendo en cuenta los niveles de presión sonora obtenidos en el estudio de exposición a niveles
de ruido realizado para la empresa NINOX ZFS, en las labores operativas mencionadas
anteriormente, a continuación, se presenta la distribución de los datos de acuerdo a lo resultados
obtenidos:
Grado de Riesgo sin atenuación
75%
80%
70%
60%
50% Bajo
40% Medio
25%
30% Alto
20%
0%
10%
0%
Bajo Medio Alto
 El 25 % de los puntos evaluados arroja una valoración de riesgo BAJO, que corresponde al Área de
pintura de estructura, esto debido a que los resultados promedios no superan los 85 dBA para las áreas
operativas.
 El 75 % de los puntos evaluados arroja una valoración de riesgo ALTO, respectivamente, que
corresponde: Pulidora DEWALT, Armado de unidades móviles, Tronzadora DEWAL T-D28720, lo
cual resalta la importancia del uso de los elementos de protección personal auditivos por parte
del personal que opera estos equipos o labora en estas áreas. Los puntos evaluados como alto el
nivel de ruido encontrado en estas actividades excede el límite máximo (85 dBA) para áreas operativas y
el grado de riesgo > 2; Los anteriores resultados no pueden asumirse como concluyentes, el nivel
de ruido incluyendo la reducción por el uso de EPP se presenta a continuación:

Junio de 2019
Nivel de Ruido percibido con EPP de

copa e Inserción
120%
100%
100%
80%
Bajo
60%
Medio
40% Alto
20%
0% 0%
0%
Bajo Medio Alto
 El 100% de los puntos evaluados arroja una valoración de riesgo BAJO, haciendo uso correcto
del protector auditivo tipo Copa NRR 23 dB para el trabajador que labora en el área de pintura y
de Inserción NRR 27 dB para las demás actividades operativas mencionadas anteriormente.
 Los niveles de ruido equivalentes LAVG para las actividades evaluadas, son el promedio obtenido
de ruido en el rango de frecuencias audibles para el ser humano, durante las evaluaciones
realizadas para la jornada de los trabajadores. No obstante, el ruido presenta variaciones propias
del ambiente laboral en el que se encuentra, siendo éste de carácter intermitente considerando
las condiciones de la labor y entorno, requiriéndose la intervención adicional de este factor de
riesgo.
 Aplicando criterios NIOSH, el tiempo de exposición y grado de riesgo, indican que, para efectos
de la jornada laboral y el nivel de ruido registrado, para los cargos mencionados anteriormente,
no se requieren hacer intervenciones adicionales a las que actualmente se desarrollan (Uso de
protección auditiva tipo inserción tipo Copa NRR 23 dB para el trabajador que labora en el área
de pintura y de Inserción NRR 27 dB para las demás actividades operativas mencionadas
anteriormente.

Junio de 2019
 La evaluación de niveles de exposición a ruido se llevó a cabo durante las condiciones habituales
de trabajo del personal de NINOX ZFS ubicada en la Zona Franca – Manzana D – Lote D13,
municipio de Girón – Santander.
 En general se evidencia la responsabilidad de la NINOX ZFS, en la realización de los estudios

técnicos para determinar el grado de afectación a que están expuestos sus colaboradores.

Junio de 2019
8. RECOMENDACIONES
Además de los efectos de orden fisiológico, el ruido puede tener un efecto Negativo sobre la calidad y
el rendimiento en el trabajo. El ruido provoca una disminución de la atención y, en consecuencia, un
deterioro en el desempeño para todos los trabajos que requieren cierta concentración, rapidez o
destreza.
8.1. Control En La Fuente
Asegurar el cumplimiento del programa de mantenimiento de los equipos y herramientas de trabajo,
con el fin de conservarlos en un estado óptimo de funcionamiento de manera que no generen ruido
por condiciones diferentes a la operación normal de los mismos.
8.2. Control En El Medio
- Asegurar que, en los espacios operativos, se cuente con la adecuada señalización que indique el
uso obligatorio de Elementos de protección personal auditivos.
8.3. Control En El Trabajador

- Asegurar que se desarrollen programas de capacitación específico en riesgo auditivo que incluya
temáticas como características y naturaleza del ruido, efectos sobre la salud, protección auditiva y
seguimiento médico por exposición a ruido.
- Supervisar el uso Obligatorio de los elementos de protección personal para las actividades operativas
evaluadas.
- Se recomienda la valoración médica periódica al personal expuesto a ruido por encima de 85 dB, que permita
identificar de manera anticipada la disminución de la capacidad auditiva y las causas de este considerando las
variables que confluyen para generar esta consecuencia. Esto teniendo en cuenta que los valores máximos
medidos superan los 85 dBA. De acuerdo con la GATISO HNIR se tiene:
Exposición >99 dB cada 6 meses

Exposición ente 82 y 99 dB cada 12 meses
Exposición entre 80 y 82 dB cada 24 meses

Junio de 2019
Nota 1: Las presentes recomendaciones son de carácter estrictamente técnico emitidas por el
evaluador que llevo a cabo el presente estudio en función de mejorar las condiciones identificadas, sin
embargo, no obligan a su implementación total o parcial por parte de NINOX ZFS.
Cordialmente,
Laura Milena Laguado Rincón

Ingeniera Electrónica
Especialista en Seguridad y Salud en el Trabajo
Profesional de prevención – Su Gestión Consultores S.A.S

Junio de 2019
9. ANEXOS
9.1. Registro fotográfico
Pulidora DEWALT Armado de unidades móviles
Área de pintura de estructura Tronzadora


Junio de 2019
9.2. Certificado de Calibración equipo de medición


Junio de 2019

Junio de 2019
9.3. Licencia de SST de Su Gestión Consultores


Junio de 2019

Junio de 2019
9.3. Licencia Profesional Responsable de la Medición

Informe Ruido

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe Ruido

Cargado por

Copyright:

Formatos disponibles

IMPRESION DIGITAL GIROP 2019/06/17 08:31 AM

INFORME DE EVALUACIÓN DE NIVELES DE EXPOSICIÓN A

Su Gestión Consultores S.A.S

Licencia en Salud Ocupacional N° 17657 – 12

Bucaramanga, Junio de 2019

INFORME DE EVALUACIÓN DE NIVELES DE

4. MARCO TEÓRICO ............................................................................................................................8

5.1. DETERMINACIÓN DE ÁREAS ...................................................................................................17

5.2. TÉCNICA DE MEDICIÓN ..........................................................................................................17

5.3. EQUIPO DE MONITOREO ........................................................................................................18

5.4. CARACTERISTICAS DE LA MEDICION......................................................................................18

5.5 CRITERIO PARA LA EVALUACIÓN ............................................................................................19

6. REGISTRO E INTERPRETACIÓN DE RESULTADOS ........................................................................21

6.1. Niveles de Presión Sonora .........................................................................................................21

6.2 Análisis de frecuencias ...............................................................................................................22

6.3 NIVEL DE REDUCCIÓN DE RUIDO ............................................................................................22

8.1. Control En La Fuente ................................................................................................................27

8.3. Control En El Trabajador............................................................................................................27

9.1. Registro fotográfico ...................................................................................................................29

9.2. Certificado de Calibración equipo de medición .............................................................................30

9.3. Licencia de SST de Su Gestión Consultores ................................................................................32

9.3. Licencia Profesional Responsable de la Medición .........................................................................34

INFORME DE EVALUACIÓN DE NIVELES DE

Tabla 1. Criterios de ruido de acuerdo a los decibeles ......................................................................10

Imagen 1. División topográfica del oído ..............................................................................................9

INFORME DE EVALUACIÓN DE NIVELES DE

AUDICIÓN: Sentido por medio del cual se percibe el sonido.

CONTAMINACIÓN: Alteración perjudicial de un sistema por el agregado de sustancias extrañas,

MICRÓFONO: Dispositivo transductor que transforma señal sonora en señal eléctrica.

NIVEL DE RUIDO: Nivel sonoro correspondiente al ruido en un instante determinado.

INFORME DE EVALUACIÓN DE NIVELES DE

NIVEL SONORO (UNIDADES):

INFORME DE EVALUACIÓN DE NIVELES DE

NINOX ZFS en el marco de su sistema de gestión de seguridad y salud en el trabajo y específicamente

La empresa desde la perspectiva de la higiene y seguridad industrial, medicina preventiva y medicina

En concordancia con lo anterior, ARL SURA, a través SU GESTIÓN CONSULTORES presenta el

INFORME DE EVALUACIÓN DE NIVELES DE

 Proponer a la organización las recomendaciones y medidas de intervención para mitigar el efecto

INFORME DE EVALUACIÓN DE NIVELES DE

Dentro de los diferentes tipos de ruido están:

Independientemente a la actividad laboral, el oído pierde capacidad por efecto de la edad

INFORME DE EVALUACIÓN DE NIVELES DE

Imagen 1. División topográfica del oído

INFORME DE EVALUACIÓN DE NIVELES DE

Imagen 2. Nivel de presión, efecto y fuente

INFORME DE EVALUACIÓN DE NIVELES DE

Valores Límites Permitidos Para Ruido

Diferencia entre sonido y ruido

Características del ruido

INFORME DE EVALUACIÓN DE NIVELES DE

 A diferencia de otros contaminantes es frecuente considerar el ruido como un mal inevitable

Factores que intervienen en el nivel de riesgo del ruido

Efectos del ruido

Control del ruido

INFORME DE EVALUACIÓN DE NIVELES DE

INFORME DE EVALUACIÓN DE NIVELES DE

NRR: 31 dB. NRR: 30 dB

NRR: 23 dB. NRR: 21 dB

Cálculos para la medición de Ruido

 Nivel de presión sonora equivalente jornada laboral:

INFORME DE EVALUACIÓN DE NIVELES DE

 Tiempo máximo de exposición:

 Tiempo máximo de exposición para Nivel de presión sonora equivalente diario:
