Laboratorio 4

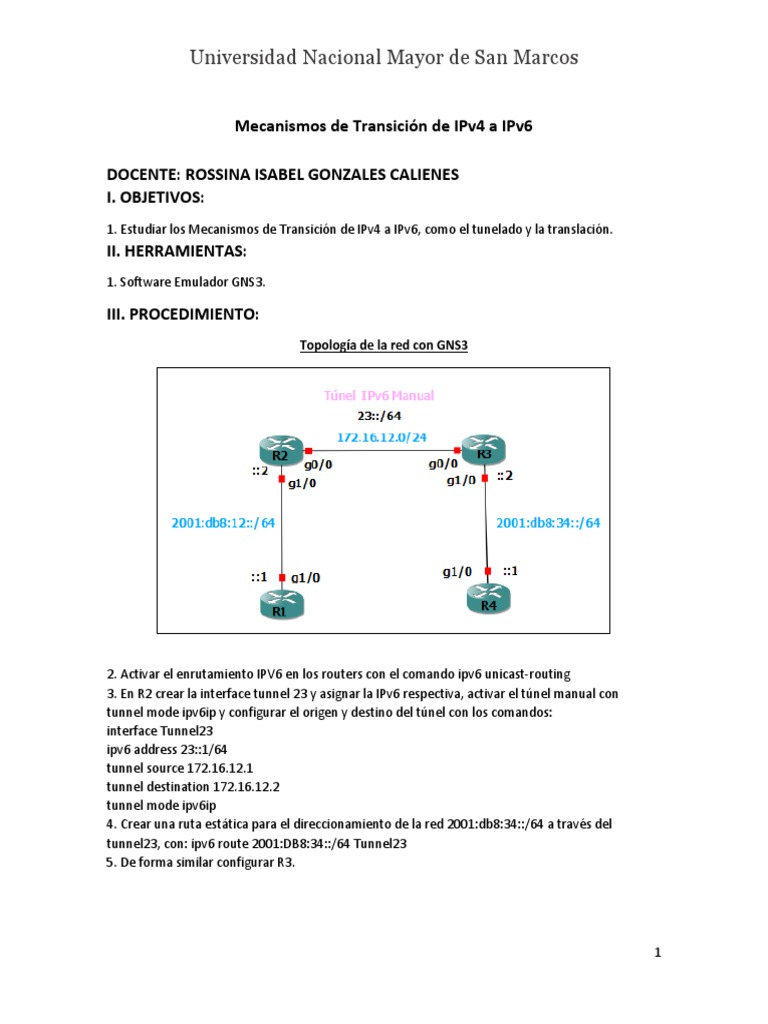

Universidad Nacional Mayor de San Marcos
Mecanismos de Transición de IPv4 a IPv6
DOCENTE: ROSSINA ISABEL GONZALES CALIENES

I. OBJETIVOS:
1. Estudiar los Mecanismos de Transición de IPv4 a IPv6, como el tunelado y la translación.
II. HERRAMIENTAS:
1. Software Emulador GNS3.
III. PROCEDIMIENTO:
Topología de la red con GNS3
2. Activar el enrutamiento IPV6 en los routers con el comando ipv6 unicast-routing

3. En R2 crear la interface tunnel 23 y asignar la IPv6 respectiva, activar el túnel manual con
tunnel mode ipv6ip y configurar el origen y destino del túnel con los comandos:
interface Tunnel23
ipv6 address 23::1/64
tunnel source 172.16.12.1
tunnel destination 172.16.12.2
tunnel mode ipv6ip
4. Crear una ruta estática para el direccionamiento de la red 2001:db8:34::/64 a través del
tunnel23, con: ipv6 route 2001:DB8:34::/64 Tunnel23
5. De forma similar configurar R3.
1
6. Configurar enrutamiento por defecto en R1 y R4 y verificar la conectividad entre ellos.
7. Implemente la topología de la Fig. 2, en la que se simulará la interconexión de redes IPv4

sobre redes IPv6 empleado el mecanismo de Túnel GRE IPv6.
2
8. Activar el enrutamiento IPV6 en los routers con el comando ipv6 unicast-routing. Y configurar
enrutamiento estático en los routers IPv6.
9. En R1 crear la interface tunnel 14 y asignar la IPv4 respectiva, activar el túnel GRE IPv6 con
tunnel mode gre ipv6 y configurar el origen y destino del túnel con los comandos:
interface Tunnel14
ip address 172.16.12.1 255.255.255.0
tunnel source 2001:DB8:12::1
tunnel destination 2001:DB8:34::1
tunnel mode gre ipv6
11. Verifique la conectividad IPv4 entre R1 y R4.
3
Se verifica la configuración del túnel GRE en donde , donde el paquete original es IPv4 el cuál es
encapsulado por GRE y el protocolo de entrega de transporte es IPv6 que es el protocolo que
transporta al protocolo encapsulado IPv4.

sobre una red IPv4 empleado el mecanismo de Túnel 6 to 4.
4
13. Activar el enrutamiento IPV6 en los routers con el comando ipv6 unicast-routing
14. En R2 crear la interface tunnel 23 y asignar la IPv6 con prefijo 2002:, activar el túnel 6to4 con
tunnel mode ipv6ip 6to4 y configurar el origen del túnel con los comandos:
interface Tunnel23
ipv6 address 2002:AC10:C01::/128
tunnel mode ipv6ip 6to4
15. Crear las rutas estáticas para el direccionamiento de la red 2001:db8:34::/64, con los
comandos:
ipv6 route 2001:DB8:34::/64 2002:AC10:C02::
ipv6 route 2002::/16 Tunnel23

5

sobre una red IPv4 empleado el mecanismo de Túnel ISATAP.
6
19. En R2 crear la interface tunnel 23 y asignar la IPv6 con prefijo 23::/64 y formato eui-64, activar
el túnel isatap con tunnel mode ipv6ip isatap y configurar el origen del túnel con los
comandos:
interface Tunnel23
ipv6 address 23::/64 eui-64
tunnel mode ipv6ip isatap
Nota: ISATAP utiliza direcciones de unidifusión que incluyen un prefijo IPv6 de 64 bits y un
identificador de interfaz de 64 bits. El identificador de interfaz se crea en formato EUI-64 modificado
en el que los primeros 32 bits contienen el valor 000: 5EFE para indicar que la dirección es una
dirección IPv6 ISATAP.
Formato de dirección ISATAP.
64 bits 32 bits 32 bits
enlazar prefijo de unidifusión IPv6 local o global 0000: 5EFE Dirección IPv4 del enlace ISATAP
Como se muestra en la tabla anterior, una dirección ISATAP consta de un prefijo IPv6 y el
identificador de interfaz ISATAP. Este identificador de interfaz incluye la dirección IPv4 del enlace
IPv4 subyacente.
Para el R1:
Si el prefijo es 23 :: / 64
La dirección IPv4 es 172.16.12.0/24.
En la dirección ISATAP, la dirección IPv4 se expresa en hexadecimal como AC10:C02
LA dirección ISACAP que resulta es: 23::5EFE:AC10:C02
20. Crear la ruta estática para el direccionamiento de la red 2001:db8:34::/64, con:

ipv6 route 2001:DB8:34::/64 Tunnel23 FE80::5EFE:AC10:C02
7
23. Implemente la topología de la Fig. 5, en la que se simulará la interconexión de redes IPv6 con
redes IPv4 empleado el mecanismo de Translación NAT-PT Estático.
8
24. En modo de configuración global configurar en R2 la traducción de direcciones IPv4 a IPv6 e

IPv6 a IPv4 uno a uno, con el mecanismo de translación NAT-PT Estático, con:
ipv6 nat v4v6 source 172.16.23.2 2001:DB8:13::3
ipv6 nat v6v4 source 2001:DB8:12::1 172.16.13.1
ipv6 nat prefix 2001:DB8:13::/96
25. Configurar enrutamiento por defecto en R1 y R3.
26. Ejecutar los comandos show ipv6 nat translation y debug ipv6 nat.
27. Verificar la conectividad entre R1 y R3.
9
10
Nota:
Un paquete de solicitud de eco ICMP generado por R17 que proviene de la dirección IPv6 del R17
debe llegar a la dirección IPv4 del R19 (172.16.23.2) usando la dirección IPv6 2001:DB8:13::3.
28. Implemente la topología de la Fig. 6, en la que se simulará la interconexión de redes IPv6 con
redes IPv4 empleado el mecanismo de Translación NAT-PT Dinámico.
29. Activar el enrutamiento IPV6 en R1 y R2 con ipv6 unicast-routing. Y configurar enrutamiento
estático en todos los routers.
11
30. En modo de configuración global configurar en R2 la traducción de direcciones IPv4 a IPv6

con el mecanismo de translación NAT-PT Dinámico, con la creación de una lista de acceso
desde la red 172.16.3.0/24 y que se traduzca con un pool de direcciones IPv6:
R21:
ip access-list standard IPv4
permit 172.16.3.0 0.0.0.255
!
ipv6 nat v4v6 source list IPv4 pool IPv6
ipv6 nat v4v6 source 172.16.23.2 2001:DB8:13::3
ipv6 nat v4v6 pool IPv6 2001:DB8:13::4 2001:DB8:13::5 prefix-length 96
ipv6 nat v6v4 source 2001:DB8:12::1 172.16.13.1
ipv6 nat prefix 2001:db8:13::/96
31. Ejecutar los comandos show ipv6 nat translation y debug ipv6 nat.
32. Verificar la conectividad con ping desde las PCs hasta R20.
12
Observando los paquetes que se envían al realizar ping desde la PC1 hasta el router 20, en los
diferentes enlaces.
