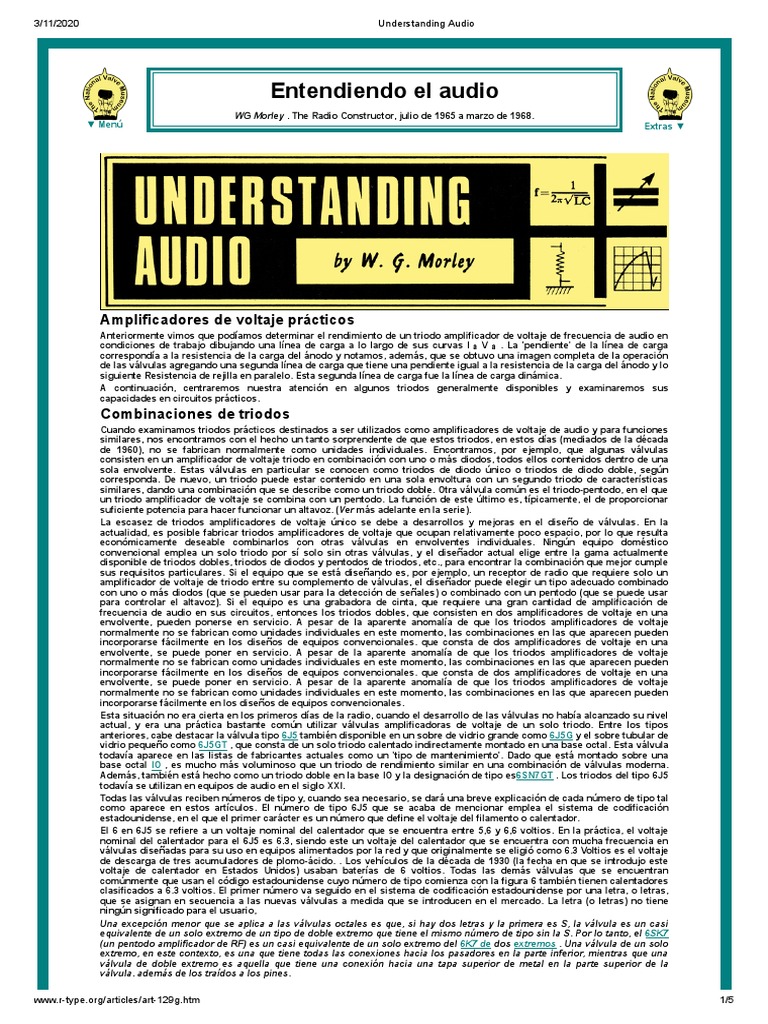

Amplificadores de voltaje prácticos

Anteriormente vimos que podíamos determinar el rendimiento de un triodo amplificador de voltaje de frecuencia de audio en
condiciones de trabajo dibujando una línea de carga a lo largo de sus curvas I a V a . La 'pendiente' de la línea de carga
correspondía a la resistencia de la carga del ánodo y notamos, además, que se obtuvo una imagen completa de la operación
de las válvulas agregando una segunda línea de carga que tiene una pendiente igual a la resistencia de la carga del ánodo y lo
siguiente Resistencia de rejilla en paralelo. Esta segunda línea de carga fue la línea de carga dinámica.
A continuación, centraremos nuestra atención en algunos triodos generalmente disponibles y examinaremos sus
capacidades en circuitos prácticos.
Combinaciones de triodos
Cuando examinamos triodos prácticos destinados a ser utilizados como amplificadores de voltaje de audio y para funciones
similares, nos encontramos con el hecho un tanto sorprendente de que estos triodos, en estos días (mediados de la década
de 1960), no se fabrican normalmente como unidades individuales. Encontramos, por ejemplo, que algunas válvulas
consisten en un amplificador de voltaje triodo en combinación con uno o más diodos, todos ellos contenidos dentro de una
sola envolvente. Estas válvulas en particular se conocen como triodos de diodo único o triodos de diodo doble, según
corresponda. De nuevo, un triodo puede estar contenido en una sola envoltura con un segundo triodo de características
similares, dando una combinación que se describe como un triodo doble. Otra válvula común es el triodo-pentodo, en el que
un triodo amplificador de voltaje se combina con un pentodo. La función de este último es, típicamente, el de proporcionar
suficiente potencia para hacer funcionar un altavoz. (Ver más adelante en la serie).
La escasez de triodos amplificadores de voltaje único se debe a desarrollos y mejoras en el diseño de válvulas. En la
actualidad, es posible fabricar triodos amplificadores de voltaje que ocupan relativamente poco espacio, por lo que resulta
económicamente deseable combinarlos con otras válvulas en envolventes individuales. Ningún equipo doméstico
convencional emplea un solo triodo por sí solo sin otras válvulas, y el diseñador actual elige entre la gama actualmente
disponible de triodos dobles, triodos de diodos y pentodos de triodos, etc., para encontrar la combinación que mejor cumple
sus requisitos particulares. Si el equipo que se está diseñando es, por ejemplo, un receptor de radio que requiere solo un
amplificador de voltaje de triodo entre su complemento de válvulas, el diseñador puede elegir un tipo adecuado combinado
con uno o más diodos (que se pueden usar para la detección de señales) o combinado con un pentodo (que se puede usar
para controlar el altavoz). Si el equipo es una grabadora de cinta, que requiere una gran cantidad de amplificación de
frecuencia de audio en sus circuitos, entonces los triodos dobles, que consisten en dos amplificadores de voltaje en una
envolvente, pueden ponerse en servicio. A pesar de la aparente anomalía de que los triodos amplificadores de voltaje
normalmente no se fabrican como unidades individuales en este momento, las combinaciones en las que aparecen pueden
incorporarse fácilmente en los diseños de equipos convencionales. que consta de dos amplificadores de voltaje en una
envolvente, se puede poner en servicio. A pesar de la aparente anomalía de que los triodos amplificadores de voltaje
normalmente no se fabrican como unidades individuales en este momento, las combinaciones en las que aparecen pueden
incorporarse fácilmente en los diseños de equipos convencionales. que consta de dos amplificadores de voltaje en una
envolvente, se puede poner en servicio. A pesar de la aparente anomalía de que los triodos amplificadores de voltaje
normalmente no se fabrican como unidades individuales en este momento, las combinaciones en las que aparecen pueden
incorporarse fácilmente en los diseños de equipos convencionales.
Esta situación no era cierta en los primeros días de la radio, cuando el desarrollo de las válvulas no había alcanzado su nivel
actual, y era una práctica bastante común utilizar válvulas amplificadoras de voltaje de un solo triodo. Entre los tipos
anteriores, cabe destacar la válvula tipo 6J5 también disponible en un sobre de vidrio grande como 6J5G y el sobre tubular de
vidrio pequeño como 6J5GT , que consta de un solo triodo calentado indirectamente montado en una base octal. Esta válvula
todavía aparece en las listas de fabricantes actuales como un 'tipo de mantenimiento'. Dado que está montado sobre una
base octal IO , es mucho más voluminoso que un triodo de rendimiento similar en una combinación de válvulas moderna.
Además, también está hecho como un triodo doble en la base IO y la designación de tipo es6SN7GT . Los triodos del tipo 6J5
todavía se utilizan en equipos de audio en el siglo XXI.
Todas las válvulas reciben números de tipo y, cuando sea necesario, se dará una breve explicación de cada número de tipo tal
como aparece en estos artículos. El número de tipo 6J5 que se acaba de mencionar emplea el sistema de codificación
estadounidense, en el que el primer carácter es un número que define el voltaje del filamento o calentador.
El 6 en 6J5 se refiere a un voltaje nominal del calentador que se encuentra entre 5,6 y 6,6 voltios. En la práctica, el voltaje
nominal del calentador para el 6J5 es 6.3, siendo este un voltaje del calentador que se encuentra con mucha frecuencia en
válvulas diseñadas para su uso en equipos alimentados por la red y que originalmente se eligió como 6.3 Voltios es el voltaje
de descarga de tres acumuladores de plomo-ácido. . Los vehículos de la década de 1930 (la fecha en que se introdujo este
voltaje de calentador en Estados Unidos) usaban baterías de 6 voltios. Todas las demás válvulas que se encuentran
comúnmente que usan el código estadounidense cuyo número de tipo comienza con la figura 6 también tienen calentadores
clasificados a 6.3 voltios. El primer número va seguido en el sistema de codificación estadounidense por una letra, o letras,
que se asignan en secuencia a las nuevas válvulas a medida que se introducen en el mercado. La letra (o letras) no tiene
ningún significado para el usuario,
Una excepción menor que se aplica a las válvulas octales es que, si hay dos letras y la primera es S, la válvula es un casi
equivalente de un solo extremo de un tipo de doble extremo que tiene el mismo número de tipo sin la S. Por lo tanto, el 6SK7
(un pentodo amplificador de RF) es un casi equivalente de un solo extremo del 6K7 de dos extremos . Una válvula de un solo
extremo, en este contexto, es una que tiene todas las conexiones hacia los pasadores en la parte inferior, mientras que una
válvula de doble extremo es aquella que tiene una conexión hacia una tapa superior de metal en la parte superior de la
válvula. además de los traídos a los pines.

www.r-type.org/articles/art-129g.htm 1/5
3/11/2020 Understanding Audio
Un segundo número sigue a la letra (o letras) y está destinado a definir el número de "electrodos útiles" que se llevan al
circuito externo. Con el 6J5, el 5 se aplica al calentador, el cátodo, la rejilla, el ánodo y una pantalla exterior que se instala en
algunas versiones de la válvula. Debe agregarse que, además de proporcionar una indicación útil del voltaje del calentador o
del filamento, el sistema de codificación de válvulas estadounidense no proporciona mucha información sobre la válvula en
cuestión.
Hemos dicho que los triodos actuales normalmente se combinan con otra válvula o válvulas en una sola envoltura. Es posible
encontrar triodos producidos actualmente que no están tan combinados, pero están pensados para su uso en aplicaciones
especiales y no como amplificadores de voltaje de audio.
ECC82 y ECC83

(a) La base del B9A tiene nueve pines, numerados en el sentido de las agujas del reloj con los pines apuntando hacia el
observador
(b) ilustrando los pines a los que se conectan los electrodos del ECC82 y ECC83 . Estos triodos dobles también se fabrican
con los números de tipo 12AU7 y 12AX7 respectivamente
(c) Un método alternativo para mostrar conexiones de clavijas para ECC82 y ECC83
(d). El ECC82 y el ECC83 se pueden calentar con un suministro de 12,6 voltios conectándolo al calentador de la manera que
se muestra aquí
(e) Alternativamente, las dos mitades del calentador se pueden conectar en paralelo y funcionar con un suministro de 6,3
voltios.
Los dos triodos dobles más comunes que se pueden emplear como amplificadores de voltaje en los equipos actuales son el
ECC82 y el ECC83. Estas válvulas comprenden dos triodos similares en una sola envoltura, y son de construcción totalmente
de vidrio en la que los pasadores de la válvula sobresalen directamente del vidrio. Tanto el ECC82 como el ECC83 tienen la
base B9A . La base del B9A tiene 9 pines, que están numerados en el sentido de las agujas del reloj, como se muestra (a)
arriba, con los pines apuntando hacia el observador. El mayor espacio entre los pines 1 y 9 evita que la válvula se inserte en
su soporte en cualquier posición que no sea la correcta.
Tanto el ECC82 como el ECC83 tienen las mismas conexiones de clavijas a los electrodos y estos se ilustran en (b). (c)
muestra un método alternativo para indicar los electrodos a los que se conecta cada clavija. En este diagrama, la letra k
significa cátodo. Dado que estas válvulas tienen dos triodos en una envolvente, los electrodos de un triodo deben
distinguirse de los electrodos del otro cuando se muestra un diagrama de conexión de clavijas como el de (c). En este
diagrama, se agrega un primo después de las letras del electrodo para un triodo y dos primos después de los electrodos del
otro. En (c) encontramos la abreviatura 'hct', que significa 'calentador central-tap'. La provisión de un grifo central del
calentador es una característica inusual en las válvulas diseñadas para operar en equipos alimentados por la red y aumenta
considerablemente la versatilidad de las dos válvulas en discusión. Cualquiera de las válvulas se puede calentar conectando
un suministro de 12,6 voltios a los pines 4 y 5 sin conexión al pin 9, como en (d), o conectando un suministro de 6,3 voltios al
pin 9 y los pines 4 y 5 unidos, como en ( mi). Cuando se conecta para un funcionamiento de 12,6 voltios, la corriente del
calentador es de 0,15 amperios y, cuando se conecta para un funcionamiento de 6,3 voltios, es de 0,3 amperios. El ECC82 y
ECC83 pueden, en consecuencia, funcionar con un suministro de 6,3 o 12,6 voltios, según sea necesario. Los calefactores de
los equipos de radio se conectan frecuentemente en serie en lugar de en paralelo, por lo que es necesario que todos los
calefactores tengan la misma corriente nominal.
Los números de tipo ECC82 y ECC83 siguen la práctica de codificación europea. En esto, la primera letra define el voltaje o la
corriente del calentador, con E representando 6,3 voltios (se ignora el método alternativo de 12,6 voltios de conexión del
calentador). La letra o letras que siguen indican la clase general de válvula, y la letra C representa un triodo. Como hay dos
triodos, hay dos C en el número de tipo. La siguiente figura indica el tipo de base, y la figura 8 representa B9A. La cifra o
cifras finales indican un número de diseño o desarrollo y no tienen ningún significado, aparte de la identificación, para el
usuario.
Los modelos ECC82 y ECC83 también se fabrican con los códigos estadounidenses 12AU7 y 12AX7 respectivamente. En
estos, el 12 inicial indica un voltaje nominal del calentador de aproximadamente 12,6 (que en realidad es 12,6 con estas dos
válvulas) mientras que el 7 final indica que siete electrodos útiles se llevan a conexiones externas (estos electrodos constan
de un calentador, dos cátodos, dos rejillas y dos ánodos). Se observará que la codificación estadounidense ignora la
aplicación del calentador de 6,3 voltios.

www.r-type.org/articles/art-129g.htm 2/5
3/11/2020 Understanding Audio
Como vimos en el artículo anterior, el rendimiento de un amplificador de voltaje se puede encontrar trazando una línea de
carga a través de sus curvas I a V a , y será de interés si ahora llevamos a cabo este proceso con, en primer lugar, el ECC82 y,
luego, el ECC83. Las curvas I a V a para un solo triodo del ECC82 se muestran en (a) a continuación.

(a) Agregar una línea de carga de 100 kΩ para 250 Voltios HT, y una línea de carga dinámica subsiguiente, a las curvas I a V a
de un solo triodo del ECC82. El punto de funcionamiento inactivo se elige a -3,5 voltios para V g (según se juzga entre las
curvas V g = 0 y V g = -5). Las curvas I a V a para el ECC82 generalmente se emiten con un espaciado de 5 voltios entre V
gparámetros, lo que hace que los resultados obtenidos de la construcción de la línea de carga sean solo aproximados. (Las
curvas que se muestran aquí y en la siguiente ilustración bajo (a) se presentan con fines ilustrativos y pueden contener
ligeras inexactitudes. Los lectores que deseen trabajar con las curvas de las válvulas en cuestión deben utilizar las emitidas
por los fabricantes de las válvulas - Ver los datos- hojas incrustadas en las exhibiciones)
(b) Un triodo de un ECC82 conectado en un circuito que corresponde a la línea de carga dinámica de (a) El calentador se
omite por simplicidad. El condensador de acoplamiento af tiene un valor típico de 0,01 μF
Podemos realizar el ejercicio para un voltaje HT que tenga la cifra típica de 250. Una resistencia de carga de ánodo
representativa sería 100kΩ, después de lo cual, siguiendo el procedimiento que vimos en el artículo del mes pasado,
podemos dibujar una línea de carga desde el punto de 250 Voltios en el V a eje al punto de 2,5 mA en el eje I a . Elegimos 2,5
mA porque esta es la corriente que fluiría a través de la carga para un voltaje de ánodo cero.
La línea de carga se incluye en (a), y la inspección visual indica que el espacio entre los puntos donde las curvas cruzan la
línea de carga parece ser más igual a la izquierda de la curva de -5 voltios. En consecuencia, sería razonable elegir
arbitrariamente un punto de funcionamiento inactivo a -3,5 voltios, como se ha hecho en el diagrama. Nuestra elección del
punto de funcionamiento inactivo da como resultado un voltaje de ánodo inactivo que tiene una cifra bastante baja de 80, que
está ligeramente por debajo del rango de 0,4 a 0,8 del voltaje de suministro de HT que se mencionó anteriormente. Sin
embargo, la cifra de voltaje de ánodo bajo no es deseable si la elección del punto de funcionamiento en reposo asegura que
la señal del ánodo no se distorsione demasiado como una copia de la señal aplicada a la red.
Si la válvula se utiliza en un circuito convencional tenemos que tener en cuenta la siguiente resistencia de red, y esta podría
tener un valor típico de 470kΩ. 100kΩ y 470kΩ en paralelo dan una resistencia de 82kΩ, y la línea de carga dinámica, con una
pendiente igual a esta resistencia, se dibuja a través del punto de funcionamiento inactivo. Los resultados dados por esta
línea de carga parecen ser razonablemente aceptables mediante inspección visual. Dado que nuestro punto de
funcionamiento en reposo está en -3,5 voltios, la excursión positiva de la señal de entrada no puede exceder esta cifra sin el
inicio de la corriente de red positiva. Al mismo tiempo, puede tener lugar una excursión negativa de la red de hasta 8 voltios
aproximadamente antes de que se corte la válvula. Por lo tanto, la válvula podría manejar una señal de entrada de un pico
ligeramente inferior a 3,5 voltios sin introducir un nivel de distorsión excesivamente alto.
Como hemos indicado, el punto de funcionamiento en reposo está a -3,5 Voltios y esto corresponde a una corriente de ánodo
de aproximadamente 1,6 mA, como se lee en el diagrama. Si usamos polarización de cátodo, esta corriente de ánodo fluirá a
través de la resistencia de polarización. Como requerimos una polarización de 3,5 voltios (para llevar la válvula al punto de
funcionamiento inactivo), el valor de la resistencia de polarización (de R = E / I) es 2,2 kΩ.
Para verificar la ganancia de voltaje, podemos examinar el cambio de voltaje del ánodo correspondiente a un cambio en el
voltaje de la red de -5 a cero. El cambio en el voltaje del ánodo es de aproximadamente 75 voltios, después de lo cual la
ganancia de voltaje, en condiciones de trabajo, es 75/5 o 15.
(b) muestra uno de los triodos ECC82 en un circuito de trabajo, incorporando valores de componentes que corresponden a la
línea de carga dinámica de (a).

www.r-type.org/articles/art-129g.htm 3/5
3/11/2020 Understanding Audio

(a) La construcción de la línea de carga para un triodo de un ECC83

(b) El triodo ECC83 en un circuito de trabajo correspondiente a la línea de carga dinámica dibujada en (a)
(c) Si los dos triodos del ECC83 están conectados en cascada, como se muestra aquí , la ganancia de voltaje total es 2500
veces
En (a) arriba repetimos el proceso, usando I a V acurvas de uno de los triodos de un ECC83. Una resistencia de carga de
ánodo de 100 kΩ sería, nuevamente, un valor representativo, y trazamos la línea de carga para un voltaje HT de 250. Un punto
de funcionamiento inactivo a -1 Volt parece razonable, después de lo cual dibujamos una línea de carga dinámica con una
pendiente de 82 kΩ , para tener en cuenta una siguiente resistencia de red de 470 kΩ. Como puede verse, las señales de
entrada hasta un valor máximo de 1 voltio se manejan sin una distorsión excesiva. El punto de funcionamiento en reposo
corresponde a una corriente de ánodo de 1,1 mA, por lo que la resistencia de polarización del cátodo debe ser de 900 Ω. Un
valor de 1kΩ sería adecuado en la práctica, y la válvula, con los valores de los componentes, se muestra en (b). Un examen de
(a) muestra que, a lo largo de la línea de carga dinámica, un cambio en el voltaje de la red de 1 (de V g= -0,5 a -1,5) provoca un
cambio correspondiente en el voltaje del ánodo de 50. Por lo tanto, la ganancia de voltaje del triodo ECC83 es 50, una cifra
significativamente más alta que la del ECC82. Si tuviéramos que conectar los dos triodos del ECC83 en cascada, como lo
hacemos en (c), la ganancia total será 50 x 50, o 2500. Los dos triodos del ECC82, conectados de manera similar, darían una
ganancia general de 15 x 15, o 225.
Al comparar los triodos ECC82 y ECC83, hemos encontrado que el triodo ECC83 ofrece una mayor ganancia en un circuito de
trabajo que el ECC82. De las curvas I a V a se puede ver también que el ECC82 corta a un voltaje de red negativo
considerablemente mayor que el ECC83, y este último factor puede ser ventajoso en algunas aplicaciones.
En (b) en el diagrama anterior y (b) y (c) en el diagrama actual, los condensadores electrolíticos evitan las resistencias de
polarización del cátodo. Como vimos antes, un capacitor de derivación de cátodo debe tener una reactancia baja en las
frecuencias que se manejan para que no ocurra la degeneración del cátodo. Un valor práctico adecuado para el condensador
en los diagramas que acabamos de mencionar sería 25μF, que corresponde a una reactancia de aproximadamente 120Ω a 50
Hz. En todos los circuitos, el voltaje que cae a través de la resistencia de polarización es relativamente bajo y, en cada caso,
el capacitor podría ser un componente con una clasificación de, digamos, 6 voltios en funcionamiento.
DAC32
A continuación, será útil examinar brevemente un triodo amplificador de voltaje de batería y ver qué diferencias existen entre
este y un triodo diseñado para equipos alimentados por la red. Sin embargo, los triodos amplificadores de voltaje para el
funcionamiento a partir de baterías en equipos domésticos no se han utilizado en general durante varios años, y es necesario
seleccionar una válvula más temprana si se quiere representar esta clase de triodo.

www.r-type.org/articles/art-129g.htm 4/5
3/11/2020 Understanding Audio

(a) Símbolo de circuito para el DAC32 , un amplificador de voltaje de triodo que funciona con batería combinado con un diodo
(b) El DAC32 está montado en una base octal y tiene las conexiones de clavijas que se muestran aquí
(a) y (b) muestran el símbolo y las conexiones de los pines para un ejemplo típico, siendo este el DAC32. Como se verá, el
DAC32 consta de un diodo-triodo y está montado sobre una base octal. El símbolo del circuito para el DAC32 se da en (a), las
letras TC en este diagrama indican que la conexión a la red se realiza a través de una tapa superior de metal. (b) muestra la
base octal, con las clavijas numeradas del 1 al 8 en el sentido de las agujas del reloj, y con las clavijas 1 y 8 a cada lado de la
llave de localización de la espita central. Las letras f representan filamento, mientras que a (d) denota el ánodo del diodo. Las
letras NC significan que no se realiza ninguna conexión con el pin en cuestión, y NP indica que no hay ningún pin en la base
en el punto designado. La letra M significa metalizado externo en la envoltura de vidrio, que proporciona una pantalla para la
válvula.
El suministro de filamento requerido por el DAC32 es de 1,4 voltios a 50 mA. En la práctica, el filamento está diseñado para
funcionar desde una celda seca cuyo voltaje es nominalmente 1.5, pero que, durante la vida útil de la celda, promediará
alrededor de 1.4. Las válvulas de esta categoría consumen una pequeña corriente de ánodo y están diseñadas para funcionar
con voltajes HT del orden de 90 únicamente. Un valor de carga de ánodo típico sería del orden de 250 kΩ, lo que da como
resultado una ganancia de voltaje de alrededor de 30.
Cabe señalar que las clavijas de filamento de la válvula se designan como positivas y negativas en (b), y que el suministro de
filamento debe aplicarse con la polaridad indicada. La resistencia de rejilla se puede conectar al pin de filamento negativo.
Ignorando el efecto del potencial de contacto, el resultado de esta conexión es que el extremo negativo del filamento tiene el
mismo potencial que la rejilla, mientras que el extremo positivo es 1,4 Voltios positivos de la rejilla, con la consecuencia de
que un sesgo de rejilla promedio efectivo Aparece -0,7 voltios en la rejilla en relación con el filamento. El ánodo del diodo está
montado en el extremo negativo del filamento.
En la codificación, DAC32, la letra D indica que el voltaje del filamento se encuentra en el rango de 0.5 a 1.5, mientras que A
indica un solo diodo y C indica un triodo. El siguiente número, 3, se aplica a una base octal IO. Una válvula equivalente con
codificación americana es la 1H5 , la figura 1 se aplica a un voltaje de filamento en el rango de 1.6 o menos, y la figura 5 se
aplica a 5 electrodos útiles (filamento, rejilla, ánodo, ánodo de diodo y, en algunas versiones de la válvula, pantalla).
En el próximo artículo consideraremos un factor final que afecta el rendimiento del triodo, este es el efecto Miller.
Regrese al contenido de la serie , o a cómo usar las líneas de carga del amplificador de voltaje o avance al efecto Miller .

Use el botón de retroceso del navegador para regresar.

www.r-type.org/articles/art-129g.htm 5/5
