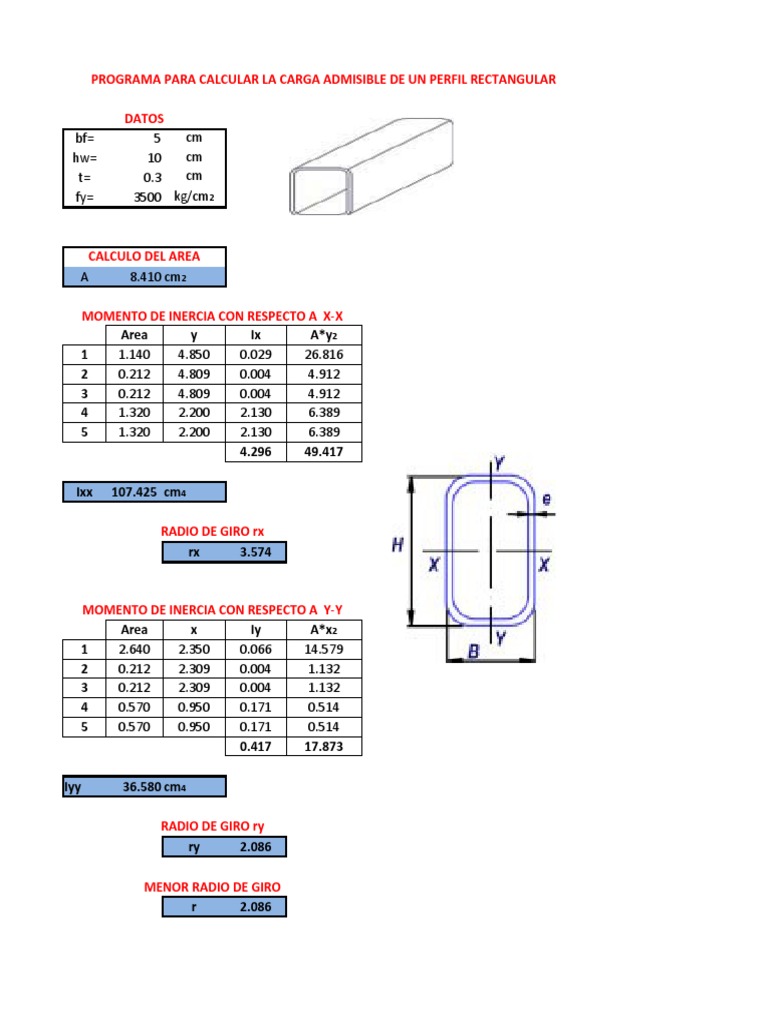

PROGRAMA PARA CALCULAR LA CARGA ADMISIBLE DE UN PERFIL RECTANGULAR

DATOS
bf= 5 cm
hw= 10 cm
t= 0.3 cm
fy= 3500 kg/cm2

CALCULO DEL AREA

A 8.410 cm2

MOMENTO DE INERCIA CON RESPECTO A X-X

Area y Ix A*y2
1 1.140 4.850 0.029 26.816
2 0.212 4.809 0.004 4.912
3 0.212 4.809 0.004 4.912
4 1.320 2.200 2.130 6.389
5 1.320 2.200 2.130 6.389
4.296 49.417

Ixx 107.425 cm4

RADIO DE GIRO rx
rx 3.574

MOMENTO DE INERCIA CON RESPECTO A Y-Y

Area x Iy A*x2
1 2.640 2.350 0.066 14.579
2 0.212 2.309 0.004 1.132
3 0.212 2.309 0.004 1.132
4 0.570 0.950 0.171 0.514
5 0.570 0.950 0.171 0.514
0.417 17.873

Iyy 36.580 cm4

RADIO DE GIRO ry
ry 2.086

MENOR RADIO DE GIRO

r 2.086
 CALCULOS

1.- Calculo de Elementos Comprimidos Atiesados

f 2100
[w/t]lim 33.671
w 1.400
[w/t] 4.667 Alas o almas superan el limite= -45.049

b/t 5.000

u 6.400 Alas o almas superan el limite= 26.305

[u/t] 21.333

h/t 10.000

2.- Calculo del Area Efectiva

Area no efectiva en alas -2.160

Area no efectiva en almas -2.160
Area efectiva 12.730

Aefec_real 8.4096

3.- Calculo del Factor de forma

Qa 1.000

4.- Calculo de la rigidez del Perfil

DATOS
k= 1.000
L= 100.000 cm
Es= 2074000 kg/cm2

kL/r 47.948
Cc 108.152

5.- Calculo del Esfuerzo Admisible

kL/r>=Cc/Qa^0.5 Existe pandeo inelastico

a) Pandeo elastico b) Pandeo inelastico

Fadm 4641.192 Fadm 1647.622
 c) Si: Q=1, t>2.4mm y kL/r<Cc
Fadm 1732.163

6.- Calculo de Carga Maxima

Pmax 39030.568 a)
Depende de la relacion de
kL/r y Cc para escojer la
Pmax 13855.843 b) opcion calculada

Pmax 14566.795 c)
