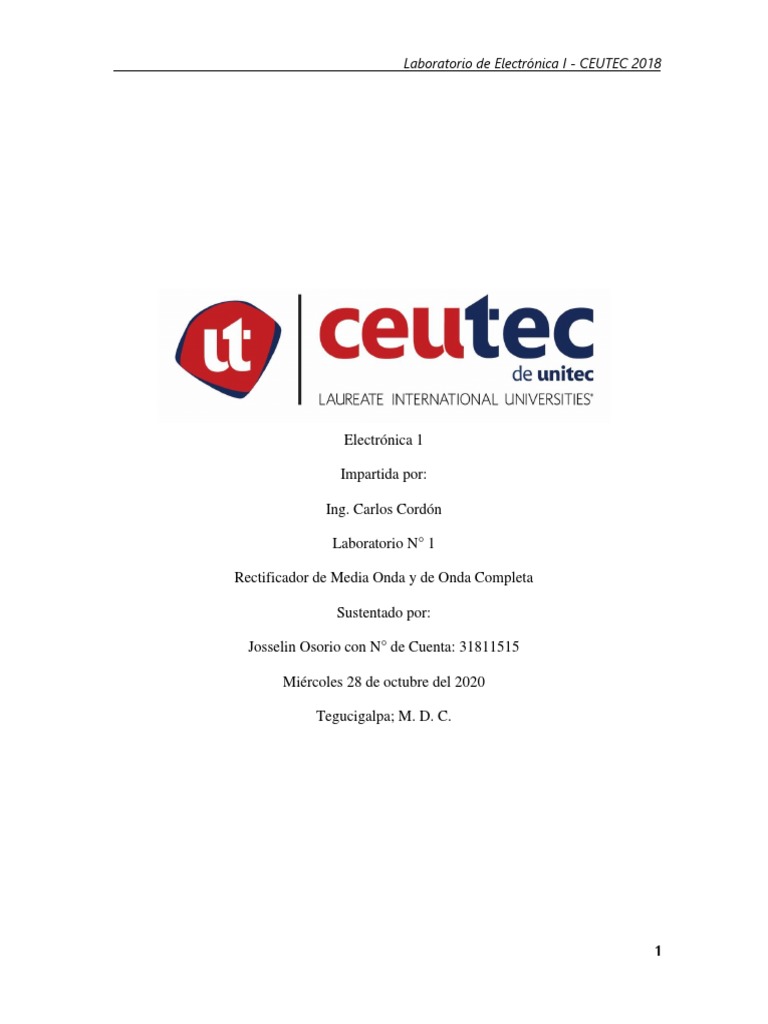

Laboratorio de Electrónica I - CEUTEC 2018

Electrónica 1

Impartida por:

Ing. Carlos Cordón

Laboratorio N° 1

Rectificador de Media Onda y de Onda Completa

Sustentado por:

Josselin Osorio con N° de Cuenta: 31811515

Miércoles 28 de octubre del 2020

Tegucigalpa; M. D. C.

1
 Laboratorio de Electrónica I - CEUTEC 2018

Contenido
I. Objetivos ......................................................................................................................................................... 3

II. Rectificador de media onda (positiva y negativa).................................................................................. 3

III. Rectificador en puente ............................................................................................................................. 4

IV. Cuestionario ............................................................................................................................................... 5

V. Resultados Teóricos...................................................................................................................................... 6

VI. Resultados Experimentales..................................................................................................................... 6

VII. Resultados Simulados .............................................................................................................................. 7

2
 Laboratorio de Electrónica I - CEUTEC 2018

1
RECTIFICADOR DE MEDIA ONDA Y DE ONDA COMPLETA

I. OBJETIVOS

• Observar y medir las formas de la onda de salida de un rectificador de media onda.

• Verificar que la conducción en el caso de un rectificador en puente es consecuencia
de la conducción alternada de dos rectificadores conectados en serie.
• Observar y medir las formas de la onda de salida de un rectificador de onda completa
con puente de diodos.

II. RECTIFICADOR DE MEDIA ONDA (POSITIVA Y NEGATIVA)

Materiales:

• 1 diodo de estado sólido 1N4001.

• Osciloscopio.
• Resistencia de 2.2kΩ.
• Fuente AC de 5 Vp a 1000 Hz.

Rectificador positivo

Armar el siguiente circuito:

Figura 1

3
 Laboratorio de Electrónica I - CEUTEC 2018

Medir el voltaje de salida con el osciloscopio en la resistencia de 2.2kΩ.

Rectificador negativo

Armar el siguiente circuito:

Figura 2

Medir el voltaje de salida con el osciloscopio en la resistencia de 2.2kΩ.

III. RECTIFICADOR EN PUENTE

Materiales:

• 4 diodos de estado sólido 1N4001.

• Osciloscopio.
• Resistencia de 2.2kΩ.
• Fuente AC de 5 Vp a 1000 Hz.

Armar el siguiente circuito:

Figura 3

4
 Laboratorio de Electrónica I - CEUTEC 2018

Medir el voltaje de salida con el osciloscopio en la resistencia de 2.2kΩ.

IV. CUESTIONARIO

• Debido a que la energía eléctrica en DC se utiliza principalmente en electrónica,

las empresas que suministran la energía eléctrica distribuyen energía DC _
Falso_
• Explique el funcionamiento de un rectificador de media onda.

R// un rectificador de media onda funciona conduciendo a través de uno o más diodos,
corriente alterna y convirtiéndola en corriente eléctrica

• En general, ¿cuál es la frecuencia de rizo en la salida obtenida del circuito de un

puente de diodos? R// como se pudo observar en el osciloscopio: la frecuencia de
entrada era de 1kHz y la de salida 2kHz, entonces el doble de la inicial.
• Encuentre una expresión para el voltaje promedio de un rectificador de media
onda a partir de la integral del promedio.
1 𝜋 𝑉𝑝 𝑉𝑝
Vprom=2𝜋 ∫0 (𝑉𝑝𝑆𝑒𝑛𝜃 𝑑𝜃)=2𝜋 (−𝐶𝑜𝑠𝜃)𝜋0 = 𝜋

• Encuentre una expresión para el voltaje promedio de un rectificador en puente

a partir de la integral del promedio.
1 𝑡
Vpromedio=(𝑇) (∫0 𝑓(𝑡) 𝑑(𝑡))

• En base a los resultados anteriores ¿cuál es la diferencia entre el voltaje de salida

promedio de ambos rectificadores?

R// que el voltaje de salida del rectificador de onda completa será el doble que el voltaje
de salida del rectificador de media onda.

5
 Laboratorio de Electrónica I - CEUTEC 2018

V. RESULTADOS TEÓRICOS

• Presentar los resultados esperados de las ondas de salida y sus voltajes respectivos.
Rectificador de media onda, positivo:
5𝑣−0.7(𝑉𝐷)
Vp(Salida)=( )=1.368 V
𝜋

Rectificador de media onda, negativo:

−5𝑣−0.7(𝑉𝐷)
Vp(Salida)=( )=-1.814 V
𝜋

Rectificador en puente:
2(5𝑣−1.4)
Vp(Salida)=( )=2.291 V
𝜋

VI. RESULTADOS EXPERIMENTALES

• Presentar en orden las tablas, capturas de pantalla y datos encontrados.

6
 Laboratorio de Electrónica I - CEUTEC 2018

VII. RESULTADOS SIMULADOS

• Presentar en orden las tablas, capturas de pantalla y datos encontrados utilizando el

programa de simulación.

7
