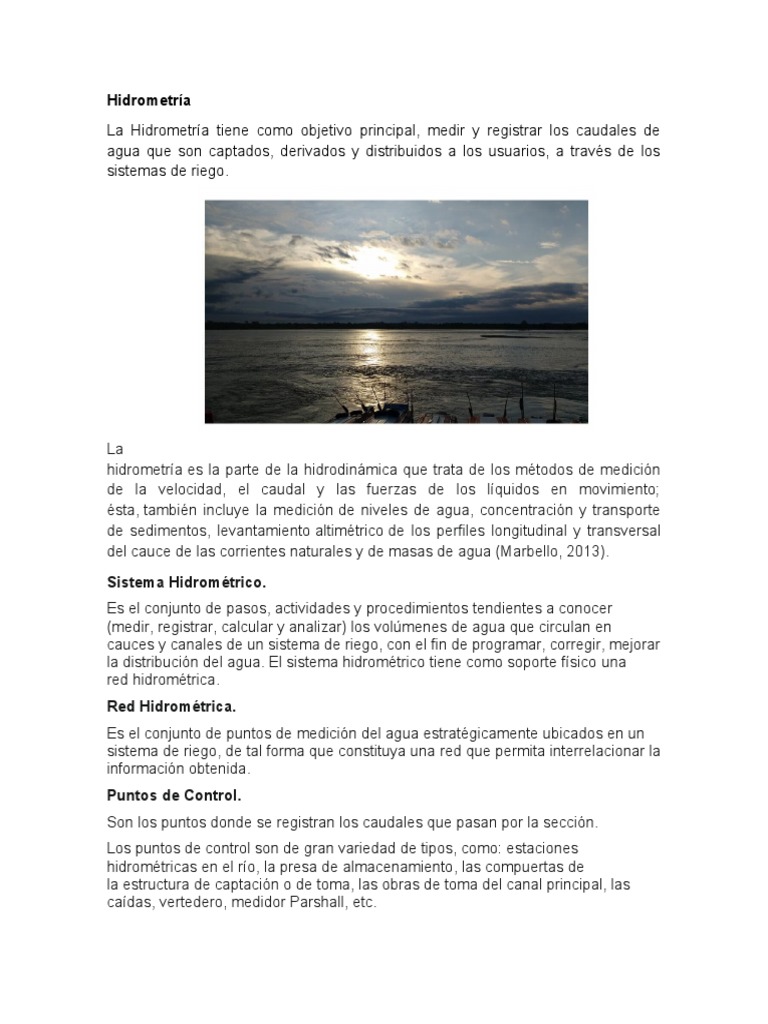

Hidrometría
La Hidrometría tiene como objetivo principal, medir y registrar los caudales de
agua que son captados, derivados y distribuidos a los usuarios, a través de los
sistemas de riego.
La
hidrometría es la parte de la hidrodinámica que trata de los métodos de medición
de la velocidad, el caudal y las fuerzas de los líquidos en movimiento;
ésta, también incluye la medición de niveles de agua, concentración y transporte
de sedimentos, levantamiento altimétrico de los perfiles longitudinal y transversal
del cauce de las corrientes naturales y de masas de agua (Marbello, 2013).
Sistema Hidrométrico.
Es el conjunto de pasos, actividades y procedimientos tendientes a conocer
(medir, registrar, calcular y analizar) los volúmenes de agua que circulan en
cauces y canales de un sistema de riego, con el fin de programar, corregir, mejorar
la distribución del agua. El sistema hidrométrico tiene como soporte físico una
red hidrométrica.
Red Hidrométrica.
Es el conjunto de puntos de medición del agua estratégicamente ubicados en un
sistema de riego, de tal forma que constituya una red que permita interrelacionar la
información obtenida.
Puntos de Control.
Son los puntos donde se registran los caudales que pasan por la sección.
Los puntos de control son de gran variedad de tipos, como: estaciones
hidrométricas en el río, la presa de almacenamiento, las compuertas de
la estructura de captación o de toma, las obras de toma del canal principal, las
caídas, vertedero, medidor Parshall, etc.
Registro.
Es la colección de todos los datos que nos permiten cuantificar el caudal que pasa
por la sección de un determinado punto de control.
El registro de caudales y volúmenes de riego se ejecuta de acuerdo a las
necesidades de información requeridas para la gestión del sistema.
Los registros se efectúan en el momento de realizar el aforo o mediciones en
miras o reglas, dependiendo del método de aforo.
Dependiendo de la ubicación del punto de control, los registros obtenidos son:
Registro de los caudales en ríos de la cuenca hidrográfica.
Registro de salidas de agua de los reservorios.
Registro de caudales captados y que entran al sistema de riego.
Registro de distribución de caudales de agua en canales del sistema de
riego.
Registro de caudales entregados para el riego en parcela.
Reporte.
Es el resultado del procesamiento de un conjunto de datos obtenidos, en el cual
normalmente una secuencia de caudales medidos se convierte en un volumen por
período mayor ( m3/día, m3/mes, etc..
Medición de agua.
La medición del caudal o gasto de agua que pasa por la sección transversal de un
conducto (río, riachuelo, canal, tubería) de agua, se conoce como aforo o medición
de caudales. Este caudal depende directamente del área de la sección transversal
a la corriente y de la velocidad media del agua.
La fórmula que representa este concepto es la siguiente:
Q = A x V (1)
Donde:
Q = Caudal o Gasto.
A = Área de la sección transversal.
V = Velocidad media del agua en el punto.
En hidrología e hidráulica, una de las variables que mayor interés genera es el
caudal, definido como la cantidad de agua que circula por el cauce de un río en un
lugar y tiempo determinados, refiriéndose al volumen hidráulico, producto de la
escorrentía de una cuenca hidrográfica en un intervalo de tiempo determinado. El
promedio del caudal estacional o mensual de un río a lo largo de una serie de
años constituye lo que se denomina régimen fluvial de ese río ( Vera & Moreira,
2017). El caudal suele medirse en unidades de m³/seg y puede emplearse para:
Saber la disponibilidad de agua con que se cuenta en un río.
Distribuir el agua a los usuarios en las cantidades deseadas.
Saber el volumen de agua disponible para diferentes actividades humanas
(agricultura, generación de energía, ganadería, etc).
Determinar la eficiencia de uso del agua.
Establecer sistemas de prevención y atención de desastres (sequías,
inundaciones, deslizamientos, etc).
Planificar los recursos hidrológicos y su uso a través de embalses y obras
de canalización, entre otros.
La medición del caudal o aforo puede realizarse por medio de métodos
directos e indirectos, cuya elección depende de las condiciones de cada
sitio y de los recursos disponibles.
Entre las principales actividades hidrométricas, comúnmente realizadas en
un aforo, se tienen: el levantamiento del perfil transversal de la sección de
aforo y las mediciones de profundidades y velocidades del flujo en distintos
puntos de la sección transversal. Para hacer estas mediciones, durante las
últimas décadas se ha observado un rápido desarrollo tecnológico en
los instrumentos de medición hidrológica, basados principalmente en
fenómenos físicos descubiertos durante siglos; de esta manera, gracias a
campos de la física cómo: la óptica, la acústica, el electromagnetismo, la
física moderna, entre otros, se han construido dispositivos cada vez más
eficientes y precisos, redefiniendo el concepto de medición.
Dentro de los instrumentos utilizados en hidrometría se encuentran:
Correntómetros: también recibe el nombre de molinete o reómetro, que
permite determinar la velocidad de una corriente de agua, tales como
canales de laboratorio, alcantarillados, mares, ríos, estuarios, bahías,
arroyos y quebradas. Los correntómetros permiten medir velocidades altas,
medias y bajas. Estos cuentan con una hélice (también llamada rotor, aspa,
copa o cazoleta, según el tipo del correntómetro) que gira en un eje, por
efecto de la corriente líquida. Cada vez que la hélice realiza un giro, un
imán, genera una señal eléctrica, indicando una velocidad determinada
(Marbello,
2013).
Instrumentos hidrométricos: Son instrumentos de medida (registradores y no
registradores), que permiten realizar mediciones de campo relacionadas con
corrientes de agua. De acuerdo a Marbello (2013), los más comunes son:
Miras o limnímetros: miras graduadas en cm, que se colocan en las
márgenes de la corriente de agua para medir el nivel de ésta en un instante
determinado.
Limnígrafo: Aparato mecánicos que permiten obtener un registro continúo
del nivel del agua. Esencialmente, constan de un flotador incorporado a un tubo,
a un pozo o a un sistema neumático, conectado a un sistema de relojería, el cual
está provisto de un tambor giratorio sobre el cual va colocada una hoja de papel
donde se registra el nivel del río.
Sondas: cintas flexibles, similares a las cintas métricas, dotadas en su
extremo inferior de un dispositivo de emisión-detección de alguna señal sonora o
luminosa, que, sumergidas en un cuerpo de agua, permiten medir su
profundidad.
Ecosondas: El principio de funcionamiento de la ecosonda es,
básicamente, el mismo principio del sonar, transmitir fuertes impulsos sonoros
para, luego, captar y clasificar los ecos que servirán para ubicar la situación del
objeto que los produce.
Secciones de control artificiales: consisten en adecuaciones de la
sección natural del cauce, mediante un revestimiento y un control hidráulico a
través de un vertedero, o un estrechamiento de la sección, para estrangular el
flujo, o un umbral o escalón en el fondo del canal.
Estructuras temporales para medición de caudales: obras hidráulicas de
carácter transitorio que se construyen en una sección de aforo, con el objeto de
determinar el caudal, bien sea por una relación matemática entre el caudal de la
corriente y la profundidad del flujo, como es el caso de la instalación de un
vertedero de medida, o bien sea para aplicar el método volumétrico de medición
de caudales.
Estaciones de nivel: cuentan con sensores no invasivos, que entregan
una señal proporcional al nivel de la lámina de agua del río o quebrada
monitoreada, los cuales pueden ser digitales y análogos. Los sensores de nivel
pueden ser de tipo capacitivo, resistivo, ultrasónico, RADAR ó de presión. Son
adecuados en sistemas de alerta y en estudios ambientales, puesto que permiten
obtener información del nivel de ríos y quebradas a diferentes escalas
temporales, que pueden ir en escalas de 1 minuto, hasta 24 horas.
Referencias Bibliográficas
Vera J.L, Moreira F.J. (2017). Estudio del potencial hídrico del río
Portoviejo y su incidencia en los sistemas de distribución de energía. (Tesis
de pregrado). Universidad Técnica de Manabí. Ecuador.
Marbello R. (2013). Manual de prácticas de laboratorio de hidráulica.
Universidad Nacional de Colombia sede Medellín. Colombia.
