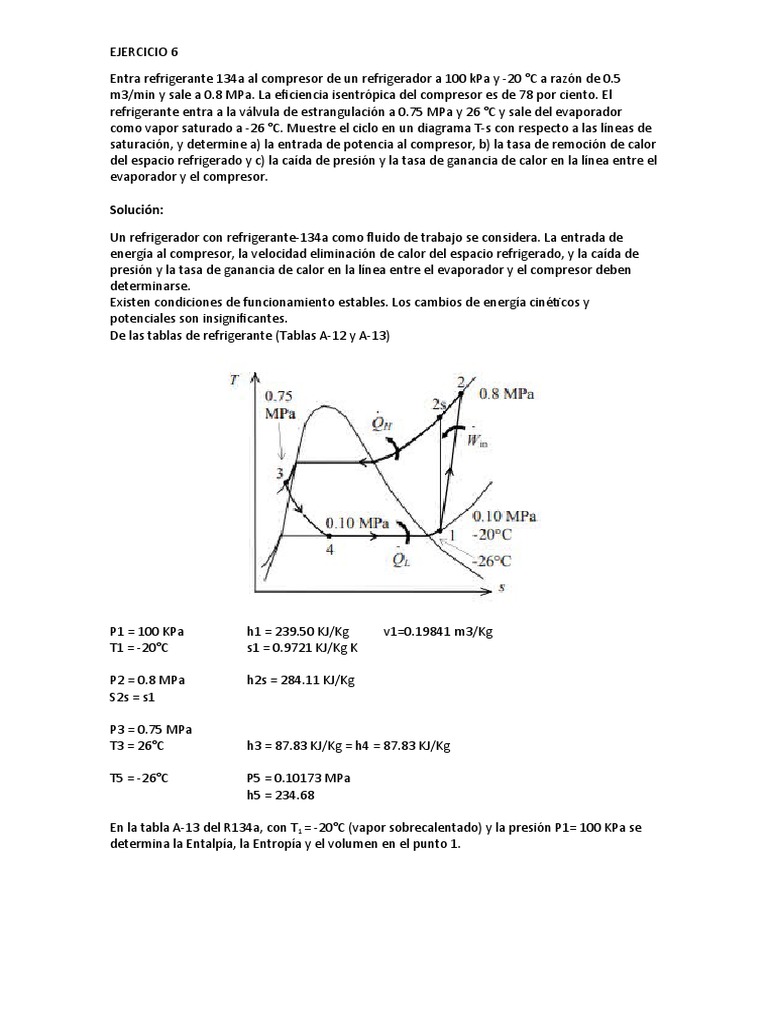

EJERCICIO 6

Entra refrigerante 134a al compresor de un refrigerador a 100 kPa y -20 °C a razón de 0.5
m3/min y sale a 0.8 MPa. La eficiencia isentrópica del compresor es de 78 por ciento. El
refrigerante entra a la válvula de estrangulación a 0.75 MPa y 26 °C y sale del evaporador
como vapor saturado a -26 °C. Muestre el ciclo en un diagrama T-s con respecto a las líneas de
saturación, y determine a) la entrada de potencia al compresor, b) la tasa de remoción de calor
del espacio refrigerado y c) la caída de presión y la tasa de ganancia de calor en la línea entre el
evaporador y el compresor.

Solución:

Un refrigerador con refrigerante-134a como fluido de trabajo se considera. La entrada de

energía al compresor, la velocidad eliminación de calor del espacio refrigerado, y la caída de
presión y la tasa de ganancia de calor en la línea entre el evaporador y el compresor deben
determinarse.
Existen condiciones de funcionamiento estables. Los cambios de energía cinéticos y
potenciales son insignificantes.
De las tablas de refrigerante (Tablas A-12 y A-13)

P1 = 100 KPa h1 = 239.50 KJ/Kg v1=0.19841 m3/Kg

T1 = -20°C s1 = 0.9721 KJ/Kg K

P2 = 0.8 MPa h2s = 284.11 KJ/Kg

S2s = s1

P3 = 0.75 MPa
T3 = 26°C h3 = 87.83 KJ/Kg = h4 = 87.83 KJ/Kg

T5 = -26°C P5 = 0.10173 MPa

h5 = 234.68

En la tabla A-13 del R134a, con T1 = -20°C (vapor sobrecalentado) y la presión P1= 100 KPa se
determina la Entalpía, la Entropía y el volumen en el punto 1.
Para obtener la entalpía del punto 2s, debemos usar las tablas de vapor sobrecalentado del R-
134a y localizar el punto que se encuentra a la presión de condensación y con una entropía
igual a la del punto 1, s2 = s1 = 0.9721 kJ/kg K. Interpolando en las tablas obtenemos la entalpía
del punto 2.
La fórmula para realizar una interpolación lineal es:

La selección de los valores de las variables se realiza utilizando la tabla 2.5 (refrigerante 717
sobrecalentado):

X = 0.9721 KJ/Kg K (Valor de referencia)

X1 = 0.9480 KJ/Kg K (Valor de la Entropía correspondiente al valor de 40 °C)
X2 = 0.9802 KJ/Kg K (Valor de la Entropía correspondiente al valor de 50 °C)
Y1 = 276.45 KJ/Kg (Valor de la entalpia correspondiente a X 1)
Y2 = 286.69 KJ/Kg (Valor de la entalpia correspondiente a X 2)
Y = (Valor de la entalpia a determinar)

T (°C) S (kJ/kg K) h (kJ/kg)

40 0.9480 276.45
47.57 284.11
50 0.9802 286.69
En la tabla A-11 del R134a, con T3 = 26°C (liquido saturado) se determina la Entalpía en el punto
3.

Luego, la entalpía del punto 3 es igual a la entalpía del punto 4, h4 = h3 = kJ/kg.

En la tabla A-11 del R134a, con T3 = - 26°C (vapor saturado) se determina la Entalpía en el
punto 5.

a) A continuación, el caudal de masa del refrigerante y la entrada de energía se convierte

en

m = V1 / v1 = (0.5 / 60) m3/s / (0.19841) m3/kg = 0.0420 kg/s

Win = m (h2s – h1) / nc = (0.0420) [(284.11 – 239.50)] / (0.78) = 2.40 KW

b) La tasa de eliminación de calor del espacio refrigerado es

QL = m (h5 – h4) = (0.0420) (234.68 – 87.83) = 6.17 KW

c) La caída de presión y la ganancia de calor en la línea entre el evaporador y el

compresor son

∆P = P5 – P1 = 101.73 – 100 = 1.73

Qganancia = m (h1 – h5) = (0.0420) (239.50 – 234.68) = 0.203 KW
