1.

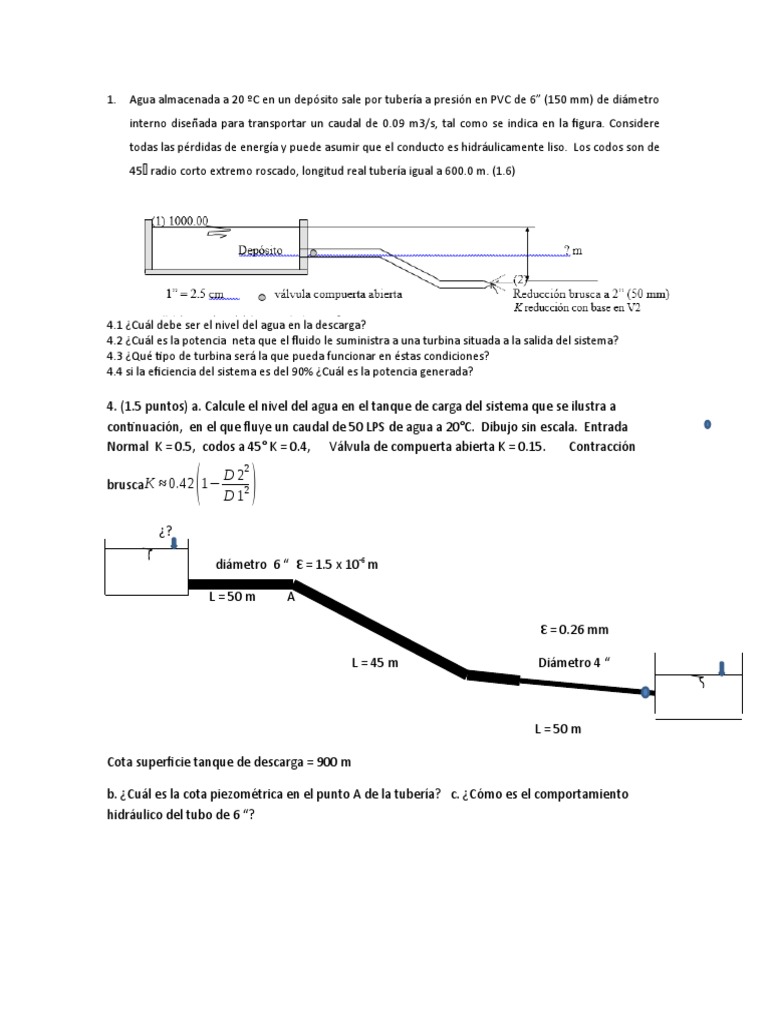

Agua almacenada a 20 ºC en un depósito sale por tubería a presión en PVC de 6” (150 mm) de diámetro
interno diseñada para transportar un caudal de 0.09 m3/s, tal como se indica en la figura. Considere
todas las pérdidas de energía y puede asumir que el conducto es hidráulicamente liso. Los codos son de
45 radio corto extremo roscado, longitud real tubería igual a 600.0 m. (1.6)

4.1 ¿Cuál debe ser el nivel del agua en la descarga?


4.2 ¿Cuál es la potencia neta que el fluido le suministra a una turbina situada a la salida del sistema?
4.3 ¿Qué tipo de turbina será la que pueda funcionar en éstas condiciones?
4.4 si la eficiencia del sistema es del 90% ¿Cuál es la potencia generada?

4. (1.5 puntos) a. Calcule el nivel del agua en el tanque de carga del sistema que se ilustra a
continuación, en el que fluye un caudal de 50 LPS de agua a 20°C. Dibujo sin escala. Entrada
Normal K = 0.5, codos a 45° K = 0.4, Válvula de compuerta abierta K = 0.15. Contracción

D 22
brusca K ≈ 0.42 1−
( D 12 )
¿?

diámetro 6 “ Ԑ = 1.5 x 10-6 m

L = 50 m A

Ԑ = 0.26 mm

L = 45 m Diámetro 4 “

L = 50 m

Cota superficie tanque de descarga = 900 m

b. ¿Cuál es la cota piezométrica en el punto A de la tubería? c. ¿Cómo es el comportamiento


hidráulico del tubo de 6 “?
Si en la siguiente conducción se desea instalar una turbina que genere 100 Kw de potencia
y que tiene el 90% de eficiencia. A. ¿cuál debe ser el nivel del agua en el tanque de carga?
B. ¿Cuál es la cota piezométrica en el punto A? C. Dibuje la línea de alturas totales y la
línea de alturas piezométricas.

En la figura se muestra la línea de alturas piezométricas, A. Encuentre la cota de la


superficie libre del agua en el tanque F, si la tubería tiene una rugosidad absoluta de 0.626
mm y el diámetro es de 60 cm para toda la conducción. B. ¿Qué tipo de turbina será la que
se muestra en el diagrama? ¿Por qué? C. Cuál es la potencia hidráulica para la turbina y
cuál la para la bomba. D. Cuál será la potencia eléctrica generada si la eficiencia del
sistema es del 90%? E. Habrá problemas de cavitación en la bomba si la cota del punto A
es de 31 m? F. Dibuje la línea de alturas totales. CARACTERÍSTICAS DEL SISTEMA:
Q = 840 L/s. Agua a 20°C. Entrada a la tubería: normal. Presión atmosférica local 10
m.c.a

a. Calcule el nivel del agua en el tanque de descarga del sistema que se ilustra a
continuación, en el que fluye un caudal de 10 LPS de agua a 20°C. Dibujo sin escala.
Entrada Normal K = 0.5, codos a 45° K = 0.4, Válvula de compuerta abierta K = 0.15.
2
D2
(
Contracción brusca K ≈ 0.42 1−
D 12 )
