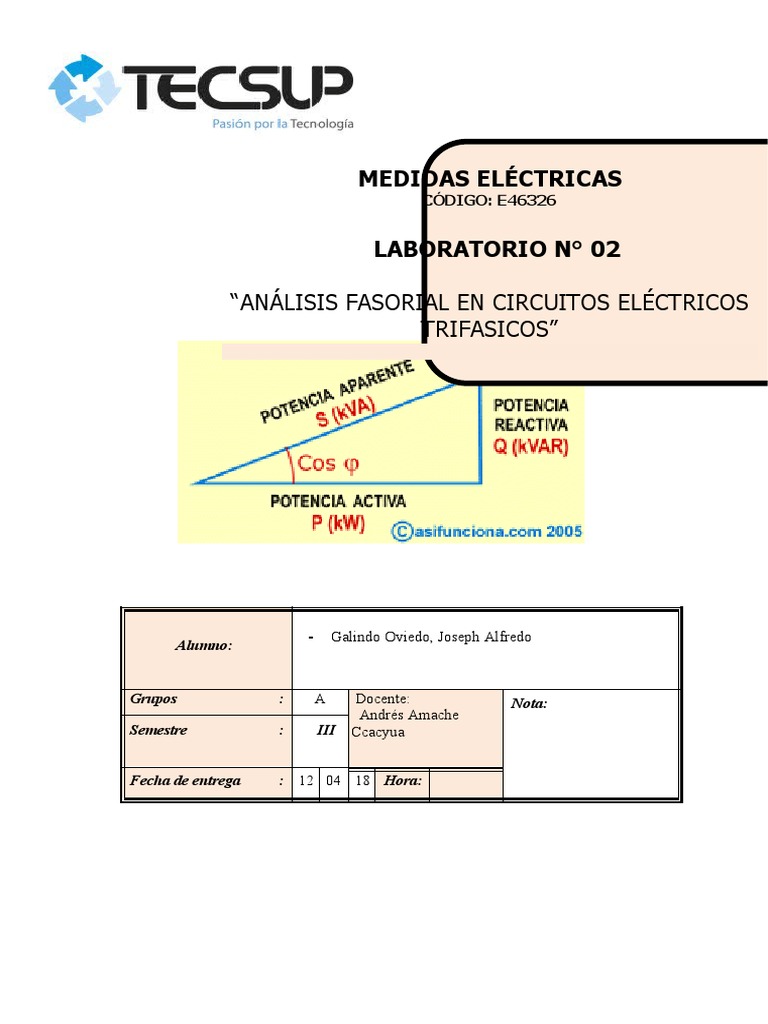

MEDIDAS ELÉCTRICAS

CÓDIGO: E46326

LABORATORIO N° 02

“ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS

TRIFASICOS”

- Galindo Oviedo, Joseph Alfredo

Alumno:

Grupos : A Docente: Nota:

Andrés Amache
Semestre : III Ccacyua

Fecha de entrega : 12 04 18 Hora:

 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 3/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

I.- OBJETIVOS:
 Determinar el comportamiento de resistencia, inductancia y condensadores en
circuitos en corriente alterna monofásicos y trifásicos.
 Calcular el valor de capacitancias para la corrección del factor de potencia en
circuitos monofásicos.
 Evaluar el comportamiento del neutro en circuitos trifásicos en conexión
estrella.

II.- RECURSOS:

 02 Multímetros digitales
 01 Pinza amperimétrica
 01 Vatímetro tipo MAVOWATT 4
 01 Carga resistiva modelo SE2662-8N
 01 Carga inductiva modelo SE2662-8B
 01 Carga capacitiva modelo SE2662-8G
 01 Fuente de tensión trifásica variable
 Conductores de conexión

III.- FUNDAMENTO TEÓRICO:

ANÁLISIS FASORIAL DE LA CORRIENTE ALTERNA

INTRODUCCIÓN
La corriente y tensión alterna tienen forma sinusoidal, por lo que deben ser estudiadas como
tales, empleando diferentes herramientas matemáticas, tales como el análisis fasorial.

U=Um.sen(ωt−φ )
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 4/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Figura N° 1: Onda alterna

CIRCUITO R, L, C SERIE
El origen de fases se elige a voluntad. En la siguiente figura 1 se ha tomado como tal la fase
de la intensidad, por ser ésta común a todos los componentes.

Figura N° 2. Circuito R, L Serie.

CIRCUITO R, L, C PARALELO
En el caso de la figura 3, se ha tomado como origen de fases la tensión, por esta común a los
tres componentes. En relación con dicha tensión, I R está en fase, en tanto que I L e IC quedan
90º en adelanto, respectivamente, resultando ambas en oposición entre sí. La diferencia I L – IC
ejemplo se ha supuesto inductiva por predominio de I L, lo que significa que dicha resultante
estará 90º retrasada respecto a la tensión.
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 5/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Figura N° 3. Circuito R, L, C paralelo.

CIRCUITOS TRIFASICOS

SISTEMA TRIFASICO DE CORRIENTE ALTERNA

El suministro total de energía eléctrica se produce por intermedio de una red de
corriente alterna con tres fases. Se denomina normalmente como red de
corriente trifásica.

Figura N° 4. Carga de la resistencia simétrica en la conexión en estrella

 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 6/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Figura N° 5. Carga de la resistencia simétrica en conexiones en triángulo

IV.- PROCEDIMIENTO

Advertencia:

¡En este laboratorio se manejan instrumentos de delicada

naturaleza, tenga cuidado al manipularnos y al hacer las
conexiones para no dañarlos, si tiene alguna duda sobre
el particular, consulte con el profesor!.

A) Circuitos de corriente alterna trifásicos en conexión ESTRELLA.

A.1) Carga balanceada sin conductor neutro.

1.- Implementar el circuito de la figura N°3.

 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 7/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

2.- El profesor debe revisar y aprobar las conexiones del circuito antes de
energizarlo.
3.- El valor de las inductancias de las bobinas y el valor de las resistencias de los
resistores deben ser iguales a:

R 1 = R2 = R3 = 470Ώ y L 1 = L2 = L3 = 1,25H

4.- Leer y registrar el valor de las corrientes, voltajes de toda la línea y de las fases
y voltajes de los componentes de las fases.
Voltajes:
Tabla N°5
Voltajes de Condiciones del
Ob Voltajes de fase Voltajes de componentes de fase
Línea circuito
L1- L2- L3- L1- L2- L3-
R1 R2 R3 L1 L2 L3
L2 L3 L1 N N N
Estrella sin
1 120 V 120 V 120 V 68.2V 67.8V 68.2V 43V 43.7V 43.7 44.1V 42.9V 43.4V
neutro

Corrientes:
 Obs.1. IL1 = 0.08 IL2 = 0.08 IL3 = 0.08

5.- Utilizando los datos anteriores calcular los datos que se solicitan a
continuación.
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 8/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Tabla N°6
Obs. Fase 1 Fase 2 Fase 3
S1 ф P1 ф Q1 ф F.P. S1 ф P 1 ф Q1 ф F.P. S1 ф P1ф Q1 ф F.P.
1 5.46VA 3.85W 3.86VAR 0.71 5.42VA 3.83W 3.84VAR 0.71 5.46VA 3.85W 3.86VAR 0.71

S3ф P3ф Q3ф

Obs.1 16.34 VA 11.55 W 11.56 VAR
Para hallar las potencias se utilizaron los voltajes de fase
Primero se hallo el Xl = 471.24
Luego el angulo de desfase: tan-1(R/ Xl) = 45.08
Para el
S1 ф = V x I,
P1 ф = V x I x cos(45.08°),
Q1 ф = V x I x sen(45.08°)
Por ultimo el F.P. = P/S

6.- Cálculos:
S1 ф = E L-N* IL S3ф=ΣS1ф
P1 ф = ER*IL P3ф=ΣP1ф
Q1 ф = EL*IL Q3ф=ΣQ1ф
Notamos que los resultandos coinciden

A.2) Carga balanceada con conductor neutro

1.- Implementar el circuito de la figura N°4.
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 9/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

2.- El profesor debe revisar y aprobar las conexiones del circuito antes de
energizarlo.
3.- El valor de la inductancias de las bobinas y el valor de las resistencias de los
resistores deben ser iguales a:
R 1 = R2 = R3 = 470Ω y L 1 = L2 = L3 = 1,25H

4.- Leer y registrar el valor de las corrientes, voltajes de toda la línea y de las fases
y voltajes de los componentes de las fases.

Voltajes:
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 10/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Tabla N°7
Voltajes de Condiciones del
Ob Voltajes de fase Voltajes de componentes de fase
línea circuito
L1- L2- L3- L1- L2- L3-
R1 R2 R3 L1 L2 L3
L2 L3 L1 N N N
Estrella con
1 120V 119V 118V 67.5V 68.8V 66.5V 42.6V 44.5V 43V 44.6V 44.5V 43.2V
neutro

Corrientes:
 Obs.1. IL1 = 0.09 IL2 = 0.09 IL3 =0.095 IN =0

5.- Utilizando los datos anteriores calcular los datos que se solicitan a
continuación.

Tabla N°8
Obs. Fase 1 Fase 2 Fase 3
S1 ф P1 ф Q1 ф F.P. S1 ф P 1 ф Q1 ф F.P. S1 ф P 1 ф Q1 ф F.P.
1 6.08VA 4.29W 4.3VAR 0.71 6.08VA 4.29W 4.3VAR 0.71 6.54VA 4.62W 4.63VAR 0.71

S3ф P3ф Q3ф

Obs.1 18.7 VA 13.2 W 13.23 VAR
Para hallar las potencias se utilizaron los voltajes de fase
Primero se hallo el Xl = 471.24
Luego el angulo de desfase: tan-1(R/ Xl) = 45.08
Para el
S1 ф = V x I,
P1 ф = V x I x cos(45.08°),
Q1 ф = V x I x sen(45.08°)
Por ultimo el F.P. = P/S

6.- Cálculos:
S1 ф = E L-N* IL S3ф=ΣS1ф
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 11/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

P1 ф = ER*IL P3ф=ΣP1ф
Q1 ф = EL*IL Q3ф=ΣQ1ф

Notamos que los resultandos coinciden

Cuestionario.
a) ¿Cuál es la relación entre el voltaje de la línea y el voltaje de fase en un sistema
trifásico conectado en estrella?
Las tensiones de fase y de línea en configuración estrella (en caso de
equilibrio) se relacionan por √3UF = UL, relación obtenida al aplicar la
segunda ley de Kirchhoff a los fasores Uan, Ubn y Uab de modo que
resulta (transformando los fasores en vectores (x,y) para facilitar el
cálculo): Uan - Ubn = Uab = √3Uan *(1(30º)) siendo Uan = UF y Uab = UL.
Esta relación es visualizable dibujando el diagrama de estos fasores de
tensión.

c) ¿Qué función tiene el conductor neutro?

La función principal del neutro, es la seguridad del entorno, y la
estabilidad del campo eléctrico, del transformador y de las instalaciones
que estarán conectadas. Si las cargas están desbalanceadas entonces
habrá corriente por el neutro.

d.- ¿Como es el comportamiento del factor de potencia para cargas balanceadas?

Se denomina carga equilibrada cuando las tres impedancias son del
mismo valor y tienen el mismo factor de potencia. Además están
distribuidas simétricamente con respecto a las fases.
Para una carga balanceada, el ángulo de fase debe ser también el mismo
para cada impedancia.
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 12/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

D) Circuitos de corriente alterna trifásicos en conexión TRIANGULO.

1.- Implementar el circuito de la figura N°5.

2.- El profesor debe revisar y aprobar las conexiones del circuito antes de
energizarlo.
3.- El valor de la inductancia de la bobina y el valor de las resistencias de los
resistores deben ser iguales a:
R 1 = R2 = R3 = 470Ω y L 1 = L2 = L3 = 1,25H

4.- Leer y registrar el valor de las corrientes, voltajes de toda la línea y de las fases
y voltajes de los componentes de las fases.

Voltajes:
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 13/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Tabla N°9
Voltajes de Condiciones del
Ob Voltajes de componentes de fase
línea circuito
L1- L2- L3- R1 R2 R3 L1 L2 L3
L2 L3 L1
75.8 74.5 71.6 No tiene
1 120V 120V 120V 75V 75V 71.9V
V V V neutro
Corrientes:
 Obs.1. IL1 = 0.29A IL2 = 0.28A IL3 = 0.29
IL1-L2 = 0.16 IL2-L3 = 0.16 IL3-L1 = 0.15

5.- Utilizando los datos anteriores calcular los datos que se solicitan a continuación.

Tab N°10
Obs. Fase L1-L2 Fase L2-L3 Fase L3-L1
S1 ф P1 ф Q1 ф F.P. S1 ф P 1 ф Q1 ф F.P. S1 ф P 1 ф Q1 ф F.P.
19.2V 13.56 13.6V 19.2V 13.56 13.6V 12.71 12.74
1 0.71 0.71 18VA 0.71
A W AR A W AR W VAR

S3ф P3ф Q3ф

Obs.1 56.4 VA 39.83 W 39.94 VAR
Para hallar las potencias se utilizaron las corrientes de fase
Primero se hallo el Xl = 471.24
Luego el angulo de desfase: tan-1(R/ Xl) = 45.08
Para el
S1 ф = V x I,
P1 ф = V x I x cos(45.08°),
Q1 ф = V x I x sen(45.08°)
Por ultimo el F.P. = P/S

6.- Cálculos:
S1 ф = E L.-L* IF S3ф=ΣS1ф
P1 ф = ER*IF P3ф=ΣP1ф
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 14/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Q1 ф = EL*IF Q3ф=ΣQ1ф
Notamos que los resultandos coinciden

Cuestionario.
a) ¿Cuál es la relación entre el voltaje de la línea y el voltaje de fase en un sistema
trifásico conectado en triangulo?
Las tensiones de fase y de línea coinciden, independientemente de la
secuencia de fases del sistema.

c) ¿Como es el comportamiento del factor de potencia para cargas balanceadas

en conexión en triangulo?
El factor de potencia para cargas balanceadas en conexión triángulo es el
mismo que el factor de potencia en cada fase.

V.- OBSERVACIONES Y CONCLUSIONES:

Observaciones:

- Notamos que para hallar las potencias existen dos maneras

mencionadas y adjuntadas a la resolución de las tablas.
- La potencia aparente es mayor que las potencias activas y reactivas
- Cuando hablamos de potencia reactivas involucramos a las bobinas
- Cuando hablamos de ótencia activa involucramos a las resistencias
- A mayor sea el angulo de desfase el factor de potencia será mejor ya
que se acercara a la unidad.
- Las potencias de reactivas nos salieron valores positivos los cual indica
que trabajamos con inductores o bobinas.
 Nro. DD-106
Laboratorio de Medidas Eléctricas Página 15/8

Tema : Código :
ANÁLISIS FASORIAL EN CIRCUITOS ELÉCTRICOS TRIFÁSICOS Semestre:
Grupo :

Nota Apellidos y Nombres: Lab. Nº :

02
:

Conclusiones:

- Determinamos el comportamiento de resistencia, inductancia en

circuitos de corriente alterna trifásicos
- Evaluamos el comportamiento del neutro en circuitos trifásicos en
conexión trifásicos.
- Se comprobó que el valor teorico y calculado son muy similares
- Comprobamos que la potencia aparente es la suma vectorial de la
potencia activa y reactiva
- Realizamos un laboratorio exitoso con ayuda del ingeniero.
