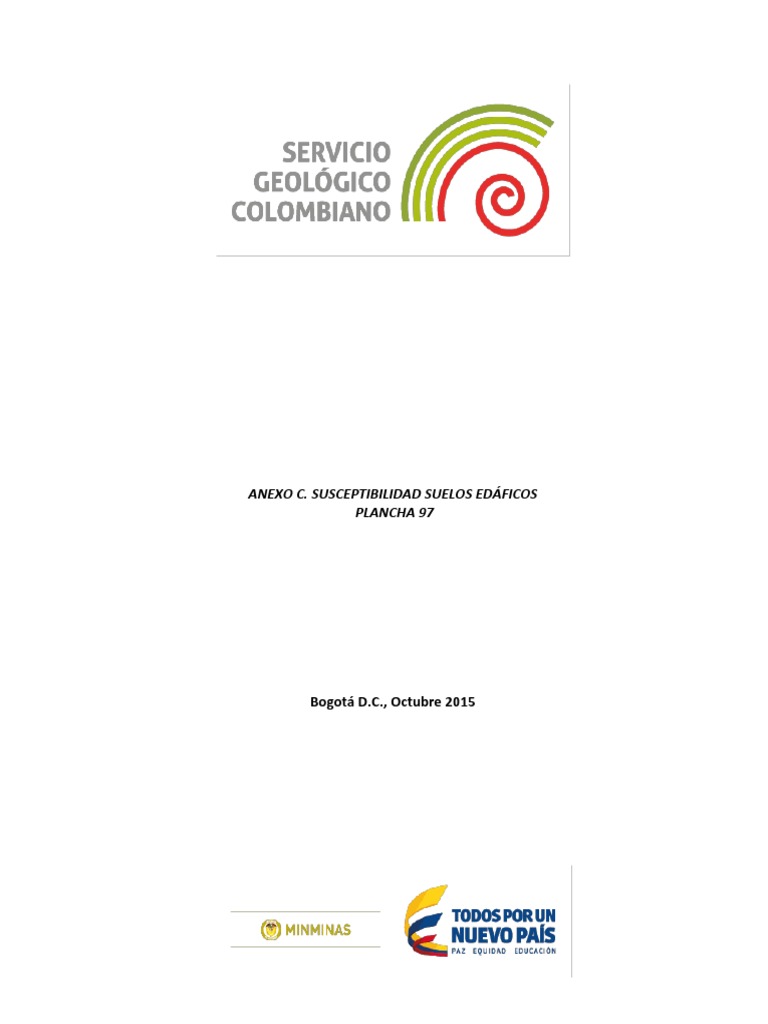

Anexo C

ANEXO C.
SUSCEPTIBILIDAD SUELOS EDÁFICOS

PLANCHA 97
Bogotá D.C., Octubre 2015

SUELOS EDÁFICOS PLANCHA 97
Por:
Carlos Andrés Gamboa Rodríguez

Ingeniero Catastral y geodesta
Geógrafo
Especialista SIG
Bogotá D.C., Octubre 2015

Servicio Geológico Colombiano
CONTENIDO
Pág
1. SUELOS EDÁFICOS ...................................................................................................... 6
1.1 Insumos y descripción de los suelos ................................................................. 9
1.2 Calificación de la susceptibilidad de los atributos de suelos. ......................... 15
1.2.1. Taxonomía ................................................................................................ 16
1.2.1.1 Órdenes de suelos ................................................................................ 16
1.2.1.2 Calificación del atributo taxonomía de suelos...................................... 23
1.3 Resultados y análisis de susceptibilidad de los suelos edáficos ..................... 36
Anexo C. Susceptibilidad Suelos edáficos plancha 97

3
LISTADO DE FIGURAS
Pág
Figura 1. Diagrama de las UCS, perfiles y horizontes en un estudio de suelos. ................ 7
Figura 2. Flujograma metodológico para la calificación de los atributos de las Unidades
Cartográficas de Suelos (UCS) a la susceptibilidad a los movimientos en masa. ............. 8
Figura 3. Diagrama de atributos de calificación de la variable suelo, con sus respectivos
porcentajes. ....................................................................................................................... 8
Figura 4. Unidades Cartográficas de Suelos (UCS) y Municipios de la Plancha 97. ......... 10
Figura 5. Tipos de Paisaje de la Plancha 97 conforme a los estudios de suelos del IGAC.
......................................................................................................................................... 12
Figura 6. Tipos de Relieve de la Plancha 97 conforme a los estudios de suelos del IGAC.
......................................................................................................................................... 13
Figura 7. Distribución de las pendientes agrológicas en la Plancha 97 conforme a los
estudios de suelos del IGAC. ............................................................................................ 14
Figura 8. Erosión de los suelos de la Plancha 97 conforme los estudios de suelos del
IGAC. ................................................................................................................................ 15
Figura 9. Distribución en porcentaje de los tipos de orden de suelos de la Plancha 97. 17
Figura 10. Localización Órdenes de suelos en la Plancha 97. .......................................... 17
Figura 11. Localización Órdenes de suelos en la Plancha 97. .......................................... 22
Figura 12. Mapa susceptibilidad por el atributo taxonomía de la Plancha 97. ............... 24
Figura 13. Mapa de susceptibilidad textura Plancha 97. ................................................. 28
Figura 14. Mapa susceptibilidad tipo de arcilla Plancha 97. ........................................... 32
Figura 15. Mapa susceptibilidad profundidad Plancha 97. ............................................. 34
Figura 16. Mapa susceptibilidad drenaje natural plancha 97. ........................................ 36
Figura 17. Susceptibilidad por Suelos de la Plancha 97. .................................................. 39

4
LISTADO DE TABLAS
Tabla 1. Área de los departamentos de la Plancha 97 acorde a la información de suelos.

........................................................................................................................................... 9
Tabla 2. Paisajes de la Plancha 97 y su superficie............................................................ 11
Tabla 3. Pendientes Agrológicas de la Plancha 97. .......................................................... 13
Tabla 4. Erosión de los suelos y su superficie. ................................................................. 15
Tabla 5. Área en hectáreas de los diferentes órdenes de suelos y porcentajes de
ocupación en la Plancha 97. ............................................................................................ 16
Tabla 6. Calificación de la taxonomía de suelos a nivel de Orden (SGC 2013). ............... 23
Tabla 7. Calificación de la susceptibilidad a los movimientos en masa por la variable
Taxonomía a nivel de Órden del suelo. ........................................................................... 23
Tabla 8. Subgrupos taxonómicos presentes en la Plancha 97. ........................................ 25
Tabla 9. Calificación de la textura de suelos (SGC 2013). ................................................ 27
Tabla 10. Calificación de la susceptibilidad a los movimientos en masa por el atributo
textura.............................................................................................................................. 28
Tabla 11. Calificación del tipo de arcilla. Tomado INGEOMINAS IDEAM 2009. .............. 29
Tabla 12. Calificación del tipo de arcilla a partir de su génesis y evolución (SGC 2013). 30
tipo de arcilla. .................................................................................................................. 31
Tabla 14. Calificación de profundidad total, tomado IDEAM, 2009. ............................... 32
profundidad. .................................................................................................................... 33
Tabla 16. Calificación del drenaje natural del suelo. Tomado y modificado de INAT,
1.996. IDEAM, 2009. ........................................................................................................ 35
Drenaje natural. ............................................................................................................... 36
Tabla 18. Calificación de la susceptibilidad a los movimientos en masa por las variables
edáficas. ........................................................................................................................... 38

5
1. SUELOS EDÁFICOS
El suelo, al igual que las coberturas de la tierra son la entrada y el regulador inicial de la
precipitación pluvial en el ecosistema. El movimiento del agua (escurrimiento o flujo
superficial, infiltración, capilaridad, percolación, entre otros), tiende a modificar el
estado de la materia y la energía del suelo, afectando sus propiedades y esfuerzos,
pero sin alterar su naturaleza. (IDEAM, 2009).
La determinación de las variables físicas de suelos, muestran el comportamiento a lo

largo del perfil de éstos; donde, cada uno de ellos presenta diferentes características y
cualidades que lo hacen complejo, en la determinación del comportamiento de la
estabilidad. (IDEAM, 2009).
La génesis de los suelos parte de un estado litológico y su evolución los lleva a un

momento en el tiempo en el que tendrán una capacidad y respuesta ante la dinámica
de las coberturas vegetales, la incidencia del clima y la intervención humana. Para
inferir esa capacidad y respuesta, en esta ocasión, orientada a la posibilidad de
deterioro y movimientos del suelo y estimar que tan susceptible o predispuesto este a
movimientos en masa, se requiere evaluar características a partir de algunas variables
propias de la condición natural de los suelos y otras que se pueden deducir.
Por lo tanto el SGC para la evaluación de susceptibilidad a los movimientos en masa se

presentan a causa de la relación de las variables textura, taxonomía, drenaje natural,
tipo de arcilla y profundidad, Dichas variables son descritas y evaluadas en función de
la susceptibilidad de forma individual para posteriormente a partir de la suma
ponderada de cada una de estas conocer la susceptibilidad total de los suelos edáficos.
La información de donde se adquiere la información de suelos corresponde a los

estudios de suelos generales producidos por el Instituto Geográfico Agustín Codazzi
(IGAC) a escala 1:100.000, estos estudios describen las Unidades Cartográficas de
Suelos (UCS) determinando los componentes taxonómicos que la componen, cada
componente es asociado a la descripción de un perfil de suelos que a su vez es
compuesto por horizontes. En la figura 1, se muestra un esquema de como el terreno
es dividido en polígonos denominados Unidades Cartográficas de Suelos (UCS), dentro
de estos polígonos a través de un método de muestreo se realizan descripciones de los
componentes taxonómicos a través de perfiles modales de suelos, en donde se
aprecian los horizontes que componen cada perfil, una misma UCS abarca varios
perfiles que la componen y cada uno posee un porcentaje de participación dentro de la
unidad.

6
Figura 1. Diagrama de las UCS, perfiles y horizontes en un estudio de suelos.
De tal forma que a partir de los estudios de suelos se realiza un inventario de las UCS
presentes en la zona de estudio, a partir de la consulta de la memoria del estudio y la
descripción de los perfiles de suelos, se obtienen las características de cada UCS y sus
componentes taxonómicos, de esta descripción conocemos los atributos de taxonomía,
profundidad, drenaje natural e inferimos el tipo de arcilla. Para calcular la
susceptibilidad por el atributo de taxonomía se revisa la textura de cada horizonte y se
realiza un promedio ponderado a partir del espesor del horizonte con el objetivo de
realizar una única calificación por el atributo textura para cada perfil, realizando esto
para cada componente taxonómico que compone la UCS se realiza un promedio
ponderado entre los perfiles que componen la UCS y su porcentaje de participación
dentro de la unidad, este procedimiento se representa en la figura 2.
La susceptibilidad por los suelos se determina a partir de la suma ponderada de las

variables que la componen textura, taxonomía, drenaje natural, profundidad y tipo de
arcilla (Figura 3).

7
Figura 2. Flujograma metodológico para la calificación de los atributos de las Unidades

Cartográficas de Suelos (UCS) a la susceptibilidad a los movimientos en masa.
30%
Textura
15%
Taxonomía
15%
Suelos Drenaje natural
20%
Profundidad
20%
Tipo de arcilla
Figura 3. Diagrama de atributos de calificación de la variable suelo, con sus respectivos

porcentajes.

8
La calificación de la susceptibilidad de los suelos a los movimientos en masa por los

atributos edáficos se calcula teniendo en cuenta el valor de cada uno de los atributos a
partir de la siguiente formula:
𝑆𝑢𝑠𝑐𝑒𝑝𝑡𝑖𝑏𝑖𝑙𝑖𝑑𝑎𝑑 𝑆𝑢𝑒𝑙𝑜𝑠
= 0.3 ∗ 𝑇𝑒𝑥𝑡𝑢𝑟𝑎 + 0.15 ∗ 𝑇𝑎𝑥𝑜𝑛𝑜𝑚í𝑎 + .015 ∗ 𝐷𝑟𝑒𝑛𝑎𝑗𝑒 𝑁𝑎𝑡𝑢𝑟𝑎𝑙
+ 0.2 ∗ 𝑃𝑟𝑜𝑓𝑢𝑛𝑑𝑖𝑑𝑎𝑑 + 0.2 ∗ 𝑇𝑖𝑝𝑜 𝑑𝑒 𝐴𝑟𝑐𝑖𝑙𝑙𝑎
1.1 INSUMOS Y DESCRIPCIÓN DE LOS SUELOS
La información de suelos contenida en la plancha 97, comprende los estudios generales

de suelos escala 1:100.000 de los departamentos de Cesar, Santander y Norte de
Santander, de los años de 1997, 2003 y 2004, respectivamente. Con base en la
cartografía de suelos producida por la subdirección de Agrología del Instituto
Geográfico Agustín Codazzi se evalúan las propiedades de las unidades cartográficas de
los suelos (UCS) presentes en la zona de estudio. Esta plancha abarca parte de los
municipios de San Alberto y San Martin en el departamento del Cesar, La Esperanza,
Cáchira, Ábrego, Villa Caro y Salazar en el departamento de Norte de Santander y de
Rionegro, El Playón, Suratá y Arboledas en el departamento de Santander. En la tabla 1
se presenta el porcentaje de participación de cada estudio de suelos dentro de la
plancha.
Tabla 1. Área de los departamentos de la Plancha 97 acorde a la información de suelos.

Departamento Área (Ha) %
Cesar 30264,17 12,61%
Norte De Santander 141195,91 58,83%
Santander 68538,92 28,56%
Total 240000,00 100,00%
De las UCS identificadas, 830,26 hectáreas de la plancha 97, no se caracterizan como

suelos. Los polígonos que no se caracterizan como suelos, no se evalúan en cuanto a
sus propiedades edáficas, estos polígonos corresponden a cuerpos de agua, zonas
urbanas y Misceláneos erosiónales. En la figura 4 se presentan las UCS desplegadas por
departamento dentro de la plancha.

9
Figura 4. Unidades Cartográficas de Suelos (UCS) y Municipios de la Plancha 97.
El área de estudio se ve influenciada por los fuertes movimientos tectónicos ocurridos

en la Cordillera Oriental, la cual se evidencia con la preponderancia del paisaje de
montaña, el cual ocupa el 66% de la zona de estudio, este paisaje hace parte de la
Cordillera Oriental, muy accidentado y de pendientes fuertes, con alturas que van
desde los 150 m.s.n.m. hasta los 3600 m.s.n.m. En este paisaje se evidencia una fuerte
disección como consecuencia de cambios climáticos, movimientos tectónicos del
pasado y la susceptibilidad del terreno a los efectos erosivos. Este paisaje es dominante
en los municipios de Cáchira, Ábrego, Villa Caro, Salazar, Arboledas, Suratá, El Playón y
la mitad del municipio de La Esperanza. La Tabla 2 presenta los porcentajes de
participación de los paisajes encontrados en la plancha.
El paisaje del piedemonte que se localiza al pie de las vertientes de los relieves
abruptos de las montañas, se caracteriza por ser un paisaje de acumulación. Este
paisaje se encuentra en los Municipios de San Martin, San Alberto, La esperanza y
Rionegro, El área del piedemonte ocupa el 25,5% de la plancha. Los tipos de relieve que
se encuentran en el piedemonte, corresponden al Abanico antiguo, abanico
subreciente, abanicos de explayamiento y glacis.

10
La zona de Lomerío ocupa el 4,85% del total de la plancha y corresponde a las

estribaciones de la Cordillera Oriental, representa zonas de poca altura, inferiores a 300
metros y el clima en donde se encuentra este paisaje, es Cálido Húmedo. Los tipos de
relieve que se encuentran son: Lomas, colinas y vallecitos. Este paisaje se localiza en las
estribaciones de los Municipios de San Alberto, La Esperanza y Rionegro.
El paisaje de Valle se caracteriza por una topografía plana a inclinada (0 – 7%) y de

forma alargada, de amplitud generalmente mayor a los 20 metros. Los materiales
parentales que se encuentran en este paisaje, son depósitos superficiales clásticos y
aluviones heterométricos, se localizan junto al río San Alberto, río Cachira y en los
afluentes del río Lebrija.
El paisaje de planicie que cubre un área de 3800 hectáreas, equivale el 1,58% del área
total y se localiza en los alrededores del río Lebrija. La planicie presenta pendientes
menores al 3% y el tipo de relieve de plano de inundación.
En la figura 5 se muestra la distribución espacial de los paisajes de la plancha 97 y en la

figura 6 la distribución espacial del tipo de relieve, acorde a lo reportado en los
estudios de suelos.
Tabla 2. Paisajes de la Plancha 97 y su superficie.

Paisaje Área (Ha) %
Sin Calificación 830,26 0,35%
Lomerío 11649,79 4,85%
Montaña 160611,60 66,92%
Piedemonte 61162,28 25,48%
Planicie 3800,18 1,58%
Valle 1944,88 0,81%
Total 240000,00 100,00%

11
Figura 5. Tipos de Paisaje de la Plancha 97 conforme a los estudios de suelos del IGAC.
El comportamiento de la distribución de las pendientes agrológicas en la plancha 97 es

muy marcado por la influencia de la cordillera occidental (figura 4), sobre todo, en el
paisaje de Montaña, donde el 64% de este, posee pendientes mayores al 50%. Las
zonas más escarpadas de la plancha se localizan en la zona oriental del área de estudio,
en los municipios de Surata, Cáchira, Salazar y Villa Caro. En contra posición, las
pendientes suaves se localizan en la parte occidental de la plancha, principalmente en
los paisajes de piedemonte, planicie y valle, estas pendientes se pueden identificar en
los municipios de San Martín, San Alberto, La Esperanza y Rionegro. El paisaje de
Lomerío posee pendientes mayoritariamente superiores al 12%. En la tabla 3, se
presentan las pendientes agrológicas y su porcentaje de participación. En la figura 7 se
muestra la distribución espacial de las pendientes agrologicas de la Plancha 97 acorde a
lo reportado en los estudios de suelos del IGAC.

12
Figura 6. Tipos de Relieve de la Plancha 97 conforme a los estudios de suelos del IGAC.
Tabla 3. Pendientes Agrológicas de la Plancha 97.

Pendiente Área (Ha) %
a (0-3)% 54791,90 22,83%
b (3-7)% 12390,26 5,16%
c (7-12)% 4880,00 2,03%
d (12-25)% 6266,44 2,61%
e (25-50)% 6265,62 2,61%
f (50-75)% 101146,76 42,14%
g (>75)% 53427,75 22,26%
Total 240000,00 100,00%

13
Figura 7. Distribución de las pendientes agrológicas en la Plancha 97 conforme a los

estudios de suelos del IGAC.
El comportamiento de la erosión, de acuerdo a lo reportado en los estudios de suelos,

muestra, que el 54% de los suelos de la plancha presentan algún grado de erosión. La
erosión ligera, se encuentra en el 32,68% de los suelos de dicha plancha. La erosión
moderada se localiza principalmente en el paisaje de montaña y lomerío afectando al
19% de los suelos.
La erosión severa se concentra principalmente en el Municipio de Rionegro sobre el

paisaje de lomerío, el cual, debido a los procesos de tala en la vegetación arbórea,
efectuados en régimen seco, ha facilitado, en épocas de lluvia, escurrimiento difuso
intenso concentrado. En el municipio de Ábrego en una zona denominada como
misceláneo erosional (ME), localizada a una altura de 2000 m.s.n.m. y bajo un clima
seco en donde los fuertes vientos y la mala distribución de las lluvias, no favorecen los
procesos formadores de suelos y en consecuencia, el escurrimiento concentrado es
muy intenso, evidenciando una erosión hídrica y eólica muy severa. La tabla 4 presenta
la erosión de los suelos con su porcentaje de participación y en la figura 8 se muestra la
distribución de la erosión en la plancha 97.

14
Tabla 4. Erosión de los suelos y su superficie.

Erosión Área (Ha) %
Sin Erosión 110360,80 45,98%
Ligera 78422,75 32,68%
Moderada 45733,12 19,06%
Severa 5482,33 2,28%
Total 240000,00 100,00%
Figura 8. Erosión de los suelos de la Plancha 97 conforme los estudios de suelos del
IGAC.
1.2 CALIFICACIÓN DE LA SUSCEPTIBILIDAD DE LOS ATRIBUTOS DE SUELOS.
A continuación se describe cada uno de los atributos edáficos evaluados para conocer
la susceptibilidad a los movimientos en masa de la variable suelos edáficos.

15
1.2.1. Taxonomía
1.2.1.1 Órdenes de suelos
La clasificación taxonómica es utilizada para generalizaciones inductivas acerca de las

clases de suelos y su susceptibilidad a los movimientos en masa, se infiere que los
suelos más evolucionados como los Oxisoles y Ultisoles localizados en condiciones
ideales, son menos susceptibles, contrario a esto, los suelos más jóvenes, como los
Inceptisoles, Histosoles y Entisoles presentan mayor susceptibilidad debido a su
incipiente evolución.
A continuación se realiza una descripción de los órdenes de suelos presentes en la

plancha 97, los órdenes presentes son inceptisoles, entisoles, molisoles, oxisoles,
andisoles, histosoles y alfisoles. Los suelos que más se presentan en la plancha son los
inceptisoles y entisoles estos ocupan casi el 95% de los suelos, los otros órdenes se
presentan en un mínimo porcentaje. La tabla 5 y figura 8 muestra los órdenes
taxonómicos presentes, su área y porcentaje de ocupación en la Plancha 97.
Tabla 5. Área en hectáreas de los diferentes órdenes de suelos y porcentajes de

ocupación en la Plancha 97.
Orden de suelos Área (Ha) %
Alfisol 29,74 0,01%
Histosol 89,76 0,04%
Andisol 931,29 0,39%
Oxisol 3647,82 1,53%
Mollisol 7509,55 3,14%
Entisol 91558,80 38,34%
Inceptisol 135043,61 56,55%

16
Figura 9. Distribución en porcentaje de los tipos de orden de suelos de la Plancha 97.
Figura 10. Localización Órdenes de suelos en la Plancha 97.
Como dentro de una UCS se pueden encontrar diferentes componentes taxonómicos,

en las figuras 10 y 11 se presenta un mapa en donde se despliegan las UCS que poseen

17
algún porcentaje de participación del componente taxonómico descrito en la leyenda,

no significa esto que este componente taxonómico sea el dominante o que si no se
encuentra representado en el mapa no exista el componente taxonómico en otras UCS,
únicamente indica la presencia de este. A continuación se realiza una descripción de los
órdenes de suelos presentes en la Plancha 97.
- Alfisoles
Los alfisoles representan aproximadamente tan solo 29 hectáreas de la plancha, se

localizan en las UCS, VVB en el departamento de Norte de Santander, como una
intrusión de suelos que representan el 10% de la unidad. De acuerdo a la clasificación
de la susceptibilidad a los movimientos a los alfisoles, se les asigna una susceptibilidad
baja. Estos suelos se sitúan en los alrededores de la quebrada La Raya en la vereda del
mismo nombre del municipio de la Esperanza, se caracterizan por localizarse en áreas
planas donde son susceptibles a encharcamientos, son superficiales y pobremente
drenados.
Este orden se caracteriza por un endopedón argilico con una saturación de bases del
35% o más, se consideran suelos moderadamente evolucionados a partir de materiales
sedimentarios como las areniscas y las arcillolitas y están sujetos a procesos de
translocación, específicamente iluviación, en relación a la entrada de algún material a
una porción del suelo; donde se presenta un enriquecimiento en el material que recibe,
con respecto al contenido que presenta el resto del suelo en él. Este proceso genera
horizontes Bt; cuya acumulación es de arcilla, la cual genera horizontes argílicos.
- Histosoles
Los histosoles son suelos orgánicos, saturados con agua. Se forman cuando la
producción de materia orgánica es mayor que su mineralización debido a las
condiciones de saturación. Estos suelos se clasifican con una susceptibilidad alta a los
movimientos en masa.
En la plancha los histosoles se encuentran como una inclusión de la UCS MHC del
departamento de Norte de Santander, específicamente en áreas que corresponden a
depresiones saturados con agua, la mayor parte del año. En la plancha se localizan en el
municipio de Villa Caro, en la zona nororiental, en alturas superiores a los 3000
m.s.n.m. con un clima muy frio y húmedo. Estos suelos ocupan tan solo 89,76
Hectáreas y su localización es muy puntual.

18
- Andisoles
Este orden corresponde a la susceptibilidad media ocupando 931 hectáreas que

representan tan solo el 0,39% de la plancha. Son derivados de cenizas volcánicas y
están compuestos por un epipedon umbrico, el cual presentan contenidos de materia
orgánica muy altos, dentro de los límites de los porcentajes de un suelo mineral. El
color del epipedón úmbrico es generado por el contenido de carbón orgánico. La
saturación de bases es menor al 50%.
Estos suelos de evolución media han resurgido a partir de las cenizas volcánicas y los
esquistos metamórficos que por procesos de alteración han aparecido materiales
alofánicos.
Es frecuente encontrar características de expansibilidad considerable y agrietamiento

al secarse, por cambios irreversibles en la organización de los materiales no cristalinos
que componen buena parte de la mineralogía de estos suelos.
Por lo tanto las cenizas volcánicas que forman estos suelos, presentan una
susceptibilidad media a movimientos en masa, ya que los andisoles retienen más agua
debido a que los agregados de alófana y materia orgánica son más porosos, justificado
en el epipedon umbrico, el cual regula en cierta medida las condiciones estructurales
del horizonte diagnostico en función del tamaño de los agregados y la mayor capacidad
de retención de humedad.
En los andisoles, la materia orgánica forma complejos muy estables, con materiales
inorgánicos no cristalinos, que dificultan enormemente su degradación, favoreciendo
que se acumule, lo que explica la mayor parte de las diferencias observadas entre los
contenidos de materia orgánica de los andisoles y los otros suelos que se encuentran a
su alrededor.
Los andisoles solamente se encuentran en dos UCS, ambas, con símbolos MHB pero de
departamentos diferentes. En el departamento de Norte de Santander en el municipio
de Villa Caro en el sector nororiental, se identifican en la asociación MHB, en donde
tiene una participación del 30%, estos suelos poseen una taxonomía Lithic Fulvudands y
se caracterizan por localizarse en lomas fuertemente onduladas, con pendientes
mayores del 25%. Son suelos superficiales con un epipedon grueso, rico en carbón
orgánico, alofana y vidrio volcánico, se localizan en clima muy frio húmedo.
Los suelos Typic Melanudands pertenecen al grupo indiferenciado con símbolo MHB
del departamento de Santander y representan el 25% del total de la unidad. Este se
localiza en el municipio de Surata en la zona Suroriental de la plancha, en las cimas de

19
la unidad, son bien drenados y profundos y se caracterizan por los compuestos oscuros
de minerales húmicos.
- Oxisoles
Son suelos muy evolucionados que se caracterizan por presentar un horizonte en

estado avanzado de alteración, con concentración residual de sesquióxidos, se
clasifican en un grado muy bajo de susceptibilidad a los movimientos en masa.
El horizonte óxico, representa la etapa de máxima alteración en suelos; como

consecuencia abundan los constituyentes estables integrados fundamentalmente por
arcillas 1:1 y sesquióxidos, con baja capacidad de intercambio cationico (< 16 me/100 g
de arcilla). El horizonte debe ser por lo menos de 30 cm de espesor y contener arcillas
en porcentajes iguales o superiores a 15. (Cortés, et al, 1984).
Los oxisoles representan el 1,53% de los suelos equivalentes a 3647 hectáreas, se

localizan en el departamento de Santander en los municipios de Rionegro y El Playón,
los suelos a nivel de subgrupo se encuentran los Inceptic Hapludox y los Typic
Haplaquox, se encuentran en los paisajes de montaña, piedemonte y valle.
Los oxisoles que evolucionan en regímenes de humedad ácuico, pertenecen al

suborden Aquox y los que lo hacen en régimen údicos, corresponden al Udox. Ambos
son subordenes y comprenden dos grandes grupos: Haplaquox y Hapludox, los
segundos tienen el límite inferior del horizonte óxico dentro de los 125 cm superficiales
del suelo.
- Mollisol
En los molisoles, los contenidos de materia orgánica son altos y se presenta alta
humificación condicionado una buena estructura, sin embargo, la morfología
predominante determina la presencia de horizontes de alteración y transición (BW, BC)
que reducen la calidad estructural del suelo, sin ser impactante. Adicionalmente estos
suelos son saturados, se desarrollan en un clima cálido seco y presenta algunas
características verticas, donde presentan algunas grietas en los primeros 120 cm de
profundidad, con espesores de 5 mm, sin embargo esto no afecta la estabilidad del
terreno ya que el componente orgánico, provee condiciones adecuadas para un buen
desarrollo edafológico. No obstante se requiere del uso agro – forestal para evitar la
pérdida de suelo y lavado de bases, que a futuro, si podrían generar algún tipo de
inestabilidad (erosión).

20
Taxonómicamente se encuentran los subgrupos Entic Hapludolls, Entic Haplusdolls,

Lithic Hapludolls y Typic Hapludolls, por cumplir con los mínimos requisitos de
suborden, los cuales pertenecen al gran grupo de los Hapludolls o Haplusdolls, según
sea, en régimen údico (cuando el perfil permanece húmedo la mayor parte del año y
nunca está seco por más de 90 días acumulativos en el año) o ústico (humedad limitada
pero suficiente para el crecimiento de las plantas).
Los mollisoles son predominantes en las unidades de suelos de clima frio seco
correspondien a la unidad de montaña MQS localizada en la vereda Miraflores del
municipio de Cáchira y en el valle en la unidad VVG del clima cálido seco, localizado en
el sector oriental del municipio de San Alberto en el departamento del Cesar. Además
estos suelos tienen presencia en otras UCS pero con participaciones menores al 25%
del total de la unidad, se calcula que el 3,14% de los suelos pertenecen a este orden, lo
que equivale a 7509 hectáreas.
- Entisoles
Los entisoles ocupan el 38% de la plancha y son calificados con una susceptibilidad muy
alta. Se localizan en todos los climas, paisajes y materiales, predominan en las laderas
de paisaje de montaña y de lomerío. Son suelos que se desarrollan bajo condiciones
adversas, en donde se inhibe la presencia de horizontes diagnósticos. Generalmente
tienen ocurrencia en áreas que continuamente depositan materiales, o donde la
alteración de los materiales parentales es muy débil, o también, donde las pendientes
son muy escarpadas o en áreas mal drenadas. En zonas aluviales recientes por el
continuo aporte de sedimentos no hay evolución pedogenética.
Los entisoles que más se presentan en la plancha son los Typic Troporthents los cuales
se encuentran presentes en 50891 hectáreas, representando el 21,31% de la plancha,
estos generalmente son superficiales y bien drenados, evolucionan en régimen údico y
contienen variaciones térmicas edáficas menores de 5°C.
- Inceptisoles
Los inceptisoles son los suelos que mayor presencia tienen dentro de la plancha,
ocupan el 56,55% del total y se distribuyen en todos los climas, materiales y paisajes.
Se califican con una susceptibilidad a los movimientos en masa muy alta, debido a su
insipiencia en evolución. Son suelos poco evolucionados de perfiles tipo ABC o AC,
dominantemente presentan epipedones ócricos o úmbricos.
Este orden agrupa suelos que presentan uno o más horizontes diagnósticos de
formación más o menos rápida y en cuya génesis no han intervenido, por lo menos en

21
forma significativa, procesos de translocación de materiales, o alteración extrema y

poseen suficiente cantidad de minerales fácilmente intemperizables.
Los inceptisoles presentan horizontes de alteración (Bw), que han perdido bases o
hierro y aluminio pero retienen algunos minerales. Los subórdenes que más se
presentan son Typic Dystropepts que representa el 18,21% y los Typic Humitropepts los
cuales ocupan el 8,41% de los suelos de la plancha.
Los Tropests evolucionan en regímenes de humedad údico y tienen saturaciones de

bases menores de 50% en alguno de sus horizontes. Los Dystropepts, son bien
drenados con la presencia de un horizonte cámbico, reacción ácida, con alta saturación
de aluminio.
El subgrupo Humitropepts contienen menos del 50% de saturación de bases, epipedón

oscuro y contenidos en materia orgánica mayor de 12 Kg/m3, se localizan
principalmente en los pisos térmicos muy frío y frío, con diferentes grados de
humedad.
Figura 11. Localización Órdenes de suelos en la Plancha 97.

22
1.2.1.2 Calificación del atributo taxonomía de suelos
A través de la calificación ponderada de los componentes taxonómicos presentes

dentro de la UCS se calificó la susceptibilidad a los movimientos en masa, dicha
calificación se realiza a partir de la tabla 6. Los resultados se presentan en la tabla 7 y
en la figura 12, en donde se presenta la calificación de los suelos en función de la
susceptibilidad a los movimientos en masa por el atributo taxonomía, su área y
porcentaje de ocupación en la plancha 97.
Tabla 6. Calificación de la taxonomía de suelos a nivel de Orden (SGC 2013).
Orden de suelos Calificación

Oxisol, Ultisol 1
Alfisol 2
Mollisol, Andisol, Espodosol 3
Vertisol, Aridisol 4
Inceptisol, Entisol, Histosol 5

Taxonomía a nivel de Órden del suelo.
Susceptibilidad Área (Ha) %

Media 1414,72 0,59%
Alta 24618,34 10,25%
Muy Alta 213135,67 88,80%
Total 240000,00 100,00%
Acorde a la descripción taxonómica de los suelos de la plancha 97, se evidencia la

fuerte presencia de suelos inceptisoles y suelos entisoles, los cuales cuando
predominan en la UCS, son calificados con susceptibilidad muy alta a los movimientos
en masa, esta categoría abarca el 88,80% de la plancha, estando presentes en la
totalidad de climas, paisajes y materiales parentales.
Las UCS con una susceptibilidad alta, se encuentran predominantemente en el

departamento de Santander, específicamente en los municipios de El Playón, Rionegro

23
y Sabana de Torres, debido a la presencia de oxisoles dentro de la UCS, junto con los
inceptisoles y entisoles, esta categoría ocupa el 10,25% de la plancha.
Con susceptibilidad media se encuentran las UCS que contienen principalmente

mollisoes los cuales corresponden a la unidad de montaña MQS, localizada en la
vereda Miraflores del municipio de Cáchira y a la unidad VVG del valle, con clima cálido
seco, localizado en el sector oriental del municipio de San Alberto, en el departamento
del Cesar. Se calcula que el 0,59% de la plancha corresponde a este orden, lo que
equivale a 1414,72 hectáreas. La tabla 7 presenta los resultados de la calificación del
atributo orden y en la figura 12 se presenta el comportamiento espacial de este
atributo dentro de la plancha.
Figura 12. Mapa susceptibilidad por el atributo taxonomía de la Plancha 97.
A continuación se presenta la tabla con todos los subgrupos taxonómicos presentes en

la Plancha 97.

24
Tabla 8. Subgrupos taxonómicos presentes en la Plancha 97.
Taxonomía
Área Área (%)
Orden Subgrupo
Aeric Endoaqualfs 29,74 0,01%
Alfisol
Subtotal 29,74 0,01%
Typic Tropohemists 89,76 0,04%
Histosol
Subtotal 89,76 0,04%
Lithic Fulvudands 187,62 0,08%
Andisol Typic Melanudands 743,67 0,31%
Subtotal 931,29 0,39%
Inceptic Hapludox 3393,71 1,42%
Oxisol Typic Haplaquox 254,11 0,11%
Subtotal 3647,82 1,53%
Entic Hapludolls 1141,02 0,48%
Entic Haplusdolls 273,70 0,11%
Mollisol Lithic Hapludolls 1824,94 0,76%
Typic Hapludolls 4269,89 1,79%
Subtotal 7509,55 3,14%
Aeric Fluvaquents 326,87 0,14%
Aeric Tropic Fluvaquents 10474,46 4,39%
Aeric Tropíc Fluvaquents 183,18 0,08%
Lithic Cryorthents 411,36 0,17%
Lithic troporthents 6724,98 2,82%
Ltthic Troporthents 435,99 0,18%
Entisol Tropic Fluvaquents 391,80 0,16%
Typic Fluvaquents 9242,99 3,87%
Typic Tropofluvents 11234,75 4,70%
Typic Tropoftuvents 919,94 0,39%
Typic Tropopsamments 321,25 0,13%
Typic Troporthents 50891,24 21,31%
Subtotal 91558,80 38,34%
Aeric Halaquepts 1519,41 0,64%
Aeric Tropaquepts 103,21 0,04%
Andic Humitropepts 8327,88 3,49%
Inceptisol
Aquic Dystropepts 1456,21 0,61%
Aquic Eutropepts 4265,19 1,79%
Entic Dystrandepts 1312,81 0,55%

25
Taxonomía
Área Área (%)
Orden Subgrupo
Entic Dystropepts 916,14 0,38%
Fluvaquentic Eutropepts 104,61 0,04%
Fluventic Dystropepts 3105,47 1,30%
Fluventic Eutropepts 1972,65 0,83%
Fluventic Eutrudepts 513,69 0,22%
Fluventic Humitropepts 119,54 0,05%
Lithic Cryumbrepts 347,27 0,15%
Lithic Dystropepts 437,77 0,18%
Lithic Humitropepts 10062,94 4,21%
Oxic Dystropepts 22611,14 9,47%
Oxic Humitropepts 363,82 0,15%
Typic Dystropepts 43486,29 18,21%
Typic Dystrudepts 254,56 0,11%
Typic Eustropepts 379,04 0,16%
Typic Eutropepts 1981,34 0,83%
Typic Eutrudepts 11308,66 4,74%
Typic Humitropepts 20093,97 8,41%
Subtotal 135043,61 56,55%
- Textura
La textura es el contenido relativo por tamaño y composición de las partículas que

conforman una porción del suelo. La textura del suelo se define como ‘‘aquella
propiedad que establece las cantidades relativas en que se encuentran las partículas de
diámetro menor a 2 mm’’ (Jaramillo, 2002). La clase textural se obtuvo consultando los
perfiles modales y las tablas que contienen resultados de laboratorio físico y químico
para generar un promedio ponderado del contenido de arcilla, limos, arenas y gravilla
de cada una de las Unidades Cartográficas de Suelos.
La textura se relaciona con la retención de humedad, por lo que en suelos arcillosos el

movimiento vertical del agua es menor por cuanto los poros son más pequeños. De
esta manera la conductividad hidráulica también es menor, haciendo de los suelos
menos permeables, en consecuencia aumenta el contenido de agua, se saturan y
finalmente son más susceptibles a movimientos en masa. Contrario a los suelos
arcillosos, los de textura gruesa (arena, grava) serán menos susceptibles por cuanto el
agua se desplaza a mayor velocidad en el perfil del suelo, caracterizando los suelos más

26
permeables y con mayor conductividad hidráulica. La calificación de esta variable se

realiza a través de la tabla 9.
Tabla 9. Calificación de la textura de suelos (SGC 2013).
Clase textural Calificación

Gr, A, FAGrP, AGr, AFP 1
AF, FAGr, FArAGr, FArGr, FGr, FGrP 2
ArA, ArGr, FA, FArLGr, ArLGr, FLGr, ArAGr 3
F, F-Org, FAr, FArA, FArL,FL, FLOrg, 4
Ar, ArL, 5
A= Arena; L= Limo; Ar= Arcilla; F= Franco; Gr= Grava; P= Piedra; Org= Orgánico.
La textura de los suelos en la plancha 97 se caracteriza por tener poca presencia de

suelos con contenido arenoso, tan solo 19 horizontes de suelo, poseen esta textura.
Estos suelos se clasifican con una susceptibilidad muy baja debido a la poca retención
de la humedad. Los suelos con texturas predominantes Arenosa Franca (AF), Franco
Gravillosa (FGr) y Franco Areno Gravillosa (FAGr) se califican con una susceptibilidad
baja y representa el 8,2% de los suelos, esta categoría se localizan en el municipio de
San Alberto en el departamento del Cesar, con un material parental de rocas
sedimentarias o arenas y arcillas aluviales, en el municipio de Rionegro la unidad de
Lomerío en la vereda La Tigra y en el paisaje de montaña en algunos sectores de los
municipios de Cáchira, Ábrego, La Esperanza y Suratá.
La susceptibilidad media ocupa el 23,18% de los suelos de la pancha, en esta categoría

se encuentra texturas predominantes como Arcilloso Arenoso (ArA), Franco Arenoso
(FA) y Arcillo Gravilloso (ArGr), estos suelos se localizan en la mayor parte del paisaje de
piedemonte en los municipios San Martín, San Alberto y La Esperanza, además esta
categoría también se localiza de y en algunos sectores del paisaje de montaña.
La susceptibilidad alta se encuentra en gran parte de la plancha ocupando el 36% de los

suelos, esta categoria ocupa la mayor parte del paisaje de montaña, lomerio y la la
totalidad de los suelos de planicie. Las texturas predominantes que se pueden
encontrar dentro de esta categoria son Francos (F), Franco Arcillosas (FAr), Franco
Arcillo Arenosos (FArA).
Los suelos con preponderancia Arcillosos y Arcillo Limosos se categorizan con una
susceptibilidad alta debido a su menor permeabilidad que permite una mayor
saturacion de agua y en conecuencia mas susceptibles a los movimientos por remocion
en masa. Dentro de esta categoria se encuentran el 32% de los suelos y se localizan
principalmente en el sector central de la plancha en los municipios de Cáchira, El

27
Playon y la parte montañosa de La Esperanza. La tabla 10 se presenta la calificación de

los suelos en función de la susceptibilidad a los movimientos en masa, su área y
porcentaje de ocupación en la plancha 97, en la figura 13 se presenta la distribución
espacial de este atributo dentro de la plancha.

textura.

Baja 19688.75 8,20%
Media 55632,36 23,18%
Alta 86961,58 36,23%
Muy Alta 76886,04 32,04%
Total 240000,00 100,00%
Figura 13. Mapa de susceptibilidad textura Plancha 97.
- Tipo de arcilla

28
El tipo de mineral de arcilla presente y el porcentaje en proporción con el total de

minerales, afecta en forma considerable el comportamiento del suelo (Suarez, 1998), y
sus propiedades como la retención de humedad, la retención contra el lavado y los
límites de Atterberg o límites de plasticidad. En general, las otras propiedades de las
arcillas, como son sus características de expansión y contracción siguen un mismo
patrón ante las propiedades de plasticidad, entre más plástico el material mayor su
potencial de expansión y menor su resistencia al cortante (Hillel, 1998). Cada tipo de
arcilla presenta diferentes niveles de capacidad de intercambio catiónico, propiedad
que evalúa la retención contra el lavado, así, a mayor CIC mayor será la retención
contra el lavado pero mayor inestabilidad a nivel estructural (Suarez, 1998). Es de
esperar que arcillas de tipo 2:1, montmorillonitas y vermiculitas, las cuales se
caracterizan por niveles altos de CIC, mayor superficie específica y mayor retención de
humedad, tengan un comportamiento más resistente a procesos erosivos en términos
generales frente a otras como la Caolinita, (Hillel, 1998).
La calificación del tipo de arcilla se realiza a partir de las tablas 11 y 12
Tabla 11. Calificación del tipo de arcilla. Tomado INGEOMINAS IDEAM 2009.
Grupos de tipo de arcilla Calificación

Caolinita
1
Caolinita, Biotita
Halloisita 2
Caolinita, Montmorillonita, Vermiculita
3
Caolinita, Muscovita, Montmorillonita
Montmorillonita, Clorita, Caolinita
4
Montmorillonita, Vermiculita, Caolinita
Alófana, Gibsita,
Montmorillonita, Vermiculita
Muscovita, Illita, Vermiculita, Montmorillonita 5
Muscovita, Montmorillonita, Vermiculita
Talco, Muscovita, Vermiculita, Montmorillonita

29
Tabla 12. Calificación del tipo de arcilla a partir de su génesis y evolución (SGC 2013).
Tipo
Grupos de tipo de arcilla Calificación de Subgrupo Orden
Arcilla
Oxisoles,
Caolinita, Biotita 1 1:1 Oxisoles Ultisoles,
Espodosoles
Caolinita, sesquióxidos,
Montmorillonita, Vermiculita 1:1, Ultisoles , Entisoles,
2
Caolinita, Gibsita, Muscovita, 2:1 Espodosoles Inceptisoles
Montmorillonita
Montmorillonita, Molisoles,
Clorita, Caolinita Molisoles,
2:1, Aridisoles,
Montmorillonita, 3 Inceptisoles, Aridisoles,
1:1
Vermiculita, Entisoles, Alfisoles
Caolinita Alfisoles.
Muscovita, Illita,
Sub. Vértic
Vermiculita, 2:1,
4 Vertisoles Vertisoles
Montmorillonita 2:2
Muscovita,
Montmorillonita,
Alófana, Gibsita,
Vermiculita
Halloisita, imogolita
Talco, Muscovita, Vermiculita, Andisoles, Andisoles,
Montmorillonita, 5 2:1,1:1, 2:2
Montmorillonita Histosoles Histosoles
Vermiculita
M.O
La fracción de arcilla para la zona de estudio, se caracteriza por encontrarse

mayoritariamente en la categoría de susceptibilidad baja a movimientos en masa, esta
categoría ocupa el 70,49% de los suelos de la plancha, esto se debe a la preponderancia
de la caolinita, la cual, es dominante en cantidades mayores al 50%, evidenciándose en
bajos contenidos de bases, poca reserva de nutrientes y valores bajos de pH. Esta

30
categoría se compone principalmente de los suelos con orden taxonómico Entisoles e

Inceptisoles.
La susceptibilidad media a movimientos en masa, se localiza en el paisaje de montaña y

ocupa el 26,9% de la plancha, las UCS, que se encuentran dentro de esta categoría, se
ven influenciadas por suelos de orden taxonómico andisoles, histosoles y molisoles
aunque no como como componente taxonómico dominante.
Los suelos que se encuentran en la categoría de susceptibilidad alta corresponden a

suelos sectorizados en el departamento de Santander y Norte de Santander. La UCS
MQT del departamento de Santander posee influencia de vermiculita como la UCS
MQT la cual se localiza y en el paisaje montañoso de Cáchira en la vereda Canoas, esta
UCS tienen un 60% de participación del perfil Typic Dystropepts, la unidad se
encuentra en clima templado húmedo, la presencia del mineral hace parte del proceso
de estabilización del medio y transmite a éste propiedades intermedias entre arcillas
expandibles y no expandibles, lo que aumente el grado de susceptibilidad de estos
suelos.
Otra unidad con minerales integrados (2:1 y 2:2) es la unidad PVA la cual se localiza en
el municipio de Rionegro en el paisaje de piedemonte en el clima cálido húmedo, esta
unidad posee dominancia del componente taxonómico Oxic Dystropepts, el cual tiene
la presencia del mineral.
La suscebtibilidad alta representa el 2,59% de los suelos de la plancha en el municipio

de Cáchira y Rionegro. La tabla 13 presenta los resultados de la calificación del atributo
tipo de arcilla y en la figura 13 se presenta el comportamiento espacial de este atributo
dentro de la plancha.

tipo de arcilla.

Baja 143.851,83 71,93%
Media 51.546,37 25,77%
Alta 4.185,47 2,09%
Muy Alta 186,18 0,09%
Total 200.000,00 100,00%

31
Figura 14. Mapa susceptibilidad tipo de arcilla Plancha 97.
- Profundidad
La profundidad de los suelos se clasificó de acuerdo a la profundidad preponderante de

los componentes taxonómicos de la Unidad Cartográfica de Suelos, y se toma hasta la
presencia de horizontes C, líticos y paralíticos. Es importante conocer la profundidad de
los suelos porque permite determinar, de manera estimada el espesor del suelo y a su
vez los volúmenes de suelos que se pueden llegar a remover. La calificación de la
profundidad se realiza a partir de la tabla 14.
Tabla 14. Calificación de profundidad total, tomado IDEAM, 2009.
Profundidad (cm) Categoría Calificación

0-25 Muy baja o muy superficial 1
25-50 Baja o superficial 2
50-100 Media o moderadamente profunda 3
100-150 Alta o profunda 4
mayor a 150 Muy alta o muy profunda 5

32
La susceptibilidad muy alta se encuentran en el 10,29% del área de la plancha, estos

suelos hacen referencia en donde predominan los suelos muy profundos, es decir con
profundidades mayores a los 150 centímetros y por lo tanto altos volúmenes de suelos
susceptibles a deslizarse. Estos suelos se localizan en la zona montañosa del municipio
de Suratá y el Playón en el departamento de Santander, estos suelos a su vez presentan
una erosión moderada y pendientes mayores al 50%.
Los suelos con una profundidad entre los 100 y 150 centímetros de profundidad se
clasifican con una categoría de susceptibilidad alta, esta categoría se presenta en el
30,81% de la plancha distribuidos por la mayor parte de la zona en los paisajes de
montaña, lomerío y piedemonte.
La categoría de susceptibilidad media es la de mayor presencia en la plancha y ocupa el

50.70%, se distribuye por toda la zona y corresponde a aquellos suelos con
profundidades entre los 50 y 100 centímetros. Los suelos con profundidad superficial o
muy superficial son categorizados con susceptibilidad baja y muy baja, estos suelos
ocupan el 7,82%, se localizan en los municipios de Cáchira, La Esperanza, Ábrego y San
Alberto, principalmente en los paisajes de montaña, piedemonte. En la tabla 15
presenta la calificación de los suelos en función de la susceptibilidad a los movimientos
en masa por el atributo profundidad, su área y porcentaje de ocupación en la plancha
97 y en la figura 15 se presenta el comportamiento espacial de este atributo dentro de
la plancha.

profundidad.

Muy Baja 10627,88 4,42%
Baja 8179,56 3,40%
Media 121699,48 50,70%
Alta 73959,72 30,81%
Muy Alta 24702,07 10,29%
Total 240000,00 100,00%

33
Figura 15. Mapa susceptibilidad profundidad Plancha 97.
- Drenaje natural
El drenaje natural explica la forma como el agua infiltra, percola y escurre (drenaje
interno y externo) en el medio edáfico. Se ha definido y clasificado con base en la
rapidez o permanencia del agua en el suelo como resultado de la velocidad del drenaje
externo e interno. Indica el estado de saturación del suelo, total o parcialmente con
agua, altos valores de drenaje interno retardan el tiempo en que el suelo llega a límite
líquido, disminuye la presión de poro, en contravía a las condiciones necesarias para
que sucedan procesos de movimientos en masa. La calificación del drenaje natural se
realiza a partir de la tabla 16.
El comportamiento del drenaje natural en la plancha 97 muestra una fuerte tendencia

a hacia la susceptibilidad baja, que corresponde a los suelos con drenaje natural bueno,
lo que quiere decir que son suelos que poseen un óptimo en el abastecimiento de agua
y aire para los fines agrícolas. El 71% de los suelos poseen este tipo de drenaje y se
localizan en casi todos los paisajes de la zona, sin embargo es predominante en los
suelos del paisaje de montaña.

34
Tabla 16. Calificación del drenaje natural del suelo. Tomado y modificado de INAT,
1.996. IDEAM, 2009.
Clase Características Categoría de

susceptibilidad
Excesivo No retienen agua después de las lluvias. 1
Moderado No retienen agua para las plantas después de las
excesivo lluvias. El nivel freático nunca sube por encima de 2
metros.
Bueno Suelos óptimos para el abastecimiento de agua y aire 2
(Bien) a los cultivos. Nivel freático siempre por debajo de 80
cm.
Moderado El agua es removida lentamente hasta el nivel freático 3
(40-80 cm. en época de lluvias). Requiere drenaje
para cultivos permanentes.
Imperfecto Suelos con capas impermeables que impiden 4
percolación en época de lluvias.
Pobre Agua removida lentamente y los perfiles están
mojados en la época de lluvias. Se requiere drenaje.
Muy pobre Agua freática cerca o sobre la superficie. 5
Encharcamientos permanentes. Se requiere drenaje.
Pantanoso Agua freática sobre la superficie. Encharcamientos
permanentes. Se requiere drenaje.
Los suelos con un drenaje excesivo o moderadamente excesivo se categorizan en la

susceptibilidad muy baja, se caracterizan por no retener agua después de las lluvias, se
localizan en suelos de paisaje de montaña sobre pendientes muy abruptas en los
municipios de Cáchira y Ábrego.
Con una susceptibilidad media se categorizan los suelos que poseen drenaje natural
moderado en donde el agua es removida lentamente hasta el nivel freático. Esta
categoría se encuentra en los municipios de La esperanza y Rionegro ocupando el
8,04% del área. Finalmente la susceptibilidad alta hace referencia a los suelos que son
susceptibles a saturarse de agua, ya sea por la presencia de capas impermeables que
impiden la percolación o por la baja velocidad de infiltración del agua. Estos suelos se
presentan en el 15,2% de la plancha y se localizan en los paisajes de planicie, valle y
piedemonte en donde las pendientes son planas o ligeramente inclinadas (0-7%). La
tabla 17 presenta la calificación de los suelos en función de la susceptibilidad a los
movimientos en masa por el atributo drenaje natural, su área y porcentaje de

35
ocupación en la plancha 97 y en la figura 16 se presenta el comportamiento espacial de

este atributo.

Drenaje natural.

Muy Baja 11717,26 4,88%
Baja 171667,38 71,53%
Media 19299,86 8,04%
Alta 36484,23 15,20%
Total 240000,00 100,00%
Figura 16. Mapa susceptibilidad drenaje natural plancha 97.
1.3 RESULTADOS Y ANÁLISIS DE SUSCEPTIBILIDAD DE LOS SUELOS EDÁFICOS
A partir del cálculo ponderado de los atributos de suelos anteriormente descritos en

función de la susceptibilidad, se obtiene como resultado el mapa de susceptibilidad por
suelos, el cual muestra la preponderancia de la susceptibilidad alta y media.

36
Los resultados de la calificación de la susceptibilidad a los movimientos en masa por las

variables edáficas se presentan en la tabla 18 y en la figura 17 se presenta la
distribución espacial de la susceptibilidad de los suelos edáficos en la Plancha 97.
1.3.1. Susceptibilidad muy alta
Con susceptibilidad muy alta se clasificó una unidad de suelos del departamento del
Norte de Santander el cual se caracteriza por una zona denominada como misceláneo
erosional (ME) en el municipio de Ábrego, en la parte nororiental de la plancha. Esta se
localiza sobre los 2000 m.s.n.m. bajo un clima seco en donde los fuertes vientos y la
mala distribución de las lluvias, no han favorecido los procesos formadores de suelos y
en consecuencia el escurrimiento concentrado es muy intenso, evidenciando una
erosión hídrica y eólica muy severa, ocupan 238 hectáreas equivalentes al 0,1% de los
suelos de la plancha, en esta categoría no se ubica ningún movimiento en masa.
1.3.2. Susceptibilidad alta
La susceptibilidad a los movimientos en masa por la variable suelos en la categoría alta

ocupa el 66,19% de los suelos de la plancha 97, lo que equivale a 158871 hectáreas,
esta categoría se distribuye en todos los paisajes y climas, se encuentra en todos los
municipios de la plancha, pero es predominante en los municipios de La Esperanza,
San Alberto, San Martín, Cáchira, Suratá y Ábrego. Se caracteriza por tener suelos
profundos o muy profundos, mayoritariamente muy jóvenes (inceptisoles o entisoles),
con texturas arcillosas, franco arcillosas, franco arcillo arenosas, drenaje natural bueno.
Los tipos de movimientos en masa que se presentan en esta categoría son
deslizamientos indiferenciados, caída de detritos, caída de roca, flujo de detritos,
deslizamientos traslacionales, deslizamientos rotacionales y Cono o lóbulo coluvial y de
solifluxión, en esta categoría se encuentran el 64,65% de los movimientos en masa de
la plancha.
1.3.3. Susceptibilidad media
Esta categoría de susceptibilidad representa el 33,45% de los suelos ocupando 80296

hectáreas de la plancha, que se distribuye de forma casi homogénea dentro de la
plancha localizándose en la totalidad de los municipios de la plancha, sin embargo es
predominante al oriente de la plancha en los municipios de Villa Caro, Cáchira y Salazar.
Esta categoría posee principalmente suelos jóvenes como entisoles e inceptisoles, y
con menores porcentajes alfisoles y mollisoles, texturas medianas a finas, drenaje
natural bueno, profundidad mayor a los 100 centímetros y mineralógicamente son
suelos con caolinita. Esta susceptibilidad posee un clima cálido seco y templado
húmedo, en los paisajes de montaña y valle con diversidad de materiales parentales. En

37
esta categoría se encuentran el 35,34% de los movimientos en masa de la plancha,

correspondiente a movimientos indiferenciados, deslizamientos traslacionales,
deslizamientos rotacionales, flujo de detritos, reptación de suelos, caída de detritos,
caída de rocas y cono o lóbulo coluvial y de solifluxión.
1.3.4. Susceptibilidad baja
En esta categoría se encuentran las zonas urbanas que por sus características pueden
impactar de forma difusa los valores de la susceptibilidad en esta escala, se le asignó
una categoría de susceptibilidad baja, a pesar de que para el IGAC son definidos como
“no suelos” no tienen el mismo comportamiento que los cuerpos de agua. Representan
107 hectáreas del total del área de la plancha correspondientes a las cabeceras
municipales de San Alberto, La Esperaza, Cáchira y El Playón.
1.3.5. Susceptibilidad muy baja
Dentro de esta categoría se encuentran los cuerpos de agua, definidos como una masa
o extensión de agua a los cuales no se les puede parametrizar en términos de
susceptibilidad a los movimientos en masa y que muchos autores les asignan una
susceptibilidad nula se calificaron en esta metodología como de susceptibilidad muy
baja más por sus génesis fluvial o marina que por sus atributos edafológicos los cuales
no son medibles, estas áreas se denominan en los estudios del IGAC como “no suelos”.
Representan 484 hectáreas de la plancha asociados a los ríos San Alberto y Cachira
localizados en el límite de los municipios de San Alerto, La Esperanza y Rionegro, al
occidente de la plancha.
Tabla 18. Calificación de la susceptibilidad a los movimientos en masa por las variables
edáficas.

Muy Baja 484,26 0,20%
Baja 107,78 0,05%
Media 80296,92 33,45%
Alta 158871,81 66,19%
Muy Alta 238,20 0,10%
Total 240000,00 100,00%

38
Figura 17. Susceptibilidad por Suelos de la Plancha 97.

39
REFERENCIAS BIBLIOGRÁFICAS
HILLEL, D. 1998. Environmental soil physics. Academic Press. 771 p. San Diego.
IDEAM, GEOCING. 2009. Contrato 239 de 2008 “Desarrollar el mapa nacional de

susceptibilidad general del terreno a los deslizamientos de tierra, a partir de la
información temática e información complementaria y el aplicativo informático
para automatizar las posteriores actualizaciones.”
JARAMILLO, DANIEL. 2002. Introducción a la ciencia del suelo. Universidad Nacional de

Colombia. Medellín.
INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI-SUBDIRECCIÓN DE AGROLOGÍA. 1997.

Estudio General de Suelos del departamento del Cesar, Escala 1:100000. Bogotá.
INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI-SUBDIRECCIÓN DE AGROLOGÍA. 2003,

Estudio General de Suelos y Zonificación de tierras del departamento de
Santander, Escala 1:100000. Bogotá.
INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI-SUBDIRECCIÓN DE AGROLOGÍA. 2004,

Estudio General de Suelos y Zonificación de tierras del departamento de Norte de
Santander, Escala 1:100000. Bogotá.
SUAREZ, JAIME. 1.998. Deslizamientos. Análisis geotécnico. Capítulo 9. Pp.59.

40

Anexo C

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Anexo C

Cargado por

Copyright:

Formatos disponibles

ANEXO C.

SUSCEPTIBILIDAD SUELOS EDÁFICOS

Bogotá D.C., Octubre 2015

Carlos Andrés Gamboa Rodríguez

Bogotá D.C., Octubre 2015

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Tabla 1. Área de los departamentos de la Plancha 97 acorde a la información de suelos.

Anexo C. Susceptibilidad Suelos edáficos plancha 97

La determinación de las variables físicas de suelos, muestran el comportamiento a lo

La génesis de los suelos parte de un estado litológico y su evolución los lleva a un

Por lo tanto el SGC para la evaluación de susceptibilidad a los movimientos en masa se

La información de donde se adquiere la información de suelos corresponde a los

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Figura 1. Diagrama de las UCS, perfiles y horizontes en un estudio de suelos.

La susceptibilidad por los suelos se determina a partir de la suma ponderada de las

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Figura 2. Flujograma metodológico para la calificación de los atributos de las Unidades

Figura 3. Diagrama de atributos de calificación de la variable suelo, con sus respectivos

Anexo C. Susceptibilidad Suelos edáficos plancha 97

La calificación de la susceptibilidad de los suelos a los movimientos en masa por los

1.1 INSUMOS Y DESCRIPCIÓN DE LOS SUELOS

La información de suelos contenida en la plancha 97, comprende los estudios generales

Tabla 1. Área de los departamentos de la Plancha 97 acorde a la información de suelos.

De las UCS identificadas, 830,26 hectáreas de la plancha 97, no se caracterizan como

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Figura 4. Unidades Cartográficas de Suelos (UCS) y Municipios de la Plancha 97.

El área de estudio se ve influenciada por los fuertes movimientos tectónicos ocurridos

Anexo C. Susceptibilidad Suelos edáficos plancha 97

La zona de Lomerío ocupa el 4,85% del total de la plancha y corresponde a las

El paisaje de Valle se caracteriza por una topografía plana a inclinada (0 – 7%) y de

En la figura 5 se muestra la distribución espacial de los paisajes de la plancha 97 y en la

Tabla 2. Paisajes de la Plancha 97 y su superficie.

Anexo C. Susceptibilidad Suelos edáficos plancha 97

El comportamiento de la distribución de las pendientes agrológicas en la plancha 97 es

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Tabla 3. Pendientes Agrológicas de la Plancha 97.

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Figura 7. Distribución de las pendientes agrológicas en la Plancha 97 conforme a los

El comportamiento de la erosión, de acuerdo a lo reportado en los estudios de suelos,

La erosión severa se concentra principalmente en el Municipio de Rionegro sobre el

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Tabla 4. Erosión de los suelos y su superficie.

1.2 CALIFICACIÓN DE LA SUSCEPTIBILIDAD DE LOS ATRIBUTOS DE SUELOS.

Anexo C. Susceptibilidad Suelos edáficos plancha 97

1.2.1.1 Órdenes de suelos

La clasificación taxonómica es utilizada para generalizaciones inductivas acerca de las

A continuación se realiza una descripción de los órdenes de suelos presentes en la

Tabla 5. Área en hectáreas de los diferentes órdenes de suelos y porcentajes de

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Figura 9. Distribución en porcentaje de los tipos de orden de suelos de la Plancha 97.

Figura 10. Localización Órdenes de suelos en la Plancha 97.

Como dentro de una UCS se pueden encontrar diferentes componentes taxonómicos,

Anexo C. Susceptibilidad Suelos edáficos plancha 97

algún porcentaje de participación del componente taxonómico descrito en la leyenda,

Los alfisoles representan aproximadamente tan solo 29 hectáreas de la plancha, se

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Este orden corresponde a la susceptibilidad media ocupando 931 hectáreas que

Es frecuente encontrar características de expansibilidad considerable y agrietamiento

Anexo C. Susceptibilidad Suelos edáficos plancha 97

Son suelos muy evolucionados que se caracterizan por presentar un horizonte en

El horizonte óxico, representa la etapa de máxima alteración en suelos; como

Los oxisoles representan el 1,53% de los suelos equivalentes a 3647 hectáreas, se
