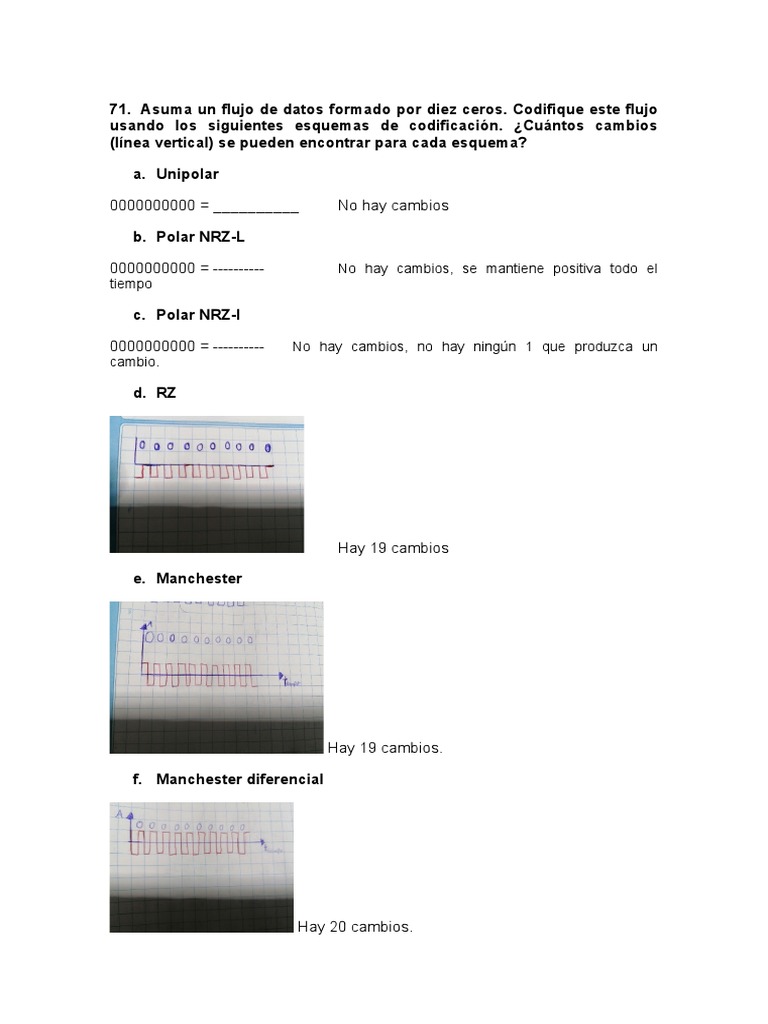

71.  Asuma un flujo de datos formado por diez ceros.

Codifique este flujo

usando los siguientes esquemas de codificación. ¿Cuántos cambios
(línea vertical) se pueden encontrar para cada esquema?

a. Unipolar

0000000000 = __________ No hay cambios

b. Polar NRZ-L

0000000000 = ---------- No hay cambios, se mantiene positiva todo el

tiempo

c. Polar NRZ-I

0000000000 = ---------- No hay cambios, no hay ningún 1 que produzca un

cambio.

d. RZ

Hay 19 cambios

e. Manchester

Hay 19 cambios.

f. Manchester diferencial

Hay 20 cambios.
 g. AMI

0000000000 = __________ No hay cambios porque, solo existen positivos y negativos con los
unos.

h. Pseudoternario

Hay 9 cambios.

i. B8ZS, HDB3:

Para efectuar estas codificaciones se necesita tener un 1 al comienzo para

tomarlo como la polaridad de referencia. Este flujo sólo cuenta con ceros, por lo
que no se puede codificar.

72. Repita el ejercicio 71 para un flujo de datos de diez unos.



73. Repita el ejercicio 71 para un flujo de datos de diez ceros y unos

alternantes.

74. Repita el Ejercicio 71 para un flujo de datos de tres ceros seguidos por
dos unos seguidos por dos ceros y otros tres unos.

0001100111

a. Unipolar
b. Polar NRZ-L
c. Polar NRZ-I
d. RZ
e. Manchester

f. Manchester diferencial

g. AMI

si puedo, creo

h. Pseudoternario

i. B8ZS

j. HDB3
75. La Figura 5.47 es la codificación unipolar de un flujo de datos. ¿Cual
es el flujo de datos?

Flujo de datos: 00100100

77. Repita el ejercicio 76 si la figura es la codificación NRZ-I del flujo de

datos.

El flujo de datos sería: 101011010

78. La figura 5.49 es la codificación Manchester de un flujo de datos.

¿Cual es el flujo de datos?

Flujo de datos es 110101001011010.

81. La Figura 5.51 es la codificación AMI de un flujo de datos. ¿Cuàl es el

flujo de datos?
Flujo de datos: 10001001 (los unos son positivo y negativos alternativamente)

82. Repita el ejercicio 81 si la figura es la codificación pseudoternaria de

un flujo de datos.

Flujo de datos=01110110

83. La figura 5.52 es la codificación B8ZS de un flujo de datos. ¿Cuál es el

flujo de datos?

El flujo de datos es: 10100000000010

84. La figura 5.53 es la codificación HDB3 de un flujo de datos. ¿ Cual es

el flujo de datos?

El flujo de datos es : 00010010000100

87. Usando el teorema de Nyquist, calcule la tasa de muestreo para las

siguientes señales analogicas.
 a. Una señal analogica con ancho de banda de 2000Hz

Se necesita conocer la frecuencia máxima de la señal dentro de ese

ancho de banda, para poder calcular la tasa de muestreo.

b. Una señal analogica con frecuencias de 2000 a 6000 Hz

La máxima frecuencia de esta señal es 6.000. Entonces la tasa de

muestreo 12.000 Hz.

c. Una señal con una línea horizontal en la representación del dominio del
tiempo.

Se trata de una señal continua en el tiempo. Entonces la tasa de

muestreo puede ser cualquiera, ya que siempre podremos reconstruirla
en el destino aunque tengamos una sola muestra.

d. Una señal con una línea vertical en la representación del dominio del
tiempo.

Se trata de una señal que tiene una única frecuencia, por tanto, habría
que muestrear con una frecuencia del doble de dicha frecuencia (valor
del eje horizontal de la representación espectral).

88. Si una señal se muestrea 8.000 veces por segundo ¿Cuál es intervalo
entre cada muestra)

Tasa de muestreo=1/2x

8.000=1/2x  è x=1/8.000 = 0.125 segundos

89. Si el intervalo entre dos muestras de una señal digitalizada es 125

microsegundos, ¿cuál es la tasa de muestreo?

Frecuencia más alta = x Hz

Intervalo de muestreo = 1/(2x) = 125*10^-6, entonces. x = 4000

Tasa de muestreo = 2*x = 2*4000 = 8000 muestras/segundo

90. Sea una señal muestreada. Cada muestra representa uno de entre
cuatro niveles. ¿ Cuántos bits son necesarios para representar cada
muestra? Si la tasa de muestreo es 8.000 muestras por segundo. ¿Cual es
la tasa de bits?

 Se necesitan 2 bits, un bit para signo y uno para el valor.2^2=4

Tasa de bits =Tasa de muestreo x  Número de bits por muestra= 8000 x 2 = 16

Kbps
93. Calcule la tasa de bits para las siguientes tasas de baudios  y tipos de
modulación.

a. 1000 baudios, FSK 1000 bits

b. 1000 baudios, ASK 1000 bits
c. 1000 baudios, 8-PSK 1000(3)=3000 bits
d. 1000 baudios, 16-QAM 1000(4)=4000 bits

95. Los datos de una fuente varían entre los valores -1.0 y 1.0. ¿En qué se
transforman los puntos 0.91, -0.25, 0.56, y 0.71 si se usa cuantificación
con 8 bits?

96. Los puntos de datos de una constelación está en (4,0) y (6,0). Dibuje la
constelación. Muestre la amplitud y la fase de cada punto. ¿Es la
modulación ASK, PSK o QAM? ¿Cuántos bits por baudio puede uno
enviar con esta constelación?

99. Repita el Ejercicio 96 si los puntos de datos son (4,4) y (-4,4)

101. ¿Representa la constelación de la figura 5.54 a ASK, FSK, PSK o

QAM?

102. Representa la constelación de la figura 5.55 a ASK, FSK, PSK o

QAM?

105. ¿Puede una constelación tener 12 puntos? ¿Por qué o por qué no?
No puede tener 12 puntos porque los puntos están definidos por fórmula 2
elevado a la “n” (2^n), dados valores 2, 4, 8, 16, 32, … y 12 no se encuentra en
estos valores

107. ¿Se puede definir una regla general para el número de puntos de una
constelación?

108. Si el número de puntos en una constelación es ocho, ¿Cuántos bits

se puede enviar por baudio?

Si el número de puntos es 8, podemos asumir que la constelación indica 8-PSK

u 8-QAM, por lo que tenemos 3 bits/baudio.
