MÉTODO DE CODIFICACIÓN
1. AMI (Inversión de Marcas Alternadas).
Es un código en línea recomendado para las transmisiones binarias. Se puede definir
como un código bipolar con retorno a cero con algunas particularidades que se
describen a continuación.
1.1. Condición.
El “0” binario se representa por ausencia de la señal y el “1” binario se
representa como un pulso positivo o negativo.
Los pulsos correspondientes a los “1” deben tener una polaridad alternante.
Metodos de Codificación AMI
1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 RELOJ
1 0 1 0 0 1 1 1 DATO
v+
0 AM I
v-

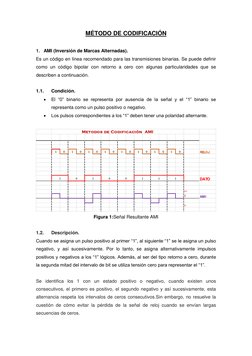

Figura 1:Señal Resultante AMI
1.2. Descripción.
Cuando se asigna un pulso positivo al primer “1”, al siguiente “1” se le asigna un pulso
negativo, y así sucesivamente. Por lo tanto, se asigna alternativamente impulsos
positivos y negativos a los “1” lógicos. Además, al ser del tipo retorno a cero, durante
la segunda mitad del intervalo de bit se utiliza tensión cero para representar el “1”.
Se identifica los 1 con un estado positivo o negativo, cuando existen unos
consecutivos, el primero es positivo, el segundo negativo y así sucesivamente, esta
alternancia respeta los intervalos de ceros [Link] embargo, no resuelve la
cuestión de cómo evitar la pérdida de la señal de reloj cuando se envían largas
secuencias de ceros.
1.3. Aplicación.
Es uno de los códigos más empleados en la transmisión digital atreves de
redes WAN.
Puede ser usada para encender y apagar una luz en redes inalámbricas
ópticas, más conocidos como infrarrojos.
Puede convertirse en campos magnéticos en un disco duro. Puede ser impresa
para crear código de barras.
2. CMI (Código Inversión de Marca).
El código CMI es un código en línea en banda base, cuyo objetivo al igual que otros
códigos de línea es:
Mínima componente continúa.
Máximo número de cambios de nivel.
Mínima frecuencia o ancho de banda para una velocidad de bits.
Detención y corrección de errores.
El nombre CMI, proviene de la nomenclatura marca=1 y espacio=0
2.1. Condición.
El bit 0:se codifica con un cambio de polaridad negativa a positiva (-Va +V), en
la mitad del intervalo del bit.
El bit 1:se codifica con polaridad positiva y negativa alternativamente y sin
transición en la mitad del intervalo.
Figura 2: Condiciones CMI
Metodos de Codificación CMI
1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 RELOJ
1 0 1 1 0 0 1 1 DATO
v+
CM I
v-

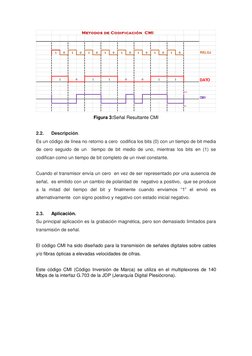

Figura 3:Señal Resultante CMI
2.2. Descripción.
Es un código de línea no retorno a cero codifica los bits (0) con un tiempo de bit media
de cero seguido de un tiempo de bit medio de uno, mientras los bits en (1) se
codifican como un tiempo de bit completo de un nivel constante.
Cuando el transmisor envía un cero en vez de ser representado por una ausencia de
señal, es emitido con un cambio de polaridad de negativo a positivo, que se produce
a la mitad del tiempo del bit y finalmente cuando enviamos “1” el envió es
alternativamente con signo positivo y negativo con estado inicial negativo.
2.3. Aplicación.
Su principal aplicación es la grabación magnética, pero son demasiado limitados para
transmisión de señal.
El código CMI ha sido diseñado para la transmisión de señales digitales sobre cables
y/o fibras ópticas a elevadas velocidades de cifras.
Este código CMI (Código Inversión de Marca) se utiliza en el multiplexores de 140
Mbps de la interfaz G.703 de la JDP (Jerarquía Digital Plesiócrona).
