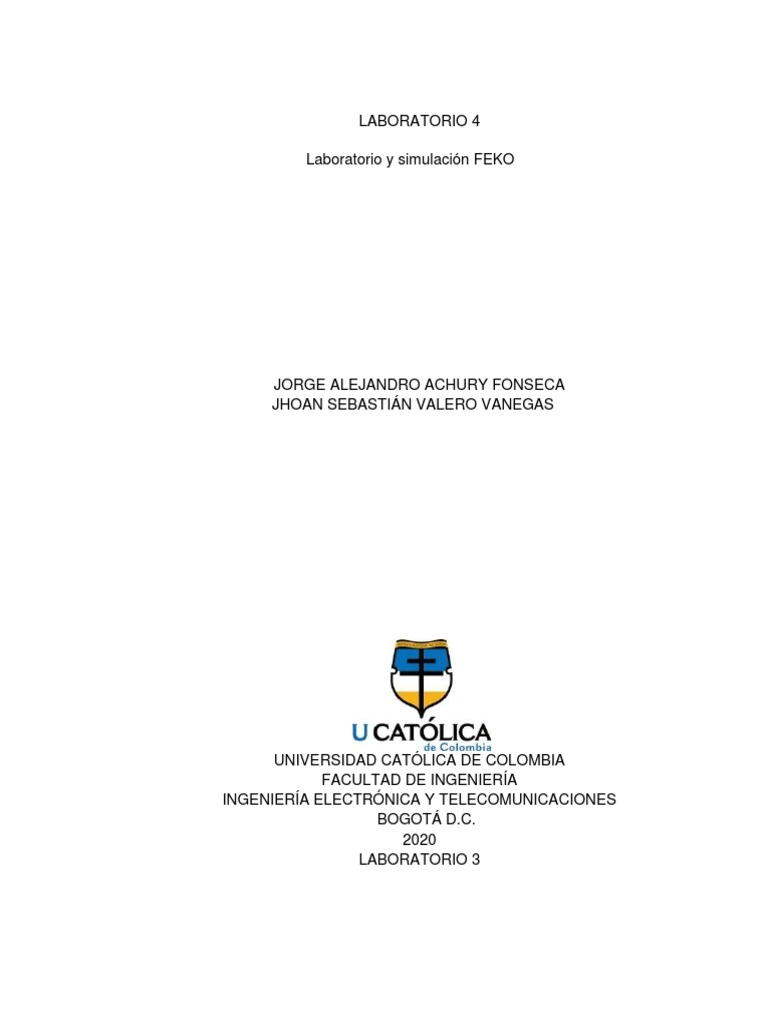

LABORATORIO 4

Laboratorio y simulación FEKO

JORGE ALEJANDRO ACHURY FONSECA

JHOAN SEBASTIÁN VALERO VANEGAS

UNIVERSIDAD CATÓLICA DE COLOMBIA

FACULTAD DE INGENIERÍA
INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES
BOGOTÁ D.C.
2020
LABORATORIO 3
JORGE ALEJANDRO ACHURY FONSECA - 702350
JHOAN SEBASTIÁN VALERO VANEGAS - 702366

Laboratorio y simulación FEKO

ING. CAMILO TÉLLEZ VILLAMIZAR

UNIVERSIDAD CATÓLICA DE COLOMBIA

FACULTAD DE INGENIERÍA
INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES
BOGOTÁ D.C.
2020

2
 INTRODUCCIÓN

Mediante el software feko se realizará la simulación de un cable coaxial el cual está

constituido por los siguientes materiales: un dieléctrico (politetrafluoroetileno), un
conductor perfecto. Para realizar la simulación se produce a seguir el diagrama de
flujo estableció para la realizar la construcción, configuración y análisis de
resultados.
En primer lugar se realiza la configuración de la geometría en donde se construirá el
cable coaxial mediante dos cilindros los cuales tendrán radios diferentes y
características diferentes, luego se procede a integrar las respectivas frecuencias
máxima y mínimo para observar en el postfeko el compartimiento del cable en
diferentes frecuencias, luego se procede a realizar el mallado de la figura esto con
el propósito que asemejar el modelo a la una figura real y que al momento de realizar
la simulación, esta tenga comportamiento aproximado a la realidad. Se prosigue con
la validación del modelo para verificar que no se tenga ningún tipo de error o
sugerencia y se procede a correr la simulación y en este punto es donde se realiza
el análisis del modelo obtenido donde podemos verificar el comportamiento del
campo eléctrico y su intensidad a medida que se recorre la longitud de nuestro
modelo asemejado a un cable coaxial, se analizara el su comportamiento en
diferentes frecuencias es decir cómo se afecta la potencia según va aumentando la
frecuencia, otro análisis significativo es la capacidad de poder evidenciar y analizar
el efecto skin en un línea de transmisión y se puede evidenciar de manera gráfica el
proceso de dispersión de la cargar, este fenómeno solo se presenta cuando la línea
de transmisión está expuesta a altas frecuencias, por lo cual en el informe se
expondrá estos casos de manera gráfica y explicando cuales son los fenómenos
evidenciados en la simulación del postfeko.

3
 ANTECEDENTES

Ecuación de búsqueda: FEKO AND SIMULATION

Se realizo la búsqueda para consultar que modelos y que tipo simulaciones se han
realizado en feko y evidenciar de que manera el software es usado de forma
profesional para el análisis y simulación de modelos que difícilmente se pueden
realizar de manera real por lo cual primero se debe simular, por tal razón se busco
las investigaciones y modelos visto en feko.

.
Análisis Scopus

Figura 1. Autores vs año Fuentes: autores.

Se realizo una búsqueda en las bases de datos de Scopus donde se filtraron a los
autores más citados en los últimos 8 años donde se encuentra una gran
conectividad entre todos los autores a medida del transcurso de los años, eso quiere
decir que el tema buscado puede tener un buen abarcamiento en las diferentes
paginas o temas seleccionados.

4
 Figura 2. Palabras claves vs año Fuentes: autores.

Como se puede evidenciar en la búsqueda de las palabras claves vs años, se tiene

muy en cuenta la palabra “antennas” y “electromagnetic simulation” aunque por otra
parte las palabras “electromagnetic fields” y “microstrip antenas” también se han
tenido bastante en cuenta esto se debe a que este tipo de software se utiliza mucho
en el ámbito de simulación del comportamiento de las antenas frente a los campos
electromagnéticos.

Análisis IEEEXPLORE

Figura 3. Mapa densidad de autores Fuentes: autores

5
 En la base de datos de IEEExplore se evidencia que no hay demasiada densidad
de autores para el tema buscado esto se puede verificar gracias a la densidad de
autores ya que al haber menos conexión entre cada autor puede existir menos
información.

Figura 4. Mapa densidad de palabras claves Fuentes: autores

En la búsqueda de palabras claves de IEEExplore se encuentran palabras como

“antenna” y “human body”, estas pueden ser las palabras más utilizadas ya que la
mayoría de los artículos encontrados están enfocadas en las antenas, o como los
campos electromagnéticos pueden afectar al cuerpo humano.

Análisis ScienceDirect

Figura 5. Autores vs años Fuentes: autores

6
En ScienceDirect en el filtro de autores vs años se puede evidenciar que, aunque
no existe gran interconexión entre los autores, existen diferentes autores que citan
algún tema relacionado con lo buscado y se puede ver que es aproximadamente en
los últimos años, por lo cual se podrá encontrar gran variedad en los temas
buscados.

Figura 6. Palabras claves vs años Fuentes: autores

En las palabras claves con la base de datos ScienceDirect se encuentra que las
palabras “radar cross section” y “antenna” son las más buscadas ya que el radar
cross section se utiliza mucho en las simulaciones de feko y por otro lado este
software es muy utilizado para el análisis de antenas por lo cual esto se relaciona
también con la segunda palabra clave más utilizada.

7
 PLANTEAMIENTO DEL PROBLEMA

Se desea verificar y mostrar el funcionamiento y el compartimiento de una línea de

transmisión en este caso un cable coaxial, una de las herramientas más potentes
para realizar esta verificación se usa el programa feko el cual nos permitirá definir la
geometría del modelo, nos permitirá definir el tipo de material a usar, ya que
podemos usar diferentes tipos de materiales dieléctricos y de esta manera observar
este comportamiento, para este caso se realiza la construcción del modelo teniendo
en cuenta el uso del material que es un conductor ideal y el material dieléctrico el
cual corresponde politetrafluoroetileno, de esta manera construimos el modelo y
procederemos a la simulación a realizar el análisis correspondiente.
El uso del software feko es herramienta bastante potente que permite evidenciar de
manera graficar varios factores esperados al momento de presentar el cable coaxial
en diferentes frecuencia de trabajo, por lo cual permite que el desarrollo sea visto y
de igual manera permite modificar factores de simulación, es decir permite variar la
frecuencia de trabajo observando su intensidad de campo magnético, su potencia
entro otros factores que ocurren con el cable coaxial al momento de modificar su
frecuencia.

¿Cuál es el comportamiento y funcionamiento de un cable coaxial sometido a

diferentes frecuencias tanto en su potencia como en su campo eléctrico y por último
el comportamiento del efecto skin con un dieléctrico como el politetrafluoroetileno?

8
 OBJETIVO GENERAL

Desarrollar y analizar el comportamiento de un cable coaxial en el software Feko,

cuando es sometido a bajas y altas frecuencias, analizando su potencia respecto a
la frecuencia y de igual manera se analiza el efecto skin y la intensidad de campo
eléctrico.

OBJETIVOS ESPECÍFICOS

• Construir un modelo de cable coaxial mediante el software feko con un

dieléctrico politetrafluoroetileno y un conductor ideal, determinado una
frecuencia máxima y mínima para su respectivo análisis en postfeko.
• Analizar el fenómeno que ocurre con la carga y con la potencia en el material
conductor cuando se empieza a aumentar la frecuencia de manera
considerable.
• Observar de manera graficar como se distribuye el campo eléctrico a lo largo
de un cable coaxial.

9
 MARCO TEÓRICO

Onda Plana

Es una onda de frecuencia constante cuyos frentes de onda (superficies

con fase constante) son planos paralelos de amplitud constante normales al
vector velocidad de fase. Es decir, son aquellas ondas que se propagan en una sola
dirección a lo largo del espacio, como por ejemplo las ondas en los muelles o en las
cuerdas. Si la onda se propaga en una dirección única, sus frentes de ondas son
planos y paralelos. 1

Radar Cross Section

Es un parámetro específico de un objeto reflectante que depende de muchos

factores y que tiene unidades de m². El cálculo de la sección transversal del radar
solo es posible para objetos simples. El área de la superficie de los cuerpos
geométricos simples depende de la forma del cuerpo y la longitud de onda, o más
bien de la relación entre las dimensiones estructurales del objeto y la longitud de
onda. Si absolutamente toda la energía del radar incidente en el objetivo se reflejara
igualmente en todas las direcciones, entonces la sección transversal del radar sería
igual al área de la sección transversal del objetivo vista por el transmisor. En la
práctica, se absorbe algo de energía y la energía reflejada no se distribuye por igual
en todas las direcciones. Por lo tanto, la sección transversal del radar es bastante
difícil de estimar y normalmente se determina mediante medición.2

Ecuación Radar Cross Section, la cual determina el rango máximo del radar:

1
Webnode. Ondas planas: Las ondas. Citado el [28 de octubre del 2020]. Disponible en:

https://lasondas.webnode.es/ondas-planas/

2
Chistian Wolff (2020). Radar Cross-Section – Radartutorial. Citado el [28 de octubre del 2020]. Disponible

en: https://www.radartutorial.eu/01.basics/Radar%20Cross%20Section.en.html

10
LD: Factores internos de atenuación tanto en la ruta de transmisión y recepción de
la unidad de radar.
Lf: Perdidas de fluctuación durante el reflejo
L Atm: Perdidas atmosféricas durante la propagación de las ondas
electromagnéticas, hacia y desde el objetivo3

Tangente de perdidas.

Es una medida del estado de un aislamiento. También se le denomina factor de

disipación y es una medida de las perdidas dieléctricas de un aislante solido o
líquido.
Por tanto, su magnitud depende del tipo de aislamiento y de las condiciones del
mismo y es independiente de su volumen.4

Cable Coaxial

Los cables coaxiales también se conocen como coaxcable o simplemente coax.

Fueron creados en la década de 1930 para transportar señales eléctricas de alta
frecuencia, y tienen la particularidad de que poseen dos conductores concéntricos: uno
central llamado núcleo (D), encargado de transportar la información, y otro exterior de
aspecto tubular llamado malla, blindaje o trenza (B), que sirve como toma tierra y
retorno de corriente.

EL conductor central puede estar hecho de un solo hilo de cobre (es lo habitual) o de
varios hilos retorcidos, mientras que el conductor exterior puede ser una malla
trenzada, una lámina enrollada o incluso un tubo corrugado. A veces es de cobre, pero
lo habitual es que sea de aluminio por ser más barato.5

3 Chistian Wolff (2020). Ecuación de radar. Citado el [28 de octubre del 2020]. Disponible en:
https://www.radartutorial.eu/01.basics/La%20Ecuación%20de%20Radar.es.html
4 Byrol Quelex Simaj (2012). INVESTIGACION: Dielectricos Y Aislantes, Tangente De Perdidas, Conductores

Para Alatas Y Bajas Frecuencias. USAC. Guatemala. Citado el [28 de octubre del 2020] Disponible en:
https://es.slideshare.net/Byronf46/tarea-1-lt-200818857.
5 Rodrigo Alonso (2020). ¿Que son los cables coaxiales y para qué sirven? ¿se usan en pc? Citado el [28 de

octubre del 2020]. Disponible en: https://hardzone.es/reportajes/que-es/cables-coaxiales/

11
PROCEDIMIENTO EXPERIMENTAL

Se establecen las variables necesarias para la simulación del cable coaxial, como lo
son la frecuencia mínima(fmin), frecuencia maxima(fmax), radio externo(r_ext), radio
interno(r_int), el largo(length), y la permeabilidad relativa del material
dielectrico(eps_r).

Figura 7. Declaración de constantes Fuentes: autores.

Se establece el sistema de medición el cual se establece en centímetros ya que los

cálculos fueron realizados en esta unidad de medición.

Figura 8. Declaración del sistema de medición Fuentes: autores.

Se crea las propiedades del material dieléctrico para este caso se utilizará
politetrafluoroetileno ya que es el material por el que la mayoría de los cables
coaxiales utilizan para el material dieléctrico y su permitividad relativa es de 2.

12
 Figura 9. Declaración del material dieléctrico Fuentes: autores.

Se crea la primera figura geométrica la cual es el cilindro interno esto hace

referencia al conductor de un cable coaxial que en la mayoría de veces este hecho
de cobre ya que es un muy buen conductor gracias a sus características, aunque
para este caso se utilizara un conductor perfecto que proporciona el mismo software
feko este cilindro tendrá un radio de 1 cm con una altura de 10 cm.

13
 Figura 10. Declaración de la geometría del material Fuentes: autores.

Se crea la segunda figura geométrica la cual es el cilindro externo esto hace

referencia al dieléctrico de un cable coaxial que en la mayoría de veces este hecho
de politetrafluoroetileno ya que es un muy buen dieléctrico gracias a sus
características, este cilindro tendrá un radio de 3,3 cm con una altura de 10 cm.

14
 Figura 11. Creación del cilindro Fuentes: autores.

Se le insertan las propiedades al cilindro externo que fueron creadas al principio del
proceso, y de esta forma este obtiene las propiedades del dieléctrico.

Figura 12. Definición del dieléctrico usado Fuentes: autores.

15
Se le insertan las propiedades al cilindro interno en este caso se utiliza las
especificaciones que brinda el software feko el cual son los de un conductor eléctrico
perfecto, y de esta manera el cilindro interno obtiene las propiedades del conductor
de la línea.

Figura 13. Definición del conductor usado Fuentes: autores.

Ya que los dos materiales se están tocando entre si porque el cilindro pequeño se
encuentra dentro del cilindro más grande por lo cual se realiza la unión de los dos
materiales y de esta forma se crea el cable coaxial como una sola unión, de esta
manera más adelante facilitara el proceso del mallado.

Figura 14. Unión de figuras Fuentes: autores.

Se establece la cara exterior del cilindro mas grande como un conductor perfecto
para poder definir la polaridad de la línea de transmisión.

16
 Figura 15. Definición de la cara externa del cilindro externo como conductor Fuentes: autores.

Se crea un waveguide port 1 para poder realizar más adelante un waveguide source
y de esta forma decirle en que parte se generaran las frecuencias.

Figura 16. crea un waveguide port 1 Fuentes: autores.

17
Se crea un waveguide port 2 para poder realizar más adelante un waveguide source
y de esta forma decirle en que parte se generaran las frecuencias.

Figura 17. crea un waveguide port 2 Fuentes: autores.

Se crea waveguide source para que se generen las frecuencias que se establecerán
en el siguiente paso, diciéndole a la fuente desde que frecuencia iniciara hasta que
frecuencia será la máxima que tendrá en este caso 1GHz-2Ghz

18
 Figura 18. Se crea waveguide source Fuentes: autores.

Se establecen las frecuencias la cual se escoge el método lineal con puntos

discretos esto quiere decir que se puede establecer una frecuencia inicial y una final
para realizar un barrido en frecuencias el cual se escoge un intervalo de 100MHz
ya que fue divido en 11 frecuencias.

Figura 19. Se establecen las frecuencias Fuentes: autores.

19
Se crea un nearfield para evidenciar el comportamiento de las cargas en el postfeko
de esta manera se puede rectificar como afectan las diferentes frecuencias a la línea
de transmisión el cual en este caso es un cable coaxial este segundo waveguide
port corta el cable a la mitad de forma vertical, este ayudara a más adelante
demostrar cómo es el movimiento de las cargas dependiendo de su polarización.

Figura 20. Se crea un nearfield port 1 Fuentes: autores.

Se crea un nearfield para evidenciar el comportamiento de las cargas en el postfeko

de esta manera se puede rectificar como afectan las diferentes frecuencias a la línea
de transmisión el cual en este caso es un cable coaxial este segundo waveguide
port corta el cable a la mitad de forma horizontal, este ayudara a más adelante
demostrar cómo se puede rectificar el efecto skin a altas frecuencias.

20
 Figura 21. Se crea un nearfield port 2 Fuentes: autores.

Se crea un plano donde se establece como se distribuirá el campo lejano a través

de la línea de transmisión donde este se ubicará en el XY y será aplicado de forma
lineal.

Figura 22. Se un plan para la distribución del campo Fuentes: autores.

21
Se genera el campo lejano a partir del plano establecido en el paso anterior esto lo
hará el software feko automáticamente calculando los campos respecto a cómo
índice la dirección del plano hecho anteriormente.

Figura 23. Se genera el campo lejano Fuentes: autores.

Se genera el mallado para poder asimilar el modelo a un modelo más real esto
quiere decir que mediante este proceso se mejora el modelo y de esta manera se
asemeja mucho más a la realidad, para obtener unos resultados mucho más
parecidos al comportamiento indicado.

Figura 24. Se genera el mallado del modelo Fuentes: autores.

22
Por último, en la parte de modelado así se vería el resultado final de todos los
procesos realizado anteriormente y se procederá a pasar al postfeko para el análisis
de los resultados.

Figura 25. Resultado final del modelo Fuentes: autores.

Antes de correr la simulación se realiza una verificación para rectificar que el modelo
no tenga algún tipo de error que impida hacer la exportación a postfeko, como se
evidencia el modelado no tiene ningún tipo de error eso afirma que se puede pasar
a la siguiente etapa.

Figura 26. validación del modelo Fuentes: autores.

23
Una vez realizado la compilación del modelo se evidencia que se obtuvieron 3
advertencias, pero estas no significan que el modelo este mal realizado ya que no
son errores, de igual forma esto no afectara en el momento del análisis de
resultados.

Figura 27. advertencias del modelo Fuentes: autores.

Se puede evidenciar en la gráfica que a medidas que la frecuencia aumenta las

cargas se empiezan a mover hacia el exterior de la pared del material conductor, lo
cual genera que este empiece a producir calor y por lo tanto se empiece a perder o
a disipar menos potencia.

Figura 28. Potencias vs frecuencia Fuentes: autores.

24
Se puede decir que el objeto que se ha simulado tiene un comportamiento particular
en el análisis del radar cross-section ya que este permite saber que tan detectable
es un objeto para un radar, como el objeto que se estableció en esta práctica es
relativamente pequeño y al ser un cable coaxial este no permite que el campo
electromagnético se disperse de una forma sencilla en el ambiente por lo cual el
radar no podría detectarlo de una forma tan sencilla, como se evidencia en el eje
“Y” donde está ubicado la magnitud del RCS es bastante pequeño por lo que se
acaba de decir, y a medida que el ángulo Phi() aumenta este se vuelve menos
detectable ya que esto depende del ángulo de incidencia con el que llegan las ondas
del radar al ser una forma circular las ondas tienen menos oportunidad de que
lleguen hacia el objeto por lo cual no se generara el fenómeno físico por el cual se
rigen los radares, el cual es efecto Doppler en un radar este efecto es posible ya
que el campo lejano y el campo cercano del objeto crean una sección donde las
ondas del radar llegan y pueden hacer una reflexión sobre el campo lejano al volver
como una onda reflejada este entrega la información de todo aquel objeto que
interfirió en el proceso por lo cual entre más grande sea el objeto y más campo
electromagnético genere este es mucho más sencillo para un radar poder
detectarlo.

Figura 29. análisis RCS Fuentes: autores.

25
 Figura 30. Incidencia del campo eléctrico Fuentes: autores.

En la figura anterior se muestra manera en que se incide el campo magnético en el

cable coaxial, en este caso se procedió a realizar un corte vertical al modelo realizo
para poder observar de manera la intensidad del campo eléctrico, como es de
esperar el campo tiene mayor intensidad en el cilindro de menor radio ya que este
cilindro es el que fue declarado como el conductor y el campo esta su pared exterior
cumpliendo la ley gauss la cual indica que dentro de un conductor su campo eléctrico
es cero y por lo tanto se encuentra alojado a la paredes del material conductor.

26
 CONCLUSIONES

• Se desarrollo y se analizó el comportamiento de un cable coaxial dependiendo

la variación de frecuencia determinan diferente comportamiento como la
intensidad del campo eléctrico y el efecto skin presente.
• Se construyó a partir de las herramientas de feko un cable coaxial con un
conductor ideal y con un dieléctrico politetrafluoroetileno para verificar su
comportamiento en determinadas frecuencias.
• Se evidencia que a medida que la frecuencia aumenta el cable coaxial
empieza las cargas se empiezan a pegar a las paredes del conductor
generando calor y por lo tanto perdidas de potencia en la transmisión.
• Se observo la distribución de campo eléctrico a través de un cable coaxial el
cual tiene mayor intensidad en las paredes externas del conductor cumpliendo
así la ley de gauss

27
 BIBLIOGRAFÍA

1. Chistian Wolff (2020). Radar Cross-Section – Radartutorial. Citado el [28 de

octubre del 2020]. Disponible en:

https://www.radartutorial.eu/01.basics/Radar%20Cross%20Section.en.html
2. Chistian Wolff (2020). Ecuación de radar. Citado el [28 de octubre del 2020].
Disponible en:
https://www.radartutorial.eu/01.basics/La%20Ecuación%20de%20Radar.es.
html
3. Chistian Wolff (2020). Ecuación de radar. Citado el [28 de octubre del 2020].
Disponible en:
https://www.radartutorial.eu/01.basics/La%20Ecuación%20de%20Radar.es.
html
4. Byrol Quelex Simaj (2012). INVESTIGACION: Dielectricos Y Aislantes,
Tangente De Perdidas, Conductores Para Alatas Y Bajas Frecuencias.
USAC. Guatemala. Citado el [28 de octubre del 2020] Disponible en:
https://es.slideshare.net/Byronf46/tarea-1-lt-200818857
5. Rodrigo Alonso (2020). ¿Que son los cables coaxiales y para qué sirven?
¿se usan en pc? Citado el [28 de octubre del 2020]. Disponible en:
https://hardzone.es/reportajes/que-es/cables-coaxiales/

28
