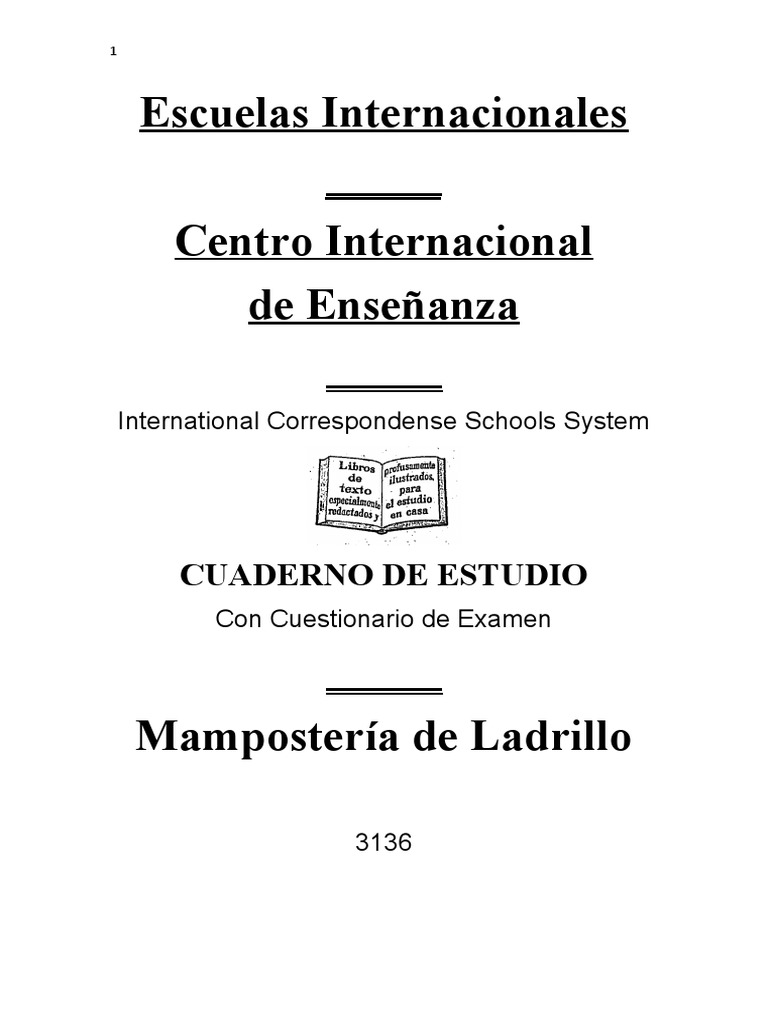

1

Escuelas Internacionales
_____
Centro Internacional
de Enseñanza
_____
International Correspondense Schools System

CUADERNO DE ESTUDIO
Con Cuestionario de Examen

_____
Mampostería de Ladrillo

3136
2

BUENOS AIRES, HABANA, LONDRES, MADRID,

MEJICO, SAN JUAN, SCRANTON
ADVERTENCIAS AL ALUMNO
1°. El alumno estudiara los textos siguiendo precisamente el orden en que los
recibe, y en caso de duda, el que se le indique.
2°. De acuerdo con las reglas establecidas en el folleto Guía del alumno, una
vez que este haya, estudiado a fondo la materia contenida en un texto,
dispondrá su Ejercicio de Examen, o sea las contestaciones a las preguntas del
Cuestionario de Examen, y si se trata de una signatura de dibujo, hará la
delineación de la lámina correspondiente.
3°. En cuanto haya terminado este trabajo, lo remitirá a la Institución. No
deberá nunca enviar más de un ejercicio cada vez, con objeto de poder
estudiar el texto siguiente mientras se le devuelve corregido el ejercicio que ha
enviado y se le remiten más cuadernos, si es del caso. Las láminas de dibujo
deberá también remitirlas una a una.
4°. El alumno cuidará siempre de mencionar en sus cartas, ejercicios de
examen y láminas, su nombre y dirección, así como las letras de su curso y el
número de la matrícula.
5°. La devolución de los ejercicios se realiza siempre en el menor tiempo
posible. En ocasiones excepcionales, la aglomeración de trabajos y la
necesidad de dedicar a cada uno toda la atención e interés acostumbrados,
pueden hacer que la corrección experimente algún retardo, pero la norma es
que las devoluciones se verifiquen en muy breve plazo.
6°. El retraso excesivo proviene a veces del correo, y otras, de la falta de algún
requisito en el envío. En todos los casos deberá el alumno hacerlo presente a
la Dirección.
7°. El alumno solicitará de la Dirección la ayuda que necesite para desarrollar
su trabajo, en la seguridad de que será atendido con solicitud, puesto que e
interés de la Institución es facilitarle su labor y conocer constantemente sus
progresos.
LA DIRECCION
3

MAMPOSTERIA DE LADRILLO
_____
ESTRUCTURA DE LOS MUROS DE LADRILLO
_____
METODOS DE COLOCACION DEL LADRILLO
_____
DEFINICIONES
1. Fábrica de ladrillos.- por fábrica de ladrillo o mampostería de ladrillo, de
entiende el conjunto formado por ladrillos dispuestos en hiladas, con
mortero que rellena las juntas. Desde luego, se comprende que la
resistencia de la fábrica de ladrillo no depende solamente denla de los
ladrillos que se componen, sino que también influyen en ella otros
factores, como son la resistencia del mortero empleado y el procedimiento
que se siga para ligar entre sí los ladrillos. Por lo tanto, el valor de un
buen ladrillo, por lo que a su resistencia se refiere, puede disminuir por el
empleo de un mortero malo o por colocarlo en obra un albañil que no
conozca bien su oficio.

2. Importancia del mortero.- los ladrillos se asientan por lo general sobre

mortero. Éste tiene por objeto hacer que el muro, en las condiciones
ordinarias, sea impermeable al agua y al aire. Claro que es muro o pared
de ladrillo corriente nunca es completamente impermeable al agua y al
aire; pero ni la una ni el otro pueden penetrar con tanta facilidad a través
de las juntas de un muro construido con mortero, como cuando no se
emplea este material, es decir, cuando se trata de un muro en seco. Otra
ventaja que resulta de emplear mortero en las juntas de la fábrica de
ladrillo, es que así se consigue que el muro forme una masa sólida, lo
cual aumenta su resistencia y estabilidad. También es muy importante,
aunque muchas veces no se tiene en cuenta, que el mortero proporciona
al muro cierta elasticidad, porque el mortero formado con cal y arena, es
más elástico que los ladrillos, y la colocación de una capa delgada de esta
mezcla entre las diferentes hiladas, impide que se rompan muchos
ladrillos a causa de asientos desiguales o por otros motivos.

3. Dimensiones de las juntas.- Al construir un muro de ladrillo, se debe

emplear una cantidad de mortero suficiente para llenar todos los huecos.
Como el mortero de cal, que es el más comúnmente empleado en la
construcción de edificios corrientes, es menos resistente que el ladrillo,
4

conviene no emplear más que una cantidad muy poco mayor que la
estrictamente necesaria para llenar los huecos , esto aparte del mal efecto
que producen las juntas muy gruesas. Para colocar un ladrillo, primero se
tiende una cantidad de mortero sobre la hilada anterior y sobre ella se
coloca el ladrillo, que se golpea con la paleta de albañil hasta que se haya
expedido la cantidad necesaria de mortero para que la junta tenga el
espesor debido. Si el ladrillo tiene un rebajo en una de sus caras, ésta se
coloca hacia arriba. No conviene golpear el ladrillo hasta que se ponga en
contacto con los de la hilada inferior, porque entonces la junta resulta tan
delgada que carece de resistencia.
Cuanto más regular sea la superficie de los ladrillos, tanto más delgadas
pueden ser las juntas. En los trabajos de albañearía corrientes, el espesor
de las juntas no debe ser mayor de 5 a 6 mm. Cuando la construcción se
haga con ladrillo prensado, el espesor de las juntas puede reducirse a 3
mm., y hasta a 1,5 mm., porque sus caras son más lisas y planas.

4. Aparejo.- en una obra de ladrillo, se llama aparejo la disposición que se

da a los ladrillos con objeto de que cada uno descanse parcialmente
sobre otros dos de los que están debajo. Cuando se construye así un
muro, es posible que se rompa por la sola fractura de las juntas sin que al
mismo tiempo se rompan los ladrillos.
Al colocar los ladrillos, cuídese de que queden verticales todas las aristas
y juntas, perfectamente horizontales las hiladas de ladrillo, lo que exige
capas de mortero uniformes, y bien alineados tanto en el paramento
exterior como en el interior del muro.
Pero aun cuando se llenen todas esas condiciones, la obra puede ser
imperfecta. El mérito de una fábrica de ladrillo consiste en la buena
ejecución del aparejo en cada parte del muro, tanto en el sentido
longitudinal como en el transversal. Se contribuye a la continuidad del
aparejo, disponiendo cada hilada perfectamente horizontal en ambos
sentidos, y además bien a plomo. Después de la calidad y naturaleza del
material, el aparejo es el elemento que ayuda más a la resistencia de un
muro.
Un ladrillo recibe diferentes nombres, según su posición el muro, cuando
se coloca longitudinalmente en el parámetro,
5

FIG. 1

Como en a, fig. 1, se llama soga; y tizón, cuando se coloca con su

dimensión mayor según el espesor del muro y sólo se ve su extremo,
como en b. denomínase hilada, una fila horizontal de ladrillos.

5. Para obtener el mejor resultado al construir el muro, hay que atender

mucho a la posición de cada junta. En los paramentos, deben colocarse
los ladrillos en la forma que se llama de juntas encontradas, es decir, las
juntas de una hilada deben ir directamente sobre las de la que está
debajo de la inmediata inferior. Las juntas transversales de la parte
superior del muro deben conservarse alineadas, porque estando así en un
paramento, será fácil disponerlas alineadas en el otro. Aun cuando el
muro tenga sólo un paramento visto, es muy importante que las juntas de
la parte superior estén alineadas; si no, se pierde la eficacia del aparejo
longitudinal.

6. Ventaja dela continuidad del aparejo.- la importancia de conservar el

aparejo en todo el muro, puede apreciarse examinando la fig. 1, que
representa una parte de un muro formado por hiladas alternativamente a
soga y a tizón. Colocados los ladrillos de ese modo, no hay aparejo
longitudinal, y el muro consiste simplemente en una serie de pilastras
adosadas a lo largo de las líneas verticales c d, sin que entre ellas haya
más unión que la suministrada por la adhesión del mortero. Débase esto a
que los ladrillos de una pilastra no cubren los de las contiguas. Semejante
método carece manifiestamente de resistencia y estabilidad. Por
consiguiente, para contrarrestar esta dificultad y obtener un aparejo
continuo a lo largo del muro, se disponen los ladrillos de otros modos y
también se usan trozos que difieren en tamaño de los ladrillos ordinarios.

7. Para determinar bien las hiladas del aparejo y para evitar las juntas
continuas en c d, fig.1, de suerte que las
6

FIG. 2

Juntas verticales de dos hiladas inmediatas no coincidan, se emplean a

veces fragmentos de ladrillos, que se cortan golpeando rápidamente el
ladrillo con el filo de una llana de acero; esos fragmentos se cortan del
tamaño que su situación requiera y reciben los nombres de medio tizón,
fig. 2 (e), cuarto tizón, (f), tres cuartos, (d). La fig. (a) representa un ladrillo
entero que puede cortarse longitudinalmente como se indica en (b), por la
línea a b, pero como esto algo difícil, generalmente se corta el ladrillo
primero según la línea c d e y luego se corta cada mitad según la línea a
b. un ladrillo cortado como se indica en (c) se adapta bien al cierre de las
hiladas en las jambas de las puertas y ventanas. Frecuentemente, los
ladrillos prensados y esmaltados se cortan con un cincel, a fin de obtener
una fractura más uniforme.
_____

APAREJOS DE LA FÁBRICA DE LADRILLO

8. Hay varios métodos de colocar ladrillos en un muro para obtener la debida

trabazón y cada uno de ellos tiene su nombre propio.

9. Aparejo a tizón.- cuando todas las hiladas presentan la cabeza del ladrillo
en el paramento del muro, se dice que el muro está enteramente
compuesto de tizones, o aparejado a tizón.
7

FIG. 3

Sin embargo, este aparejo sólo conviene para muros curvos en que la
curvatura es grande, pues suministra poca trabazón en sentido
longitudinal.

10. Aparejo a soga.- cuando todas las hiladas constan sólo de ladrillos
colocados a soga, la disposición de los ladrillos se llama aparejo a soga.
Un muro aparejado de este modo sólo debe usarse para tabiques cuyo
espesor no es mayor de 14 cm. Si el muro hade ser más grueso, no debe
usarse este aparejo, porque no presenta trabazón en sentido transversal.

11. Aparejo ingles.- el aparejo ingles consiste en hiladas alternativamente a

soga y a tizón, como indica la fig. 3. Usando cuartos de ladrillo colocados
a tizón, como se ve en c, se consigue alternar las juntas en dos hiladas
consecutivas. También pueden alternarse las juntas usando tres cuartos
de ladrillo. Se observara que la parte interior del muro está formada
enteramente de ladrillos colocados a tizón, y que las juntas de las hiladas
a tizón, a, alternan con las de las hiladas a soga, b.

12. Aparejo flamenco.- en el aparejo llamado flamenco, cada hilada consta de

ladrillos colocados alternativamente a soga y a tizón, y el número de
tizones que aparecen en el paramento es un tercio de los tizones
empleados en el aparejo inglés. La fig. 4 enseña el modo de colocar
ladrillos según el aparejo flamenco.
8

FIG. 4

En este caso el enlace de los ladrillos se obtiene trozos de tres cuartos en

las esquinas exteriores o interiores del muro, como se ve en a y b. en el
aparejo flamenco los tizones de cierre de hilada quedan en el interior del
muro, lo mismo que en el aparejo inglés; estos tizones son de un cuarto,
un medio o tres cuartos de ladrillo, como muestra c.
La figura enseña que ambos parámetros del muro resultan exactamente
iguales si se colocan los tizones y sogas del interior del muro
directamente opuesto a los del exterior. Esta disposición se llama aparejo
flamenco.

13. Aparejo norteamericano.- la fig. 5 representa el aparejo más usado en los

Estados Unidos, o sea el norteamericano; permite al albañil construir en
un tiempo dado, más muro que el aparejo inglés o el flamenco. Consiste
en colocar de tres a

FIG. 5

Siete hiladas a soga, con una hilada a tizón a intervalos regulares. El

recubrimiento longitudinal se obtiene mediante tizones de cierre,
9

indicados en c. la hilada interior de tizones, a, se coloca inmediatamente

sobre la hilada de tizones vistos, b.
El principal defecto de este aparejo consiste en que el muro resulta en
realidad formado por hiladas de 5 cm. de espesor, dispuestas en series
de 15 a 35 cm. de altura, que no se traban con las hiladas adyacentes.
Pero si cada junta del muro se llena bien con mortero bueno y se
comprimen bien las verticales con la llana, este aparejo cumple las
condiciones debidas. Para edificios industriales y almacenes, donde los
muros tienen que soportar grandes pesos, es mejor colocar tres hiladas a
soga entre dos a tizón.
Sin embrago, el muro no está tan expuesto a agrietarse transversalmente
como lo está longitudinalmente; por esta razón, el aparejo norteamericano
es en realidad más fuerte que el inglés o el flamenco. Naturalmente, si un
muro se quiebra por una línea vertical, los ladrillos se rompen y el número
de rotos será uno mismo en cualquier aparejo. Pero comúnmente, una
grieta en fábrica de ladrillo sigue las juntas de mortero, como representa
la fig. 6, donde (a) es el aparejo inglés, (b) el flamenco y (c) el
norteamericano.

FIG. 6
10

En cada ejemplo se consideran nueve hiladas, y la línea a b indica el paso

probable de la grieta. Como enseña la figura, la longitud total de grieta
vertical es una misma en todos los casos; pero la longitud de la línea de
fractura en el aparejo norteamericano es mayor que en el inglés o en el
flamenco, porque es mayor el recubrimiento del ladrillo.

14. Cuando en la parte exterior del muro se usan ladrillos prensados, o

ladrillos del paramento, o de mesa, se destruye la apariencia uniforme de
la fábrica si el ladrillo de relleno aparece en el paramento. Esta dificultad
se evita, ya cortando el ladrillo del paramento y el de relleno, ya usando
llaves de acero para formar la trabazón. Si no se emplean estas llaves o
no se traban las fabricas interior y exterior mediante unos mismos
ladrillos, estarán unidas sólo por el mortero y así. Expuestas a separarse.

15. La fig. 7 representa un uro en Angulo en que el ladrillo del paramento se

traba con el del relleno por medio de un aparejo diagonal; a es el ladrillo
de paramento colocado a soga en una cara del paramento y a tizón al
cambiar de dirección la misma hilada; b el ladrillo de relleno colocado
diagonalmente; c los trozos irregulares de ladrillo, que se colocan para
cerrar el aparejo; d la hilada exterior de sogas y e la misma hilada, pero
colocados los ladrillos a tizón. A veces, cuando el paramento de los muros

FIG. 7

Se apareja con ladrillos colocados a soga, cada sexta hilada se traba con
el relleno, cortando las esquinas de los ladrillos del paramento y
colocando detrás tizones diagonales, o si no, cortando en dos el ladrillo de
paramento y poniendo detrás una hilada continua de tizones.
La fig.8 enseña el segundo método mencionado; a es el ladrillo de
paramento, cortando en sentido longitudinal, y b un trozo de
11

FIG. 8

Tres cuartos de ladrillo, situado detrás del primero; c es un ladrillo entero

que proporciona trabazón en el interior del muro, y d el ladrillo que cierra
el ángulo de los muros. El ladrillo entero de la esquina del muro aparece
en e.

16. La fig. 9 representa el modo de trabar la fábrica con llaves metálicas, que
se hacen de acero, o de alambre de hierro galvanizado, y se tuercen en
sus extremos como enseña la figura.

FIG. 9

Colócanse en cada sexta hilada y de tal y de tal modo que liguen la hilada
exterior a con la interior c. el principal inconveniente de las llaves de acero
o hierro, consiste en que se cubren de herrumbre; pero cuando ésta ha
destruido la eficacia de las llaves, el mortero ya debe estar
suficientemente duro para asegurar los ladrillos del paramento.
La mejor manera del9gar la fábrica del paramento con la del
12

FIG. 10

Relleno, consiste en usar llaves de acero perforadas, de 2 o 3 mm. de

espesor. La fábrica puede terminarse en una hilada bien plana, y
entonces los agujeros de la llave constituyen una trabazón firme y
satisfactoria. La fig. 10 enseña cómo se aplican estas llaves de unión; a
representa el ladrillo prensado del paramento, b el ladrillo común de
relleno y c las llaves perforadas, de acero, que ligan el ladrillo prensado
con el ladrillo ordinario.

17. Aparejo de muros huecos.- aunque los muros huecos son de construcción
más cara que los macizos, se emplean a veces, principalmente para
viviendas. Son mejores que los macizos porque no dan paso a la
humedad; y puesto que el espacio hueco actúa como medio aislador, una
casa con muros huecos es en verano más fresca y en invierno más
templado que una de muros macizos.
En el muro hueco perfecto, el espacio de aire debe interrumpirse con
riostras que liguen las partes interior y exterior del muro. Claro está que
en la práctica es necesario haya alguna ligazón entre las dos partes, pero
debe considerarse cuidadosamente de modo de hacerla, porque puede
perderse la ventaja de muro hueco si se deja pasar la humedad por los
puntos de unión. Es materialmente imposible obtener un espacio continuo
con aire en el interior de un muro, aunque pueda conseguirse
parcialmente. Si las llaves de enlace son de ladrillo, neutralizan algo los
beneficios obtenidos con los muros huecos, ya que permiten pase la
humedad, si bien no tanto como un muro macizo.

18. La fig. 11 representa un muro hueco construido por un muro exterior a, de

28 cm., un espacio de aire b, de 5 cm. y un muro interior c, de 14 cm.
excepto en las esquinas, los dos
13

FIG. 11

Muros están unidos por llaves de ladrillos espaciales a 30 cm. en cada

sexta hilada, según indica d. los ladrillos e, que se ligan al ladrillo de unión
d, son tizones de tres cuartos, y los ladrillos de unión penetran 5 cm. en el
muro interior.
La fig. 12 representa un muro hueco de 33 cm., formado por un muro
exterior a, de 14 cm., un espacio de aire b, de 5 cm. y un muro interior c,
de 14 cm. Los ladrillos de unión se cortan

FIG. 12

Al sesgo, como se ve en d, y también los ladrillos del paramento que con

ellos se ligan, según indica e. El espacio de 5 cm. que dejan las llaves de
unión en el muro posterior c, se rellena con trozos f, de un cuarto de
ladrillo.

19. Probablemente, el mejor modo de unir las dos paredes que forman un
muro hueco, consiste en usar riostras de metal, pues no conducen la
humedad a través del muro, especialmente si forman un codo brusco.
14

FIG. 13

La fig. 13 muestra este modo de enlazar un muro doble; a es un muro

exterior de 14 cm.; b el espacio de aire; c el muro interior, también de 14
cm.; y d las riostras metálicas llamadas Morse.
En (a), (b), (c) y (d) se indican otras formas de riostras, siendo (b) la
mejor, siempre que el muro tenga un espesor de más de un ladrillo, pues
entonces no se ven los extremos acodados de la riostra. Cuando se usa
cualquiera de las riostras (a), (c) o (d), hay que espaciarlas a 60 cm. en
cada cuarta hilada. Como la riostra (b) es más fuerte, solo se emplea en
cada octava hilada. Todas las riostras metálicas deben sumergirse en
brea caliente para protegerlas contra la acción de la humedad.

20. Empleo de ladrillos especiales.- para efectuar la unión de las dos paredes,
se emplean con frecuencia ladrillos especiales vitrificados o esmaltados,
de la forma que se ve en la fig. 14 (a). La manera de emplear estos
ladrillos, está indicada en la fig. 14 (b), donde a es el revestimiento
exterior formado por ladrillos colocados a soga, b la pared inferior
constituida por hiladas a soga y a tizón alternadas, c la cámara de aire
que se deja entre el revestimiento exterior y la pared interior del muro, y d
el ladrillo especial de unión.
15

FIG. 14

21. Unión por medio de tiras de tela metálica. Recientemente se ha empleado

un procedimiento para reforzar la fábrica de ladrillo por medio de tiras de
tela metálica de unos 60 mm. de ancho. Estas tiras se colocan en cada
cuarta hilada, o en una sí y en otra no, cuando los ladrillos se colocan de
canto. Se asegura que un muro formado por un revestimiento exterior de
ladrillos puestos a soga, una cámara de aire de 4 cm. de ancho y un
tabique de panderete, o sea de ladrillos puestos de canto, reforzando por
este sistema, tiene tanta resistencia y es tan impermeable como el muro
hueco representado en la fig. 14 (b).

22. aparejo de la esquina de los muros. - al construir muros de ladrillo, se

necesita apareja bien las esquinas. Cuando los dos muros que forman a
esquina se levanta a un mismo tiempo; se efectúa fácilmente el aparejo ,
pero si por cualquier razón el
16

FIG. 15

Uno se construye varias semanas antes, hay que mucho que las dos
partes se leguen debidamente.
En tales casos, en el muro que se construye primero se dejan adarajas o
dentellones (fig.15). Para unir mejor los dos muros se usan también
anclas de hierro forjado de 50 x 10 mm. De sección, y con el extremo a
doblado hacia arriba, en una longitud de 5 cm. Y el otro doblado alrededor
de una varilla de 15mm.; estas anclas se empotran en el muro lateral a
distancias verticales
17

FIG. 16

De 1,20 m., según indica b. Deben ser suficientes largas para penetrar
unos 30 cm. En el muro lateral y que el centro de la varilla quede a una
distancia de 20 cm. Del parámetro posterior del muro del frente.
La fig.16 representa el aparejo empleado en la esquina de un muro. Debe
ser ejecutado por un albañil práctico, pues las
18

FIG. 17

Líneas que sirven de guías para las hiladas se tiran desde las esquinas.
Si hay ángulos agudos u obstáculos, deben formarse con ladrillos
moldeados expresamente.
La fig. 17 representa e aparejo usado en la intersección de los muros; y la
fig.18 (a), el modo de unir dos muros perpendiculares por medio de una
ancla hecha de una barra plana de hierro, doblada en ángulos recto en
sus extremos, como muestra la figura.18 (b)
19

FIG. 18

23. Los reglamentos de construcción de las principales ciudades especifican

detalladamente el modo de construir las esquinas de los edificios,
determinando el número y tamaño de las anclas.

_____

DIFICULTADES EN LA COLOCACION DE LADRILLOS

24. Unión de muros nuevos a muros viejos. - cuando se trata de unir un muro
nuevo a uno que ya ha existido algún tiempo, especialmente si son
perpendiculares, no deben alcanzarse en te si, a menos que el nuevo se
construya con buen mortero de cemento. Toda obra de albañilería
construida con mortero de cal, se asienta algo a causa de la presión sobre
las juntas de mortero, y este asiento puede causar grietas en la unión de
la obra nueva y la vieja. Si se usa mortero de cal, en vez de hacer un
enlace por adarajas conviene abrir una ranura, vertical en el muro viejo,
generalmente del ancho de un ladrillo; indicase en la fig. 19; a representa
la ranura abierta donde el saliente del muro nuevo c, penetra en el viejo d.

FIG. 19
20

En construcciones económicas cuando se une obra nueva a obra vieja, el

método más común consiste en clavar contra el muro viejo un madero de
10 x 5 cm., como en la fig. 20, donde a representa dicho madero
penetrando en el centro del muro nuevo c.

FIG. 20

25. Cuando los ladrillos están secos, absorber el agua del mortero en que
asientan y no permiten que el mortero alcance su resistencia usual. Por
consiguiente, es muy importante mojar los ladrillos entes de colocarlos en
obra, especialmente si hace calor.
Ni el mortero de cal ni el cemento fraguar en tiempo muy frio, y si esto no
se tiene en cuenta, puede ocurrir que, tan pronto como llegue la época
calurosa, los edificios pierdan su estabilidad hasta el punto de
derrumbarse.

_____

EJECUCION DE LAS OBRAS DE LADRILLO

26. Reglas generales. – En la mampostería de ladrillo deben seguirse reglas:

1° Los ladrillos deben ser duros y bien formados.
2° el mortero debe ser de buena calidad, pues de ella depende
grandemente la resistencia, de la mampostería.
3° cada ladrillo debe colocarse en una capa gruesa y continua de mortero,
y las juntas llenarse a un mismo tiempo. Esta última operación es sencilla
y fácil para el albañil práctico. Y el encargado de la obra debe hacer que
no se descuide. Los albañiles colocan a menudo el ladrillo sobre una capa
de mortero, dejan sin mezcla las juntas verticales y luego echan un poco
de mortero sobre el lecho superior y lo extienden con la paleta para
disimular la junta abierta. Otra práctica perjudicial que a veces usan, es
correr la punta de la paleta por el hecho superior del ladrillo, después que
han puesto el mortero a cada lado, como se indica en la fig. 21. Esto
21

permite a albañil asentar el siguiente ladrillo con más facilidad y le evita el

trabajo de comprimirlo para obtener el debido espesor de la junta.
4° los ladrillos no deben meramente ponerse sobre el mortero, sino
apretarse sobre él.

FIG. 21

5° debe limpiarse y mojarse bien cada ladrillo antes de ponerlo a la obra,

como se dijo antes. Los ladrillos absorben agua con gran avidez, y si se
colocan secos sobre el mortero, absorben la de esta, impidiendo su
fraguado normal, por lo queda deleznable y la fábrica débil. El método
común de mojar los ladrillos arrojando el agua con baldes o mangas sobre
una gran pila de ellos, es ineficaz, porque el agua solo moja los
exteriores. El único modo práctico de evitar los defectos que provienen de
emplear ladrillos secos o muy poco mojadas, es sumergirlos en agua
durante unos 3 minutos.
6° la primera hilada debe estar bien a nivel, porque como los ladrillos son
de espesor casi uniforme, la más ligera irregularidad que se comete al
principio se transmite a las hiladas superiores, y el defecto no se puede
corregir sino empleando en algunos lugares más o menos mortero del que
se debiera, o cual perjudica la obra.
7° las hiladas deben colocarse perpendicularmente a la dirección de la
presión que deben resistir.
8° las juntas verticales de cada hilada deben alternar con las de las dos
hiladas inmediatas, de tal manera que la distancia entre las dos juntas
más próximas de dos hiladas inmediatas sea de a mitad la cuarta parte
del largo de un ladrillo.
9° os dos parámetros de un muro deben ligarse entre sí
convenientemente. Cada quinta parte o séptima hilada debe ser de
tizones. Un método común. Pero impropio, de fabricar muros de ladrillos,
consiste en colocar hilados exteriores de sogas entre los tizones, echar,
22

mortero semifluido en el espacio así formado, arrojar los ladrillos dentro

de él hasta llenarlo, colocar una capa de mortero duro enzima del todo,
sobre ella otra hilada de tizones y repetir la operación. Este trabajo se
efectúa con gran rapidez más a expensas de la resistencia.
27. cantidad de mortero necesaria. - el espesor de la capa de mortero no
debe ser mayor que el necesario para causar la adherencia de los ladrillos
y proporcionar una superficie uniforme de asiento. El espesor de las
juntas exteriores es por lo común de 5 a 6 mm. y el de las interiores de 6
a 10. La relación entre el volumen de mortero y el de fábrica depende del
tamaño del ladrillo y del espesor de la junta. Los valores aproximados que
se dan a continuación para ladrillos de 28x14x5 cm., pueden servir de
guía:
Espesor de la junta en mm. Mortero en m3. Por m3. De fábrica
12 a 16 0,3 a 0,40
6a9 0,2 a 0,30
3 0.005. a 0,10

28. Herramientas empleadas por los peones de albañil. - en la fig.22 están

representadas algunas de las herramientas empleadas por los albañiles y
sus peones. En (a), se ve el zapapico, empleado para romper los terrenos
duros; en (b), la pala que sirve para recoger la tierra después de haberla
quebrantado con el zapapico, y en (c), una plana que se utiliza cuando el
terreno está formado por arcilla u otra tierra compacta. Para la nivelación
del terreno se emplean las niveletas. Un juego de estas se compone de
tres, dos iguales a la representada en (d) y otra que tiene el listón de
arriba doble de ancho y cada mitad pinta de un color. En (e) se ve una
cuerda al trazar, que sirve para determinar los bordes de las zanjas antes
de empezar su excavación. Para hacer el trazado, se hinca uno de los
piquetes en uno de los extremos de la línea recta que se quiere
determinar, y luego se va desarrollando la cuerda hasta llegar al punto
donde se ha hincado el otro piquete, estirando bien la cuerda entre los
dos. En (g) se ve un nivel corto de albañil. En (h) se ilustra un aparato que
en algunas partes se emplea para dar al albañil los ladrillos y el mortero.
El mortero se mezcla por medio de la batidera que se ve en (i).

29. Herramientas empleadas por el albañil. - la plomada, fig. 22 (j), sirve para
comprobar la verticalidad de los muros. En (k) se ilustra el reglón., que se
emplea para comprobar si las
23

FIG. 22

Caras exteriores de los ladrillos que forman el parámetro visto del muro,
están en un plano. Esta comprobación se hace aplicando el canto del
reglón al muro y observando si todos los ladrillos lo tocan. El hilo y las
clavijas, que se ven en (l), se emplean para fijar l altura a que ha de
quedar una hilada de ladrillos, para lo cual el albañil coloca primero uno o
dos en una posición conveniente, de preferencia en una esquina del
edificio, y mide la altura de esta hilada. Hecho esto, hinca una de las
clavijas y se va al otro extremo del muro o a un punto intermedio
24

conveniente, donde repite la operación. De esta manera obtiene entre las

dos clavijas una recta que le determina exactamente la altura a que deben
quedar todos los ladrillos de la hilada. La paleta o palustre, empleada para
extender el mortero, sentar los ladrillos y cortarlos, se ilustra en (m). Para
rellenar las

FIG. 23

Juntas, operación que se llama rejuntado o retundido, se emplea una

paleta algo más pequeña. Para esta operación también se emplean la
paleta (n) y la rasqueta (o). El mortero que se emplea en el rejuntado o
retundido se sostiene en un tablerillo de madera (p), llamado esparavel.
Algunas veces para cortar el ladrillo se emplea. En vez de la paleta, la
herramienta representa en (q). Primeramente, se hace una pequeña
incisión en una cara del ladrillo, con la sierra (r), luego se aplica la
herramienta (q) a la incisión y se le da un golpe seco con el mazo (s).
Para abrir ranuras en una vieja fábrica de ladrillo, se emplea el cortafrío
(t). En (u) se representa la sierra que se emplea para cortar ladrillos
cuando hay que hacer la operación con mucha exactitud. La azuela (v) se
emplea para picar el paramento antes de bruñirlo.

30. Modo de asentar los ladrillos. - para colocar los ladrillos, se acostumbra
sentar primeramente las dos hiladas exteriores,
25

FIG. 24

Es decir, aquellas que constituyen los paramentos exterior e interior.

Como se ve en la fig.23, se sostiene la paleta cargada con mortero sobre
el muro, y moviéndola en la dirección indicada

FIG. 25

Por la fecha, dándole al mismo tiempo una ligera inclinación, se deja caer
el mortero, que quedara distribuido a lo largo del muro. Hecho esto, se
extiende algo más el mortero con la punta de la paleta, dando a esta un
movimiento vibratorio para que se formen pequeñas prominencias. Sobre
esta capa de mortero, expeliendo el exceso que hay en la junta, que
presentara el aspecto
26

FIG. 26

Que ofrece en la fig.25. Si es necesario, se golpea ligeramente el ladrillo

con el mango de la paleta, y se recoge el mortero sobrante, recorriendo la
junta en la forma indicada en la fig.25. Este mortero que se recoge con la
paleta, se separa pasando esta por la arista superior del ladrillo que se
acaba de asentar, fig.26, y sirve para formar la junta vertical de este y del
que ha de asentarse a continuación.

31. Después de haber colocado los ladrillos de ambos paramentos, se rellena

el hueco que queda, empleando para esto todos los ladrillos partidos,
puesto que no han de verse. Cuando la fábrica de ladrillos haya de ser la
primera calidad. No deben emplearse ladrillos partidos más que en
aquellos sitios en que sean absolutamente indispensables, porque su
empleo aumenta el número de juntas, lo cual es perjudicial para la
resistencia de la mampostería. La capa de mortero se extiende de la
misma manera que se ha explicado para las hiladas exteriores, y los
ladrillos se asientan sobre ellas. Las juntas verticales suelen rellenarse,
cogiendo un poco de mortero con la punta de la paleta e introduciéndola
en la junta, pero no es conveniente hacerlo así, y si los ladrillos se
asientan bien, será imposible, porque las juntas serán demasiado
delgadas para permitirlo. Se debe cubrir con mortero la cara vertical del
ladrillo una vez colocado, y aplicar contra escapa el ladrillo siguiente

32. Colocación de los ladrillos prensados. - los ladrillos prensados suelen

asentarse en mortero de mejor calidad que el que se emplea para os
ladrillos corrientes. La arena que se emplea en este caso es más fina, y
por eso pueden hacerse más delgadas las juntas entre ladrillos. Las
juntas entre los esmaltados que se emplean en los cuartos de baño y
otros sitios semejantes, tienen unos 3 mm. de grueso. a veces se
colocará el mortero empleado en esta clase de trabajos, y otras veces se
pintan las juntas, empleando colores que contrasten con el resto de la
obra.
27

_____
