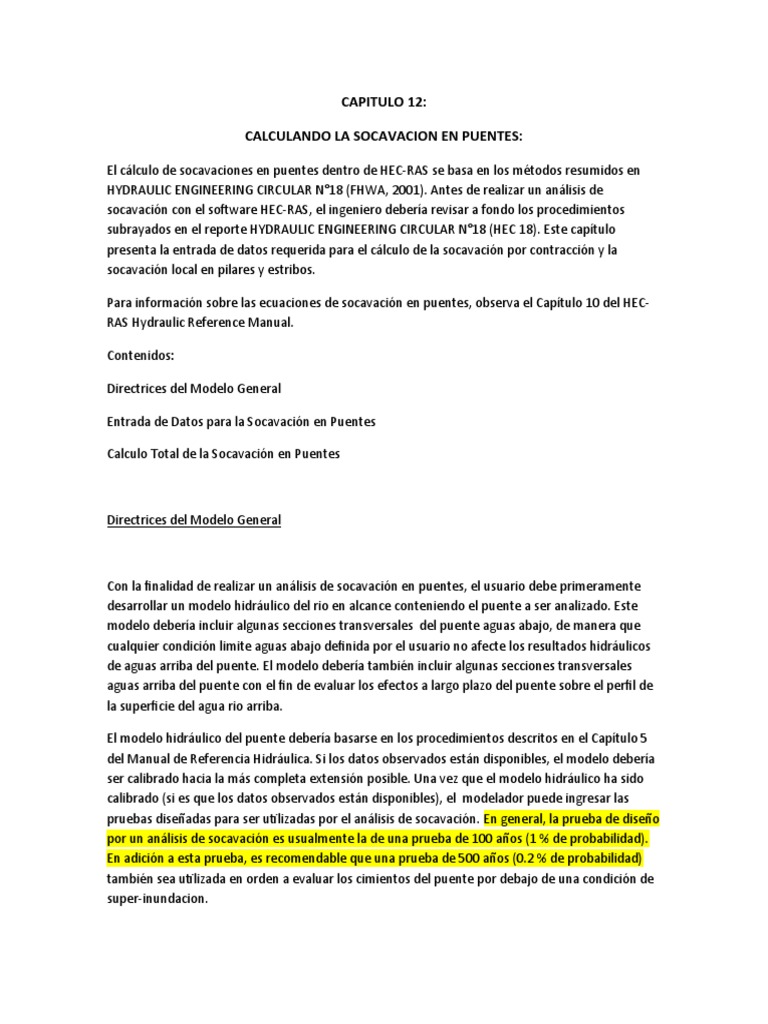

CAPITULO 12:
CALCULANDO LA SOCAVACION EN PUENTES:
El cálculo de socavaciones en puentes dentro de HEC-RAS se basa en los métodos resumidos en
HYDRAULIC ENGINEERING CIRCULAR N°18 (FHWA, 2001). Antes de realizar un análisis de
socavación con el software HEC-RAS, el ingeniero debería revisar a fondo los procedimientos
subrayados en el reporte HYDRAULIC ENGINEERING CIRCULAR N°18 (HEC 18). Este capítulo
presenta la entrada de datos requerida para el cálculo de la socavación por contracción y la
socavación local en pilares y estribos.
Para información sobre las ecuaciones de socavación en puentes, observa el Capítulo 10 del HEC-
RAS Hydraulic Reference Manual.
Contenidos:
Directrices del Modelo General
Entrada de Datos para la Socavación en Puentes
Calculo Total de la Socavación en Puentes
Directrices del Modelo General
Con la finalidad de realizar un análisis de socavación en puentes, el usuario debe primeramente
desarrollar un modelo hidráulico del rio en alcance conteniendo el puente a ser analizado. Este
modelo debería incluir algunas secciones transversales del puente aguas abajo, de manera que
cualquier condición limite aguas abajo definida por el usuario no afecte los resultados hidráulicos
de aguas arriba del puente. El modelo debería también incluir algunas secciones transversales
aguas arriba del puente con el fin de evaluar los efectos a largo plazo del puente sobre el perfil de
la superficie del agua rio arriba.
El modelo hidráulico del puente debería basarse en los procedimientos descritos en el Capítulo 5
del Manual de Referencia Hidráulica. Si los datos observados están disponibles, el modelo debería
ser calibrado hacia la más completa extensión posible. Una vez que el modelo hidráulico ha sido
calibrado (si es que los datos observados están disponibles), el modelador puede ingresar las
pruebas diseñadas para ser utilizadas por el análisis de socavación. En general, la prueba de diseño
por un análisis de socavación es usualmente la de una prueba de 100 años (1 % de probabilidad).
En adición a esta prueba, es recomendable que una prueba de 500 años (0.2 % de probabilidad)
también sea utilizada en orden a evaluar los cimientos del puente por debajo de una condición de
super-inundacion.
El siguiente paso es activar la opción de distribución de flujo en el software HEC-RAS. La opción
toma en cuenta la salida adicional mostrando la distribución de flujo para múltiples subdivisiones
de las riberas por izquierda y por derecha, así como también del canal principal. La salida de la
opción de distribución de flujo incluye los siguientes ítems para cada sección de corte del flujo:
porcentaje de flujo, área de flujo, perímetro mojado, transporte, profundidad hidráulica y
porcentaje de velocidad. El usuario puede controlar el numero de secciones de corte en cada
elemento de flujo ( ribera izquierda, canal principal y ribera derecha) llegando hasta un máximo de
45 secciones de corte totales. La salida de distribución de flujo se controla desde el menú Options
de la ventana Steady Flow Analisis (observa el capitulo 7, Opciones de simulación).
El usuario debe requerir de la salida de distribución de flujo para las secciones transversales
dentro del puente, la sección transversal justo aguas arriba del puente y la sección enfocada
(sección transversal aguas arriba del puente a una distancia tal que las líneas de flujo sean
paralelas y el flujo no haya empezado a contraerse debido al estrechamiento del puente). La salida
de distribución de flujo puede ser solicitada en secciones transversales adicionales pero estas son
las únicas secciones transversales que serán utilizadas en los cálculos de socavación de puentes. La
opción de distribución de flujo debe ser activada con el fin de obtener cálculos más detallados de
la profundidad y velocidad en varias posiciones dentro de la sección transversal. Una vez que el
usuario ha activado esta opción, los cálculos del perfil se deben realizar nuevamente para que la
salida de distribución de flujo sea calculada e incluida en el archivo de salida
Despues de realizar los cálculos del perfil de la superficie del agua para las pruebas de diseño y
calcular la salida de distribución de flujo, la socavación del puente puede recién ser evaluada. La
socavación total en una carretera que cruza está compuesta por 3 componentes: la agradacion y
degradación a largo plazo, la socavación por contracción u la socavación local en pilares y estribos.
Los cálculos de socavación en el HEC-RAS software permiten al usuario calcular la socavación por
contracción y la socavación local en pilares y estribos. La versión actual del software HEC-RAS no
permite al usuario evaluar la agradacion y degradación a largo plazo. La agradacion y degradación
a largo plazo debería evaluarse antes de realizar el análisis de socavación de puentes. Los
procedimiendos para le realización de este tipo de análisis están descritos en el reporte HEC 18.
Entrada de Datos para la Socavación en Puentes
Los cálculos de socavación en puentes se realizan al abrir la ventana Hydraulic Design Functions y
seleccionando la función Scour at Bridges. Una vez que esta opción se selecciona el programa
automáticamente ira al archivo de salida y obtendrá la salida calculada para la sección enfocada, la
sección justo aguas arriba del puente y las secciones dentro del puente. La ventana de Diseño
Hidraulico para la socavación en puentes aparecerá como se muestra en la Figura 12-1.
Como se muestra en la Figura 12-1, la ventana de Socavacion en Puentes contiene una entrada de
datos, una grafica y una ventana para el resumen de resultados. Los datos de entrada tabulados
están disponibles para la socavación por contracción, la socavación en pilares y la socavación en
estribos. El usuario requiere ingresar solamente una cantidad minima de entrada y los cálculos
pueden ser realizados. Si el usuario no está de acuerdo con cualquiera de los datos que el
programa ha seleccionado del archivo de salida, el usuario puede anularlo haciendo entrar sus
propios valores. Esto proporciona la máxima flexibilidad al usar el software.
Ingresando los Datos de Socavación por Contracción:
La socavación por contracción puede ser calculada en el HEC-RAS por las ecuaciones de Laursen’s
clear-water(1963) o por las ecuaciones de Laursen’s live bed (1960). La figura 12-2 muestra todos
los datos para los cálculos de socavación por contracción. Todas las variables exceptuando K1 y
D50 son obtenidas automáticamente del archivo de salida HEC-RAS. El usuario puede cambiar
cualquier variable al valor que crea que es apropiado. Para calcular la socavación por contracción,
el usuario solamente requiere entrar al D50 (significa la fracción de tamaño del material de base) y
una temperatura de agua para calcular el factor K1.
Cada una de las variables que son utilizadas en el calculo de socavación por contracción son
definidas abajo asi como también una descripcion donde cada variable es obtenida desde el
archivo de salida
Y1: la profundidad promedio ( profundidad hidráulica) en la ribera izquierda, canal principal y la
ribera derecha en la sección transversal de enfoque.
V1: La velocidad promedio del flujo en la ribera izquierda, canal principal y la ribera derecha en la
sección de enfoque.
Y0: La profundidad promedio en la ribera izquierda, canal principal y ribera derecha en la sección
contraída. La sección contraída se toma como la sección transversal dentro del puente en el
extremo aguas arriba del puente (sección BU)
W2: El ancho de la cima del area de flujo activo( no incluye el area de flujo inefectivo tomado en la
sección contraída (sección BU)
D50: La partículas del material de lecho de las cuales el 50% son menores para la ribera izquierda,
canal principal y la ribera derecha. Estos tamaños de partículas deben ser ingresados en
milímetros por el usuario.
Ecuacion: El usuario tiene la opción de permitir que el programa decida si utilizar las ecuaciones de
live-bed o clear wáter o seleccionar una ecuación especifica. Si el usuario selecciona la opcion
Default (el programa selecciona cual ecuación es la más apropiada), el programa debe calcular Vc,
la velocidad critica que transportara material de lecho más fino que D50. Si la velocidad promedio
en la sección transversal de enfoque es mayor que Vc, el programa usa la ecuación live-bed. De lo
contrario, la ecuación Clearwater será utilizada.
Q1: El flujo en la ribera izquierda, canal principal y ribera derecha en la sección transversal de
enfoque
W1: El ancho del area de flujo activo ( no incluye el area de flujo inefectivo) tomado en la sección
transversal de enfoque.
K1: Un exponente para la ecuación live bed que da cuenta del modo de transporte del material de
lecho. El programa puede calcular un valor para K1 o el usuario puede ingresar uno. Para que el
programa calcule un valor, el botón K1 debe presionarse .La figura 12-3 muestra la ventana que
aparece cuando el botón k1 se presiona. Una vez que se ingresa una temperatura de agua y el
usuario presiona el botón OK, el factor K1 sera mostrado en la ventana de socavación por
contracción principal. K1 es una función de la pendiente de energía (S1) en la sección de enfoque,
la velocidad de corte (V*) en la sección de enfoque, temperatura del agua y la velocidad de caída
(W) del material de lecho D50.
Enfoque de la Estación Fluvial XS: La estación fluvial de lo que está siendo utilizado como la sección
transversal de enfoque. La sección transversal de enfoque debería ser unicada en un punto aguas
arriba del puente justo antes de que el flujo comience a contraerse en la apertura del puente. Si
este no es el caso, el usuario puede seleccionar una estación fluvial diferente para ser utilizada
como sección transversal de enfoque.
Como se muestra en la Figura 12-2, el cálculo de socavación por contracción se realiza
separadamente para la ribera izquierda, canal principal y la ribera derecha. Para este ejemplo, ya
que no hay flujo en la ribera derecha dentro del puente, no hay socavación por contracción para la
ribera derecha. En resumen los resultados muestran que la socavación por contracción calculada
Ys fue de 2.26 pies (0.69 m) para la ribera izquierda y de 6.67 pies (2.03m) para el canal principal.
También note que el grafico fue actualizado para mostrar cuán lejos el lecho seria socavado
debido a la socavación por contracción.
Entrada de datos para la socavación en pilares:
La socavación en pilares puede ser calculada bien por la ecuación de Colorado State University
(CSU) o por la ecuación Froehlich( la ecuación Roehlich no está incluida en el informe Hec 18). La
ecuación CSU es la predeterminada. Como se muestra en la Figura 12-4, el usuario solamente
requiere ingresar la forma del perfil del pilar (K1), el angulo de ataque para el flujo que golpea los
pilares, la condición del lecho (K3) y una fracción de tamaño D95 para el material de lecho. Los
otros valores se obtienen automáticamente del archivo de salida HEC-Ras.
Como se muestra en la figura 12-4, el usuario tiene la opción de utilizar la velocidad y profundidad
máxima en el canal principal o la velocidad y profundidad local en cada pilar para el cálculo de la
socavación en pilares. En general, la velocidad y profundidad máxima son usadas para dar cuenta
del potencial de la vaguada del canal principal para migrar de atrás hacia adelante dentro de la
apertura del puente. La migración de la vaguada del canal principal podría causar que el potencial
máximo de socavación ocurra en cualquiera de los pilares del puente.
Cada una de las variables que son utilizadas en el cálculo de socavación en pilares son definido
abajo, así como también una descripción donde cada variable se obtiene del archivo de salida.
Máximo V1 y Y1: Si el usuario selecciona esta opción, el programa encontrara la velocidad y
profundidad máxima ubicadas en la sección transversal justo aguas arriba y en las afueras del
puente. El programa utiliza la salida de distribución de flujo para obtener estos valores. El máximo
V1 y Y1 será entonces utilizado para todas los pilares
Local V1 y Y1: Si el usuario selecciona esta opción, el programa encontrara la velocidad(V1) y la
profundidad (Y1) en la sección transversal justo aguas arriba y en las afueras del puente que
corresponde al estacionamiento central de cada uno de los pilares
Método: La opción de método permite al usuario escoger entre la ecuación CSU y la ecuación
Frioehlich para el cálculo de socavación local en los pilares del puente. La ecuación CSU es el
método predeterminado.
Pilares #: Este cuadro de selección controla como los datos deben ser ingresados. Cuando la
opción Aplly to All Piers es seleccionada, cualquiera de los datos de los pilares ingresados por el
usuario serán aplicados a todos los pilares. El usuario no tiene que ingresar todos los datos en este
modo. Solamente la porción de datos que deberían ser aplicados a todos los pilares.
Opcionalmente, el usuario puede seleccionar un pilar específico desde este cuadro de selección.
Cuando un pilar especifico es seleccionado, cualquier dato que ya haya sido ingresado o es
aplicable a ese pilar aparecerá en cada uno de los campos de datos. El usuario puede entonces
ingresar cualquier información faltante para ese pilar o cambiar cualquier dato que ya haya sido
colocado
Forma (shape): Este cuadro de selección se usa para establecer la forma de perfil del pilar (al
extremo aguas arriba). El usuario puede seleccionar entre la forma cuadrada, la forma
redondeada, el cilindro circular, grupo de cilindros o perfil afilado (triangular) de formas de pilar.
Cuando el usuario selecciona una forma, el factor K1 para la ecuación CSU y el factor Phi para la
ecuación Froehlich son automáticamente colocados. El usuario puede colocar la forma del perfil
del pilar para todos los pilares o una forma diferente puede ser ingresada para cada pilar.
a: Este campo se usa para ingresar el ancho del pilar. El programa automáticamente pone un valor
en este campo vasado en los datos ingresados del puente. El usuario puede cambiar el valor.
D50: La media del diámetro del material de lecho de los cuales el 50 % es más pequeño. Este valor
es automáticamente completado en cada uno de los pilares, basado en lo que fue ingresado para
la ribera izquierda, canal principal y ribera derecha, debajo de los datos de socavación por
contracción. El usuario puede cambiar el valor para todos los pilares o cada pilar individual. Este
valor debe ser ingresado en milímetros
Y1: Este campo se usa para mostrar la profundidad del agua justo aguas arriba de cada pilar. El
valor se toma desde la salida de distribución de flujo en la sección transversal justo aguas arriba y
en las afueras del puente. Si el usuario ha seleccionado usar el máximo Y1 y V1 para los cálculos de
socavación en pilares, entonces este campo mostrara la profundidad máxima de agua en la
sección transversal para cada pilar. El usuario puede cambiar este valor directamente para cada
uno de los pilares
V1: Este campo se usa para mostrar la velocidad promedio justo aguas arriba de cada pilar
individual. Este valor se toma desde la salida de distribución de flujo en la sección transversal justo
aguas arriba y en las afueras del puente. Si el usuario ha seleccionado usar el máximo Y1 y V1 para
los cálculos de socavación en pilares, entonces este campo mostrara la velocidad máxima del agua
en la sección transversal para todos los pilares. El usuario puede cambiar este valor directamente
para cada uno o para todos los pilares.
Angulo: Este campo se usa para ingresar el ángulo de ataque el flujo acercándose al pilar. Si la
dirección de flujo aguas arriba del pilar es perpendicular al perfil del pilar, entonces este ángulo
seria ingresado como 0. Si el flujo está acercándose al perfil del pilar en un ángulo, entonces este
ángulo debería ser ingresado como un valor positivo en grados sexagesimales. Cuando un ángulo
es ingresado, el programa automáticamente calcula un valor para el coeficiente K2. Cuando el
ángulo es >5 grados, K1 es calculado a 1
L: Este campo representa la longitud de cada pilar a través del puente. El campo es
automáticamente ubicado por el programa para igualar el ancho del puente. El usuario puede
cambiar la longitud para todos los pilares o para cada pilar individual. Esta longitud se usa para
determinar la magnitud del factor K2.
K1: el factor de corrección para la forma de la nariz del pilar, utilizado en la ecuación CSU. Este
factor es automáticamente ubicado cuando el usuario selecciona una forma de nariz del pilar. El
usuario puede anular el valor seleccionado e ingresar su propio valor
K2: El factor de corrección para el ángulo de ataque del flujo en el pilar, utilizado en la ecuación
CSU. Este factor se calcula automáticamente una vez que el usuario ingresa el ancho del pilar (a),
la longitud del pilar (L) y el ángulo de ataque (ángulo).
K3: El factor de corrección para la condición de lecho, utilizado en la ecuación CSU. El usuario
puede seleccionar desde: la socavación clear-water, lecho plano y flujo antiduna, pequeñas dunas,
medianas dunas y grandes dunas.
D95: El tamaño mediano del material de lecho de los cuales el 95 % es más fino. La fracción de
tamaño D95 se utiliza en el cálculo del factor K4 y debe ser ingresado en milímetros directamente
por el usuario.
K4: El factor K4 se usa para reducir las profundidades de socavación con el fin de dar cuenta del
blindaje del hoyo de excavación. Este factor es solamente aplicado cuando el D50 del material de
lecho es mayor que 0.006 pie (0.2 mm) y el d95 es mayor que 0.06 pie (2 mm). Este factor es
automáticamente calculado por el programa y es una función de D50, D95, a y de la profundidad
de agua justo aguas arriba del pilar. El factor K4 se usa en la ecuación CSU
A: El ancho del pilar proyectado con respecto a la dirección del flujo. Este factor debería ser
calculado por el usuario y se basa en el ancho del pilar, forma, ángulo y longitud. Este factor es
específico para la ecuación de Froehlich.
Phi: El factor de corrección para la forma de nariz del pilar, usada en la ecuación de Froehlich. Este
factor se ubica automáticamente cuando el usuario selecciona una forma de nariz del pilar. El
usuario puede anular el valor seleccionado e ingresar sus propios valores
Para el ejemplo mostrado en la Figura 12-4 la ecuación CSU fue usada, resultando en una
socavación en el pilar calculada de 10.85 pie (3.31 m) en cada pilar (mostrado debajo del resumen
de resultados en la Figura 12-4). También mostrado en la figura 12-4 es una grafica actualizada con
ambas socavaciones (de contracción y en pilar) mostradas
