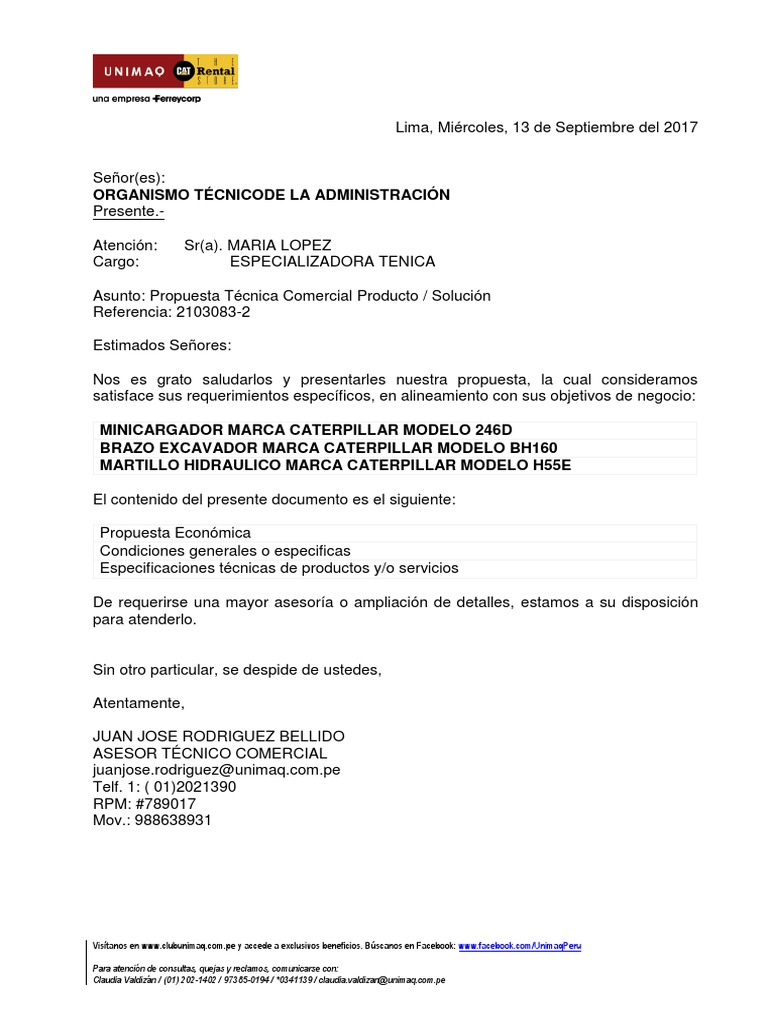

Lima, Miércoles, 13 de Septiembre del 2017
Señor(es):
ORGANISMO TÉCNICODE LA ADMINISTRACIÓN
Presente.-
Atención: Sr(a). MARIA LOPEZ

Cargo: ESPECIALIZADORA TENICA
Asunto: Propuesta Técnica Comercial Producto / Solución

Referencia: 2103083-2
Estimados Señores:
Nos es grato saludarlos y presentarles nuestra propuesta, la cual consideramos

satisface sus requerimientos específicos, en alineamiento con sus objetivos de negocio:
MINICARGADOR MARCA CATERPILLAR MODELO 246D

BRAZO EXCAVADOR MARCA CATERPILLAR MODELO BH160
MARTILLO HIDRAULICO MARCA CATERPILLAR MODELO H55E
El contenido del presente documento es el siguiente:
Propuesta Económica
Condiciones generales o especificas
Especificaciones técnicas de productos y/o servicios
De requerirse una mayor asesoría o ampliación de detalles, estamos a su disposición

para atenderlo.
Sin otro particular, se despide de ustedes,
Atentamente,
JUAN JOSE RODRIGUEZ BELLIDO

ASESOR TÉCNICO COMERCIAL
juanjose.rodriguez@unimaq.com.pe
Telf. 1: ( 01)2021390
RPM: #789017
Mov.: 988638931
Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru
Para atención de consultas, quejas y reclamos, comunicarse con:

Claudia Valdizán / (01) 202-1402 / 97385-0194 / *0341139 / claudia.valdizan@unimaq.com.pe
PROPUESTA ECONÓMICA
Esta propuesta incluye los siguientes ítems:
MINICARGADOR MARCA CATERPILLAR MODELO 246D

US$ Nuevos Soles
Valor Venta Unitario 40,000.00 134,000.00
Cantidad 1 1
Valor Venta Total 40,000.00 134,000.00
IGV 7,200.00 24,120.00
Precio de Venta Total 47,200.00 158,120.00
HERRAMIENTA PARA MINICARGADOR MARCA CATERPILLAR MODELO

BH160
US$ Nuevos Soles
Valor Venta Total 1 1
IGV 20,000.00 67,000.00
23,600.00 79,060.00
HERRAMIENTA PARA MINICARGADOR MARCA CATERPILLAR MODELO

H55E
US$ Nuevos Soles
Valor Venta Total 1 1
IGV 9,000.00 30,150.00
10,620.00 35,577.00
TOTAL 81,420.00 272,757.00
* El precio de venta en soles es referencial y ha sido calculado utilizando el tipo de

cambio (1 US$= 3.35 Nuevos Soles) venta vigente en el Banco de Crédito del Perú en
la fecha de la presente cotización. La facturación se realizará en dólares americanos y
podrá ser pagada en soles al tipo de cambio venta vigente en el Banco de Crédito el día
de su cancelación (Resolución Cambiaria 030-90-EF/90, art 7°).

CONDICIONES GENERALES Y ESPECÍFICAS DE LA PROPUESTA COMERCIAL
Condiciones Generales
La presente cotización emitida a favor del cliente se hace bajo la consideración de que:
(i) el cliente no utilizará directa o indirectamente los bienes y/o servicios descritos en la
presente oferta en actividades que deterioren el medio ambiente, o que contravengan la
legislación nacional vigente en materia ambiental y de minería ilegal y (ii) los recursos
utilizados en la adquisición de estos bienes no tienen como origen actividades
relacionadas al lavado de dinero o activos en general.
Condiciones Específicas: Entrega y Forma de Pago
Equipo MINICARGADOR
Marca CATERPILLAR
Modelo 246D
Cantidad 1
Plazo de entrega estimado DISPONIBLE PRIMERA SEMANA DE OCTUBRE
Lugar de entrega LIMA
Garantía 12 MESES SIN LIMITE DE HORA
Forma de pago CONTADO
Validez de Oferta 09/10/2017
Equipo BRAZO EXCAVADOR

Marca CATERPILLAR
Modelo BH160
Cantidad 1
Plazo de entrega estimado EQUIPO EN STOCK
Garantía 12 MESES

Equipo MARTILLO HIDRAULICO

Marca CATERPILLAR
Modelo H55E
Cantidad 1
Plazo de entrega estimado EQUIPO EN STOCK
Garantía 12 MESES
Consultas JUAN JOSE RODRIGUEZ BELLIDO

Telf. 1: ( 01)2021390
Teléfono RPM: #789017
Mov.: 988638931
e-mail juanjose.rodriguez@unimaq.com.pe

ESPECIFICACIONES TECNICAS
Motor
Modelo del motor Cat C3.3B DIT (Turbo)
Potencia bruta 74.3 hp
Potencia neta al volante 71.8 hp
Potencia bruta SAE J1995 74.3 hp
Potencia neta EEC ISO 9249 72.6 hp
Potencia neta SAE 1349 71.8 hp
Cilindrada 3.3 L
Carrera 120 mm
Diámetro 94 mm
Pesos
Peso en orden de trabajo 3368 kg
Especificaciones de operación
Capacidad nominal de operación 975 kg
Capacidad nominal de operación con
contrapeso optativo 1088 kg
Carga límite de equilibrio 1950 kg
Fuerza de desprendimiento, cilindro de
inclinación 3336 kg

Sistema hidráulico
Flujo hidráulico Standard
Presión hidráulica del cargador 23000 kPa
Flujo hidráulico del cargador 86 L/min
Potencia hidráulica (calculada) 33 kW
Cabina
ROPS ISO 3471:2008
FOPS (*) ISO 3449:2005 Level I
FOPS nivel II (*) ISO 3449:2005 Level II
(*) Opcional
Tren de fuerza
Velocidad de desplazamiento de avance 12.5 km/h
Velocidad de desplazamiento en retroceso 12.5 km/h
Avance de velocidad de desplazamiento:
opción de dos velocidades (*) 17.7 km/h
(*) Opcional
Capacidades de llenado de servicio

Caja de cadena, en cada lado 12.7 L
Sistema de enfriamiento 14 L
Cárter del motor 11 L
Tanque de combustible 94 L
Sistema hidráulico 52 L
Tanque hidráulico 39 L

Dimensiones
1 Distancia entre ejes 1.249 mm
2 Longitud sin cucharón 2.993 mm
3 Longitud con el cucharón sobre el suelo 3.708 mm
4 Altura hasta la parte superior de la cabina 2.110 mm
5 Altura total máxima 4.032 mm
6 Altura del pasador del cucharón a levantamiento máximo 3.154 mm
7 Altura del pasador del cucharón en posición de acarreo 200 mm
8 Alcance a levantamiento y descarga máximos 600 mm
9 Espacio libre a levantamiento y descarga máximos 2.465 mm
10 Espacio libre sobre el suelo 226 mm
11 Ángulo de salida 26°
12 Proyección del parachoques por detrás del eje trasero 1.083 mm
13 Ángulo de descarga máximo 39°
14 Ancho del vehículo sobre las ruedas 1.676 mm
15 Radio de giro desde el centro a la parte trasera de la máquina 1.806 mm
16 Radio de giro desde el centro al acoplador 1.401 mm
17 Radio de giro desde el centro al cucharón 2.181 mm
18 Alcance máximo con los brazos paralelos al suelo 1.388 mm
19 Ángulo de inclinación hacia atrás a altura máxima 96°

BRAZO EXCAVADOR BH160

 Profundidad máxima de excavación 3074.0 mm
 Peso en orden de trabajo 1047.0 kg
 Alcance desde el pivote de giro 3955.0 mm
 Profundidad de excavación 610 mm (2') 3040.0 mm
 Altura total de operación 3442.0 mm
 Altura de carga 2147.0 mm
 Alcance de carga 1628.0 mm
 Longitud total 2936.0 mm
 Estabilizadores extendidos, posición de operación 1815.0 mm
 Longitud de desplazamiento lateral 894.0 mm
 Arco de rotación 180.0 Grados
 Rotación de cucharón 192.0 Grados
 Fuerza de desprendimiento del cucharón 3241.0 kg
 Fuerza de desprendimiento del brazo 1560.0 kg
 Altura de transporte 2336.0 mm
 Altura del pivote de la pluma 425.0 mm
 Ancho de transporte 2008.0 mm
 Espacio libre sobre el suelo 85.7 mm
 Anchos disponibles de cucharón 254-1.194 mm (10-47")

MARTILLO HIDRAULICO H55E

 Clase de energía de impacto 813.0 J
 Golpes por minuto 600-1680
 Flujo nominal (Min.) 30.0 L/min
 Flujo nominal (Máx.) 85.0 L/min
 Peso en orden de trabajo 340.0 kg
 Presión en orden de trabajo 16500.0 kPa
 Mín. Peso del portador 2500.0 kg
 Amplitud Peso del portador 6000.0 kg
 Diámetro de la herramienta 58.0 mm
COMPATIBILIDAD DE MARTILLOS/MÁQUINAS
Miniexcavadoras, minicargadores y cargadores todoterreno
MODELOS COMPATIBLES
216, 226, 232, 236, 242, 246, 247, 252, 256, 257, 259, 262, 277, 279, 287, 289, 297,
299, 302.5, 302.7, 303.5, 304, 305, 305.5, 306

Minicargador
Cat
®
246D
Características:
El Minicargador 246D de Cat®, con su diseño de levantamiento radial, ofrece un n El Motor C3.3B Cat y el tren de fuerza de alto rendimiento proporcionan alta
impresionante alcance de levantamiento medio y un excelente rendimiento de potencia del motor y par, lo que permite un funcionamiento con aceleración
excavación con una potencia de la barra de tiro sobresaliente. El modelo 246D parcial para reducir los niveles de ruido y el consumo de combustible.
n El sistema de "nivelación inteligente" Cat (ILEV, Intelligent Leveling)
cuenta con lo siguiente:
proporciona tecnología líder en la industria, integración y características
n La opción de cabina sellada y presurizada líder en la industria proporciona un
optativas, tales como nivelación automática de dirección doble, herramienta
entorno de operación más limpio y silencioso con una excelente visibilidad de
de retorno a excavación y posicionador de la herramienta.
la herramienta.
n El sistema de control de amortiguación sensible a la velocidad permite mejorar
n El asiento disponible con amortiguación neumática, calefacción y respaldo
el funcionamiento sobre terreno irregular, lo que permite una mejor retención de
alto con controles de palanca universal ajustable montados en el asiento hace
carga, una mayor productividad y una mayor comodidad para el operador.
que la serie D sea líder en la industria en cuanto a comodidad para el operador.
n Aumente al máximo la capacidad y el control de la máquina con la pantalla
n El tren de fuerza de alto rendimiento proporciona el máximo rendimiento
optativa avanzada con la que obtiene ajustes en pantalla para regular la
y capacidad de producción a través del sistema de administración de par
respuesta del implemento, la respuesta Hystat y el control de escurrimiento.
electrónico, desplazamiento optativo de dos velocidades y un acelerador
También se incluye funcionalidad para varios idiomas con presentaciones
de mano/pedal electrónico exclusivo de la industria con capacidad de
personalizables, sistema de seguridad y cámara de visión trasera.
pedal desacelerador.
n El acceso a nivel del suelo a todos los puntos de servicio diario y de
n El sistema hidráulico XPS de alto caudal se encuentra disponible para
mantenimiento de rutina ayuda a reducir el tiempo de inactividad de
aplicaciones que exijan el máximo rendimiento de la herramienta hidráulica.
la máquina para lograr una mayor productividad.
n La amplia gama de herramientas Cat Work Tools de alto rendimiento convierten
al minicargador Cat en la máquina más versátil en el lugar de trabajo.
Especificaciones
Motor Sistema hidráulico
Modelo del motor Cat C3.3B DIT (turbo) Flujo hidráulico; estándar:
Potencia bruta SAE J1995 55,4 kW 74,3 hp Presión hidráulica del cargador 23.000 kPa 3.335 lb/pulg²
Potencia neta SAE 1349 53,6 kW 71,8 hp Flujo hidráulico del cargador 86 L/min 23 gal EE.UU./min
54,0 kW† 72,4 hp† Potencia hidráulica (calculada) 33 kW 44 hp
Potencia neta ISO 9249 54,1 kW 72,6 hp Flujo hidráulico; alto caudal XPS:
54,6 kW† 73,2 hp† Presión hidráulica máx. del cargador 28.000 kPa 4.061 lb/pulg²
Par máximo a 1.600 rpm SAE J1995 265 N·m 195 lbf-pie Máximo flujo hidráulico del cargador 121 L/min 32 gal EE.UU./min
Cilindrada 3,3 L 203 pulg3 Potencia hidráulica (calculada) 57 kW 76 hp
Carrera 120 mm 4,7"
Calibre 94 mm 3,7" Cabina
†El motor equivalente con la norma Tier 4 Interim se ofrece solamente para ROPS ISO 3471:2008
Canadá, Australia/Nueva Zelanda, Macedonia, Ucrania y Corea del Sur. FOPS ISO 3449:2005 nivel I
FOPS nivel II ISO 3449:2005 nivel II
Pesos*
Peso en orden de trabajo 3.368 kg 7.424 lb Capacidades de llenado de servicio
Caja de cadena, en cada lado 12,7 L 3,3 gal EE.UU.
Tren de fuerza Sistema de enfriamiento 14 L 3,7 gal EE.UU.
Velocidad de desplazamiento (de avance o de retroceso): Cárter del motor 11 L 3,0 gal EE.UU.
Una velocidad 12,5 km/h 7,7 mph Tanque de combustible 94 L 24,8 gal EE.UU.
Opción de dos velocidades 17,7 km/h 11,0 mph Sistema hidráulico 52 L 13,7 gal EE.UU.
Tanque hidráulico 39 L 10,3 gal EE.UU.
Especificaciones de operación*
Capacidad nominal de operación 975 kg 2.150 lb
Capacidad nominal de operación
con contrapeso optativo 1.088 kg 2.400 lb
Carga límite de equilibrio 1.950 kg 4.300 lb
Fuerza de desprendimiento
del cilindro de inclinación 3.336 kg 7.355 lb
Minicargador 246D
19
13
17
8 5 15
9 14
4 18
11
16
10 7
12 1
2
3
Dimensiones*
1 Distancia entre ejes 1.249 mm 49,2"
2 Longitud sin cucharón 2.993 mm 117,8"
3 Longitud con el cucharón sobre el suelo 3.708 mm 146,0"
4 Altura hasta la parte superior de la cabina 2.110 mm 83,1"
5 Altura total máxima 4.032 mm 158,7"
6 Altura del pasador del cucharón a levantamiento máximo 3.154 mm 124,2"
7 Altura del pasador del cucharón en posición de acarreo 200 mm 7,9"
8 Alcance a levantamiento y descarga máximos 600 mm 23,6"
9 Espacio libre a levantamiento y descarga máximos 2.465 mm 97,1"
10 Espacio libre sobre el suelo 226 mm 8,9"
11 Ángulo de salida 26°
12 Proyección del parachoques por detrás del eje trasero 1.083 mm 42,6"
13 Ángulo de descarga máximo 39°
14 Ancho del vehículo sobre las ruedas 1.676 mm 66"
15 Radio de giro desde el centro a la parte trasera de la máquina 1.806 mm 71,2"
16 Radio de giro desde el centro al acoplador 1.401 mm 55,2"
17 Radio de giro desde el centro al cucharón 2.181 mm 85,9"
18 Alcance máximo con los brazos paralelos al suelo 1.388 mm 54,6"
19 Ángulo de inclinación hacia atrás a altura máxima 96°
*El peso en orden de trabajo, las especificaciones de operación y las dimensiones se basan en una máquina con un operador de75 kg (165 lb), con todos los fluidos,
una velocidad, OROPS (Open Roll Over Protective Structure, Estructura abierta de protección en caso de vuelco), cucharón para tierra de 1.676 mm (66 in), neumáticos
PC Cat de 12 × 16.5, sistema hidráulico de flujo estándar, asiento con suspensión mecánica, sin contrapesos optativos y acoplador rápido manual (a menos que se
indique lo contrario).
2
Minicargador 246D
EQUIPOS OBLIGATORIOS
n Sistema hidráulico estándar o de alto caudal XPS PAQUETE DE COMODIDAD (debe seleccionar uno de los siguientes)
n Acoplador rápido, eléctrico o mecánico n Estructura ROPS (Roll Over Protective Structure, Estructura de Protección
n Cinturón de seguridad de 50 mm (2") o 75 mm (3") en Caso de Vuelcos) abierta (C0): asiento estático (sin acelerador de pie,
revestimiento, calentador ni puerta)
n Tren de fuerza: una velocidad, una velocidad con control de amortiguación,
dos velocidades o dos velocidades con control de amortiguación n Estructura ROPS abierta (C1): acelerador de pedal, revestimiento, posavasos
y elección de asiento (asiento con amortiguación neumática, calefacción,
PAQUETE DE RENDIMIENTO (debe seleccionar uno de los siguientes) respaldo alto o con suspensión mecánica) (sin calentador ni puerta)
n Estructura ROPS cerrada con calentador (C2): acelerador de pedal,
n Paquete de rendimiento H1: sistema hidráulico de flujo estándar
(sin nivelación automática) revestimiento, calentador y descongelador, ventanas laterales, posavasos,
lista para la instalación de radio, opción de asiento (asiento con amortiguación
n Paquete de rendimiento H3: alto caudal XPS, autonivelación de dirección doble
neumática, calefacción, respaldo alto o con suspensión mecánica) y puerta
(levantamiento y bajada), amortiguación eléctrica (levantamiento y bajada) (de vidrio o policarbonato)
n Paquete de rendimiento H4: sistema hidráulico de flujo estándar (sin nivelación
n ROPS cerrada con aire acondicionado (C3): C2 más aire acondicionado
automática), posicionador de retorno a excavación de la herramienta,
amortiguación electrónica (subida y bajada)
EQUIPOS ESTÁNDAR
SISTEMA ELÉCTRICO TREN DE FUERZA
n Sistema eléctrico de 12 voltios n Cat C3.3B, motor diesel con turbocompresor
n Alternador de 80 amperios n Filtro de aire, elemento doble, sello radial
n Interruptor de llave de encendido para arranque y parada n Válvula de muestreo S·O·SSM, aceite hidráulico
n Luces: iluminación de fondo de los medidores, dos luces traseras de cola, dos n Filtros, tipo cartucho hidráulicos
luces halógenas traseras de trabajo, dos luces halógenas delanteras ajustables, n Filtros, tipo bayoneta, separador de agua y combustible
luz de techo n Radiador/enfriador de aceite hidráulico (de lado a lado)
n Alarma de retroceso
n Frenos de estacionamiento accionados por resorte
n Batería de servicio pesado de 880 CCA y desconectados hidráulicamente
n Transmisión hidrostática
ENTORNO DEL OPERADOR
n Tracción con cadena en las cuatro ruedas
n Medidores: nivel de combustible, horómetro
n Indicadores del sistema de alarma para el operador: restricción del filtro de OTRO
aire, salida del alternador, posabrazos levantado/operador fuera del asiento, n Recinto del motor trabable
temperatura del refrigerante del motor, presión del aceite de motor, activación
n Anticongelante de larga duración, -36 °C (-33 °F)
de las bujías, restricción del filtro hidráulico, temperatura del aceite hidráulico,
freno de estacionamiento conectado, sistema de emisiones del motor n Puntos de amarre de la máquina (6)
n Asiento de vinilo ajustable n Soporte del brazo de levantamiento
n Posabrazos abatible anatómico y ergonómico n Mirilla del nivel de aceite hidráulico
n Sistema de traba de control, cuando el operador deja el asiento o cuando n Mirilla del nivel de refrigerante del radiador
el posabrazos se levanta: el sistema hidráulico se desactiva, la transmisión n Botella de expansión del radiador
hidrostática se desactiva y el freno de estacionamiento se conecta n Manguera Cat ToughGuard™
n Cabina ROPS, abierta, abatible n Sistema auxiliar, sistema hidráulico, flujo continuo
n FOPS, nivel I n Servicio pesado, desconexiones rápidas de superficie plana con alivio
n Ventanas superior y trasera de presión integrado
n Alfombrilla n Anillo en D dividido para tender las mangueras de la herramienta a lo
n Espejo retrovisor interior largo del brazo de levantamiento izquierdo
n Tomacorriente de 12 voltios n Salida eléctrica, baliza
n Bocina n Limpieza de los bajos del vehículo
n Acelerador de mano (dial), electrónico n Ventilador proporcional a la demanda de velocidad variable
n Controles de la palanca universal ajustables

n Sistema de seguridad antirrobo con teclado de 6 botones
n Compartimiento de almacenamiento con red
ACCESORIOS OPTATIVOS
n Contrapesos externos n Pantalla avanzada: pantalla LCD a todo color de 5", sistema de seguridad de
n Baliza giratoria operadores múltiples avanzado, ajustes en pantalla para regular la respuesta
del implemento, la respuesta Hystat y el control de escurrimiento; lista para
n Calentador del bloque de motor de 120 V
la instalación de cámara de visión trasera
n Operación en frío del aceite hidráulico
n Pantalla avanzada: cámara de visión trasera incluida
n Pintura especial
n Herramienta de retorno a excavación y posicionador de la herramienta
n Batería de servicio pesado de 1.000 CCA
n Radio con Bluetooth y micrófono (AM/FM/receptor de banda meteorológica
n Product Link™, celular con puerto USB y conector de entrada auxiliar)
3
Minicargador 246D
Para obtener más información sobre los productos Cat, los servicios de los distribuidores y las soluciones de la industria, visite nuestro sitio ASHQ7130-01 (08-13)
web www.cat.com
(Traducción: 11-13)
© 2013 Caterpillar Inc. (LACD, AME, APD, CIS, Canada)
Todos los derechos reservados
Impreso en los EE.UU.
Los materiales y las especificaciones están sujetos a cambio sin previo aviso. Las máquinas que aparecen en las fotografías pueden incluir
equipos adicionales. Consulte a su distribuidor Cat para conocer las opciones disponibles.
CAT, CATERPILLAR, SAFETY.CAT.COM, sus respectivos logotipos, el color "Caterpillar Yellow" y la imagen comercial de "Power Edge", así como
la identidad corporativa y de producto utilizadas en la presente, son marcas registradas de Caterpillar y no pueden utilizarse sin autorización.
Cat ®
Hydraulic Hammers
H35Es, H45Es, H55Es, H65Es
H35E, H45E, H55E, H65E
Features:
Built for Your Convenience, Comfort Hydraulic hammers adjust automatically to flows and pressures of
Cat® Hydraulic hammers are designed for optimum performance your Cat carrier providing top performance and long service life.
and integration with your Cat compact construction equipment. Seal carrier provides maximum gas retention and reliable
They can also be utilized with non-Cat carriers. performance. New design incorporates innovative technology.
Plug & Perform. No adjustment to pressures or flows is Tri-suspension system on silenced models protects the power
necessary. Ports are positioned for convenient installation on cell and assures reliable operation.
your Cat carrier. Hoses are protected.
Built for Quick, Easy Maintenance
Hydraulic hammers with fully enclosed housings are silenced Grease point is ergonomically located at standing height
with a lower overall noise level for a quieter, safer job site. Side making it comfortable and easy to access.
plate constructed housings are also available.
Tool changes are simple and easily accomplished with common
Tri-suspension system on silenced models guides the power cell hand tools.
and gives manageable, smooth performance. The result is a
Power chamber and accumulator pressures can be checked and
hydraulic hammer that’s comfortable and responsive to operate.
charged while the hydraulic hammer is mounted on the machine.
Gas-fired operating cycle delivers consistent, reliable
Single bushing design is slip fit and field-replaceable. One piece
performance over time. Hydraulic hammers are reliable when
provides proper tool alignment.
breaking materials like non-reinforced concrete, asphalt and
cinder block. Cat hydraulic hammers are designed to rebuild easily, providing
lasting value for your hydraulic hammer investment.
Built for Performance, Lasting Value
Automatic shut-off protects the hydraulic hammer from blank Completely Cat®
firing, a key contributor to hydraulic hammer wear. Internal E Series Hydraulic Hammers bring together your performance,
stresses are reduced providing more productive hours of work. quality, and serviceability expectations alongside our design,
Hydraulic hammer is protected, regardless of operator skill manufacturing and logistics experience. E Series Hydraulic
level. Hammers are completely Cat: from the inside out.
Hydraulic hammer / Machine Compatibility

Skid steer and multi terrain loaders, mini-excavators and backhoe loaders. Contact your Cat dealer for specific machine configurations.
Model Machines
H35E/Es 301.8, 302.4
H45E/Es 301.8, 302.4, 302.5, 302.7
H55E/Es 216, 226, 232, 236, 242, 246, 247, 252, 256, 257, 259, 262, 277, 279, 287, 289, 297, 299, 302.5, 302.7, 303.5, 304, 305, 305.5, 306
H65E/Es 216, 226, 232, 236, 242, 246, 247, 252, 256, 257, 259, 262, 277, 279, 287, 289, 297, 299, 303.5, 304, 305, 305.5, 306, 307, 308, 416,
420, 422, 428, 430, 432, 434, 444
Americas South
Cat Hydraulic Hammers
Built for Your Convenience
Easy to Tune & Maintain —

Gas ports and valves are easy
to check and charge while the
hydraulic hammer is mounted
to the machine.
Fully Enclosed, Silenced

housing lowers overall
noise level for a quieter,
safer job site. Internal
Standing Height
power cell is protected.
Grease Point means
Designed and engineered
required maintenance
to eliminate stress points.
is comfortable and
easy to do.
Non-silenced, side plate housing models

are available.
Flat top Pin-on
Tools are heat-treated, matched to piston

diameter and mass to deliver full blow energy.
2 Cat H35Es–H65Es; H35E–H65E Hydraulic Hammers

Built for Quick & Easy Maintenance, Lasting Value
1 Tri-Suspension System – This unique suspension system

on the silenced models comprises the suspension
1A
jacket, the upper and lower buffers. Suspension aligns
the power cell and gives manageable, smooth performance.
1A
Upper & Lower Buffers – Buffers at both ends of the 4E
power cell absorb reflective forces, isolating them from
the machine. Result is quiet, reliable operation and
reduced operator fatigue. 4B
1B Suspension Jacket – The front head is isolated by the 3

two-piece suspension jacket, which dampens vibration
4D
and sound. A lower dBa allows the hydraulic hammer to
be used in urban and other noise restricted areas.
2 Auto Shut Off (ASO) – Instantly stops the piston when breaking 4A
through material. Prevents blank firing, a key contributor
to hydraulic hammer wear. Internal stresses are reduced,
providing more productive hours of work. Hydraulic hammer
is protected, regardless of operator skill level. 2
3 Plug & Perform – Designed for convenient installation on Cat 1B
machines.
3A
Ports positioned for hose protection – Improved routing
eliminates downtime from breakage.
3B 4C
No adjustment necessary for hydraulic pressures or flows.
Hydraulic hammer handles full auxiliary flow and pressure,
automatically adjusting to match your Cat machine. Hydraulic
1A
hammer over speeding and shortened service are prevented.
4 Simple, Elegant Design – 47% fewer parts (compared to previous
models) provides quick, easy maintenance and service.
4A
Single Piece Piston Sleeve replaces easily.
4B
Easy-to-remove Seal Carrier provides maximum gas retention and
reliable performance. New design incorporates innovative technology,
with five gas retention seals on the power chamber.
4C
Single Bushing Design is slip fit and field-replaceable. One piece provides
proper tool alignment (includes lower and upper bushing and thrust ring).
4D
Integral Accumulator on the H55E/Es and H65Es provides additional protection for the machine's
hydraulic system.
4E
Valve Body & Front Head – Power cell is efficiently designed, with only two major components.
They are held together by head bolts rather than tie rods. Bolts are simpler to install and service.
Cat H35Es–H65Es; H35E–H65E Hydraulic Hammers 3

Built to Your Specifications
Flat Top Models A B
D E
H35Es H35E H45Es H45E H55Es

Specifications
Recommended Carrier t 1.1 – 2.4 1.1 – 2.4 1.5 – 3.2 1.5 – 3.2 2.5 – 6
Weight Range (lb) (2,430 – 5,300) (2,430 – 5,300) (3,310 – 7,060) (3,310 – 7,060) (5,500 – 13,200)
Operating Weight Range* kg 125 – 130 125 – 130 145 – 250 145 – 250 260 – 345
(lb) (276 – 287) (276 – 287) (320 – 551) (320 – 551) (573 – 761)
Impact Frequency blows/min. 600 – 1,800 600 – 1,800 780 – 1,800 780 – 1,800 600 – 1,680
Energy Class J 407 407 542 542 813
(ft-lb) (300) (300) (400) (400) (600)
Rated Flow lpm 12 – 35 12 – 35 25 – 62 25 – 62 30 – 85
(gpm) (3.2 – 9.2) (3.2 – 9.2) (6.6 – 16) (6.6 – 16) (7.9 – 22)
Operating Pressure, kPa 16,500 16,500 17,000 17,000 16,500
maximum (psi) (2,393) (2,393) (2,465) (2,465) (2,393)
Dimensions
A Width mm 300 284 300 296 346
(in) (11.81) (11.17) (11.81) (11.65) (13.62)
B Length mm 311 345 311 345 451
(in) (12.22) (13.58) (12.22) (13.58) (17.76)
C Height mm 860 871 1,006 1,017 1,108
(in) (33.86) (34.29) (39.61) (40.04) (43.62)
D Tool Diameter, top mm 40 40 50 50 58
(in) (1.57) (1.57) (1.97) (1.97) (2.28)
E Tool Working Length mm 240 240 269 269 324
(in) (9.45) (9.45) (10.59) (10.59) (12.76)

Built to Your Needs
A B
Pin-on Models
C
C
D E
H55E H55E* H65Es H65E H65E*

Specifications
Recommended Carrier t 2.5 – 6 2.5 – 6 3 – 9 3 – 9 3 – 9
Weight Range (lb) (5,500 – 13,200) (5,500 – 13,200) (6,600 – 19,800) (6,600 – 19,800) (6,610 – 19,800)
Operating Weight Range* kg 250 – 340 220 – 315 315 – 390 305 – 380 260 – 355
(lb) (551 – 750) (485 – 695) (695 – 860) (673 – 838) (573 – 783)
Impact Frequency blows/min. 600 – 1,680 600 – 1,680 720 – 1,740 720 – 1,740 720 – 1,740
Energy Class J 813 813 1,085 1,085 1,085
(ft-lb) (600) (600) (800) (800) (800)
Rated Flow lpm 30 – 85 30 – 85 40 – 115 40 – 115 40 – 115
(gpm) (7.9 – 22) (7.9 – 22) (10 – 30) (10 – 30) (10 – 30)
Operating Pressure, kPa 16,500 16,500 16,500 16,500 16,500
maximum (psi) (2,393) (2,393) (2,393) (2,393) (2,393)
Dimensions
A Width mm 328 333 345 332 337
(in) (12.91) (13.09) (13.06) (13.07) (13.26)
B Length mm 445 344 451 445 453
(in) (17.52) (13.56) (17.76) (17.52) (17.83)
C Height mm 1,156 1,323 1,324 1,306 1,454
(in) (45.51) (52.08) (52.13) (51.43) (57.23)
D Tool Diameter, top mm 58 58 68 68 68
(in) (2.28) (2.28) (2.68) (2.68) (2.68)
E Tool Working Length mm 324 324 371 371 371
(in) (12.76) (12.76) (14.61) (14.61) (14.61)
* Pin-on model

Built for Your Construction & Demolition Projects...

Hydraulic hammers of this size excel at breaking cinder block, brick, asphalt and pavement extending the use of your smaller building
and construction equipment into site prep and light demolition work. Contact your local Cat dealer to see the complete line of Cat hy-
draulic hammers for your larger equipment. Tackle reinforced concrete and rock breaking for your heavy demolition, mining and quarry
projects.
APPLICATIONS Mini-Excavator
Skid Steer & Multi Terrain Loader
Backhoe Loader
H35E/Es H45E/Es H55E/Es H65E/Es
Construction
Site prep, Ground excavation Pipelines, municipalities
Landscaping Frozen ground
Asphalt cutting Driveways, roads
Compaction Municipalities
Demolition
Concrete Light Sidewalks, driveways
Standard Reinforced concrete 3"-20"
Masonry Cinder block, brick Walls
Pavement Asphalt breaking Driveways, roads
Concrete, composite Roads
Metallurgical
Cleaning Refractory linings in
furnaces
PRODUCTIVITY RATES
Production rates listed are for an 8-hour shift. They are for general
estimation purposes only. Actual working results may vary.
Non-Reinforced
Concrete
Hydraulic Hammer Model m3 yd3
H35E/Es 6–12 (8–16)
H45E/Es 8–18 (10–23)
H55E/Es 14–23 (18–30)
H65E/Es 45–90 (34–69)

…with the Tools You Need to Get the Job Done
Chisel (C) Moil (M) Spade (S) Compacting Plate (CP)

Use for general breaking, Select for making holes, Use for general breaking and Perfect when you need to
demolition, asphalt cutting and breaking light, reinforced asphalt cutting. compact soil.
demolition of concrete or brick concrete and general breaking
walls. and demolition.
H35E/Es H45E/Es H55E/Es H65E/Es

Road building / construction
Breaking of road surface C, M, S C, M, S C, M, S C, M, S
Asphalt cutting C, S C, S C, S C, S
Demolition of bridges C, M C, M C, M C, M
Compacting soils CP CP CP CP
Making holes (for traffic signs, lamp posts) M M M M
Breaking of frozen ground C, M, S C, M, S C, M, S C, M, S
Demolition / housing development
Demolition of concrete walls, roofs, floors C, M C, M C, M C, M
Demolition of light, reinforced concrete (<20") M M M M
Brick walls C, M C, M C, M C, M
Separating rebar from concrete (for recycling) C, M C, M C, M C, M
Metallurgical applications
Breaking of refractory linings in furnaces C, M C, M C, M C, M

For more information on the variety

of Work Tool attachments available
contact your local Cat dealer.
For more complete information on Cat products, dealer services, and industry solutions, visit us on the web at GEHH2204 (08-13)
www.cat.com Replaces YEKN0350
©2013 Caterpillar
All Rights Reserved
Materials and specifications are subject to change without notice. Featured machines in photos may include additional
equipment. See your Cat dealer for available options.
CAT, CATERPILLAR, their respective logos, “Caterpillar Yellow,” and the POWER EDGE trade dress, as well as
corporate and product identity used herein, are trademarks of Caterpillar and may not be used without permission.
Cat ®
Backhoes
Skid Steer Loaders
Multi Terrain Loaders
Compact Track Loaders
Cat® Backhoes are used for digging footings, drainage “Best-in-Class” comfort
ditches, utility trenching, backfilling and maintaining slopes Operators can dig, excavate, side-shift and reposition
and embankments in a variety of construction, industrial and the machine and backhoe without ever leaving the seat.
landscape settings. When paired with Cat Hammers, the Operators can work with little fatigue because the cab
backhoes are ideal for demolishing concrete. Equipped with a offers safety, comfort and cover from extreme
thumb, they can be used for handling brush and bulky objects, temperatures and inclement weather conditions.
such as rocks and stumps. With an auger, they do extremely
well at drilling holes for fence posts, trees and shrubs. Manual side-shift
The BH150 is 736.6 mm (26 in) from left to right for
Features: maximum visibility. The BH160 provides 889 mm (35 in)
Productivity and maneuverability of side-shift from left to right. Side-shift provides the
In-cab operation increases productivity by reducing ability to dig close to walls, exposing brick ledges,
the amount of time required to reposition compared to backfilling and widening trenches.
traditional skid steer loader backhoes, allowing for faster
cycle times than competitive units. The compact package Optional auxiliary hydraulic lines
of the machine and backhoe allows the operator to Optional auxiliary hydraulic lines provide auxiliary flow
maneuver more easily in confined areas and leaves to the end of the stick to operate 303 Mini Hydraulic
more trailer space for other Cat Work Tools. Excavator hammers, augers, ditch cleaning buckets,
thumbs, and vibratory plate compactors.
Compatibility
Model Machines
BH150 216B, 226B, 232B, 242B, 247B, 257B
BH160 236B, 252B, 246C, 256C, 262C, 272C, 277C, 287C, 297C, 279C, 289C, 299C
Model Work Tools

BH150/BH160 Buckets:
Digging: 300 mm (12 in), 400 mm (16 in), 460 mm (18 in), 500 mm (20 in), 600 mm (24 in), 750 mm (30 in)
Heavy Duty: 304 mm (12 in), 406 mm (16 in), 457 mm (18 in), 508 mm (20 in), 609 mm (24 in), 762 mm (30 in)
Ditch Cleaning: 1000 mm (39 in), 1200 mm (47 in), 1400 mm (55 in)
Tilting Ditch Cleaning: 1200 mm (47 in)
Augers: A14B, A19B
Thumb: 3 ton
Vibratory Plate Compactor: CVP16
Hammers: H55Ds, H65Ds
Quick Coupler: 3 ton
Cat Backhoes
Specifications
H
H
G
G
EE KK
FF LL
N
N 135 mm
135 mm
(5 in)
in)
260 mm
260 mm
(10
(10 in)
D
D
CC
BB A
A
610mm
610 mm
(2(2ft)
ft)
2438 mm
2438 mm
(8
(8 ft)
BH150 BH160
A Digging depth maximum mm (in) 3074 (121) 3074 (121)
B Digging depth 610 mm (2 ft) mm (in) 3040 (120) 3040 (120)
C Digging depth 2438 mm (8 ft) mm (in) 2593 (102) 2593 (102)
D Straight wall digging depth mm (in) 2064 (81) 2064 (81)
E Overall operating height mm (in) 3442 (136) 3442 (136)
F Loading height mm (in) 2147 (85) 2147 (85)
G Loading reach mm (in) 1628 (64) 1628 (64)
H Reach from swing pivot at ground mm (in) 3955 (156) 3955 (156)
K Overall length mm (in) 2776 (109) 2936 (116)
Stabilizer spread operating position mm (in) 1716 (68) 1868 (74)
Total side-shift travel mm (in) 822 (32) 974 (38)
Swing arc 180° 180°
Bucket rotation 192° 192°
Bucket breakout force kg (lb) 3241 (7,146) 3241 (7,146)
Stick breakout force kg (lb) 1560 (3,439) 1560 (3,439)
Transport
L Transport height mm (in) 2336 (92) 2336 (92)
N Boom pivot height mm (in) 425 (17) 425 (17)
Transport width mm (in) 2008 (79) 2008 (79)
Transport length (with 18 in bucket) mm (in) 747 (29) 747 (29)
Ground clearance mm (in) 85.7 (3.4) 85.7 (3.4)
Operating weight kg (lb) 1023 (2,256) 1047 (2,309)
For more complete information on Cat products, dealer services, and industry solutions, visit us on the web at AEHQ5844-01 (8-08)
www.cat.com
Replaces AEHQ5844
© 2008 Caterpillar
All Rights Reserved
Printed in U.S.A.
Materials and specifications are subject to change without notice. Featured machines in photos may include
additional equipment. See your Caterpillar dealer for available options.
CAT, CATERPILLAR, SAFETY.CAT.COM, their respective logos, “Caterpillar Yellow,” and the POWER EDGE
trade dress, as well as corporate and product identity used herein, are trademarks of Caterpillar and may
not be used without permission.

Minicargador Cat

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Minicargador Cat

Cargado por

Copyright:

Formatos disponibles

Lima, Miércoles, 13 de Septiembre del 2017

Atención: Sr(a). MARIA LOPEZ

Asunto: Propuesta Técnica Comercial Producto / Solución

Nos es grato saludarlos y presentarles nuestra propuesta, la cual consideramos

MINICARGADOR MARCA CATERPILLAR MODELO 246D

El contenido del presente documento es el siguiente:

De requerirse una mayor asesoría o ampliación de detalles, estamos a su disposición

Sin otro particular, se despide de ustedes,

JUAN JOSE RODRIGUEZ BELLIDO

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

Esta propuesta incluye los siguientes ítems:

MINICARGADOR MARCA CATERPILLAR MODELO 246D

HERRAMIENTA PARA MINICARGADOR MARCA CATERPILLAR MODELO

HERRAMIENTA PARA MINICARGADOR MARCA CATERPILLAR MODELO

TOTAL 81,420.00 272,757.00

* El precio de venta en soles es referencial y ha sido calculado utilizando el tipo de

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

Condiciones Específicas: Entrega y Forma de Pago

Condiciones Específicas: Entrega y Forma de Pago

Equipo BRAZO EXCAVADOR

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

Equipo MARTILLO HIDRAULICO

Consultas JUAN JOSE RODRIGUEZ BELLIDO

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

Capacidades de llenado de servicio

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

BRAZO EXCAVADOR BH160

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

MARTILLO HIDRAULICO H55E

Miniexcavadoras, minicargadores y cargadores todoterreno

Visítanos en www.clubunimaq.com.pe y accede a exclusivos beneficios. Búscanos en Facebook: www.facebook.com/UnimaqPeru

Para atención de consultas, quejas y reclamos, comunicarse con:

n Asiento de vinilo ajustable n Soporte del brazo de levantamiento

n Posabrazos abatible anatómico y ergonómico n Mirilla del nivel de aceite hidráulico

n Bocina n Limpieza de los bajos del vehículo

n Acelerador de mano (dial), electrónico n Ventilador proporcional a la demanda de velocidad variable

n Controles de la palanca universal ajustables

Hydraulic hammer / Machine Compatibility

Built for Your Convenience

Easy to Tune & Maintain —

Fully Enclosed, Silenced

Non-silenced, side plate housing models

Flat top Pin-on

Tools are heat-treated, matched to piston

2 Cat H35Es–H65Es; H35E–H65E Hydraulic Hammers

Built for Quick & Easy Maintenance, Lasting Value

1 Tri-Suspension System – This unique suspension system

1B Suspension Jacket – The front head is isolated by the 3

Cat H35Es–H65Es; H35E–H65E Hydraulic Hammers 3

Built to Your Specifications

Flat Top Models A B

H35Es H35E H45Es H45E H55Es

4 Cat H35Es–H65Es; H35E–H65E Hydraulic Hammers

n Asiento de vinilo ajustable n Soporte del brazo de levantamiento

n Posabrazos abatible anatómico y ergonómico n Mirilla del nivel de aceite hidráulico

n Bocina n Limpieza de los bajos del vehículo

n Acelerador de mano (dial), electrónico n Ventilador proporcional a la demanda de velocidad variable

n Controles de la palanca universal ajustables
