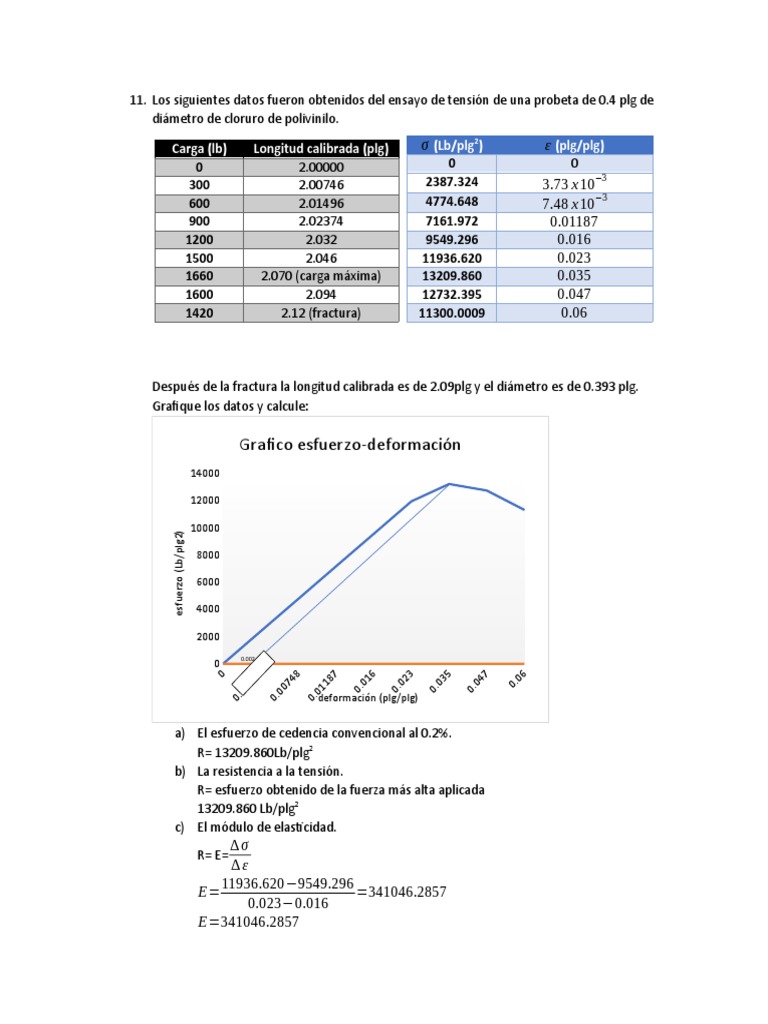

11. Los siguientes datos fueron obtenidos del ensayo de tensión de una probeta de 0.

4 plg de
diámetro de cloruro de polivinilo.

Carga (lb) Longitud calibrada (plg) σ (Lb/plg2) ε (plg/plg)

0 2.00000 0 0
300 2.00746 2387.324 3.73 x 10−3
600 2.01496 4774.648 7.48 x 10−3
900 2.02374 7161.972 0.01187
1200 2.032 9549.296 0.016
1500 2.046 11936.620 0.023
1660 2.070 (carga máxima) 13209.860 0.035
1600 2.094 12732.395 0.047
1420 2.12 (fractura) 11300.0009 0.06

Después de la fractura la longitud calibrada es de 2.09plg y el diámetro es de 0.393 plg.

Grafique los datos y calcule:

Grafico esfuerzo-deformación
14000

12000

10000
esfuerzo (Lb/plg2)

8000

6000

4000

2000
0.002
0
0 3 8 87 16 23 5 7 06
37 74 11 .0 .0 03 04 0.
.0
0
.0
0 0 0 0 0. 0.
0 0 0.deformación (plg/plg)

a) El esfuerzo de cedencia convencional al 0.2%.

R= 13209.860Lb/plg2
b) La resistencia a la tensión.
R= esfuerzo obtenido de la fuerza más alta aplicada
13209.860 Lb/plg2
c) El módulo de elasticidad.
∆σ
R= E=
∆ε
11936.620−9549.296
E= =341046.2857
0.023−0.016
E=341046.2857
 d) La elongación.
2.09−2.00000
%elongación= x 100=4.5
2.00000
%elongación¿ 4.5 %
e) La reducción en área.
π (0.4 )2 π (0.393)2
−
4 4 0.12566−0.12130
%reducción= 2
= x 100=3.46 %
π (0.4 ) 0.12566
4
%reducción= 3.46%
f) El esfuerzo ingenieril a la fractura.
R= 11300.0009 Lb/plg2
g) El esfuerzo real a la fractura.
4 ( 1420 )
R= σr ( fractura )= =4600.50 Lb/ plg2
π ( 0.393 )
h) El módulo de resilencia.
13209.860(0.035)
R= Er= =231.1725 Lb / plg 2
2
12. Los datos siguientes fueron obtenidos a partir del ensayo de tensión de una probeta de
12mm de diámetro de magnesio.

Carga (N) Longitud calibrada (mm) σ (Pa) ε (mm/mm)

0 30.0000 0 0
5000 30.0296 44209.707 9.86 x 10−4
10000 30.0592 88419.413 1,973 x 10−3
15000 30.0888 132629.119 2.96 x 10−3
20000 30.15 176838.826 5 x 10−3
25000 30.51 221048.532 0.017
26500 30.90 234311.444 0.03
27000 31.50 (carga máxima) 238732.415 0.05
26500 32.10 234311.444 0.07
25000 32.79 (fractura) 221048.532 0.093

Después de la fractura, la longitud calibrada es de 32.61mm y el diámetro es de 11.74mm.

grafique los datos y calcule:
 Gráfico esfuerzo-deformación
300000

250000

200000
esfuerzo (Pa)

150000

100000

50000

0
0 86 73 96 5 7 03 05 07 3
9 9 02 00 01 0. 0. 0. 09
00 01 .0 0. 0. 0.
0 .0 0 .0 0

deformación (mm/mm)

a) El esfuerzo de cedencia convencional al 0.2%.

R= 238732.415Pa
b) La resistencia a la tensión.
R= 238732.415Pa
c) El módulo de elasticidad.
σ 88419.413 Pa
E= = =4.48147 x 10 10
ε 1,973 x 10−3
d) La elongación.
32.61mm−30 mm
%elongación= x 100=8.7 %
30 mm
e) La reducción en área.
1.13097 x 10−4 m 2−1.08249 x 10−4 m 2
%reducción= x 100=3.70 %
1.13097 x 10−4 m2
f) El esfuerzo ingenieril a la fractura.
R= 221048.532Pa
g) El esfuerzo real a la fractura.
4 ( 25000 N )
σr ( fractura )= =230947855.3 Pa
π ( 0.01174 )2
h) El módulo de resilencia.
238732.400 Pa(0.048)
Er= =5729577.6 Pa
2
 13. Los datos siguientes fueron obtenidos a partir del ensayo de tensión de una probeta de
20mm de diámetro de un hierro fundido dúctil.

Carga (N) Longitud calibrada (mm) σ (Pa) ε (mm/mm)

0 40.0000 0 0
25000 40.0185 79600 4.625 x 10−4
50000 40.0370 159200 9.25 x 10−4
75000 40.0555 238800 1.3875 x 10−3
90000 40.20 286500 5 x 10−3
105000 40.60 334250 0.015
120000 41.56 382000 0.03 9
131000 44.00 (carga máxima) 417000 0.1
125000 47.52 (fractura) 398000 0.188

Después de la fractura, la longitud calibrada es de 47.42mm y el diámetro es de 18.33mm.

grafique los datos y calcule:

Gráfico esfuerzo-deformación
450000
400000
350000
300000
250000
esfuerzo (Pa)

200000
150000
100000
50000
0
0 25 25 75 5 5 9 1 8
6 9 8 00 01 03 0. 18
04 00 13 0. 0. 0. 0.
00 0.
0 00
0. 0.

deformación (mm/mm)

a) El esfuerzo de cedencia convencional al 0.2%.

R= 398000Pa
b) La resistencia a la tensión.
R= 417000Pa
c) El módulo de elasticidad.
σ 286500 P a
E= = −3
=5.73 x 1010 Pa
ε 5 x 10
d) La elongación.
 47.42 mm−4 0 mm
%elongación= x 100=18.55 %
4 0 mm
e) La reducción de área.
0.01570 m2−0.01439 m2
%reducción= x 100=8.34 %
0.01570 m2

f) El esfuerzo ingenieril a la fractura.

R= 398000Pa
g) El esfuerzo real a la fractura.
4 ( 125000 N )
σr ( fractura )= =473.691 Pa
π (18.33 mm )2

h) El módulo de resilencia.
390000 Pa( 0.044)
i) Er= =8580 Pa
2
