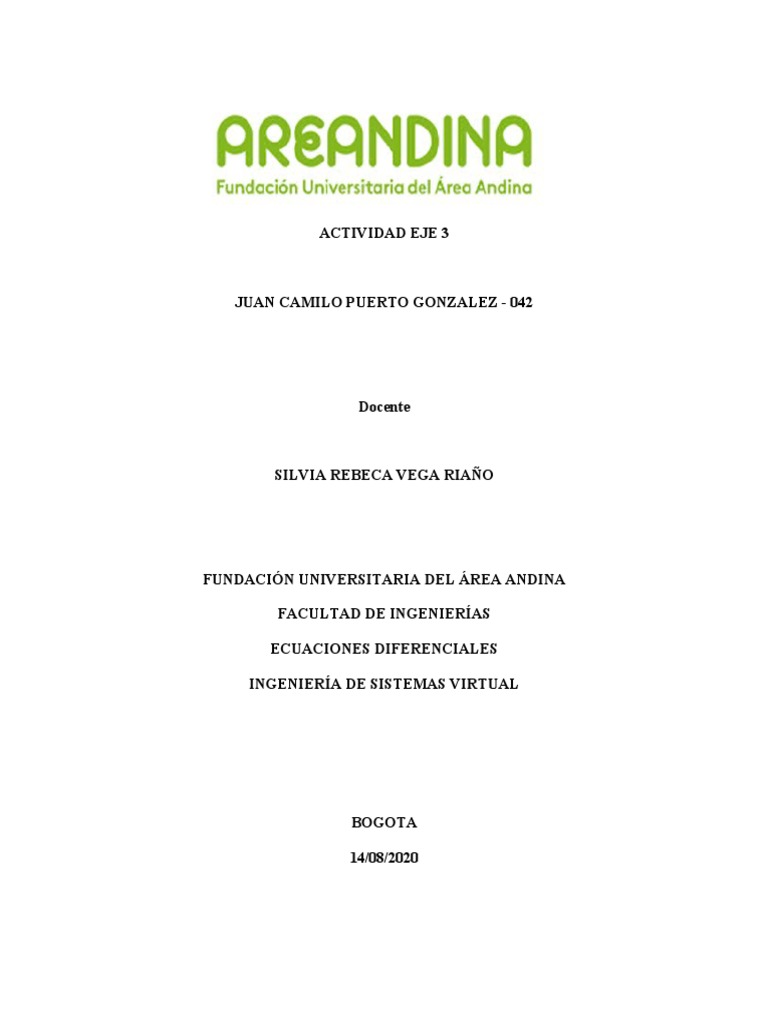

ACTIVIDAD EJE 3

JUAN CAMILO PUERTO GONZALEZ - 042

Docente

SILVIA REBECA VEGA RIAÑO

FUNDACIÓN UNIVERSITARIA DEL ÁREA ANDINA

FACULTAD DE INGENIERÍAS

ECUACIONES DIFERENCIALES

INGENIERÍA DE SISTEMAS VIRTUAL

BOGOTA

14/08/2020
 Objetivo

Aplica las ecuaciones diferenciales de primer y segundo orden en 2 contextos: movimiento

y circuitos eléctricos, por medio de la presentación de un informe con diagramas,
esquemas, tablas y gráficos.
Introducción
En muchas disciplinas del conocimiento, y por supuesto en Ingeniería, existen una gran
variedad de situaciones y problemas en los cuales se desea conocer un elemento variable a
partir de su coeficiente de variación, es decir, es necesario saber cómo varía dicho elemento
en función de una o varias variables. El propósito es determinar una función desconocida
mediante datos relacionados por una ecuación que contiene, por lo menos, una de las
derivadas de la función desconocida. Los principios y leyes científicas que resultan de la
experimentación se expresan en ecuaciones matemáticas. Los Modelos Matemáticos son la
idealización del problema físico con el que nos encontramos y las ecuaciones diferenciales
la forma de representarlos de manera simplificada. Cada modelo matemático es una
aproximación a la realidad del problema físico, su aproximación y uso del modelo sólo
depende de los criterios impuestos a cada problema para su resolución. Si la intuición o la
evidencia del experimento coinciden con los resultados obtenidos por medio del modelo
podremos determinar cuan útil es ese modelo. Las ecuaciones diferenciales ya formuladas
deben ser resueltas, sujetas a condiciones obtenidas del problema para determinar la
incógnita o incógnitas involucradas, que en este caso son funciones de variable real. Los
procedimientos usados pueden producir una solución exacta o soluciones aproximadas por
medio del uso de cálculos numéricos con el uso de las tecnologías de la comunicación y la
información.
Problema propuesto situación 1

Una masa de m gramos cae verticalmente hacia abajo, bajo la influencia de la gravedad,
partiendo del reposo, siendo despreciable la resistencia del aire.
Usted debe realizar las siguientes etapas del problema:

1. Explicar las condiciones asociadas que describen el movimiento.

2. Formular la ecuación diferencial referente al problema.
3. Resolver la ecuación diferencial

Diagrama de fuerzas Figura 2 Fuente. Propia

𝐴: 𝑝𝑜𝑠𝑖𝑐𝑖ó𝑛 𝑑𝑒 𝑙𝑎 𝑚𝑎𝑠𝑎 𝑚 𝑒𝑛 𝑒𝑙 𝑡𝑖𝑒𝑚𝑝𝑜 𝑡 = 0.

𝑃𝑖 ∶ 𝑙𝑎 𝑝𝑜𝑠𝑖𝑐𝑖ó𝑛 𝑑𝑒 𝑚 𝑒𝑛 𝑐𝑢𝑎𝑙𝑞𝑢𝑖𝑒𝑟 𝑡𝑖𝑒𝑚𝑝𝑜 𝑝𝑜𝑠𝑡𝑒𝑟𝑖𝑜𝑟 𝑡.

Sus soluciones son:

 En cualquier problema de física que involucre cantidades vectoriales tales como fuerza,
desplazamiento, velocidad y aceleración, las cuales necesariamente requieren un
conocimiento de dirección, es conveniente establecer un sistema de coordenadas, junto
con la asignación de direcciones positivas y negativas. En este ejemplo observamos que la
variación se realiza respecto del eje x.

Desarrollo:

fuerza del peso es:

la masa cae desde el reposo vemos que V = 0 cuando t = 0, ó en otras palabras V0 = 0

Nuestra formulación matemática es el problema de valor inicial:

Aquí tenemos una ecuación de primer orden y su condición requerida. Otra manera de
formular el problema es escribir:

En tal caso tenemos una ecuación de segundo orden en las variables x y t, y necesitamos
dos condiciones para determinar x. Una de ellas es ó en.
La segunda puede obtenerse al notar que en (puesto que escogimos el origen de nuestro
sistema de coordenadas en. La formulación matemática es:

Resolviendo la ecuación demencial dv / dt = g por variables separables tendremos:

v = g.t + C1 Puesto que v0 = 0 cuando t = 0 ,C1 = 0 lo cual quedaría:
v = gt , esto es dx/dt = g.t, otra integración produce:

Como que v0 = 0 cuando t = 0 , C2 = 0 lo cual quedaría:

Como una aplicación, supóngase que deseamos conocer dónde está el objeto después de 2
seg. Entonces, por el sistema C.G.S

Por el sistema P.L.S.

Para encontrar la velocidad después de 2 segundos escribimos (en el sistema P.L.S).

Problema propuesto situación 2
Considere un circuito eléctrico consistente en una fuente de voltaje 𝐸 (batería o generador),
una resistencia 𝑅, y un inductor 𝐿, conectados en serie como se muestra en la figura

Adoptamos una convención: la corriente fluye del lado positivo de la batería o generador a
través del circuito hacia el lado negativo.
Por la ley de Kirchhoff, la fuerza electromotriz, 𝐸, es igual a la caída de voltaje a través del
inductor, más la caída de voltaje a través de la resistencia, 𝑅𝐼, tenemos como la ecuación
diferencial requerida para el circuito:
Usted debe realizar las siguientes etapas del problema:
1. Explicar las condiciones asociadas que describen el circuito.
2. Formular la ecuación diferencial referente al problema.
3. Resolver la ecuación diferencial.

Desarrollo:

La corriente en el resistor acaba de brincar de a , por lo que el voltaje cambia

instantáneamente a v(0+) = I0 R.

Una vez que la respuesta final se ha establecido, i(t) y v(t) y se ven así:
Para describir el resistor, usamos la ley de Ohm: vR = iR

Para describir el inductor, usamos su ecuación i - v :

Modelar el circuito
Podemos escribir la ley de voltaje de Kirchhoff comenzando en la esquina superior
izquierda del esquema y recorriéndolo en el sentido opuesto a las manecillas del reloj:

Esta es la ecuación diferencial que modela el circuito.

Justo como lo hicimos con el circuito RC, intentamos con una función exponencial con
parámetros ajustables, K y s.

t es el tiempo
i(t) es la corriente como función del tiempo.
K y s son constantes que debemos determinar.
K es un término de amplitud que escala la corriente hacia arriba o hacia abajo.
s debe tener unidades de 1/t, de tal manera que tengamos un exponente adimensional.
Sustituyamos nuestra propuesta de solución en la ecuación diferencial y veamos si
funciona:

Calculemos la derivada en el primer término:

Sustituyamos la derivada en la ecuación diferencial:

Ahora podemos factorizar el término común K e st.

Esta ecuación describe nuestro circuito con la solución propuesta i(t).

La tercera forma en que podemos satisfacer la ecuación es tomar sL + R = 0, que es mas

interesante. Esta ecuación se satisface así:

Así, hemos determinado el valor de , y nuestra función de corriente se ve como:

El último paso es determinar K , el factor de amplitud. Para lograrlo, usamos las

condiciones iniciales. En el instante en que abrimos el interruptor, sabíamos el valor de la
corriente. Para encontrar K, sustituimos todo lo que sabemos para t = 0+; en ese instante, la
corriente era i (0+) = I0.
Todo listo! Encontramos una función y dos constantes que verifican la ecuación. Hemos
determinado la corriente para todo el tiempo posterior a la apertura del circuito.
La solución general para la respuesta natural de un circuito RL es,

Podemos obtener el voltaje por medio de la ley de Ohm:

Conclusiones
La presentación de este trabajo tiene como fin presentar una forma diferente la solución de
las ecuaciones diferenciales con factor lineal de la leyes de movimiento de newton
combinando problemas de crecimiento decrecimiento y circuitos eléctricos haciendo el uso
de las leyes de ohm evitando procesos mas extensos
