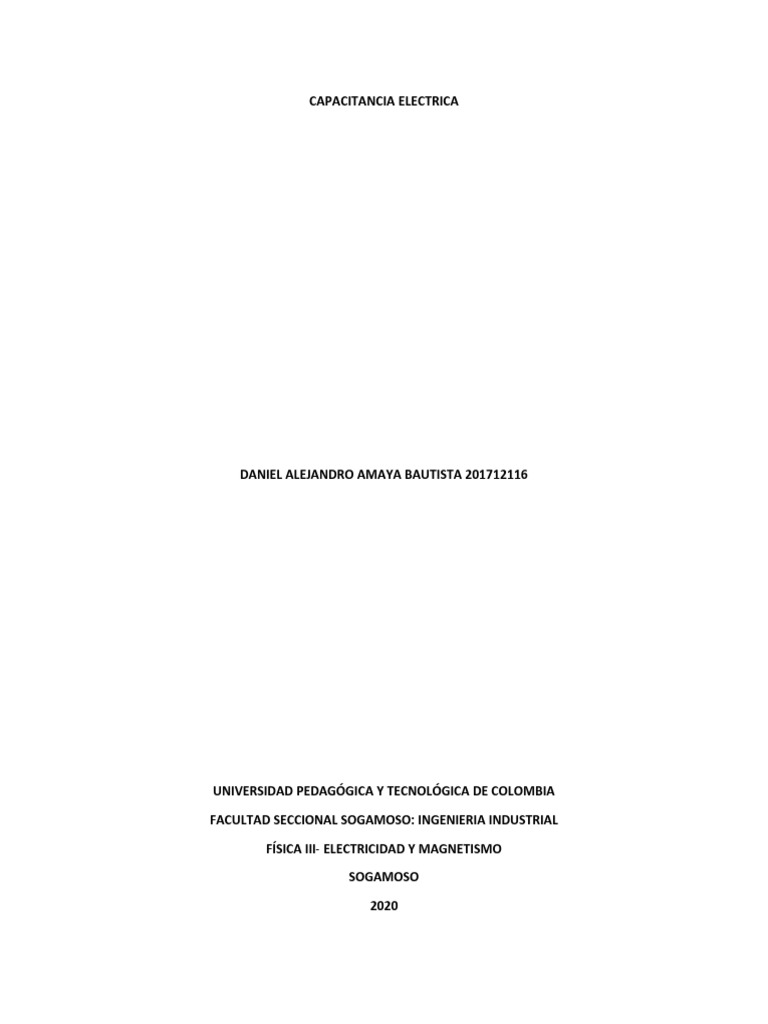

CAPACITANCIA ELECTRICA

DANIEL ALEJANDRO AMAYA BAUTISTA 201712116

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

FACULTAD SECCIONAL SOGAMOSO: INGENIERIA INDUSTRIAL

FÍSICA III- ELECTRICIDAD Y MAGNETISMO

SOGAMOSO

2020
 CAPACITANCIA ELECTRICA

DANIEL ALEJANDRO AMAYA BAUTISTA 201712116

TALLER

TRABAJO PRESENTADO AL PROFESOR: JORGE ELIECER SIERRA ALVAREZ

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

FACULTAD SECCIONAL SOGAMOSO: INGENIERIA INDUSTRIAL

FÍSICA III- ELECTRICIDAD Y MAGNETISMO

SOGAMOSO

2020
IDEAS DEL VIDEO
Las baterías son la forma más usual de acumulación de energía.
Las baterías permiten el almacenamiento mediante la creación de componentes químicos
que pueden reaccionar en una solución acida liberando electrones.
Un condensador es un componente eléctrico cuya función es almacenar carga eléctrica en
cantidades limitadas.
La energía almacenada por un condensador se puede utilizar en ocasiones puntuales como
fuente de energía alterna.
La estructura básica de un condensador consiste en dos placas conductoras separadas
entre sí por un dieléctrico
En estado neutro las dos placas de un capacitor tienen el mismo número de electrones
libres
Cuando un capacitor se conecta en un circuito con una resistencia se liberan electrones de
una placa que se almacenan en la otra
El movimiento de electrones cesa cuando el voltaje del capacitor es igual al de la fuente
Si el capacitor se desconecta de la fuente, retendrá la carga almacenada durante un largo
tiempo
Los capacitores polarizados se conectan al circuito respetando el sentido de la corriente
Los condensadores unipolares tienen una capacitada bastante menor a la de los
polarizados

PREGUNTAS DE REPASO
26.1) Comente varios factores que limitan la capacidad de un capacitor para almacenar carga.

Superficie de las placas: La capacitancia de un capacitor es directamente proporcional al

área de sus placas.
Distancia entre las placas: la capacitancia de un capacitor es inversamente proporcional a
la distancia entre las placas.
Material dieléctrico: la capacitancia se modifica al utilizar distintos materiales como
dieléctricos.

26.2) Se bombea aire de un depósito de metal a otro, esto crea un vacío parcial en uno de ellos y
alta presión en el otro al quitar la bomba la energía potencial se almacena. La energía es
liberada si los dos depósitos vuelven a conectarse entre sí y ambos llegan a estar a la misma
presión. ¿en qué forma se asemeja la carga y descarga de un condensador este ejemplo
mecánico?

Este ejemplo es similar a la carga y descarga de un condensador debido a que este puede
retener cierta cantidad de energía almacenada decido al paso de electrones por él y
cuando se interrumpe el circuito este los mantiene almacenados, pero, cuando el circuito
vuelve a completarse este condensador vuelve a transmitir la energía hasta que entre en
equilibrio.

26.3) Con frecuencia se ve que saltan chispas de las correas de impulsión de cuero de las
maquinas. Explique por qué.
 El cuero tiene excesos de carga negativa y funciona como polo a tierra y estando cerca de
cargas positiva produce una fuga o escape de cargas fuertes que rompen la resistencia del
aire.

26.4) La botella de Leyden es un capacitor que está formado por una botella de vidrio recubierta
en su parte interior y exterior por láminas delgadas de estaño, tal como se muestra en la figura.
Se hace contacto con el recubrimiento del interior por medio de una cadena metálica que está
conectada a la barra metálica central. Tomando como referencia la figura, explique en qué
forma se carga el capacitor. ¿Cuál es la función del alambre conectado a tierra? ¿qué propósito
tiene el vidrio?

La botella de Leyden se carga haciendo comunicar una de las armaduras con el suelo y la
otra con un manantial eléctrico; para lo cual se coge con la mano por la armadura exterior
y se presenta la interior a la máquina eléctrica, pues se acumula entonces el fluido.
El alambre conectado a Tierra tiene la función de desviar la carga excedente y evitar que
alguien entre en contacto con esta.
El vidrio funciona como dieléctrico entre las dos láminas de estaño para que no entren en
contacto.

26.5) ¿Se puede considerar que un rayo es la descarga de un condensador? Explique su

respuesta.

Si, esto debido a que podemos considerar a las nubes como un condensador que retiene energía y
llegado un punto donde se encuentran muy cargadas estas liberan esa energía y es allí cuando se
produce el rayo.

26.6) Comente la siguiente afirmación: la permisividad es la medida de la facilidad con la que un

dieléctrico permite el establecimiento de líneas de campo eléctrico dentro del propio dieléctrico.

En el campo de los Capacitores o Condensadores se tiene a la Permisividad que es una

constante intrínseca del dieléctrico que se introduzca entre las placas del capacitor.
Es entonces el dieléctrico el que tiene la capacidad de dejar que las líneas de campo
eléctrico que se establecen entre las placas o terminales del capacitor atraviesen el campo
en concordancia con el dieléctrico de manera de aumentar o disminuir la capacitancia del
dispositivo almacenador de energía en forma de campo eléctrico.

26.7) Un dieléctrico con mayor permisividad da lugar al almacenamiento de mayores cantidades

de carga. Explique esta situación.

Ya que la permisividad eléctrica es el parámetro físico de los materiales que describe

cuánto son afectados por un campo eléctrico, entonces al tener una mayor permisividad,
esto le permitirá al dieléctrico soportar una mayor cantidad de carga sin que la magnitud
del campo eléctrico supere la resistencia dieléctrica.

26,8) Establezca la diferencia entre la rigidez dieléctrica de un material y su constante

dieléctrica. ¿Qué parte desempeña cada una en el diseño de un condensador?

A) Rigidez dieléctrica: es el valor límite de la intensidad del campo eléctrico en el cual un

material pierde su propiedad aisladora.
 La constante dieléctrica K para un material particular se define como la razón de la
capacitancia C de un capacitor de acuerdo con el material que hay entre sus placas a la
capacitancia Co en el vacío.

B). ¿Qué papel desempeñan en el diseño de un capacitor?

Los dieléctricos se utilizan en la fabricación de condensadores, para que las cargas
reaccionen. En el diseño de un condensador, aplica porque el efecto de la constante
dieléctrica se manifiesta en la capacidad total de un condensador eléctrico. Cuando entre
los conductores cargados o paredes que lo forman se inserta un material dieléctrico
diferente del aire (cuya permisividad es prácticamente la del vacío) la capacidad de
almacenamiento de la carga del condensador aumenta.

26.9) El termino voltaje de ruptura se usa a menudo en electrónica en relación con los
condensadores. ¿Cómo definiría usted ese término? ¿en qué aspectos se distingue la rigidez
dieléctrica?

Este término se define como la máxima diferencia de potencial que será posible aplicar a
través del material, si se rebasa el material será conductor.
Se distingue la rigidez dieléctrica porque esta es el valor límite de la intensidad del campo
eléctrico en el cual un material pierde su propiedad aislante y pasa a ser conductor.

26.10) Si dos cargas puntuales están rodeadas por un dieléctrico. ¿aumentará o disminuirá la
fuerza que cada una ejerce sobre la otra?

Un dieléctrico es una sustancia aislante. Evita el paso de la corriente a través de espacio

que llena. De esa manera disminuye el campo eléctrico.

C2
26.11) La unidad de permisividad es el . Demuestre que la permisividad puede expresarse
N m2
como farad por metro.

2 2
C C C As F
2
= = = =
Nm ( Nm)m Vm Vm m

DIELECTRICOS Y CAPACITORES

Los capacitores evitan que se toquen las placas de metal lo cual es importante porque si
las placas se tocan entre sí no se podría almacenar la carga.
El colocar un material no conductor entre dos placas va a aumentar la capacitancia
El nombre que se le da a aquel material no conductor que se coloca entre las capas
metálicas de un conductor se llama dieléctrico.
En un Capacitor la relación carga / tensión es constante y se llama CAPACITANCIA, y su
unidad es el Faradio.
Los dispositivos que almacenan cargas eléctricas se denominan CAPACITORES.

ELECTROMAGNETISMO

Michael Faraday ayudó en la invención de la lámpara de los mineros, esto influyó en la

disminución de frecuentes explosiones en las minas de carbón.
Faraday escribió un libro icónico el cual fue “texto de métodos experimentales para
laboratorio de química.
Faraday fue el fundador de la electroquímica.
En 1820 se descubrió que la electricidad produce magnetismo.
Faray concluyó que el magnetismo también produce electricidad, esto por el pensamiento
de la naturaleza simétrica.
Faraday inventó la Jaula de Faraday en 1836. Se trata de un espacio cerrado que impide
que el campo electrostático influya en lo que esté contenido dentro.
Faraday fue designado asistente de química de la Royal Institution, el 1 de marzo de 1813.
Faraday descubrió la rotación del plano de polarización de la luz.
Faraday es también responsable del descubrimiento de las leyes de la electrólisis y de
introducir términos como ánodo, cátodo, electrodo e ion, propuestos en gran parte por
William Whewell.
Faraday propuso que la fuerza electromagnética podía extenderse en el espacio vacío
alrededor de un conductor.
Ejercicios
