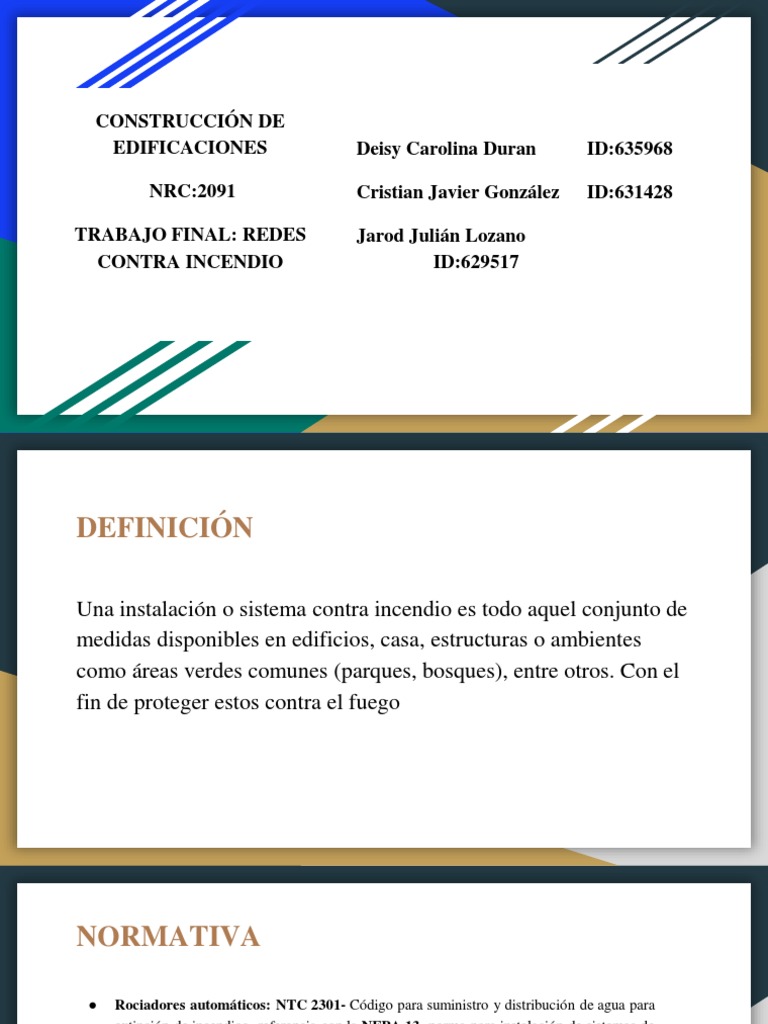

CONSTRUCCIÓN DE

EDIFICACIONES Deisy Carolina Duran ID:635968

NRC:2091 Cristian Javier González ID:631428

TRABAJO FINAL: REDES Jarod Julián Lozano

CONTRA INCENDIO ID:629517
DEFINICIÓN

Una instalación o sistema contra incendio es todo aquel conjunto de

medidas disponibles en edificios, casa, estructuras o ambientes
como áreas verdes comunes (parques, bosques), entre otros. Con el
fin de proteger estos contra el fuego
NORMATIVA

● Rociadores automáticos: NTC 2301- Código para suministro y distribución de agua para
extinción de incendios- referencia con la NFPA 13 -norma para instalación de sistemas de
rociadores-.
● La toma de bomberos y mangueras: la NTC 1669 -Código para suministro y distribución de
agua para extinción de incendio en edificaciones- referencia NFPA 14 -la norma para
instalación de sistemas de tuberías verticales-.
● Extintores: NTC 2885 y de referencia la norma de extintores de fuego portátiles NFPA 10.
● Bombas: NFPA 20 Instalación de bombas centrífugas contra incendio
● Tanques: NFPA 22 Tanques de agua para sistemas privados contra incendios
● Símbolos: NFPA 170 Símbolos de seguridad contra incendio
● NSR-10: Titulo J Requisitos de protección contra incendios en edificaciones
 SISTEMAS DE DETECCIÓN

Son instalaciones destinadas a detectar en forma precoz y

anticipada el desarrollo de un incendio, dando aviso de
este evento por medio de señales acústicas y luminosas a
los ocupantes del lugar y de manera local o remota a otros
lugares. Previenen ante un posible siniestro y permiten una
evacuación ordenada o un aviso temprano de lo ocurrido
por medio de sistemas de audio evacuación, utilizados en
los lugares con grandes cantidades de gente, y permiten
conducir y guiar a los ocupantes en la evacuación del
edificio.
- Detectores de humo: utilizan los principios de ionización y/o fotoelectrónicos;
como regla general se recomienda instalar un detector por cada 80 m2 de techo.
- Detectores de calor: Para la selección y colocación de los detectores de calor se
recomienda realizar un estudio técnico, ya que la altura de los techos, la
temperatura bajo el techo y el tipo de fuego, son las variables que determinan el
tipo de equipo a emplear.
- Detectores de gases de combustión: Es recomendable buscar ayuda técnica
especializada para este tipo de detectores. Se colocan en lugares en donde se usan
gases.
- Detectores de flama: Para la selección y colocación, se recomienda realizar un
estudio técnico debido a lo complejo de su selección. Se colocan en lugares donde
exista un riesgo elevado de fuego.
INSTALACIONES DE CONTROL Y EXTINCIÓN DE
INCENDIOS
Este tipo de instalaciones se clasifican por el tipo de agente extintor que utilizan, y dentro de la clasifi-
cación por agente extintor, pueden dividirse por su forma de aplicación.

Si realizamos una clasificación por el agente extintor, tenemos la división de las instalaciones fijas de
la siguiente manera:

● Agua, por medio de hidrantes, o rociadores fijos

● Espumas químicas, diseñados para la extinción de incendio
● Agentes limpios, compuesto por gases que no dañan el medio ambiente
● Acetato de potasio para cierto tipo de aplicaciones.
● Polvos químicos
REQUISITOS QUE DEBE TENER EL ESTABLECIMIENTO QUE
POSEA UNA RED FIJA CONTRA INCENDIOS

1. Poseer un plano de las instalaciones fijas que la propiedad tenga instaladas.

2. Contar con un Libro de Actas, debidamente rubricado por la autoridad de aplicación, donde se
asentarán las provisiones y/o servicios realizados en el edificio sobre las Instalaciones Fijas Contra
Incendio. El mismo deberá permanecer en el domicilio de la instalación y deberá exhibirse ante la
inspección de la autoridad competente.

El libro de actas debe contar con lo siguiente

1. Datos de la empresa reparadora y/o mantenedora con número de registro.

2. Tipo de sistema existente en instalación fija contra incendios.
3. Registro de los controles hechos por la empresa, de acuerdo con la periodicidad indicada en la nor-
ma.
4. Medidas correctivas necesarias.
MANTENIMIENTO DE LAS INSTALACIONES FIJAS
CONTRA INCENDIO
Los sistemas instalados para el control y extinción de incendios también deben tener un sistema de
mantenimiento para asegurar su operatividad, lo cual es independiente del buen diseño de origen.

1. Realizar anualmente el mantenimiento preventivo y/o correctivo, asegurando la operatividad del

sistema y siempre a través de una empresa que se encuentre debidamente inscripta en el registro.
2. Realizar los controles periódicos indicados en la norma IRAM 3546. Como mínimo, deberá rea-
lizarse un control trimestral para asegurar que todos los elementos que componen la instalación
se encuentran emplazados de manera correcta, que no han sido dañados y que se encuentran en
condiciones generales aptas para su uso.
3. Exhibir siempre el certificado de operatividad, entregado por la empresa reparadora y/o mante-
nedora.
 1. Materiales y Equipos
2. El diseño
3. El software especializado
PASOS PARA LA 4. Tamaño de la bomba
INSTALACIÓN DE UN 5. ¿Que tipo de tubería se requiere?
6. La intervención de un arquitecto en el
SISTEMA CONTRA proceso constructivo
INCENDIOS 7. La verificación
1. MATERIALES Y EQUIPOS

● Gabinetes con mangueras, carretes, válvula y lanza boquillas, hacha y extintor

● Aspersores, rociadores automáticos o sprinklers
● Siamesas o tomas de bombas
● Tuberías
● Bombas
● Parte eléctrica
● Panel de alarma para detección
 2. EL DISEÑO
Se debe contar con ingenieros especializados que dominen la norma NSR-10, en especial
los capítulos J y K que contempla todo sobre las redes contra incendios. También la
norma internacional NFPA.

Este proceso permitirá saber que cantidad de elementos se le puede colocar al sistema
como cuantos rociadores a que distancia, la cantidad requerida de siameses y gabinetes.

El diseño debe determinar el cálculo hidráulico del sistema, de manera que donde vayan
a ser instalados los rociadores y los gabinetes el agua llegue con la suficiente presión.
Además el diseño debe contemplar un tanque que tenga la capacidad de proveer agua a
todo el sistema y una bomba que soporte la presión constante durante 24 horas.
3. EL SOFTWARE ESPECIALIZADO

En el diseño se recurre a un software especializado, que emula todos los

componentes de una red; brinda un visión real que hasta el más mínimo elemento es
contemplado.

Este programa se encarga de diseñar el recorrido desde el cuarto de máquinas hasta

el último punto donde se contemple la instalación de gabinetes y rociadores, además
que con este sistema se puede evitar el desperdicio de material ya que con los
parámetros de diseño que se le ingresan, este determina las cantidades exactas de
material que se requiere.
4. TAMAÑO DE LA BOMBA

La bomba no debe ser ni muy pequeña como para que el agua no llegue con la
suficiente presión hasta el último gabinete o rociador, ni tampoco muy grande
como para que reviente la tubería.

Se debe tener en cuenta que la bomba responda con la fuerza suficiente

dependiendo del número de gabinetes y de rociadores, para lo cual es
importante el cálculo hidráulico que arroje el diseño.
5. ¿QUE TIPO
DE TUBERÍA SE
REQUIERE?

En general se utiliza tubería

hecha en acero al carbón, entre
110 y 114 milímetros de
diámetro, que se ajustan a los
parámetros que indican las
normas NSR10 y NFPA.
6. LA INTERVENCIÓN DE UN ARQUITECTO EN EL
PROCESO CONSTRUCTIVO
Una vez los diseños están listos y se sabe que material se va a usar con sus especificaciones, la
siguiente tarea corresponde a un arquitecto quien se encargará de trazar la ruta del sistema que
en la mayoría de los casos debe estar expuesta, es decir a vista de todos.
7. LA VERIFICACIÓN

Una vez el sistema esté instalado, se debe hacer una inspección que verifique que todo
funciona de manera correcta. En este paso se puede detectar temas como:

● Cierre no detectado de las válvulas de suministro de los sistemas rociadores -

bombas contra incendios no operativas.
● Tanque de suministro de aguas vacío.
● Puertas contra fuegos no operativas o bloqueadas.
● Anomalías funcionales de equipos de extinción especiales.
● Sistemas de detección no operativos.
● Válvulas de suministro de los rociadores no operativas.
● Alarmas no operativas.
TIPOS DE MATERIAL
DE LAS TUBERÍAS
Línea Ranurada: esta se encuentra
fabricada con hierro dúctil y se encuentra
pintada de rojo SCH 10 y negro SCH 10.
Línea Aérea Blazemaster: Esta se encuentra fabricada con Resina de CPVC de última
generación. No se oxida, corroe ni necesita pintarse. Esta es de color: naranja
Línea Subterránea o C-
900: Esta se encuentra
fabricada con resina virgen
950 F y se encuentra en un
solo color: azul celeste.
Cumple con NFPA -24
 TIPOS DE EXTINTORES
TIPO A: Son extintores que contienen agua
presurizada, espuma o químico seco, combaten
fuegos que contienen materiales orgánicos sólidos y
forman brasas. como la madera, papel, plásticos,
tejidos, etc. Actúa por enfriamiento del material y
remojando el material para evitar que vuelva a
encenderse.
TIPO B: Son extintores que contienen espuma,
dióxido de carbono, los más usados son: los de uso
múltiple de químico seco común y de halón; y se
utilizan en los incendios provocados por líquidos y
sólidos fácilmente inflamables: aguarrás, alcohol,
grasa, cera, gasolina, etcétera.
Tipo C: Son los de gas carbónico o dióxido de carbono,
el químico seco común; son los recomendados para
incendios provocados por equipos eléctricos; como los
electrodomésticos, interruptores, cajas de fusibles y
herramientas eléctricas. Los de dióxido de carbono hay
que usarlos con poca presión, porque con mucha
potencia pueden esparcir el fuego.
Tipo D: Son de polvo seco, especial para ser
utilizados en incendios donde intervienen
metales que arden a mucha temperatura y
necesitan mucho oxígeno para su combustión y
que con el agua o químicos reaccionan
violentamente. Éstos enfrían el material por
debajo de su temperatura de combustión.
TIPO K: Estos extintores contienen una solución De acuerdo con las normas los extintores
acuosa a base de acetato de potasio, para ser deben colocarse a cierta altura, con el fin de
utilizados en la extinción de fuegos de aceites que sean manejables. En la Figura se ilustra
vegetales o grasas animales, no saturados, para cómo se coloca un extintor.
los que se requiere un agente extintor que
produzca un agente refrigerante y que reaccione
con el aceite produciendo un efecto de
saponificación que aísla la superficie del oxígeno
del aire.
 SÍMBOLOS (NFPA 170)

PROTECCIÓN ACTIVA MÓVIL PROTECCIÓN ACTIVA FIJA

EXTINTORES SISTEMAS DE BOCAS DE INCENDIO E HIDRANTES

SISTEMA DE HIDRANTES
 SISTEMA ACTIVO FIJO DE EXTINCIÓN

ROCIADORES AUTOMÁTICOS
GAS CARBÓNICO (CO2)

SISTEMA HALOGENADO
SISTEMA ACTIVO FIJO DE EXTINCIÓN

SISTEMA DE ESPUMA
 SISTEMA DE DETECCIÓN Y ALARMA

SISTEMA DE ALARMA SENSORES DIRECCIONALES SENSORES PUNTUALES

COMPLEMENTOS
SISTEMA DE ILUMINACIÓN
DEPÓSITOS Y TANQUES RIESGO: PRODUCTOS PELIGROSOS
DE EMERGENCIA

ÁREA DE RIESGO
SISTEMA PASIVO: PROTECCIÓN ESTRUCTURAL
PLANOS DE ALGUNOS SISTEMAS CONTRA
INCENDIOS
REFERENCIAS

- NSR 10. titulo K- Requisitos de protección contra incendios en edificaciones (2010)

- Aguirre Sebastian. paso a paso para la instalación de un sistema contra incendios. rcuperado de:
https://maestros.com.co/asi-se-hace/paso-a-paso-para-la-instalacion-de-un-sistema-contra-incendios/
- Instalaciones contra incendio. 2018. recuperado de:https://gsd.com.co/blog/instalaciones-contra-
incendios/
- Asociación Nacional de Protección contra el fuego. NFPA (10,13,14,170)
- Sistemas Contra
incendio.http://www.ptolomeo.unam.mx:8080/jspui/bitstream/132.248.52.100/556/5/A5.pdf
- Molano J. Rodriguez L. (2017). Diseño de sistema contra incendios de extincion y deteccion, conforme
a la norma NFPA Y NSR-10. recuperado
de:http://repository.udistrital.edu.co/bitstream/11349/6037/1/MolanoJeisonRodriguezLuis2017.pdf
