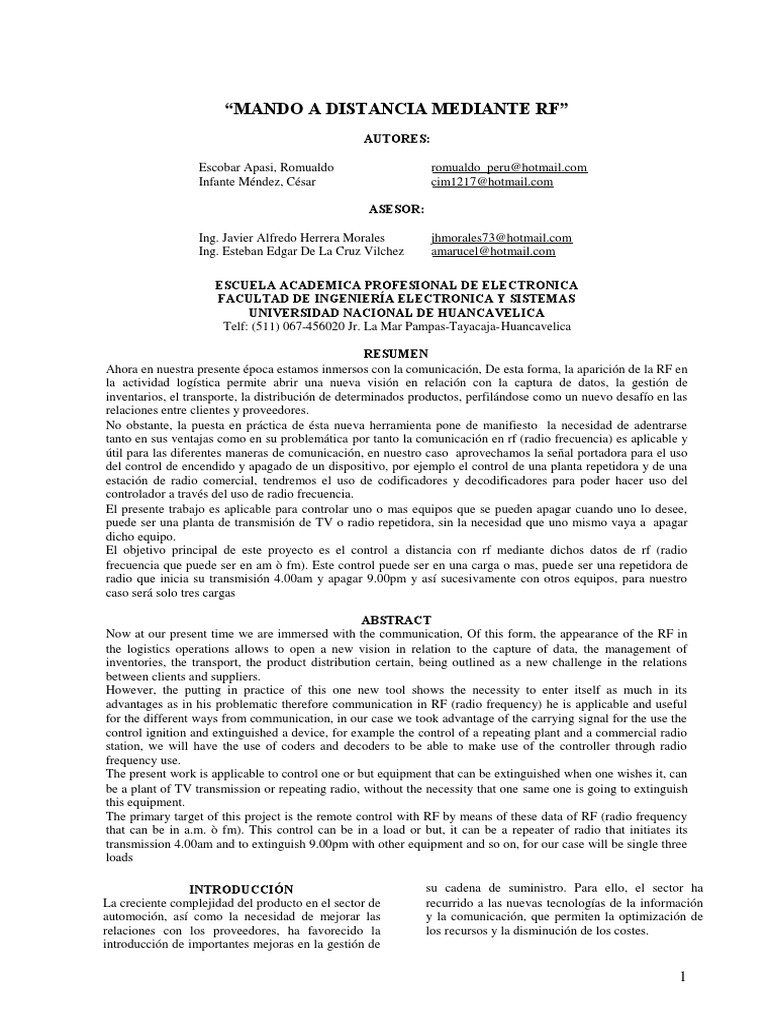

“MANDO A DISTANCIA MEDIANTE RF”

AUTORES:

Escobar Apasi, Romualdo romualdo_peru@hotmail.com

Infante Méndez, César cim1217@hotmail.com

ASESOR:

Ing. Javier Alfredo Herrera Morales jhmorales73@hotmail.com

Ing. Esteban Edgar De La Cruz Vilchez amarucel@hotmail.com

ESCUELA ACADEMICA PROFESIONAL DE ELECTRONICA

FACULTAD DE INGENIERÍA ELECTRONICA Y SISTEMAS
UNIVERSIDAD NACIONAL DE HUANCAVELICA
Telf: (511) 067-456020 Jr. La Mar Pampas-Tayacaja-Huancavelica

RESUMEN
Ahora en nuestra presente época estamos inmersos con la comunicación, De esta forma, la aparición de la RF en
la actividad logística permite abrir una nueva visión en relación con la captura de datos, la gestión de
inventarios, el transporte, la distribución de determinados productos, perfilándose como un nuevo desafío en las
relaciones entre clientes y proveedores.
No obstante, la puesta en práctica de ésta nueva herramienta pone de manifiesto la necesidad de adentrarse
tanto en sus ventajas como en su problemática por tanto la comunicación en rf (radio frecuencia) es aplicable y
útil para las diferentes maneras de comunicación, en nuestro caso aprovechamos la señal portadora para el uso
del control de encendido y apagado de un dispositivo, por ejemplo el control de una planta repetidora y de una
estación de radio comercial, tendremos el uso de codificadores y decodificadores para poder hacer uso del
controlador a través del uso de radio frecuencia.
El presente trabajo es aplicable para controlar uno o mas equipos que se pueden apagar cuando uno lo desee,
puede ser una planta de transmisión de TV o radio repetidora, sin la necesidad que uno mismo vaya a apagar
dicho equipo.
El objetivo principal de este proyecto es el control a distancia con rf mediante dichos datos de rf (radio
frecuencia que puede ser en am ò fm). Este control puede ser en una carga o mas, puede ser una repetidora de
radio que inicia su transmisión 4.00am y apagar 9.00pm y así sucesivamente con otros equipos, para nuestro
caso será solo tres cargas

ABSTRACT
Now at our present time we are immersed with the communication, Of this form, the appearance of the RF in
the logistics operations allows to open a new vision in relation to the capture of data, the management of
inventories, the transport, the product distribution certain, being outlined as a new challenge in the relations
between clients and suppliers.
However, the putting in practice of this one new tool shows the necessity to enter itself as much in its
advantages as in his problematic therefore communication in RF (radio frequency) he is applicable and useful
for the different ways from communication, in our case we took advantage of the carrying signal for the use the
control ignition and extinguished a device, for example the control of a repeating plant and a commercial radio
station, we will have the use of coders and decoders to be able to make use of the controller through radio
frequency use.
The present work is applicable to control one or but equipment that can be extinguished when one wishes it, can
be a plant of TV transmission or repeating radio, without the necessity that one same one is going to extinguish
this equipment.
The primary target of this project is the remote control with RF by means of these data of RF (radio frequency
that can be in a.m. ò fm). This control can be in a load or but, it can be a repeater of radio that initiates its
transmission 4.00am and to extinguish 9.00pm with other equipment and so on, for our case will be single three
loads

INTRODUCCIÓN su cadena de suministro. Para ello, el sector ha

La creciente complejidad del producto en el sector de recurrido a las nuevas tecnologías de la información
automoción, así como la necesidad de mejorar las y la comunicación, que permiten la optimización de
relaciones con los proveedores, ha favorecido la los recursos y la disminución de los costes.
introducción de importantes mejoras en la gestión de

1
Uno de los últimos informes publicados por la
consultora IDTechEx pronostica que el mercado
derivado de la explotación de la tecnología Desde
esta perspectiva, la reducción de costes ha permitido
que tecnologías ya existentes como la Identificación
por Radiofrecuencia (RFID), se perfilen en la
actualidad como alternativas que experimentará un
crecimiento exponencial durante los próximos años,
es evidente que el recorrido de esta tecnología no ha
hecho más que comenzar. De hecho, puede aplicarse
en campos absolutamente heterogéneos, como son la
identificación de productos en la cadena de
distribución (logística), el control de animales, los
sistemas antirrobos de vehículos, la construcción de
radiobalizas que faciliten el control del tráfico e,
incluso, facilita la fabricación de transpondedores o
etiquetas RFID que pueden ser implantados bajo la
piel humana.
La tecnología que necesitamos para sacar el máximo
partido a esta innovación está disponible desde hace
mucho tiempo, de hecho, algunas fuentes afirman
que el ejército británico la utilizó durante la Segunda
Guerra Mundial. Sin embargo, se ha topado con tres
inconvenientes de entidad: la ausencia de un estándar
mayoritariamente aceptado, la necesidad de regular
con precisión la utilización de altas frecuencias y la
posibilidad de que esta tecnología ponga en peligro
la privacidad de los usuarios.
PLANTEAMIENTO DE ESTUDIO
Para un problema como el caso del control de algún
sistema debemos de Considerar un rango de
frecuencia adecuado para poder así tomar una
portadora en cualquier frecuencia que al menos esta
permitida
En visto por conveniente hacer el análisis
correspondiente:
 Tomaremos la frecuencia modulada para
nuestra aplicación ya que esta se encuentra
permitida para nuestro estudio.
 Tendremos un codificador y decodificador
en el transmisor y receptor para la
comunicación en circuito cerrado.
 Tendremos que investigar las diferentes
maneras de comunicaron que nos permita el
control de ida y vuelta para ser mas eficaz la
operación.
Pero no nos olvidemos del territorio que sea vista
lineal que no tenga obstaculos geograficos en ecceso
ya que en el caso de fm puede ser dificultoso el
control.
De este modo se tendra una idea de cómo podemos
aplicar la comunicaion ya que en futuros estudios en
base a este, se podra ampliar y aplicar
adecuadamente ya que contamos con profesionales
que optimicen y mejoren la aplicaion en gran escala
DELINEACIÓN DE OBJETIVOS
Delineando el problema y planteándonos las posibles
soluciones es que nos proponemos los siguientes
objetivos:
 Diseñar un codificador para el transmisor y
receptor que pueda codificar la señal de
frecuencia modulada para que tener
comunicación
 Diseñar un decodificador también en el
transmisor y receptor para así decodificar
la señal portadora codificada.
 Diseñar un sistema adecuado para el
manejo de códigos a los sistemas de
control, ya que con esto tienes más
aplicaciones de control.
 Esta aplicación reemplaza a la
manipulación manual en el mismo lugar de
control del personal humano.
 Capacitar adecuadamente a los usuarios
para ser el uso correcto del dispositivo de
control automático.
 Que el equipo diseñado tenga a la mano
todos los repuestos necesarios para su
funcionamiento, en el mercado nacional sin
tener necesidad de traerlos del extranjero.
 Todo el equipo no debe ser costoso más de
lo que se ofrece en el mercado comercial
social.
Luego de analizar las diferentes opciones
p roponemos dos sistemas:
1.- Para la utilidad del codificador y
decodificador necesitamos tener una fuente
fiable que esté en constante
funcionamiento y tenga adecuada
intensidad de corriente y voltaje.
2.- Para los transmisores y receptores
necesitamos tanto los codificadores y
decodificadores para determinar la
comunicaron de códigos, en perfectas
condiciones.
DESARROLLO DEL TRABAJO
La motivación que se pueda tener para realizar un
conjunto de medidas de propagación tiene por
objetivo poder garantizar una cobertura de servicio
inalámbrico, el desarrollar herramientas que ayuden
en la toma de decisiones para cubrir un área de
servicio con la menor inversión posible, garantizando
un mínimo determinado nivel de calidad. Interesa
poder determinar la mejor ubicación de los sistemas
de radiación, así como establecer el nivel de
atenuación de la señal debido a los diferentes
mecanismos de propagación.
Los siguientes son los aspectos considerados básicos
en la metodología de medición de RF:
Determinar el fenómeno a investigar con claridad:
Se desea determinar las condiciones de
propagación en un área determinada, que en el
caso particular corresponde a la comunicación de
uan repetidora que consta de tres cargas:
transmisor, receptor de la señal codificadora y
sistema de alimentación general.
Determinar la técnica a ser utilizada en las
mediciones: Básicamente se puede operar de dos
2
 formas, realizando mediciones en banda angosta o
en banda ancha, la técnica más sencilla de realizar
desde un punto de vista del equipamiento
involucrado es la de banda angosta u onda
continua, por lo cual fue la opción elegida. Esta
técnica requiere de un generador de señales de RF
en el rango de frecuencias en el cual se realizarán
las mediciones. La desventaja de esta técnica es
que no permite aislar el haz directo, si existe, de
las múltiples señales producto de la reflexión o
difracción en paredes u obstáculos ligeros. Las
estadísticas que se obtienen de este tipo de
mediciones son: el perfil de atenuación respecto de
la distancia y el exponente de atenuación.
Determinar el tipo de antena a ser utilizado: El tipo
de antena a ser utilizada no sólo depende del ancho
de banda del método de medición, sino también de
la capacidad de transmitir con un diagrama de
radiación específico. Por ejemplo, en el caso de
medir atenuación por propagación en espacios
abiertos, conviene utilizar antenas
omnidireccionales. Para la selección del sistema de
radiación, se debe tener en cuenta el rango de
trabajo y las ganancias.
Figura 1. Diagrama de Bloques del Sistema.
Establecer las características y parámetros de las
antenas: Los parámetros de interés son adaptación
de impedancias, ganancias y alturas. Una forma de
medir la adaptación de impedancias es mediante la
relación de onda estacionaria (SWR).
Otro parámetro importante es obtener el diagrama
de radiación de las antenas en condiciones
cercanas a las de espacio libre, esta medición debe
realizarse en un espacio abierto.
Para evitar que el campo eléctrico sea afectado por
el sistema de alimentación es recomendable
conectar la antena con un cable coaxial semi-rígido
dispuesto ortogonalmente a la orientación de este
campo y de baja atenuación. La distancia y altura
que separa a las antenas entre sí, deben ser
estudiadas para poder aplicar los modelos de
campo lejano.
ESPECIFICACIONES
Para definir las especificaciones de los elementos que
constituyen el sistema de registro y control de salida
de elementos mediante dispositivos rf, se hace
necesario dividirlos en dos grupos: elementos físicos
y elementos lógicos
Componentes físicos: dentro de los componentes
físicos tenemos lo siguiente:
Dentro del transmisor y receptor se encuentran los
codificadores y decodificadores compuestos de
microcontroladores.
Amplificadores rf. se encuentra el modulador y
demodulador.
Quemador de microcontroladores (pic)
Consideraremos planta repetidora en el cual esta
conformado por los componentes siguientes:
transmisor, receptor de la señal codificadora y
sistema de alimentación general.
Componentes lógicos: dentro de los componentes
físicos tenemos lo siguiente:
utilizamos los sotfwares correspondientes donde se
manejan las bases de datos que se fundamenten en
el lenguaje de programación. Estas bases de datos
se manejan a través de mplab, lo que asegura que
los datos posteriormente se puedan grabar al
microcontrolador.
EL TIPO DE MODULACIÓN QUE SE
APLICARA
MODULACIÓN EN FRECUENCIA (FM)
La modulación en Frecuencia es la técnica de
transmisión por radio más popular actualmente. La
FM es tan popular porque es capaz de transmitir más
información del sonido que queremos transmitir, ya
que en AM si se transmiten sonidos que están a
frecuencias muy altas se consume un gran ancho de
banda.
La modulación en frecuencia se basa en variar la
frecuencia de la portadora con arreglo a la amplitud
de la moduladora.
Figura 2. Señal de FM.
Supongamos que tenemos una señal moduladora
cuya máxima amplitud es de 1V (valor de pico) y
una onda portadora de 1000 KHz. Si suponemos que
para este valor de amplitud la frecuencia de la
portadora se desvia 15 KHz (simétricamente, es decir
+15 KHz y -15 KHz), conforme oscile la señal
moduladora la frecuencia de la portadora oscilará
entre 985 KHz y 1015 KHz, ocupando un ancho de
banda de 30 KHz.
En este sistema de modulación también tenemos un
problema práctico, y es que rara vez el ancho de
banda de la transmisión es inferior a diez veces el de
la señal moduladora.
CÓMO PROGRAMAR UN PIC
La tensión de alimentación para el 16F84 puede ser
de 4 a 6V pero existe una versión de este integrado
que puede operar inclusive, con 2V. Tiene 13 pines
de entrada/salida, cada uno de los cuales puede ser
configurado individualmente para que sea una salida
o una entrada
3
Programar los chips PIC mencionados es muy
sencillo.
1) Se debe aplicar 5V a la pata 14 (con la pata 5
conectada a tierra).
2) Eleve la tensión de la pata 4 a 12V).
3) Coloque los datos en la pata 13; dichos datos serán
enviados a la ROM de a un bit por vez en
concordancia con la señal de reloj. Los datos serán
enviados al conector 13 y en el momento de ser
grabado, se eleva la tensión de la pata 12 a 5V
durante al menos 0,1µs antes de ser bajado de
nuevo a nivel tierra.
Los datos que se dirigen al chip contienen comandos
que especifican los numerosos pasos del proceso de
programación y los datos que serán guardados en la
ROM del chip.
Para verificar que el PIC ha sido programado
correctamente, compruebe que el PIC también pueda
enviar los datos contenidos hacia el exterior a través
de la pata 13. Para aquellos que estén interesados en
conocer los detalles técnicos completos de la
programación de los chips PIC, las especificaciones
para la programación y su verificación, pueden
encontrarlos en el Website de Microchip. El
diagrama esquemático del Programador para PIC que
menciona la empresa fabricante, se muestra en la
figura 3.
la impresora. De este modo, R1 y D2 se encargan de
detener la señal de datos. Cuando la pata 11 del
conector de la impresora está bajo, D1 conduce. El
ánodo de D2 es bajado a tierra para bloquear la señal
de datos. El chip PIC estará libre para recibir datos
desde la pata 14 del port de la impresora. La
conexión que crea D1 entre las patas 11 y 17 del
conector de la impresora permite que el software de
programación detecte si el programador está
conectado al port de la impresora.
Figura 4. enlace de la pc al pic.
Los capacitares C1 y C2 eliminan el ruido que
pueden producir los cables que llevan la corriente
DC. La tensión necesaria para que se produzca la
programación es comandada por Q1 a través del pin
2 del port de la impresora. Se requieren dos
suministros de tensión para poner en marcha el
Programador PIC; 5V para la pata 14 y 12V para la
pata 4. Estas tensiones pueden ser tomadas desde la
misma PC o desde una fuente externa. La tensión a
aplicar en la pata 4 debe estar comprendida entre
12V y 14V. Asegúrese de que la línea de 12V tenga
realmente 12V como mínimo.
Si desea emplear fuentes externas puede utilizar el
esquema de suministro de tensión mostrado en la
figura 5.

Figura 3. Diagrama esquemático del quemador del pic.

El circuito está diseñado para adaptarse al port de la

impresora de cualquier PC. En la figura 4 mostramos
el circuito con el cual hemos realizado varios
diseños; empleamos como computadora una AT 486
con 4MB de RAM y disco rígido de 120MB
(también realizamos las pruebas en otra compatible
con Pentium 2 de 266MHz y 64MB de RAM). Los
datos de programación y las señales de sincronismo Figura 5. El LM317, regulador de voltaje.
se aplican al PIC a través de R2 y R3. Los diodos
El circuito del programador es tan simple que puede
D1, D2 y el resistor R1 dejan que el pin 13 del PIC
ser construido fácilmente en una pequeña placa de
pueda ser utilizado como una entrada para la
circuito impreso con uso de técnicas de construcción
programación y una salida para la verificación
estandarizadas.
(recuerde que una misma pata de I/O puede ser
El montaje por separado del conector del cable hace
empleado tanto como entrada o salida). Cuando la
que el Programador PIC sea más fácil de utilizar,
pata 17 del conector en el port de la impresora está
simplemente se lo conecta al port de la impresora de
en estado alto, la PC puede leer los datos desde la
la PC con un multicable de 30 cm de largo.
pata 13 del PIC a través de la pata 11 del conector de
4

Programación del PIC
La manera más fácil de aprender a utilizar el
Programador PIC es escribir un programa simple e
incorporarlo a un chip. Este modo de aprender las
características del programador, también le brindará
la oportunidad de verificar su hardware y software.
Programación de un circuito secuencial
Veamos cómo programar un circuito que enciende un
LED después de otro, en secuencias sucesivas. Este
circuito podría hacerlo con un oscilador y un
CD4017.
Si embargo, también podemos hacer el circuito con
un PIC, tal como se muestra en la figura 6.
Si bien este circuito puede costar más caro que un
circuito digital tradicional, es más pequeño y no
necesita tanto espacio físico para contener todos sus
componentes.
De todos modos, hay otro argumento para utilizar el
PIC en una tarea de estas características: su
inteligencia. Se pueden generar diferentes modelos o
seleccionar múltiples modelos con la adición de un
simple mecanismo interruptor. Con componentes
discretos, el circuito debiera ser descartado y
rediseñado para adaptarse a este tipo de cambios.
Con un PIC, sólo es cuestión de modificar el
programa, borrar el PIC y reprogramarlo. Para
programar un PIC desde una PC hace falta un
programa y conocer el set de instrucciones de
microcontrolador, pero no se asuste, esto no es
difícil.
Para hacer que nuestro controlador prenda leds en
secuencia, deberá programar que todas las patas I/o
sean de salida y hacer que cada una de estas patas
tenga un estado alto en forma secuencial, con un
período que podemos fijar nosotros.
De esta manera, el programa, escrito en lenguaje
Assembly PIC, se muestra en la Tabla 1.
;Código Assembly para microcontrolador PIC16F84
como
;circuito secuencial.
;Encendido de Leds en secuencia rotativa.
;Con una frecuencia de 75kHz, cada led permanecerá
;encendido durante 0,5segundos.
; Configuración de la CPU
; (se trata de un 16F84 con oscilador RC
; y grabado con tensión positiva durante
; el pulso en estado alto)
procesor 16f84
include <p16f84.inc>
_config _RC_osc & _WDT_OFF & _PWRTE_ON
; serán variables las dos direcciones de memoria
J equ H'1F' ; J = dirección hexa 1F
K equ H"1E ; K = dirección hexa 1E
;Programa
org 0 ; comienzo en la dirección 0
; Elijo al Port B como salida y la inicializo
movlw B'00000000' ; w:= 00000000 binario
tris PORTB ;portB ctrl register := w
movlw B'00000001' ; w:= 00000001 binario
movwf PORTB ; port B itself ;= w
; Rote el bit del port B hacia la izquierda
mloop: rif PORTB,f
; Espere un tiempo para ejecutar nuevamente la
subrutina o loop
movlw d'50' ; w = 50 en decimal
movwf J ; J := w
jloop: movwf K ; K := w
kloop decfsz kKf ;K = K-1, salte si K = 0
goto kloop
decfsz J,f ;J = J-1, salte si J = 0
goto jloop
;lo hacemos nuevamente
goto mloop
end
La parte más importante de cualquier programa es la
documentación. Si deja notas en el programa,
recordará qué es lo que estaba intentando hacer
cuando revise el programa, la vez siguiente. En el
programa, estas notas aparecen en cualquier renglón
que se inicie con punto y coma. Estos renglones
serán ignorados por el software, mediante un
montador que convierte el texto del programa en
números binarios que el PIC reconoce como
instrucciones.
Las primeras tres instrucciones:
processor, 16f84
include <p16f84.inc>L
_config,
son instrucciones para el técnico. La primera
instrucción le indica al técnico que utilice las
instrucciones del 16F84. La segunda le indica que
debe incluir un conjunto de constantes
predeterminadas en un archivo llamado p16F84.INC.
Finalmente, la tercera establece varios bits de
configuración en el PIC para activar o desactivar
determinadas características del hardware.
En este ejemplo, el chip utilizará su oscilador RC, su
WDT (cronómetro "vigilante") será desactivado y el
PWRTE (reloj automático de reseteado) será
activado. De este modo, el PIC “rebooteará” (se
5
pondrá en marcha) con cualquier tensión que se le
aplique, pero no “rebooteará” automáticamente
muchas veces por segundo.
Es importante darle uso a la instrucción _config en
todos los programas utilizados con el Programador
PIC. El programa del técnico no realizará la
programación real, sólo creará un archivo con los
números que serán transferidos al chip PIC como un
segundo paso.
Las dos instrucciones equ reservan espacio de
memoria en el RAM de los PICs para dos variables,
que se llamarán "J" y "K". El proceso es similar a
estipular variables en BASIC, con la diferencia de
que se deben determinar las ubicaciones físicas de
RAM que se utilizarán. En este caso, las ubicaciones
(en una numeración hexadecimal) son 1E y 1F. Estas
ubicaciones serán utilizadas para almacenar
calculadores que registren la cantidad de veces que
una subrutina (loop) ha sido repetida.
La instrucción org le indica al montador que el
programa se inicia en la ubicación 0 de la memoria
de programa y que el programa real será el próximo.
La primera instrucción real del PIC es una
instrucción movlw que borra el contenido del registro
W. Ese número es luego copiado en el registrador de
omitida. De tal modo, la subrutina (loop) se ejecuta
repetidamente hasta que K llega a cero.
El programa real utiliza dos loops (subrutina), una
incrustada dentro de la otra. Finalmente, ir a mloop
envía la ejecución al comienzo del programa. La
instrucción end no es una instrucción para el
microcontrolador (CPU); sólo le indica al montador
que el programa ha finalizado. El 16F84 tiene 35
instrucciones CPU diferentes. Como puede ver a
partir del programa simple que hemos creado, no
debe dominarlas a todas para escribir programas
útiles.
RESULTADOS Y DISCUCIONES
Suele suceder que la interfase entre el decodificador
y la potencia de mando no es realmente como uno
deseaba, tuvimos que compensar y corregir la
interfase adaptando el enlace con la potencia para así
tener mejores resultados del funcionamiento del
mando a distancia, la potencia del transmisor debe
ser recomendable a una cierta potencia mayor que un
watts, el receptor debe de ser sensible a la señal de
emisión,
En la figura 6. se muestra el esquema donde se ubica la
extrema parte del dispositivo para controlar, atraves
de la señal.
+5 +12
INTERRUPTOR
R8
.
.

control TRIS para el Port B y establece que las patas R9

3.3k
1.5k
LS2
R10
6 a13 (que son manejadas por el Port B) sean R11
D1
3
DIODE21
5

terminales de salida en vez de serlo de entrada. 22k

R7
1
2
22k Q3B
TIP41C 20-1051-SPDT

Si hubiese querido que todas fuesen entradas debiera 1.5k

Q3A
C828

haber copiado en el port B la palabra "11111111" C828

Q4A
+ C2
4.7uF
+ C3
4.7uF

Volviendo a nuestro programa, seguidamente se

R12
introduce el número binario 00000001 en el ENTRADA DE SEÑAL
18k

registrador W y lo copia al Port B. Esta acción IN

R6
Q4B

enciende el LED conectado a la pata 6, dado que 100

C828

ahora, el terminal Pata o pin 6, que es de salida, tiene

un nivel "1", es decir, un nivel alto. Pero antes de que
tenga tiempo de visualizar la llegada del pulso al
LED, el programa ejecutará una instrucción rlf que
rota los contenidos del Port B a la izquierda y cambia
los datos a 000000-10. Esta acción encenderá el
segundo LED conectado al conector 7. La repetición
de la instrucción producirá 00000100, luego
00001000, y así sucesivamente, esto hará que los
diferentes leds se enciendan en secuencia.
Entre rotaciones, el programa necesita esperar 1/2
segundo aproximadamente, de modo que la acción
no es tan rápida como para que no se la pueda
apreciar. Esa es la causa por la cual aparece en el
programa una subrutina de demora. El programa
almacena el número decimal 50 en las ubicaciones de
memoria "J" y "K", utilizando la instrucción decfsz
para la cuenta regresiva de 50 a 0. Las instrucciones
condicionales del PIC son inusuales, y el descfsz no
es una excepción. Esta instrucción significa:
"Decrementar y omitir la instrucción siguiente si la
variable es igual a cero". Normalmente, el resultado
no es cero y la parte "ir a" de la instrucción no es
Figura 6. Esquema del circuito que recibe la señal para el control
Probamos el sistema y funciona bien a línea de vista,
pero tiene también buenos resultado cerca de los
límites de la zona sombreada. En las pruebas se llego
a enlazar hasta 1km. Como una primera etapa esta
muy bien.
En una posterior etapa se debe investigar como
mejorar la seguridad en la transmisión de los datos,
en la velocidad y en el alcance.
La velocidad de la transmisión de los datos es baja,
hasta los 1200 bits por segundo trabaja bien. El
ancho de banda de la señal modulada en FSK es
mucho más grande que la señal modulada en PSK.
La meta es migrar de FDK hacia PSK y aumentar la
frecuencia de la portadora, para así incrementar la
velocidad.
También aumentar la directividad de la antena, para
mayor seguridad y privacidad de la transmisión de
datos.
La aplicación mas adecuada seria como parte de un
sistema de protección antirrobos, de manera que
inmediatamente se active una señal de alarma y

6
avise a la policía. Prentice-Hall, New York, 1996.

CONCLUSIONES Y RECOMENDACIONES  Users’s Guide, HP 8712C y HP8714C RF

Es necesario referenciar que el desarrollo del sistema Network Analyzers. Hewlett-Packard Company.
total (integrando la parte de radio frecuencia y el 1997 USA.
desarrollo de aplicación) provee herramientas que
permiten un pequeño acercamiento al desarrollo  LÁZARO Antonio Manuel, LabView
tecnológico que impulsen a nuestro país hacia la Programación gráfica para el control de
penetración de propuestas en lugar de solo instrumentación. PARANINFO.1997 España.
adquirirlas.
 Teniendo encuentra lo anterior es de suma
 Programmer’s Guide, HP 8711C,12C,13C,14C
importancia resaltar que el desarrollo de este
RF Network Analyzers. Hewlett-Packard
proyecto permitió el acercamiento de nueva
Company. 1997 USA.
tecnología y el conocimiento de su
característica.
 http://www.electronicaestudio.com/rfestudio.ht
 Una conclusión obtenida de la experiencia con
m
el modulo de desarrollo de rf es es excelente
para sus cualidades en cuanto al control de
diferentes dispositivos.  http://www.sepd.es/ecotest/protocolos/capitulo
%2015.pdf
 Se recomienda un sistema de protección.
 El sistema puede ser mejorado.
 La aplicación de la radio frecuencia es muy  http://www.lukor.com/ordenadores/04121701.ht
importante ya que economizas en ciertos m
materiales como los cables.
 Ya que no contamos con satélites que sean  www.idtechex.com
autónomas a nuestro estado, podríamos mejorar
los diferentes aplicaciones para el uso de nuestra  TECNOLOGIA DE RF
nación, ya sea en cuestiones de mayor
privacidad. www.alfaland.es
El costo para el inicio estos métodos controlados por
dispositivos, son accesibles para las diferentes  http://www.hiips.com/documents/Item_identific
industrias y personas que tengan la necesidad de ation_html
controlar diferentes sistemas que tengan.

REFERENCIAS BIBLIOGRÁFICAS
.
 www.eclac.cl/transporte/telematica/tlmcmd.asp

 http://www.ibertronica.es/imon/imon24G-
LT.html

 http://www.e-
aeromodelismo.com.ar/Notas/radiocontrol/rx2.ht
m.

 R. Feick, W. Grote, H. Hristov, “Criterios y

procedimientos para mediciones de propagación
electromagnética”,

 www.elo.utfsm.cl.

 Operation and Service Guide, HP 8647A Signal

Generator. Hewlett-Packard Company. 1994
USA.

 TOMASI Wayne, Sistemas de comunicaciones

electrónicas. Prentice Hall Hispanoamérica.
1996 México.

 T. Rappaport, “Wireless Communications”,

7
ANEXOS:

ESQUEMA ELECTRÓNICO DEL CODIFICADOR Y DECODOFICADOR PARA EL CONTROLADOR

DE RADIO FRECUENCIA.
ANEXO 1

MONTANDO LOS PRIMEROS COMPONENTES.

ANEXO 2

8
REGULADOR DE 5V, BUZZER Y ALGUNAS COSAS MAS.
ANEXO 3

FOTO DEL CIRCUITO CODIFICADOR

ANEXO 4

9
(MPLAB) PROGRAMA DONDE SIRVE PARA LA COMPILACIÓN CORRECTA DEL PROGRAMA.
ANEXO 5

(ISIS PROTEUS) PROGRAMA EN EL CUAL SE SIMULAN EL FUNCIONAMIENTO DE LOS

DISPOSITIVOS EN ESTE CASO LOS PIC.
ANEXO 6

10
