“Año de la Universalización de la Salud

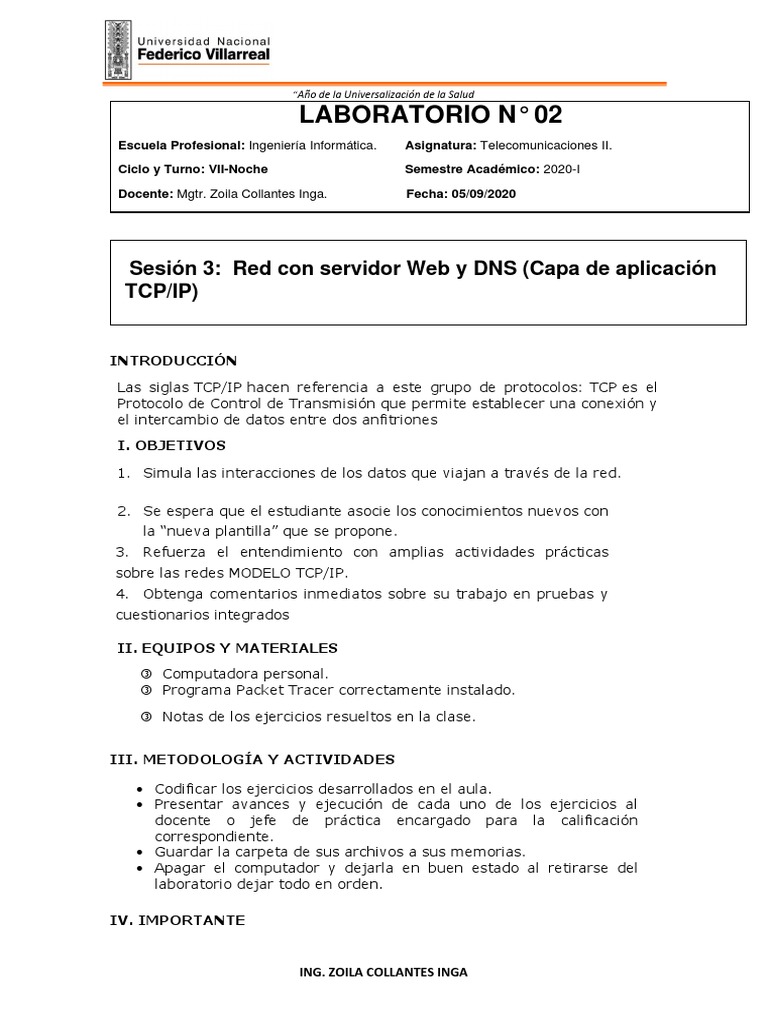

LABORATORIO N° 02
Escuela Profesional: Ingeniería Informática. Asignatura: Telecomunicaciones II.
Ciclo y Turno: VII-Noche Semestre Académico: 2020-I

Docente: Mgtr. Zoila Collantes Inga. Fecha: 05/09/2020

Sesión 3: Red con servidor Web y DNS (Capa de aplicación

TCP/IP)

INTRODUCCIÓN

Las siglas TCP/IP hacen referencia a este grupo de protocolos: TCP es el

Protocolo de Control de Transmisión que permite establecer una conexión y
el intercambio de datos entre dos anfitriones
I. OBJETIVOS

1. Simula las interacciones de los datos que viajan a través de la red.

2. Se espera que el estudiante asocie los conocimientos nuevos con

la “nueva plantilla” que se propone.
3. Refuerza el entendimiento con amplias actividades prácticas
sobre las redes MODELO TCP/IP.
4. Obtenga comentarios inmediatos sobre su trabajo en pruebas y
cuestionarios integrados

II. EQUIPOS Y MATERIALES

 Computadora personal.
 Programa Packet Tracer correctamente instalado.
 Notas de los ejercicios resueltos en la clase.

III. METODOLOGÍA Y ACTIVIDADES

• Codificar los ejercicios desarrollados en el aula.

• Presentar avances y ejecución de cada uno de los ejercicios al
docente o jefe de práctica encargado para la calificación
correspondiente.
• Guardar la carpeta de sus archivos a sus memorias.
• Apagar el computador y dejarla en buen estado al retirarse del
laboratorio dejar todo en orden.

IV. IMPORTANTE

ING. ZOILA COLLANTES INGA

 “Año de la Universalización de la Salud

• Antes de comenzar a manipular el Packet Tracer crear siempre, una

carpeta, donde se guardarán todas las aplicaciones realizadas en el
presente laboratorio con el nombre LABORAT-07.

V.- MANEJO DEL SOFTWARE

Ejercicio Aplicativo 1

Dispositivos Cantidad Concepto

Un switch o conmutador es un
1 dispositivo de interconexión utilizado
para conectar equipos en red formando
lo que se conoce como una red de área
local (LAN) y cuyas especificaciones
técnicas siguen el estándar conocido
como Ethernet (o técnicamente IEEE
802.3). Que opera en la capa de enlace
de datos del modelo OSI.
2 Ordenador personal.

Un servidor es una aplicación en

2 ejecución capaz de atender las
peticiones de un cliente y devolverle
una respuesta en concordancia. Los
servidores se pueden ejecutar en
cualquier tipo de computadora.

ING. ZOILA COLLANTES INGA

 “Año de la Universalización de la Salud

Comandos
Ping: Es una utilidad de diagnóstico en redes de computadoras que comprueba
el estado de la comunicación del anfitrión local con uno o varios equipos remotos
de una red que ejecuten IP. Se vale del envío de paquetes ICMP de solicitud y
de respuesta

Tracert o Tracertroute:
podremos seguir la pista a los paquetes que vienen desde un host. Cuando
ejecutamos el comando «Tracert» obtenemos una estadística de la latencia de
red de esos paquetes, lo que es una estimación de la distancia (en saltos) a la
que están los extremos de la comunicación.

OJO: Recordemos los

nombres de los
cables para realizar
las conexiones

ING. ZOILA COLLANTES INGA

 “Año de la Universalización de la Salud

A.-

Utilizaremos el cable UTP y empezamos a realizar la simulación.

▪ La red es la 172.16.1.0/24
▪ Se pone un servidor Web y un servidor DNS.

Las características de los objetos en la red son:

▪ PC0
▪ IP 172.16.1.3
▪ Mascara 255.255.255.0
▪ PC1
▪ IP 172.16.1.4
▪ Mascara 255.255.255.0
▪ Web
▪ IP 172.16.1.1
▪ Mascara 255.255.255.0
▪ DNS
▪ IP 172.16.1.100
▪ Mascara 255.255.255.0

ING. ZOILA COLLANTES INGA

 “Año de la Universalización de la Salud
Para asignar la IP al servidor WEB nos dirigimos a:

Realizamos Los mismos procedimientos para las PC y servidor DNS para asignar sus IP.

Comprobamos el envió de paquetes con el uso de comandos ping y tracert y capturamos

pantallazos.

ING. ZOILA COLLANTES INGA

 “Año de la Universalización de la Salud
Actividad B

Ahora comprobamos el URL y tendremos:

Colocamos la dirección IP de la WEB en el URL.

172.16.1.1

¿Qué respuesta te da?: Capturar el pantallazo.

ING. ZOILA COLLANTES INGA

 “Año de la Universalización de la Salud
Actividad C

Ahora nos dirigimos a HTTP y digitamos. BIENVENIDOS ALUMNOS A MI PAGINA WEB.

ING. ZOILA COLLANTES INGA

 “Año de la Universalización de la Salud
Ejercicio propuesto.
Realizar la siguiente red.

ASIGNAR IP:

PC

SERVIDORES WEB,DNS

Enviar paquetes desde PC0 hasta la Web y capturar el pantallazo del proceso que es exitoso
(Successful).

Cambiar el HTTP del HTML por BIENVENIDOS A MI PAGINAWEB SEGUIDA DE SU NOMBRE Y

APELLIDO.

MODIFICAR EL CODIGO HTML EJEMPLO COLOR.

Capturar los pantallazos y enviar al correo de la Prof.
