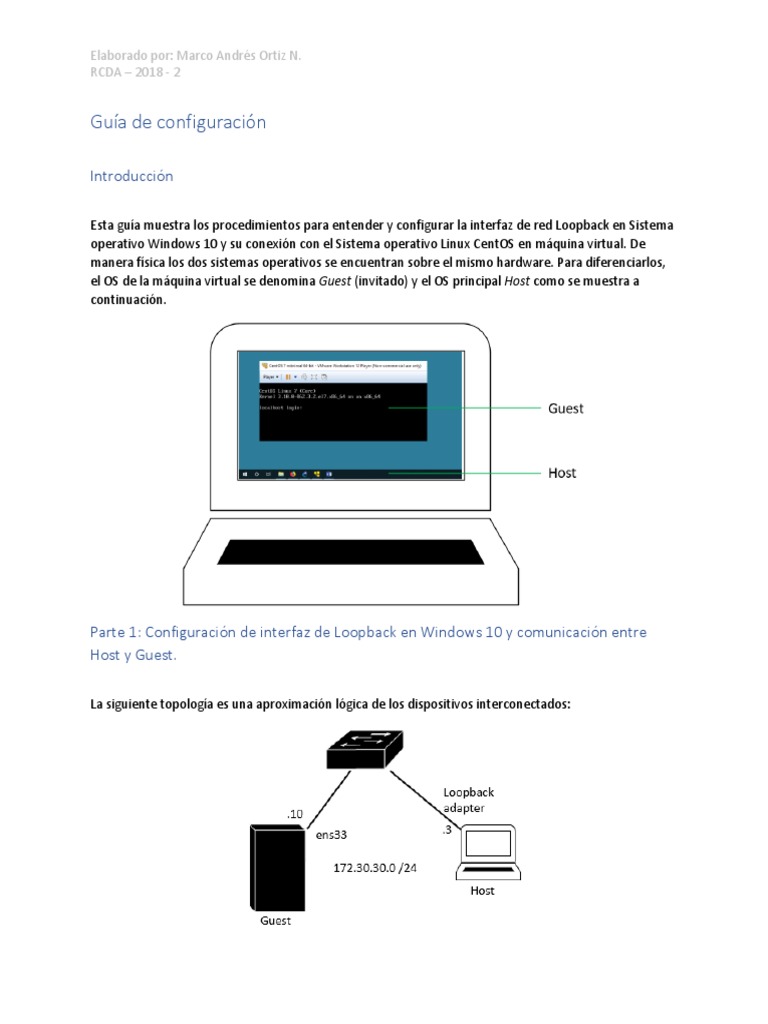

Guía de configuración

Introducción

Esta guía muestra los procedimientos para entender y configurar la interfaz de red Loopback en Sistema
operativo Windows 10 y su conexión con el Sistema operativo Linux CentOS en máquina virtual. De
manera física los dos sistemas operativos se encuentran sobre el mismo hardware. Para diferenciarlos,
el OS de la máquina virtual se denomina Guest (invitado) y el OS principal Host como se muestra a
continuación.

Parte 1: Configuración de interfaz de Loopback en Windows 10 y comunicación entre

Host y Guest.

La siguiente topología es una aproximación lógica de los dispositivos interconectados:

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

• Configuración en el host:

La identificación de las interfaces de red en Windows se puede hacer en el CMD de Windows o a través
del panel de control:

En CMD: netsh interface show interface

En panel de control:

En redes e internet, ir a la configuración del adaptador:

Allí aparece la lista de las interfaces como se muestra a continuación:

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

Creación de interfaz Loopback

1 2

5
Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

6 7

Asignación de dirección IP en interfaz Loopback

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

Verificación con ipconfig

• Configuración en el guest
Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

Configuración de IP estática en el Sistema operative CentOS 7 en el Guest:

- Editar el archivo correspondiente a la interfaz de red

- Verificación de dirección IP asignada

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

• Verificación de comunicación entre Host y Guest usando la interfaz loopback como Puente entre
ellos.
En el Host:

Parte 2: configuración de topología con GNS3 en el host usando interfaz de Loopback

Aproximación de topología lógica:

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

En GNS3:

Configuración de Router 1:

Verificación de comunicación entre el router y el OS en el Guest

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

Parte 3: configuración de topología con GNS3 en el host usando interfaz de Loopback

incluyendo el Guest en GNS3

Aproximación de topología lógica:

- Incorporar Guest en GNS3

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

- Configuración en Guest para interfaz de red en GNS3:

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

- Una vez realizada la configuración anterior, se procede a agregar el Guest en GNS3 y realziar la
conexiones:

- Configuración de dirección IP en el OS del Guest según la la subred

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

- En la siguiente fiugra se muestra el reinicio de la interfaz ens33 para que tome los cambios
realizados en el archivo ifcfg-ens33. Se muestra la comprobación de la asignación de la nueva IP
y la puerta de enlace predeterminada.

- Verificación de funcionamiento entre Guest y Router 1

Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

- Adicionar la Puerta de enlace predeterminada en el Host. ¿Por qué es necesario esto?

- Configuración de enrutamiento estático en Host. ¿por qué es necesario adicionar el

enrutamiento estático en el host? (comando adicional para ver enrutamiento en Host:
Route print -4 )
Elaborado por: Marco Andrés Ortiz N.
RCDA – 2018 - 2

- Verificación de funcionamiento:
