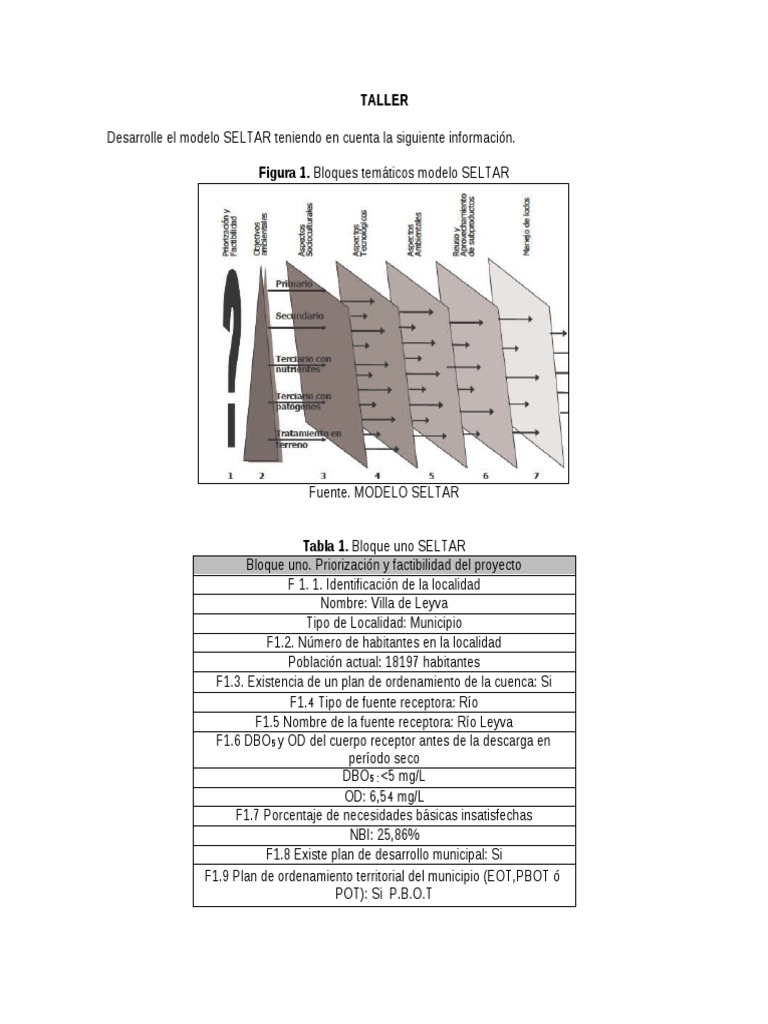

TALLER
Desarrolle el modelo SELTAR teniendo en cuenta la siguiente información.
Figura 1. Bloques temáticos modelo SELTAR
Fuente. MODELO SELTAR
Tabla 1. Bloque uno SELTAR
Bloque uno. Priorización y factibilidad del proyecto
F 1. 1. Identificación de la localidad
Nombre: Villa de Leyva
Tipo de Localidad: Municipio
F1.2. Número de habitantes en la localidad
Población actual: 18197 habitantes
F1.3. Existencia de un plan de ordenamiento de la cuenca: Si
F1.4 Tipo de fuente receptora: Río
F1.5 Nombre de la fuente receptora: Río Leyva
F1.6 DBO5 y OD del cuerpo receptor antes de la descarga en
período seco
DBO5 : <5 mg/L
OD: 6,54 mg/L
F1.7 Porcentaje de necesidades básicas insatisfechas
NBI: 25,86%
F1.8 Existe plan de desarrollo municipal: Si
F1.9 Plan de ordenamiento territorial del municipio (EOT,PBOT ó
POT): Si P.B.O.T
F1.10 Cobertura de acueducto
Cobertura: 95%
F1.11 Cobertura de alcantarillado
Cobertura: 86%
F1.12 Cobertura de aseo
Cobertura: 100%
F1.13 Existe relleno sanitario para la disposición de residuos
sólidos para un período mínimo de 5 años: Si
F1.14 Datos de calidad de agua para consumo humano
Turbiedad 1,64 NTU
Color 9,98 UPC
Hierro Total 0,30 mg/L
Coliformes Fecales 103 UFC/100 mL
Dureza 36,63 mg/L CaCO3
F1.15 Cobertura de macromedición
F1.16 Cobertura de micromedición: 100%
F1.17 Pérdidas en el sistema de acueducto: 94%
Pérdidas en la aducción: 15%
Pérdidas en la distribución: 27%
Fuente. Consultoría
Tabla 2. Bloque dos SELTAR
Bloque dos. Objetivos ambientales
F2.1 DBO5 de vertimiento de la localidad en período húmedo sin
lluvia
DBO5 : 172 mg/L
F2. 2 DQO mg/L vertimiento de la localidad en período húmedo sin
lluvia
DQO: 382 mg/L
F2.3 Tipo de fuente receptora: Río
F2.4 Existe plan de ordenamiento del recurso hídrico receptor de la
descarga: No
F2.5 Caudal proyectado de agua residual: 156,7 L/s
F2.6 Dotación neta
Dotación: 125 L/habitante/día
F2.7 Tasa de crecimiento: 4,67%
F2.8 Coeficiente de retorno: 85%
F2.9 Área total de drenaje: 229,78 Ha
F2.10 Caudal del cuerpo receptor en período seco antes de la
descarga
Caudal: 43,079 L/s
F2.13 Número de habitantes en la localidad
Población actual: 18197 habitantes
F2.14 Existen captaciones de agua para consumo humano aguas
abajo de la descarga: No
F2.16 Concentración de coliformes totales en la fuente receptora
de la descarga
Concentración: >2419,2 NMP/100 mL
Fuente. Consultoría
Tabla 3. Bloque tres SELTAR
Bloque Tres. Aspectos socioculturales
F3.1 Número de habitantes en la localidad
Población actual a servir con la planta de tratamiento: 18197
habitantes
F3.2 Tipo de localidad: Cabecera Municipal
F3.3 Aceptación de la planta de tratamiento de aguas residuales
Porcentaje de habitantes que aceptan el sistema de tratamiento de
aguas residuales domésticas: > 50%
F3.4 Fuente de energía eléctrica: La localidad se abastece de
energía eléctrica por medio de: Interconexión nacional
F3.5 Continuidad de servicio de energía eléctrica: 95 - 100% de
continuidad
F3.6 Disponibilidad de materiales para construcción a nivel local:
Los materiales de construcción como arena, ladrillo, cemento,
hierro, se obtienen en la localidad
F3.7 Insumos para operación, mantenimiento y mano de obra
F3.7.5 Cabeceras municipales entre 12501 a 30000 habitantes
F3. 8 Indicadores de gestión para categorización de localidades
F3.8.5 Cabeceras municipales entre 12501 a 30.000 habitantes
Total de 72, categoría C11 capacidad de gestión alta
Fuente. Consultoría
Tabla 4. Bloque cuatro SELTAR
Bloque cuatro. Aspectos tecnológicos
F4.4 Nivel de tratamiento terciario con remoción de patógenos
F4.4.1 Caudal proyectado de agua residual
Caudal: 156,7 L/s
F4.4.2 Temperatura promedio de agua residual
Temperatura: 20,73 °C
F4.4.3 Área total de terreno disponible para la planta de
tratamiento: 3 Ha
F4.4.4 Nivel freático del sitio de la planta en período húmedo sin
lluvia
Nivel freático: >2 metros
F4.4.5 Pendiente promedio del sitio de la planta: <5 %
F4.4.6 Permeabilidad del suelo en el sitio de planta en período
húmedo sin lluvia: ≤ 5 mm/h
Fuente. Consultoría
Tabla 5. Bloque quinto SELTAR
Bloque quinto. Aspectos ambientales
F5.1 Usos Principales del suelo:
Producción agrícola, agroindustrial.
Agrícola.
Usos agrarios.
Fuente. Consultoría
Tabla 6. Bloque seis SELTAR
Bloque seis. Re-uso y aprovechamiento de subproductos
F6.4 Nivel de tratamiento terciario con remoción de patógenos
F6.4.1 Actividades con potencial de reuso del agua residual:
1. Agroindustria
2. Agrícola
3. Producción de forraje
5. Recreativo
F6.4.2 La comunidad conoce sobre el reuso y sus beneficios: Si
F6.4.3 Aceptación del reuso por los productores: Si
Fuente. Consultoría
Tabla 7. Bloque siete SELTAR
Bloque siete. Manejo de Lodos
F7.1 Área total de terreno disponible para la planta de tratamiento
de aguas residuales: 3 Ha
F7.2 Caudal proyectado de agua residual: 156,7 L/s
F7.3 Área de terreno disponible para el manejo de lodos: 0,5 ha
manejo de lodos en área diferente a la de la PTAR
F7.4 Temperatura promedio del sitio de planta: 18 °C
F7.5 Precipitación promedio del sitio de planta: 1500
mm/año
F7.6 Nivel freático del sitio de la planta en período húmedo sin
lluvia: >2 metros
F7.7 Pendiente promedio del sitio de planta: <5 %
F7.8 Vocación de uso del suelo en el área de influencia del sitio de
planta
Vivienda o instituciones
Siembra de cultivos
Pastizal
Bosque
F7.9. Actividades con potencial de demanda de biosólidos
Recuperación de suelos degradados
Remediación de suelos contaminados
Uso de silvicultura
Ejemplo Cálculo caudal de diseño
El caudal de diseño es un parámetro importante ya que se define como el caudal estimado con el
cual se diseñan los equipos, dispositivos y estructuras de un sistema determinado 1, entonces es
determinante para la selección de las pre-alternativas de tratamiento para sistema de alcantarillado
del municipio de Villa de Leyva. Por lo tanto, se realizo el cálculo de acuerdo como el procedimiento
establecido en el Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico y la
Resolución 2320 del 2009, como también se efectúo el cálculo de dotaciones, caudal medio diario,
porcentaje de retorno, entre otros para un periodo de 25 años ya que, el municipio de Villa de Leyva
tiene una complejidad medio-alta (12501 - 60000 habitantes).
1.2.1 Dotaciones – sistema de acueducto. La dotación neta se define como la cantidad mínima de
agua requerida para satisfacer las necesidades sin tener en cuenta el porcentaje de pérdidas del
sistema, mientras que la dotación bruta si las considera2.
Dotación neta. El siguiente cuadro relaciona las dotaciones netas máximas permitidas para
cada nivel de complejidad.
Tabla 66. Dotaciones netas establecidas de acuerdo al nivel de complejidad y tipo clima
Nivel de complejidad del Dotación neta máxima para Dotación neta máxima para
sistema poblaciones con Clima Frio poblaciones con Clima
o Templado (L/hab.día) Cálido (L/hab.día)
Bajo 90 100
Medio 115 125
1
Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico. RAS. 2000. Titulo B. En línea.
Disponible en: http://cra.gov.co/apcfailes/37383832666265633962316339623934/4._Sistemas_de_acueducto.pdf
2
Ibbid 1.
Medio alto 125 135
Alto 140 150
Fuente. Resolución 2320 del 2009.Tabla N 9.
Según el nivel de complejidad, la dotación neta para el municipio de Villa de leyva es de 125/hab-día.
Aunque, el cálculo de población realizado atraves del método de consumos del municipio indica una
dotación mayor a 200 /lhab-día.
Dotación bruta
La dotación bruta se obtiene al relacionar la expresión,
𝑑𝑛𝑒𝑡𝑎
𝑑𝑏𝑟𝑢𝑡𝑎 =
1 − %𝑝
El porcentaje de pérdidas (%p) de acuerdo con la resolución 2320 del 2009, no debe superar el 25%
para todos los niveles de complejidad.
Reemplazando la ecuación anterior se obtiene:
dbruta = 125 L/hab-día = 166,6 L/hab-día
1 – 0.25
1.2.2 Contribución de aguas servidas domésticas
El volumen de aguas residuales generado en el municipio de Villa de Leyva dependerá del aporte de
los diferentes usos entre los cuales están:
Uso Domestico
Uso Comercial
Uso Industrial
Uso Oficiales o institucional
El caudal de aguas servidas que entra al sistema de alcantarillado es hallado mediante la sumatoria
de los siguientes aportes:
El cálculo de cada caudal se determina de la siguiente manera:
Caudal medio diario (QMD)
Es el aporte correspondiente a toda el área urbana del municipio, se calcula mediante la expresión:
𝐶∗𝑃∗
𝑄𝑀𝐷
𝑅
Donde: =
86400
QMD = QD = Caudal doméstico (L/s)
C = Consumo medio diario por habitante (L/habdía) (dneta = 125 L/Hab-
día) P = Población
R = Coeficiente de retorno de acuerdo al nivel de complejidad medio alto.
Según el RAS 2000 el coeficiente de retorno (R) de las aguas residuales, es la cantidad de agua que
retorna al sistema de alcantarillado, de acuerdo al nivel de complejidad del municipio, este
porcentaje se determina de acuerdo con la siguiente Tabla:
Tabla 67. Coeficiente de retorno de aguas servidas domésticas
Nivel de Coeficiente de
Complejidad Retorno
Bajo y Medio 0.7 – 0.8
Medio alto y Alto 0.8 – 0.85
Fuente. RAS 2000 Tabla D.3.1
Para el caso del Municipio de Villa de Leyva se adopta un coeficiente de retorno de 0.85, para un
nivel de complejidad Medio alto.
Calculando se obtiene:
125 ∗ 56.957 ∗
𝑄𝑀𝐷2040 = 0,85
= 70,04𝑙𝑝𝑠
86400
Caudal por aporte comercial, oficial e industrial
De acuerdo con los volúmenes de agua facturada o consumos de carácter comercial, institucional e
industrial, el aporte en promedio es del 25,44%, calculado se obtiene:
𝑄𝐶𝑂𝑀−𝑂𝐹−𝐼𝑁𝐷 2040 = 70,04 𝑙𝑝𝑠 ∗ 0,2544 = 17,81𝑙𝑝𝑠
El caudal medio diario total es de:
𝑄𝑀𝐷𝑇 = 𝑄𝑀𝐷 + 𝑄𝐶𝑂𝑀−𝑂𝐹−𝐼𝑁𝐷
Reemplazando:
𝑄𝑀𝐷𝑇 = 70,04 𝑙𝑝 + 17,81 𝑙𝑝𝑠 = 87,9𝑙𝑝𝑠
Caudal por conexiones erradas (QCE)
Corresponde al aporte de aguas lluvias al sistema de alcantarillado sanitario, provenientes de
conexiones ilegales, de bajantes y patios. Considerando que en el municipio no existe un sistema
completamente separado de aguas residuales y pluviales utiliza 0,1 l/seg-ha. El área total del
perímetro urbano y del centro histórico del municipio de Villa de leyva es de 256,17 Has.
𝑄𝐶𝐸 2040 = 256,17 𝐻𝑎𝑠 ∗ 0,1 𝑙⁄𝑠𝑒𝑔 − 𝐻𝑎 = 25,61 𝑙𝑝𝑠
Caudal de infiltraciones (QINF)
Corresponde a la entrada de aguas subsuperficiales o de otros sistemas al sistema de alcantarillado
a través de fisuras en los colectores, uniones de colectores con pozos de inspección y demás
estructuras. Para determinar este porcentaje se utiliza la Tabla 68.
Tabla 68. Aportes por infiltración en redes de sistemas de recolección y evacuación de aguas
residuales
NIVEL DE INFILTRACIÓN ALTA INFILTRACIÓN INFILTRACIÓN BAJA
COMPLEJIDAD (L/S-HA) MEDIA (L/S-HA) (L/S-HA)
Bajo y medio 0.15 – 0.4 0.1 – 0.3 0.05 – 0.2
Medio y alto 0.15 – 0.4 0.1 – 0.3 0.05 – 0.2
Fuente. RAS 2000 Tabla D.3.7
La sumatoria del perímetro urbano y del centro histórico equivale a 256,14 hectáreas. De acuerdo a
las condiciones del alcantarillado y al nivel de complejidad se asume una infiltración baja de 0.1 L/s-
Ha. Calculando se obtiene un aporte de 25,6 lps.
Caudal máximo horario.
El caudal máximo horario es la base para establecer el caudal y se estima a partir del caudal final
medio diario, mediante el uso del factor de mayoración, F, cuyo valor será determinado utilizando la
formula de Flores, aplicable a poblaciones de 1.000 a 1.000.000 de habitantes.
3,5
𝐹=
𝑃0,1
Donde:
F= Factor de mayoración de Flores.
P=Población proyectada al periodo de diseño (25 años)
Reemplazando:
3,5
𝐹=
56.9570,1
𝐹 = 1,2
Tomando a F como 1,17 el caudal máximo horario es de:
𝑄𝑀𝐻 = 𝐹 ∗ 𝑄𝑀𝐷𝑇
Reemplazando:
𝑄𝑀𝐻 = 1,2 ∗ 87,9𝑙𝑝𝑠 = 105,48𝑙𝑝𝑠
Caudal de aguas servidas domésticas
El caudal de aguas servidas que entra al sistema de alcantarillado se halla mediante la sumatoria de
los caudales antes calculados así:
𝑄𝐷𝐼𝑆𝐸Ñ𝑂=𝑄𝑀𝐻 + +𝑄𝐶𝐸 + 𝑄𝐼𝑁𝐹
𝑄𝐷𝐼𝑆𝐸Ñ𝑂= 105,48𝑙𝑝𝑠 + 25,61𝑙𝑝𝑠 +
25,61𝑙𝑝𝑠
𝑄𝑑𝑖𝑠𝑒ñ𝑜= 156,7𝑙𝑝𝑠
