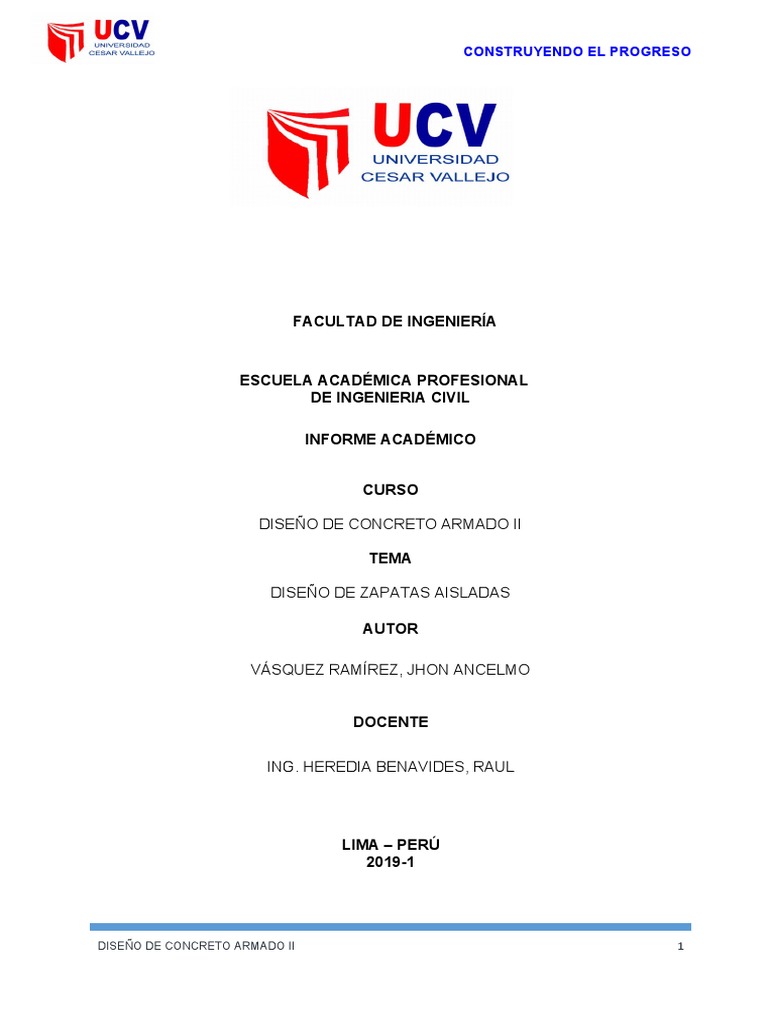

CONSTRUYENDO EL PROGRESO
FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICA PROFESIONAL

DE INGENIERIA CIVIL
INFORME ACADÉMICO
CURSO
DISEÑO DE CONCRETO ARMADO II
TEMA
DISEÑO DE ZAPATAS AISLADAS
AUTOR
VÁSQUEZ RAMÍREZ, JHON ANCELMO
DOCENTE
ING. HEREDIA BENAVIDES, RAUL
LIMA – PERÚ
2019-1
DISEÑO DE CONCRETO ARMADO II 1

DEDICATORIA
El informe lo dedico a mis padres; a quienes les debo todo lo que tengo en esta vida. A
Dios, ya que gracias a él tengo unos padres maravillosos, los cuales me apoyan en mis
derrotas y celebran mis triunfos. A mis profesores quienes son las guías en el
aprendizaje, dándonos los últimos conocimientos para nuestro buen desenvolvimiento
en la sociedad.

INDICE
1. GENERALIDADES………………………………………………………………………4
2. DETALLES DEL PROYECTO…………………………………………………………6
3. PLANOS ………………………………………………………………………………..7
4. ANÁLISIS ESTRUCTURAL………………………………..…………………….……9
5. METRADO DE CARGAS…………………………………………….………………24
6. DISEÑO DE ZAPATAS AISLADAS…..……………………………………………..26

1.- GENERALIDADES
La ingeniería civil es una rama de la ingeniería que se encarga del diseño y

edificación de infraestructuras de tipo civil. Las infraestructuras de tipo civil
incluyen puentes, edificios, obras hidráulicas, de transporte, entre otras. Dicho
en otros términos, la ingeniería civil es la responsable de planear, diseñar y
llevar a cabo todos los sistemas que componen la infraestructura, tanto pública
como privada.
Dentro de ello el análisis y diseño estructural, es la disciplina de la ingeniería

civil que proviene del avance desde la mecánica clásica y mecánica de
materiales. Fundamentados en estos principios se denominan materias
conocidas en las universidades como “análisis estructural”, “diseño de concreto
armado” y/o similares.
Para el caso de la ingeniería estructural se puede decir que es una división

de la ingeniería civil. Básicamente la función de este tipo de ingeniería es
seleccionar los materiales de construcción más adecuados. La elección de los
materiales se lleva a cabo una vez que se ha hecho un análisis de las fuerzas
que se ejercerán sobre dichos materiales, de manera que las resistan. También
se toma en consideración la ubicación geográfica, la actividad sísmica y
cualquier otro factor que, a la larga, pudiera afectar la estructura.
Los estudiantes de la Carrera de Ingeniería Civil deben tener conocimientos
de la aplicación del Diseño y Análisis Estructural como el conocimiento de
conceptos y los temas que abarcan tecnología de los materiales, mecánica de
suelos , dinámica, resistencia de los materiales , entre otros que irán
fusionándose para lograr la aplicación del diseño estructural en las edificaciones.

En el presente trabajo se dará a conocer un poco del curso de Diseño de

Concreto Armado II mediante claros ejemplos sobre el diseño de zapatas, para
reforzar el conocimiento dado en clase, las definiciones y conceptos obtenidos
de las investigaciones o tesis de alumnos egresados de la Carrera de ingeniería
civil mostrando también acotaciones complementarias que se mostraran a lo
largo del desarrollo del informe.
Para hallar valores como Pd y Pl de los elementos estructurales (zapatas en

este caso) se hará el Metrado de Cargas, considerando los parámetros del
Reglamento Nacional de Edificaciones actualizado 2019.
En la elaboración del informe he considerado el uso de formulas y

coeficientes que se podrá encontrar en los ítems mencionados más adelante,
para acudir a conceptos más amplios sobre el tema.

2. DETALLES DEL PROYECTO
Se tienen los siguientes datos:
- PROYECTO : Portico de 3 pisos

- COLUMNAS : 0.60m x 0.50m
- VIGAS : 0.50m x 0.50m
- WD : 7.50 Tn/m
Para el 1° y
WL : 3.50 Tn/m 2° PISO
Para el 3° PISO
- WD : 4.50 Tn/m
WL : 2.50 Tn/m
- CONCRETO F’C : 210 kg/ cm2

- ACERO Fy : 4200 kg/cm2
- Ø COLUMNA : 1/2”
- σT : 2.70 kg/cm2
- γT : 1.80 Tn/m3
Procedimiento:
A. Realizar el análisis estructural de la estructura.

B. Metrado de cargas que llega a cada zapata.
C. Complementar los datos con los ya obtenidos en los pasos anteriores.
D. Efectuar el diseño de las zapatas.

3. PLANOS
Plano: Pórtico
N°de Pisos: 3 pisos
Altura por piso: 4.50m y 3.00m para los dos superiores

Z1 Z3
Z2


4. ANÁLISIS ESTRUCTURAL
Este se realizará mediante el metodo matricial,( MEDIANTE LA RESOLUCION DEL SISTEMA SE ESPERA OBTENER LOS
MOMENTOS ACTUANTES EN CADA APOYO, PARA EL DISEÑO DE SUS RESPECTIVAS ZAPATAS).
- PRIMERO HALLAMOS LOS COEFICIENTES DE LAS VIGAS Y COLUMNAS, PARA QUE DE ESTA MANERA, SIMPLEMENTE SEAN
REEMPLAZADAS EN LAS MATRICES.
- CON LOS COEFICIENTES OBTENIDOS SE PROCEDE A ARMAR LAS MATRICES

POR CADA VIGA Y COLUMNA, PARA ELLO SE UTILIZAN LAS SIGUIENTES
FORMULAS:
K=
β=
- COMO ALGUNAS VIGAS Y COLUMNAS TIENEN LAS MISMAS DIMENSIONES,

SE HALLARA TAN SOLO UNA MATRIZ GLOBAL PARA ESTAS.
APLICANDO LA FORMULA:
- UNA VEZ HALLADAS LAS MATRICES GLOBALES SE PROCEDE A HALLAR LOS

MOMENTOS Y REACCIONES DE EMPOTRAMIENTO PERFECTO.
- SUMAMOS LAS CARGAS MUERTA Y VIVA.
ACCIONES DE EMPOTRAMIENTO PRODUCIDAS POR CARGAS
PARA EL PISO 1 Y 2:
PARA EL PISO 3:
- LUEGO, ARMAMOS LA MATRIZ DE RIGIDEZ TOTAL DE LA ESTRUCTURA

MATRIZ DE MATRIZ DE MATRIZ DE MATRIZ DE

CARGAS RIGIDEZ DESPLAZAMIENTOS EMPOTRAMIENTO
PARA HALLAR LOS DESPLAZAMIENTOS
PARA HALLAR LAS REACCIONES Y MOMENTOS

DESPLAZAMIENTOS
SE TIENEN LOS SIGUIENTES MOMENTOS:

5. METRADO DE CARGAS
El metrado se realizara tomando las vigas y cargas por su longitud tributaria
PD= (Peso espec.del concreto x area x Long.)+(Carga Muerta x

Long.Tributaria)
PL=
(Carga
Para Z1
PD = (2.4 x 0.6 x 0.5 x 10.5) + (2.4 x 0.5 x 0.5 x 2.2) + (4.5 x 2.2) +
2 (7.5 x 2.2)
PD = 54.42 Tn
PL = (2.5 x 2.2) + 2 (3.5 x 2.2)

PL = 20.91 Tn
Para Z2
PD = (2.4 x 0.6 x 0.5 x 10.5) + (2.4 x 0.5 x 0.5 x 2.2) + 2 (4.5 x 0.5 x 0.5 x
4.9) + (4.5 x 2.2) + 2 (7.5 x 4.9)
PD = 98.16 Tn
PL = (2.5 x 2.2) + 2 (3.5 x 4.9)

PL = 39.80 Tn
Para Z3
PD = (2.4 x 0.6 x 0.5 x 10.5) + 2 (2.4 x 0.5 x 0.5 x 2.7) + 2 (7.5 x 2.7)
PD = 51.30 Tn
PL = 2 (3.5 x 2.7)
PL = 18.90 Tn
6. DISEÑO DE ZAPATAS AISLADAS
ZAPATA 1
ZAPATA 2
ZAPATA 3
