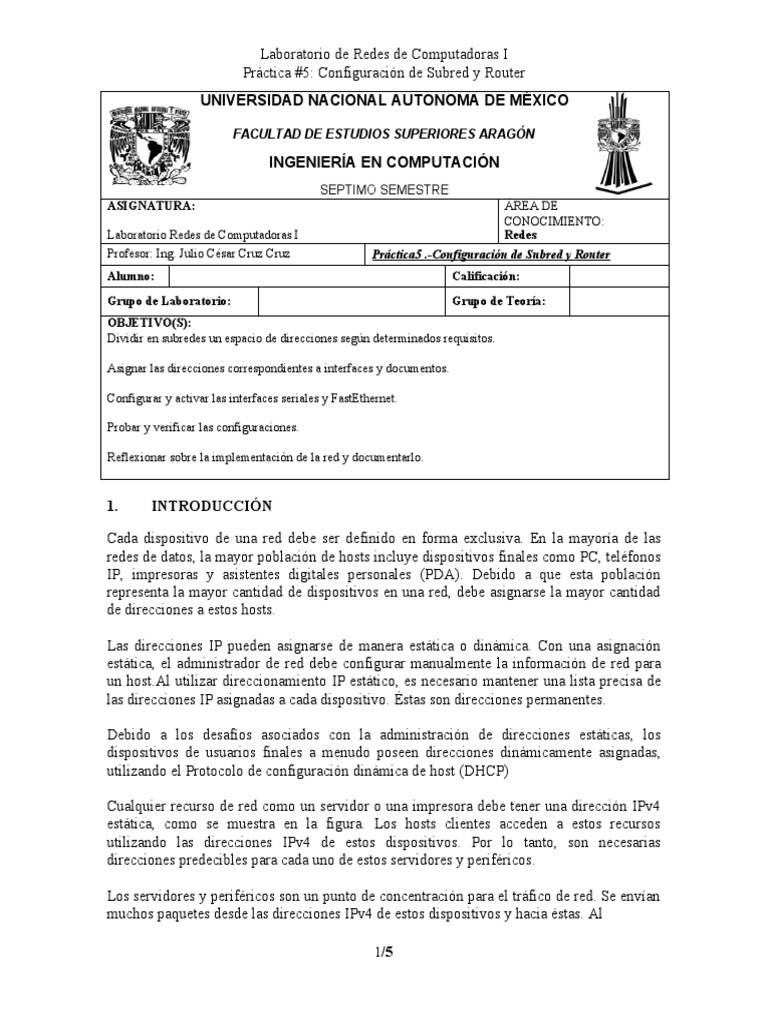

Laboratorio de Redes de Computadoras I

Práctica #5: Configuración de Subred y Router

UNIVERSIDAD NACIONAL AUTONOMA DE MÉXICO

FACULTAD DE ESTUDIOS SUPERIORES ARAGÓN

INGENIERÍA EN COMPUTACIÓN
SEPTIMO SEMESTRE
ASIGNATURA: ÁREA DE
CONOCIMIENTO:
Laboratorio Redes de Computadoras I Redes
Profesor: Ing. Julio César Cruz Cruz Práctica5 .-Configuración de Subred y Router
Alumno: Calificación:
Grupo de Laboratorio: Grupo de Teoría:
OBJETIVO(S):
Dividir en subredes un espacio de direcciones según determinados requisitos.

Asignar las direcciones correspondientes a interfaces y documentos.

Configurar y activar las interfaces seriales y FastEthernet.

Probar y verificar las configuraciones.

Reflexionar sobre la implementación de la red y documentarlo.

1. INTRODUCCIÓN

Cada dispositivo de una red debe ser definido en forma exclusiva. En la mayoría de las
redes de datos, la mayor población de hosts incluye dispositivos finales como PC, teléfonos
IP, impresoras y asistentes digitales personales (PDA). Debido a que esta población
representa la mayor cantidad de dispositivos en una red, debe asignarse la mayor cantidad
de direcciones a estos hosts.

Las direcciones IP pueden asignarse de manera estática o dinámica. Con una asignación
estática, el administrador de red debe configurar manualmente la información de red para
un host.Al utilizar direccionamiento IP estático, es necesario mantener una lista precisa de
las direcciones IP asignadas a cada dispositivo. Éstas son direcciones permanentes.

Debido a los desafíos asociados con la administración de direcciones estáticas, los

dispositivos de usuarios finales a menudo poseen direcciones dinámicamente asignadas,
utilizando el Protocolo de configuración dinámica de host (DHCP)

Cualquier recurso de red como un servidor o una impresora debe tener una dirección IPv4
estática, como se muestra en la figura. Los hosts clientes acceden a estos recursos
utilizando las direcciones IPv4 de estos dispositivos. Por lo tanto, son necesarias
direcciones predecibles para cada uno de estos servidores y periféricos.

Los servidores y periféricos son un punto de concentración para el tráfico de red. Se envían
muchos paquetes desde las direcciones IPv4 de estos dispositivos y hacia éstas. Al

1/5
monitorear el tráfico de red con una herramienta, un administrador de red debe poder
identificar rápidamente estos dispositivos. Utilizar un sistema de numeración consistente
para estos dispositivos facilita la identificación.

Las interfaces de router y firewall son el punto de concentración del tráfico que entra y sale
de la red. Debido a que los hosts de cada red usan una interfaz de dispositivo router o
firewall como gateway para salir de la red, existe un flujo abundante de paquetes en estas
interfaces. Por lo tanto, estos dispositivos pueden cumplir una función importante en la
seguridad de red al filtrar los paquetes según las direcciones IPv4 de origen y destino.
Agrupar los diferentes tipos de dispositivos en grupos de direccionamiento lógicos hace que
la asignación y el funcionamiento del filtrado de paquetes sea más eficiente.

2. INVESTIGACIÓN PREVIA

1.- Investigar los términos:

 Direccionamiento sin clase
 Direccionamiento jerárquico
 Direcciones publicas
 Direcciones privadas
 Dirección de red
 Dirección de broadcast
 Red
 Subred
 Diferencia entre red y subred
 Mascara de Subred

3. EQUIPO

a) 2 Router
b) 2 Switch
c) PC’s
d) Cables de consola

4. DESARROLLO

Diagrama de topología

Figura 1.- Topología de red

Tabla de direccionamiento
Dispositivo Interfaz Dirección IP Máscara de Gateway por
subred defecto
R1 S0/0/0 No aplicable
 Fa0/0 No aplicable
S0/0/0 No aplicable
R2 Fa0/0 No aplicable
PC1 NIC
PC2| NIC

Escenario

En esta actividad de laboratorio, el usuario diseñará y aplicará un esquema de

direccionamiento IP para la topología presentada en el Diagrama de topología. Se
proporcionará un bloque de direcciones, al que debe dividir en subredes para brindar un
esquema de direccionamiento lógico para la red. Por lo tanto los routers estarán listos para
la configuración de la dirección de la interfaz de acuerdo con el esquema de
direccionamiento IP del usuario. Una vez que se complete la configuración, verifique que la
red esté funcionando adecuadamente.

EJERCICIO I: DIVISIÓN EN SUBREDES DEL ESPACIO DE DIRECCIÓN.

Paso 1: Examine los requisitos de la red.

Se ha suministrado al usuario el espacio de dirección 192.168.1.0/24 para que lo utilice en

el diseño de red. La red consta de los siguientes elementos:
 La LAN conectada al router R1 requiere suficientes direcciones IP para admitir 15
hosts.
 La LAN conectada al router R2 requiere suficientes direcciones IP para admitir 30
hosts.
 El enlace entre el router R1 y el router R2 requiere direcciones IP en cada extremo
del enlace.
 El plano debe tener subredes de igual tamaño y utilizar los tamaños de subredes más
pequeños que incorporarán la cantidad adecuada de hosts.

Paso 2: Considere las siguientes preguntas al crear el diseño de red.

¿Cuántas subredes se necesitan para esta red?

¿Cuál es la máscara de subred de esta red en formato decimal punteado?

¿Cuál es la máscara de subred de la red en formato de barra diagonal?

¿Cuántos hosts utilizables existen en cada subred?

Paso 3: Asigne direcciones de subred al Diagrama de topología.

1. Asigne la segunda subred a la red conectada al router R1.

2. Asigne la tercera subred al enlace entre R1 y R2.
3. Asigne la cuarta subred a la red conectada al router R2.
EJERCICIO II: IDENTIFICAR LAS DIRECCIONES DE INTERFAZ.

Paso 1: Asigne las direcciones correspondientes para las interfaces del dispositivo.

1. Asigne la primera dirección de host válida en la segunda subred para la interfaz

LAN en R1.
2. Asigne la última dirección de host válida en la segunda subred para PC1.
3. Asigne la primera dirección de host válida en la tercera subred para la interfaz
WAN en R1.
4. Asigne la última dirección de host válida en la tercera subred para la interfaz WAN
en R2.
5. Asigne la primera dirección de host válida en la cuarta subred para la interfaz LAN
de R2.
6. Asigne la última dirección de host válida en la cuarta subred para PC2.

Paso 2: Documente las direcciones a utilizarse en la tabla proporcionada debajo del

Diagrama de topología.

EJERCICIO III: CONFIGURACIÓN DE LAS DIRECCIONES SERIALES

Y FASTETHERNET.

Paso 1: Configure las interfaces del router.

Configure las interfaces en R1 y R2 con las direcciones IP del diseño de red. Observe que
para completar la actividad en el Packet Tracer es necesario utilizar la ficha configuración.
Cuando haya finalizado, asegúrese de guardar la configuración en ejecución para la
NVRAM del router.

Paso 2: Configure las interfaces de la PC.

Configure las interfaces Ethernet de PC1 y PC2 con las direcciones IP y gateways por
defecto del diseño de red.

EJERCICIO IV: VERIFICAR LAS CONFIGURACIONES.

Responda las siguientes preguntas para verificar que la red esté funcionando correctamente.

¿Es posible hacer ping al gateway por defecto desde el host conectado a R1?
¿Es posible hacer ping al gateway por defecto desde el host conectado a R2?
¿Es posible hacer ping a la interfaz serial 0/0/0 de R2 desde R1?
¿Es posible hacer ping a la interfaz serial 0/0/0 de R2 desde R1?

La respuesta a las preguntas anteriores debe ser sí. En caso en que fallen los pings
mencionados arriba, verifique las configuraciones y conexiones físicas.
5. REPORTE Y/O CONCLUSIONES

Anote sus Conclusiones u Observaciones; revisando los objetivos planteados al inicio de la

práctica
