INSTITUTO SUPERIOR TECNOLÓGICO EL ORO

Carrera: Mecánica Industrial Tercer Nivel


Nombre: Daniel Hernandez Parrales
Fecha: 31/08/2020
Tema: Deformaciones unitarias normales
Emule los ejemplos: 2.2, 2.3, 2.4 del libro “Mecánica de materiales, de RC Hibbeler”. Página 71 – 73. Para
emular, haga los siguientes cambios:

• En ejemplo 2.2 cambie el dato “300mm” por 330mm.


• En ejemplo 2.3 cambie el dato “250mm” por 275mm.
• En ejemplo 2.4 cambie el dato “150mm” por 165mm. Es decir, antes del desplazamiento: AB= BC
= AD = DC = 165mm.

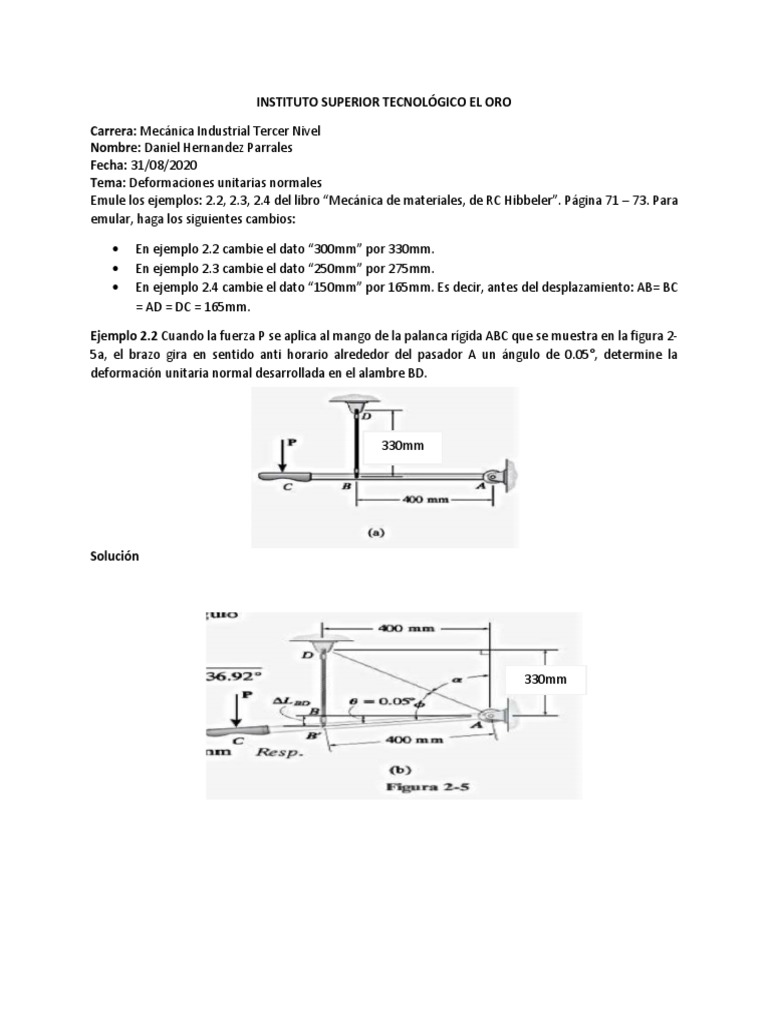

Ejemplo 2.2 Cuando la fuerza P se aplica al mango de la palanca rígida ABC que se muestra en la figura 2-
5a, el brazo gira en sentido anti horario alrededor del pasador A un ángulo de 0.05°, determine la
deformación unitaria normal desarrollada en el alambre BD.

330mm

Solución

330mm

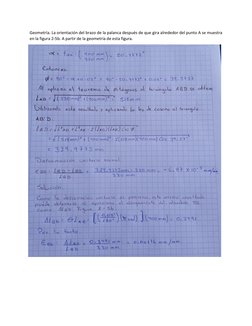

Geometría. La orientación del brazo de la palanca después de que gira alrededor del punto A se muestra
en la figura 2-5b. A partir de la geometría de esta figura.

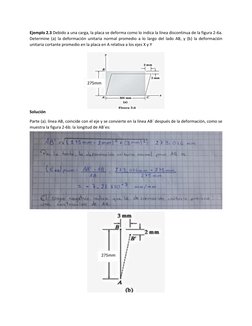

Ejemplo 2.3 Debido a una carga, la placa se deforma como lo indica la línea discontinua de la figura 2-6a.
Determine (a) la deformación unitaria normal promedio a lo largo del lado AB, y (b) la deformación
unitaria cortante promedio en la placa en A relativa a los ejes X y Y

275mm

Solución

Parte (a). línea AB, coincide con el eje y se convierte en la línea AB´ después de la deformación, como se
muestra la figura 2-6b. la longitud de AB´es:

275mm
275mm

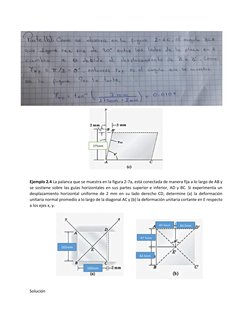

Ejemplo 2.4 La palanca que se muestra en la figura 2-7a, está conectada de manera fija a lo largo de AB y
se sostiene sobre las guías horizontales en sus partes superior e inferior, AD y BC. Si experimenta un
desplazamiento horizontal uniforme de 2 mm en su lado derecho CD, determine (a) la deformación
unitaria normal promedio a lo largo de la diagonal AC y (b) la deformación unitaria cortante en E respecto
a los ejes x, y.

83.5mm 83.5mm

82.5mm

165mm

82.5mm

165mm

Solución

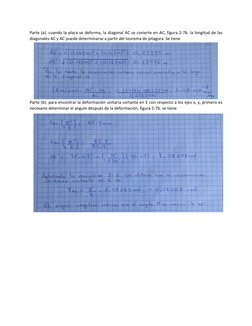

Parte (a). cuando la placa se deforma, la diagonal AC se covierte en AC, figura 2-7b. la longitud de las
diagonales AC y AC´puede determinarse a partir del teorema de pitagora. Se tiene

Parte (b). para encontrar la deformación unitaria cortante en E con respecto a los ejes x, y, primero es
necesario determinar el angulo después de la deformación, figura 2-7b. se tiene
