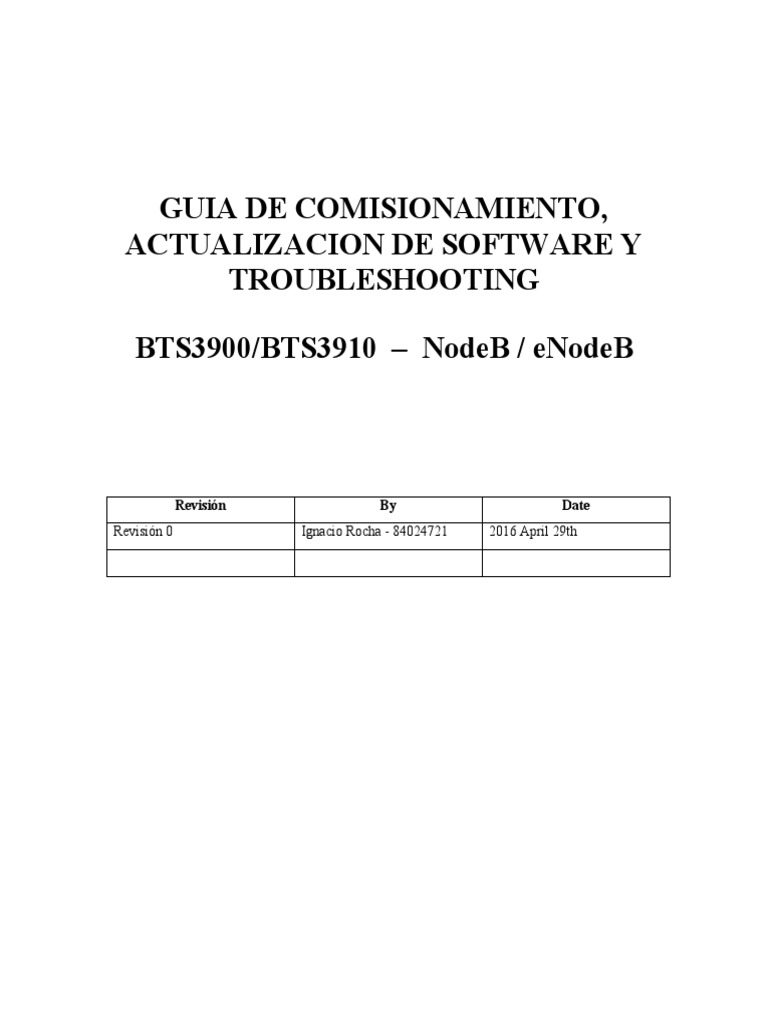

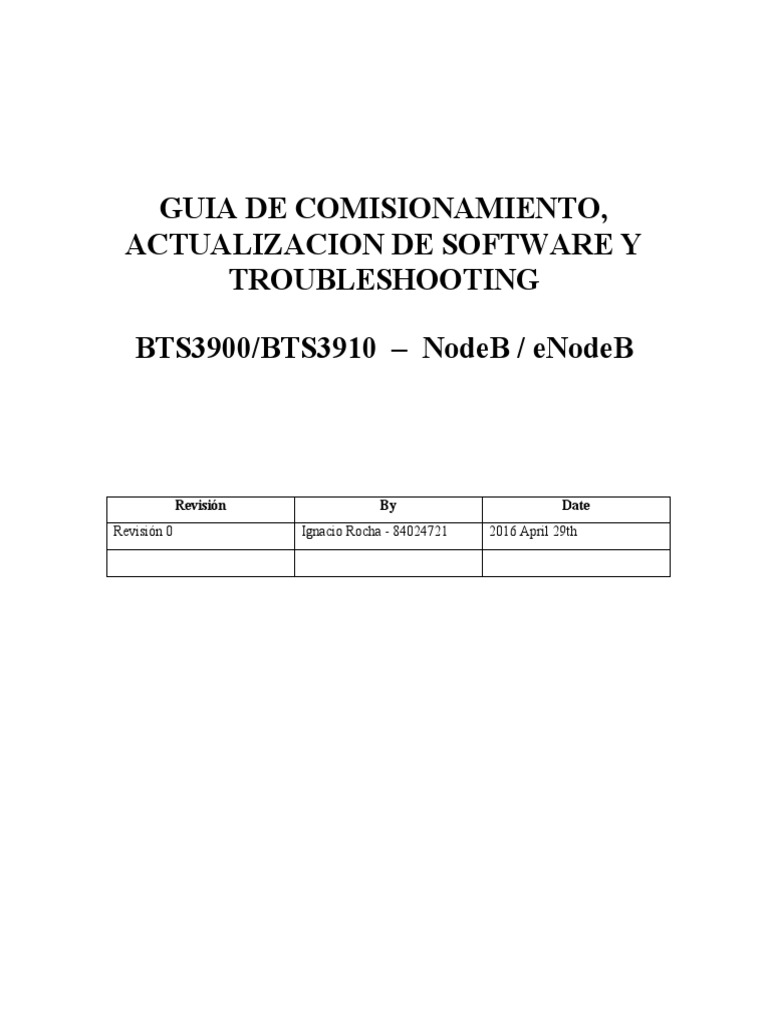

GUIA DE COMISIONAMIENTO,

ACTUALIZACION DE SOFTWARE Y
TROUBLESHOOTING

BTS3900/BTS3910 – NodeB / eNodeB

Revisión By Date
Revisión 0 Ignacio Rocha - 84024721 2016 April 29th
Contenido
1 Documentación e interpretación

1.1 RF engineering
1.2 Layout

2 Comisionamiento por Laptop

2.1 Material necesario

2.2 Conectarse al Nodo
2.3 Actualizar Software
2.4 Instalar Script
2.5 Checar Hardware, Tarjetas y sus versiones, transceivers, RRUs

3 Comisionamiento por WDT

3.1 Material necesario

3.2 Conectarse al Nodo
3.3 Actualizar Software
3.4 Instalar Script
3.5 Checar Hardware, Tarjetas y sus versiones, transceivers, RRUs

4 Troubleshooting

4.1 Documentación: RF Engineering, EPT, Layout.

4.2 Descripción del U2000
4.3 Ping al U2000
4.4 Ping al Gateway de OMCH (Ruta hacia el U2000)
4.5 Trace al U2000
4.6 Descripcion de los comandos: lst omch, lst vlanmap, lst devip, lst iprt.
4.7 Pings de Servicio 3G (UMTS) y 4G (LTE)
4.8 Prueba de VSWR
4.9 Configurar RETs

5. Apendice:
5.1 Descargar y configurar el SFTP tool.
 1 Documentación e interpretación

1.1 RF engineering

1.2 Layout
 2 Comisionamiento por Laptop

2.1 Material necesario

 Laptop con Internet Explorer y Mozilla Firefox (de preferencia)

 Cable de Red (straight)
 Access Point (Opcional para comisionamiento con Laptop)
 Convertidor USB a RJ45

2.2 Conectarse al Nodo

La tarjeta UMPT tiene una IP default (de fabrica) que es la siguiente: 192.168.0.49 y mascara de red
255.255.255.0

Debemos configurar a nuestra Laptop una IP fija 192.168.0.x, que este en el mismo segment, esta
IP debe tener la forma donde “x” es cualquier valor entre 1 y 254 excepto 49.

Finalmente abrimos una terminal CMD y hacemos un PING para verificar conección.

Para nuestro ejemplo, utilizaremos un Access Point, en este caso debemos buscar una red
WiFi que corresponda a la del Access Point (Podemos tambien optar por conectar directamente el
cable de red al convertidor USB a RJ45)

Elegimos la Red WiFi, en este caso es la de TP-Link.

Introducimos el Password del Access Point en caso que tenga. Quizas solo tengamos q
realizar este paso la primera ves ya que la casilla de conectarse automaticamente esta seleccionada.
 Ya que estamos conectados en la Red WiFi de TP-Link (esto equivale a conectar el cable de
Red y hacer una coneccion alambrica) le damos click en “Open Network and Sharing Center””

Click aquí

Nos arrojara la siguiente ventana, de la cual seleccionaremos “Change adapter settings”

Click aquí

Nos va a desplegar una ventana con las redes y su estatus. La red Inalambrica aparece en
color verde (conectada). Si estuvieramos conectados alambricamente la red “Local Area
Connection” que presenta un tache rojo deberia aparecer en estatus conectado.
 Damos click derecho en la red WiFi en la que estamos conectados y eligiremos la opcion
“properties”. Nos desplegara la ventana mostrada abajo.

Daremos click en “Internet Protocol Version 4 (TCP/IPv4)”.

Configuración de IP en la Laptop.

Ahora si procederemos a configurar una IP fija en nuestra Laptop. Seleccionamos “Use the
following IP address”, y utilizamos la IP 192.168.0.x, donde “x” es cualquier valor entre 1 y 254
excepto 49. En este caso utilizamos la IP 192.168.0.50 y mascara 255.255.255.0.

Damos click en “OK” y cerramos todas las ventanos que utilizamos para llegar a esta
ultima. Ahora ya tenemos configurada una IP fija en el mismo rango que la IP del Nodo.
Procedemos a verificar la conexión.
Abrimos una terminal de windows (CMD). Y hacemos ping a la IP del nodo. Escribimos el
siguiente commando y damos click en la tecla ENTER.

ping 192.168.0.49

El ping debe ser exitoso como en la terminal de arriba. En caso que el ping no sea exitoso
favor de checar la conexión física. Si aun así no hay ping exitoso, posiblemente la UMPT no sea
nueva y entonces la UMPT podría tener configurada la siguiente IP y mascara

IP: 17.21.2.15; Mascara: 255.255.255.0

En este caso realizar el mismo proceso de cambiar la IP fija en la laptop, pero ahora
eligiremos una IP fija de la forma 17.21.2.x, donde “x” es un valor entre 1 y 254 excepto 15. Y
verificaremos la conexión haciendo PING a la IP del nodo 17.21.2.15.

Conectandose al WebLMT

Hasta ahora ya seguramos que hay conexion entre la Laptop y la BBU (Nodo). Lo que sigue
es conectarnos a traves del WebLMT (LMT – Local Maintenance Terminal).
Para conectarse al WebLMT habrimos el programa de Internet Explorer o Mozilla Firefox. En este
caso usaremos el Mozilla Firefox para conectarse al Nodo.
Escribimos la dirección IP en el navegador. Debemos descartar cualquier alerta de
conexion y añadir las excepciones a conexiones no seguras.

Ahora procedemos a llenar los campos con las credenciales del Nodo como sigue:
User: admin
Password: hwbs@com
User type: Local - (es el default)
Verification code: llenarlo con el codigo que aperece a la derecha

Después click en “Login”

De nuevo descartamos cualquier mensaje de conexión, en este caso hay q seleccionar

“Permitir ventanas emergentes para 192.168.0.49”. En caso que pida de nuevo hay que llenar las
credenciales y volver a logearse.

Finalmente sera desplegado el webLMT como se muestra en la siguiente figura:

 Daremos click en el Icono “MML” y finalmente estaremos listos pata poder corer
commandos en la BBU.

En la parte inferior donde dice “Command (F5)” es donde podremos escribir los commandos que
queremos ejecutar
2.3 Actualizar Software
Para actualizar el software nos logeamos a la BBU (Detalles en Capitulo 2.2). Antes de poder
descargar Software o Scripts en la BBU tenemos que descargar desde el nodo una herramienta
llamada SFTP tool.

Nota: este paso solo se realize una vez, después solo hay que ejecutar la herramienta desde la
carpeta de instalación.

Los comandos para actualizar el software son:

a) lst software - Checamos la versión de software para ver si es necesario actualizarlo

b) dld software - Comando para descargar el software desde la Laptop a la BBU
c) lst software - Verificamos si el software se descargo y está disponible en la BBU
d) act software - Activamos la nueva versión de software
e) lst software - Verificamos que la nueva versión de software se activo correctamente.

A continuación veremos los pasos anteriores en detalle y gráficamente:

a) lst software. Listamos el software y su versión que contiene la UMPT, en el siguiente

ejemplo tenemos la versión “BTS3900 V100R008C00SPC220”.

A continuación se muestran los logs de la figura de arriba en formato texto,

 +++ HID-9122_1937_Matamoros 2016-04-07 05:33:06 DST
O&M #128
%%LST SOFTWARE:;%%
RETCODE = 0 Operation succeeded.

Result of software query

------------------------
Storage Area Application Type Software Version Software Status Activate Time

Main Area GBTS BTS3900 V100R008C00SPC220 Available 2015-11-26 09:13:01

Main Area NodeB BTS3900 V100R008C00SPC220 Available 2015-09-15 03:48:45 DST
Main Area eNodeB BTS3900 V100R008C00SPC220 Available 2015-09-15 03:48:45 DST
Standby Area NULL NULL Unavailable NULL
(Number of results = 4)

--- END

En este caso necesitamos actualizar el software de la versión “BTS3900 V100R008C00SPC220” a la

versión “BTS3900 V100R009C00SPC230” (versión más actual que se está trabajando en el
proyecto AT&T).

b) dld software. Descargamos el software (Versión BTS3900 V100R009C00SPC230) desde la

Laptop a la UMPT

Los campos se deben llenar como se muestra en la siguiente figura:

IP de la Laptop
Directorio donde está anidado
Asegurarse que esta
el software Asegurarse que esta en NO
en NO Password SFTP Server:
“admin1”
FTP Server IP: es la IP de la laptop (servidor SFTP)
User Name: admin ( usuario del SFTP Server)
Password: admin1 (Password del FTP Server)
Directory Name: D:\BTS3900 (Directorio donde se encuentra el software)
Software Type: SOFTWARE(Software) - Valor default y no se cambia
Software Version: ---------- ( se deja el campo vacio)
Guage Option: Y(Guaje) - Valor default y no se cambia
Download by Config Flag: NO(No)
Delay Download Flag: NO(Not Delay Download)
Aplication Type List: Nextel (NodeB & eNodeB) / IUSACELL (Gbts & NodeB & eNodeB)

Click en “Exec”; si el siguiente mensaje aparece, dar click en “Yes”

La descarga del software a la BBU puede tomar de entre 15 min a 45 min. Al final de la descarga el
WebLMT enviara su último mensaje de descarga exitosamente.

c) lst software. Listamos el software y checamos que esté disponible la nueva versión de
software que descargamos.

Aparecerán ahora disponible (available) la versión de software “BTS3900 V100R009C00SPC230”,

pero no activada.
 d) act software. Activamos la nueva versión de software disponible en la BBU.

Operation Type: NE (The Whole NE) - esta por default

Software Type: SOFTWARE (Software) - esta por default
Software Version: “BTS3900 V100R009C00SPC230” Copiar el nombre completo con espacio.
Aplication Type List: Nextel (NodeB & eNodeB) / IUSACELL (Gbts & NodeB & eNodeB)
La BBU se reiniciara y el Nuevo software quedara activado.

e) lst software. Checamos que la nueva versión de software esta activado.

Como podemos ver, la nueva versión de software ya tiene una fecha de activación (Activate Time),
Por lo tanto, la actualización de Software a la versión más reciente fue exitosa.
2.4 Instalar Script
Los pasos para instalar el Script en el sitio son los siguientes:

a) dld cfgfile - Comando para descargar el script desde la Laptop a la BBU

b) lst cfgfile - Verificamos si el script se descargo y está disponible en la BBU
c) act cfgfile - Activamos el Script descargado en la BBU.

Ahora mostraremos las pantallas que nos muestran los pasos anteriores y sus detalles.

a) dld cfgfile - Comando para descargar el script desde la Laptop a la BBU

Nombre del Script:

CFGDATA.XML

Directorio donde está anidado IP de la Laptop

el script
Password SFTP Server:
“admin1”

IP Mode: IPV4(IPv4)
FTP Server IP: es la IP de la laptop (servidor SFTP)
User Name: admin - ( usuario del SFTP Server)
Password: admin1 - (Password del FTP Server)
Directory Name: D:\BTS3900 - (Directorio donde se encuentra el Script)
File Name: CFGDATA.XML - Nombre del Script, debe llevar extensión *.XML
File Type: XML (XML Format)
Area Flag: STANDBY (Standby) - Valor default y no se cambia
Guaje Option: Y (Send Progress) - Valor default y no se cambia
Encrypted Mode: UNENCRYPTED (UNENCRIPTED) - Valor default y no se cambia

La descarga del Script es rápida, unos segundos y estará lista. Asegurarse que el Script está disponible en la
carpeta configurada en el SFTP Server
b) lst cfgfile - Comando para ver los Scripts en la BBU

Script disponible en la
BBU

c) act cfgfile - Comando para activar el Script en la BBU

Mode: XML (XML Mode)
Effect Type: INMEDIATELY (Inmediately)
Product Type _______ - Dejar Vacio

Despues damos click en “Exec”, la BBU se reiniciara y los desconectara del WebLMT.

Si la transmisión Tx esta lista. Podemos hacer Ping al U2000 para checar el canal de operación y
mantenimiento OMCH.
2.5 Checar Hardware, Tarjetas y sus versiones, transceivers,
RRUs
 1. Apéndice

5.1 Descargar y configurar el SFTP tool

Antes de poder descargar Software o Scripts en la BBU tenemos que descargar desde el nodo una
herramienta llamada SFTP tool.

Nota: este paso solo se realize una ves, después solo hay que ejecutar la herremienta desde la
carpeta de instalación.

Ya que estamos conectados en el nodo, damos click en “FTP Tool” del menu superior de la
ventana.

Aquí

Nos desplegara una ventana, le damos en “Guardar archivo”

Yo en mi caso Guarde el archive en el Escritorio. Se descargara un archive comprimido y

ejecutable.
 Damos click en el archivo comprimido ejecutable que se descargo “SFTPServer” y lo
instalamos.

Aparecere ahora una carpeta de instalación en la misma ruta donde se descargo el

SFTPServer, como se muestra en la siguiente figura:

En esta carpeta tenemos el ejecutable del servidor ya instalado. Habrimos la carpeta ahora

Abrimos el SFTP
server.

Les pedira cambiar password la primera ves.

Original Password: hwbs@com

New Password: admin1
El password Nuevo puede ser cualquiera,
yo recomiendo este por facil.
Inmediatamente aparecera un circulo verde (active) en la parte inferior derecha, mostrandonos que
tenemos active el SFTP Server.

Aquí

Antes de continuar, vamos a crear una carpeta en nuestro disco rais “D” o “C” si solo existe uno.

Se recomienda dar el nombre de BTS3900. En esta carpeta se copiara el software al cual se quieren
actualizar la UMPT (principal tarjeta de la BBU), los scripts que se quieren instalar, y si es el caso
la licencia de LTE.

Volviendo al SFTP Server, recordemos el circulo verde que aparece en la parte inferior
derecha. Vamos a dar click derecho sobre el icono y seleccionaremos “FTP Server Configure”

De la ventana siguiente:

User name: admin - esta por default

Password: - No se escribe nada al menos que se quiera cambiar
Working directory: D:\BTS3900 - Es el directorio de la carpeta que creamos.
Port number: 21 - esta por default – no cambiar
Thread numer: 50 - esta por default – no cambiar
De el menu inferior elegir la opción “Both”. Finalmente click en “OK”

Aquí

Antes Despues

Pedirá password de confirmación (admin1 es el que recomende al inicio)

Aparecere una venta de que se modifico exitosamente

Nota: Al apagar la computadora muy posiblemente se cerrara el SFTP Server, ya no vas a ver el
icono verde en la parte inferior derecha. Para activarlo solo necesitas ejecutarlo desde la carpeta de
instalación, ya no te pedirá cambiar de password y mantendrá la ultima configuración que se le
aplico.
 PING 10.32.0.70: 32 data bytes
Request time out
Request time out
Request time out
Request time out
--- 10.32.0.70 ping statistics ---
4 packet(s) transmitted
0 packet(s) received
Percent 100.00 packet lost

+++ GUJ-6284_6437_Rosario 2016-04-07 07:27:31 DST

O&M #75
%%PING: SN=7, SRCIP="10.248.137.3", DSTIP="10.32.0.70", CONTPING=DISABLE, APPTIF=NO;%%
RETCODE = 0 Operation succeeded.
12 reports in total
--- END
