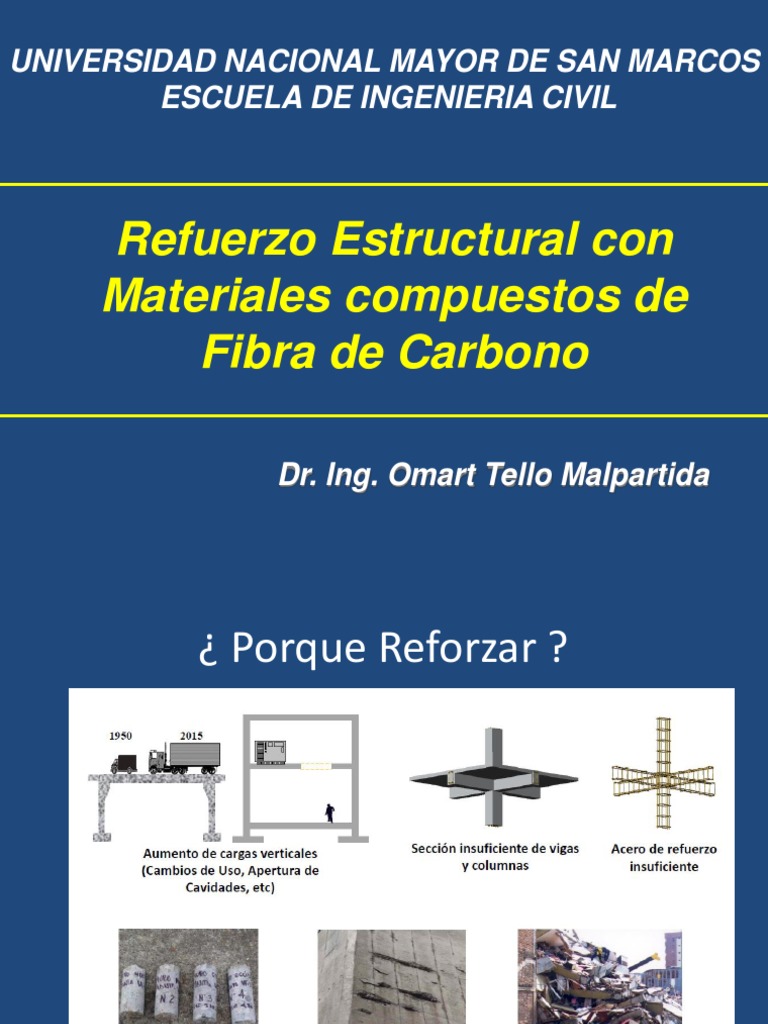

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
ESCUELA DE INGENIERIA CIVIL
Refuerzo Estructural con
Materiales compuestos de
Fibra de Carbono
Dr. Ing. Omart Tello Malpartida
¿ Porque Reforzar ?
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Patología estructural
• En las estructuras las fallas se ponen de manifiesto con la
aparición de una serie de señales, que se engloban dentro de
la sintomatología estructural ante estos síntomas y previa
investigación de sus causas el técnico especialista, debe
establecer un diagnostico de la enfermedad que sufre la
estructura.
Causas de lesiones o defectos
• Las causas que pueden provocar lesiones en una estructura,
pueden ser muchas, muy variadas y pueden estar
relacionadas con el mismo proyecto, con los materiales, con la
ejecución y con el uso o explotación de la estructura.
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Proceso de Reparación o Reforzamiento
Evaluación Estructural
• Revisión de información disponible.
• Toma de mediciones y fotografías.
• Inspección de fisuras y grietas en la
estructura.
• Evaluación y monitoreo de fisuras y
grietas.
• Evaluación de la resistencia del concreto
existente
• Revisión del acero de refuerzo.
• Verificación de la cimentación.
• Medición vibraciones ambientales.
1.- Historia
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
2.- ¿Que son los materiales
compuestos FRP ?
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Materiales Compuestos (F.R.P)
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Materiales Compuestos (F.R.P)
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Resistencia del FRP vs Otros Materiales
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Fibras mas comunes
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Diagrama tensión – deformación de
las fibras, la matriz y el composite
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Sistemas de Reforzamiento CFRP
Láminas o barras
Fibras pre-curadas
(carbono CFRP,
vidrio GFRP,
aramida AFRP)
Resina Sika Carbodur
+ =
Polímero
SikaWrap
Tejidos para formar
láminas curadas en sitio
Ventajas de un FRP con fibra de carbono
FRP vs reforzamiento con acero
Acero FRP
– Bajo costo de materiales – Alto costo de materiales
– Alto costo de instalación – Bajo costo de instalación
– Mediano tiempo de instalación – Corto tiempo de instalación
– Presenta corrosión – No presenta corrosión
– Pesado – Ligeros (no aumentan la Carga
– Alto costo de mantenimiento Muerta ni modifican la
arquitectura o geometría)
– Bajo costo de mantenimiento
Ventajas del FRP en la Construcción
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Ventajas de FRP en distintas Fases
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
3.- ¿ Donde usar FRP ?
Confinamiento de elementos de concreto
o albañilería con cargas axiales o de
flexo – compresión
(Columnas, Pilares de puentes,
Chimeneas)
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Refuerzo a Flexión y Cortante
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Refuerzo Sismorresistente
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Ventajas del Sistema FRP respecto
a las técnicas convencionales
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
4.- Proceso de Instalación
✓ Reparar daños
(inyección de grietas, saneo de
acero corroído, etc.)
✓ Trazar las zonas de aplicación
✓ Preparación de la superficie
✓ Realizar pruebas de adherencia
✓ Verificar las condiciones de
aplicación
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Condiciones antes de la aplicación
¡No debe haber
daños en
proceso!
Reparación de Daños
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reparación de Daños
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Preparación de Superficie
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Prueba de Adherencia
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Prueba de Adherencia
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Protección
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Laminados CARBODUR
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Laminados CARBODUR
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Tejidos SIKAWRAP
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Aplicación en “Seco”
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Aplicación en “Seco”
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Aplicación en “Seco”
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Aplicación en “Húmedo”
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Aplicación en “Húmedo”
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
5.- Confinamiento en Columnas y
Pilares
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Efecto Poisson
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Influencia de la Geometría
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Influencia de la geometría del pilar
SECCIONES RECTANGULARES
Debido a la transmisión de presión a partir de las
esquinas, gran parte de la sección permanecerá sin
confinar.
En caso de secciones muy alargadas, el área
correspondiente al núcleo confinado puede llegar a
resultar muy pequeña (relación de aspecto > 2:1)
REDONDEO DE ESQUINAS
Redondeado de las esquinas modifica el
esquema de los arcos de descarga,
aumentando la superficie confinada.
Ello también reduce el riesgo de fallo del
CFRP, al estar las tensiones concentradas
principalmente en las esquinas
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Eficacia del confinamiento
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Confinamiento : Errores Habituales
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Aporte del CFRP: Refuerzo Externo
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Aporte del CFRP: Refuerzo Externo
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
FRP: Proyecto Integrado
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
6.- Bases de Calculo
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Códigos del ACI
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Diseño por flexión: ACI 440.2R
Aplicación NSM
(Near Surface Mounted)
Aplicación externamente adherida
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Diseño por cortante: ACI 440.2R
yf = 0.95 yf = 0.85 yf = 0.85
Completamente envuelto Adherido en forma de “U” Adherido lateralmente
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Confinamiento: ACI 440.2R
Aumento de capacidad a carga axial
Aumento en la resistencia a cortante
Aumento de resistencia a flexión y ductilidad
Confinamiento de traslapes
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Confinamiento: ACI 440.2R
no confinado
confinamiento ligero
fuerte confinamiento (debilitamiento)
fuerte confinamiento (endurecimiento)
Falla
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Refuerzo de Mampostería: ACI 440.7R
Refuerzo a flexión, cargas fuera del plano
Tiras de CFRP
Refuerzo a cortante, cargas en el plano
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento de conexiones, ACI 440-Chap-13
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento de conexiones, ACI 440-Chap-13
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Reforzamiento de conexiones, ACI 440-Chap-13
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
7.- Aspectos fundamentales para el
diseño ACI 440 – 2R - 08
7.1.- Límites del diseño (ACI 440.2R-08, 9.2)
• Estos límites están impuestos para evitar el colapso de la estructura por despegue
u otro fallo del sistema CFRP debido a vandalismo, daños u otras causas.
• Debido a ello, la estructura sin reforzar debe ser capaz de soportar un
determinado nivel de cargas. En el supuesto de que el FRP resultara dañado, la
estructura debe ser capaz de soportar una mínima combinación de cargas sin
colapsar.
• Dicha combinación de cargas es:
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Resistencia estructural en situación de incendio (ACI 440.2R-08, 9.2.1)
• Un incendio representa una situación accidental que implica condiciones de
diseño excepcionales para la estructura y las cargas actuantes.
• En caso de incendio, el FRP desprotegido se perderá debido a la presencia de
altas temperaturas. Por tanto, el elemento estructural sin reforzar estará sujeto
a una determinada combinación de cargas de diseño reducidas, acorde a las
regulaciones locales.
• Se debe efectuar una comprobación simplificada de la resistencia nominal del
elemento sin reforzar en caso de incendio. La combinación de cargas empleada
para dicha verificación está basada en la combinación de cargas de servicio sin
mayorar.
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
7.2.- Factores de reducción de resistencia del FRP (ACI 440.2R-08, 9.4)
• Debido a que la exposición a largo plazo bajo la influencia de varios tipos
de exposición puede favorecer una reducción de la tensión última del
FRP, rotura por fluencia y fatiga en los laminados, las propiedades del
producto a emplear en las ecuaciones de diseño serán reducidas,
basándose en las condiciones de exposición medioambiental:
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Factores de reducción medioambiental (CE )
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
7.3.- Refuerzo a flexión
• Los elementos de concreto reforzado, como vigas, losas y columnas,
pueden ser reforzados a flexión mediante el uso de composites de FRP
adheridos con adhesivos estructurales específicos sobre las áreas
traccionadas, disponiéndose con la dirección de sus fibras de forma
paralela a las principales tensiones de tracción (eje del elemento).
• El dimensionado del refuerzo de FRP en estas condiciones sigue los
principios establecidos en ACI 318-14 y ACI 440-2R.08, Sección 10 con
las siguientes modificaciones:
a) El bloque de compresión del concreto empleado para el cálculo
no está basado en un diagrama rectangular simplificado
(bloque de compresiones Whitney). En su lugar, un diagrama
parábola rectángulo es empleado, de manera que pueda
llevarse a cabo el cálculo de secciones de concreto
independientemente de la complejidad de su geometría.
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
La tensión en el concreto es obtenida a partir de las siguientes
ecuaciones:
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
b) En el caso de emplear laminados postensados Sika® CarboDur®
S, la máxima deformación efectiva para la platina de CFRP
estará limitada a 1.26% (valor validado experimentalmente
para el sistema Sika® CarboStress®).
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Software SIKA para diseño FRP
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
Nuevo Software para Diseño FRP
(Fiber Reinforced Polymer)
Reforzamiento y Reparación de Estructuras Ing. Omart Tello Malpartida
https://per.sika.com/es/soluciones-y-productos/mercados_sika/soluciones-
reforzamiento-estructural/Software-Rehabilitacion-y-Reforzamiento.html
¿ Preguntas …..?
