1.

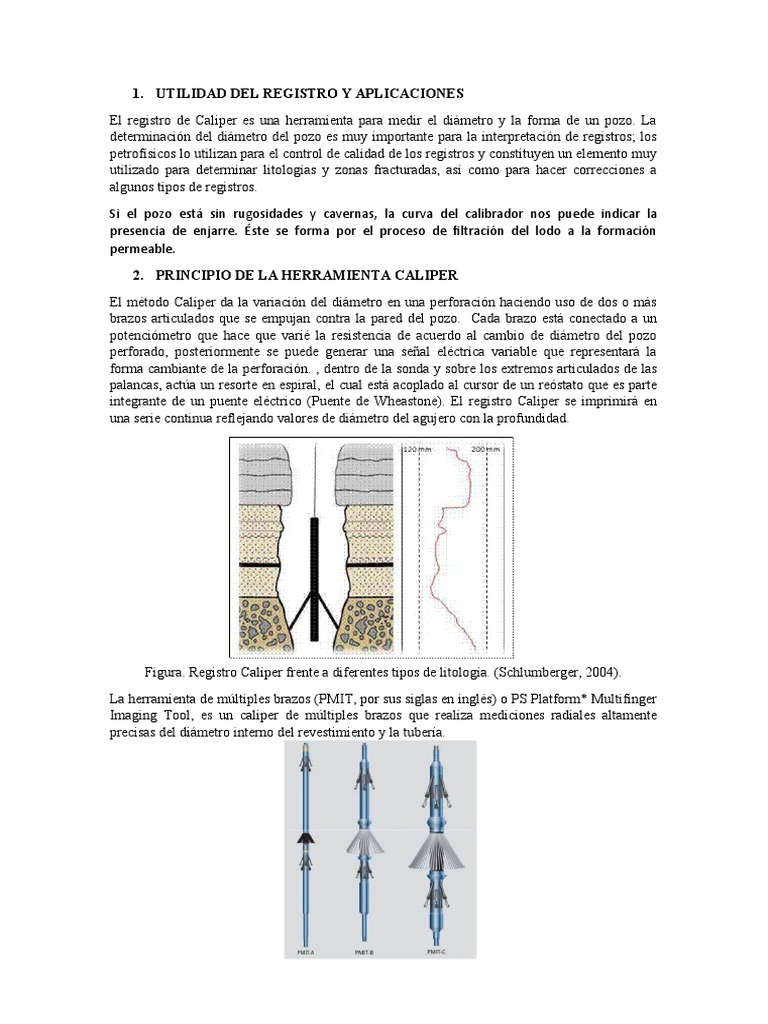

UTILIDAD DEL REGISTRO Y APLICACIONES

El registro de Caliper es una herramienta para medir el diámetro y la forma de un pozo. La
determinación del diámetro del pozo es muy importante para la interpretación de registros; los
petrofísicos lo utilizan para el control de calidad de los registros y constituyen un elemento muy
utilizado para determinar litologías y zonas fracturadas, así como para hacer correcciones a
algunos tipos de registros.

Si el pozo está sin rugosidades y cavernas, la curva del calibrador nos puede indicar la
presencia de enjarre. Éste se forma por el proceso de filtración del lodo a la formación
permeable.

2. PRINCIPIO DE LA HERRAMIENTA CALIPER

El método Caliper da la variación del diámetro en una perforación haciendo uso de dos o más
brazos articulados que se empujan contra la pared del pozo. Cada brazo está conectado a un
potenciómetro que hace que varié la resistencia de acuerdo al cambio de diámetro del pozo
perforado, posteriormente se puede generar una señal eléctrica variable que representará la
forma cambiante de la perforación. , dentro de la sonda y sobre los extremos articulados de las
palancas, actúa un resorte en espiral, el cual está acoplado al cursor de un reóstato que es parte
integrante de un puente eléctrico (Puente de Wheastone). El registro Caliper se imprimirá en
una serie continua reflejando valores de diámetro del agujero con la profundidad.

Figura. Registro Caliper frente a diferentes tipos de litología. (Schlumberger, 2004).

La herramienta de múltiples brazos (PMIT, por sus siglas en inglés) o PS Platform* Multifinger
Imaging Tool, es un caliper de múltiples brazos que realiza mediciones radiales altamente
precisas del diámetro interno del revestimiento y la tubería.
 Figura. Herramientas PMIT de diferentes tamaños, (Schlumberger, 2008).
OTRAS APLICACIONES
El funcionamiento de la herramienta se basa en que los movimientos individuales de los brazos
son convertidos a voltajes que son calibrados para dar lecturas independientes de radios internos
(Figura 14). Esta información es usada en la evaluación y diagnóstico dentro de tuberías. Las
principales aplicaciones de las herramientas son: identificar y cuantificar los daños por
corrosión, identificar depósitos o acumulaciones de cera, asfáltenos o acumulaciones de sólidos,
localizar daños mecánicos o deformaciones en la tubería, evaluar el aumento de corrosión a
través de registros periódicos y determinar el diámetro interno de la camisa.

Figura. Registros Caliper de múltiples brazos. En la pista 2 se observa un registro del radio
individual de los brazos, en la pista 3 una imagen que enfatiza los cambios en la tubería,
(Schlumberger, 2008).
3. FORMA DE INTERPRETACIÓN DE LITOLOGÍAS

 Mientras mayor sea el diámetro del hoyo (CALI) en comparación con el diámetro de la
mecha (BS) o diámetro original del pozo, menor es la competencia de la roca perforada.
 Si el diámetro que refleja el caliper es similar al diámetro original del pozo, indica que
la roca es competente.
 Si el diámetro que refleja el caliper es menor que el diámetro de la mecha, puede indicar
que se tratan de lutitas expansivas o que se forme un revoque muy grueso denotando la
presencia de areniscas.
https://www.monografias.com/docs112/registros-geofisicos-control-estado-pozos-
petroleros/registros-geofisicos-control-estado-pozos-petroleros.shtml

La medición del diámetro del pozo se realiza mediante dos brazos, colocados simétricamente a
cada lado de una herramienta de extracción. Los brazos están vinculados al cursor de un
potenciómetro (Fig. 17-1).
Las variaciones en el diámetro del orificio hacen que los brazos se cierren o se abran y el
movimiento se refleja en cambios de resistencia en el potenciómetro. Una simple calibración
permite escalar los cambios de resistencia a cambios de diámetro.

HERRAMIENTAS

La mayoría de las combinaciones de herramientas incluyen una herramienta de calibre, dando

un registro del diámetro del agujero. Esta puede ser una herramienta separada o incluida en otra
herramienta (por ejemplo, el FDC).

Como los brazos de la pinza están cargados por resorte, la herramienta se abre preferentemente
hasta el diámetro máximo del orificio, en una elipse a lo largo del eje mayor. Por tanto, puede
resultar útil utilizar una herramienta que tenga cuatro brazos para tener una idea más precisa de
la forma del agujero y del volumen del agujero.

Schlumberger ofrece la herramienta de geometría de pozo (o BGT, consulte la Fig. 17-2) que
incluye: (a) Cuatro brazos acoplados en pares, cada abertura hasta un diámetro máximo de pozo
de 30 pulgadas. Si es necesario, se agregan extensiones de brazo para aumentar esto a 40
pulgadas. El BGT da una medida del diámetro del agujero en dos planos perpendiculares
verticales.
(b) Un integrador de volumen de huecos.
(c) Un cartucho de inclinometría que permita una medición continua del ángulo y acimut de la
desviación del agujero y la orientación de la herramienta con respecto al norte magnético. A
medida que se alimenta la sonda, la herramienta puede abrirse y cerrarse cuando sea necesario y
mientras está en el fondo del pozo.

Los datos de un BGT se pueden grabar en película o en cinta magnética. La herramienta se

puede combinar con un rayo gamma. En la figura 17-3 se muestra un ejemplo de tronco.

FACTORES GEOLÓGICOS QUE INFLUYEN EN EL DIÁMETRO DEL AGUJERO

El diámetro del agujero depende principalmente de:

(a) La litología, ya que ciertas rocas pueden:

(1) ser soluble en el lodo de perforación, por ejemplo sal;

(2) desintegrarse y hundirse (por ejemplo, arenas, grava, lutitas), en cuyo caso aparecerán
huecos;

(3) flujo, como en el caso de lutitas hinchadas o lutitas de baja compactación, cuando el agujero
se cerrará;

(4) consolidarse, en cuyo caso el agujero estará en calibre.

(b) La textura y estructura de la roca. Estos influyen en la porosidad y permeabilidad de la roca

y, por lo tanto, determinan si se desarrollará una torta de lodo y su espesor, lo que, por supuesto,
conducirá a un diámetro de pozo reducido. Tenga en cuenta aquí que mientras algunas
herramientas de calibre cortan la torta de barro y, por lo tanto, miden hasta la pared del pozo,
otras se montan sobre la torta de barro. La textura y estructura de la formación también
determinarán el lecho, la distribución de la lutita y también la posibilidad de microfracturas
provocadas por la perforación y el agrietamiento radial lejos del pozo (como con lutitas
consolidadas y láminas de carbonato). También se pueden mencionar aquí las fracturas
relacionadas con cambios tectónicos.

APLICACIONES

Las medidas del diámetro del agujero se utilizan para:

(a) La detección de zonas porosas y permeables (presencia de torta de lodo) y la determinación

del espesor de la torta de lodo (Fig. 17-4): h ,, = (dbit - dh) / 2.

(b) La medición del volumen del pozo para obtener una estimación del volumen de cemento.

volumen del agujero: Vh 2: - + 1.2% (en l / m) 2 volumen de cemento: K ~~~~, = + (df -

dzaing) + 1% (en I / m) d, y d el revestimiento se mide en pulgadas.
(c) Detección de secciones consolidadas y en ancho para el escalado de empacadores para
pruebas de pozo;

(d) La corrección de varios tipos de logaritmos por el efecto del pozo y de la torta de lodo para
obtener una interpretación más precisa;

(e) Una guía de litología.

[ CITATION hom09 \l 12298 ]
