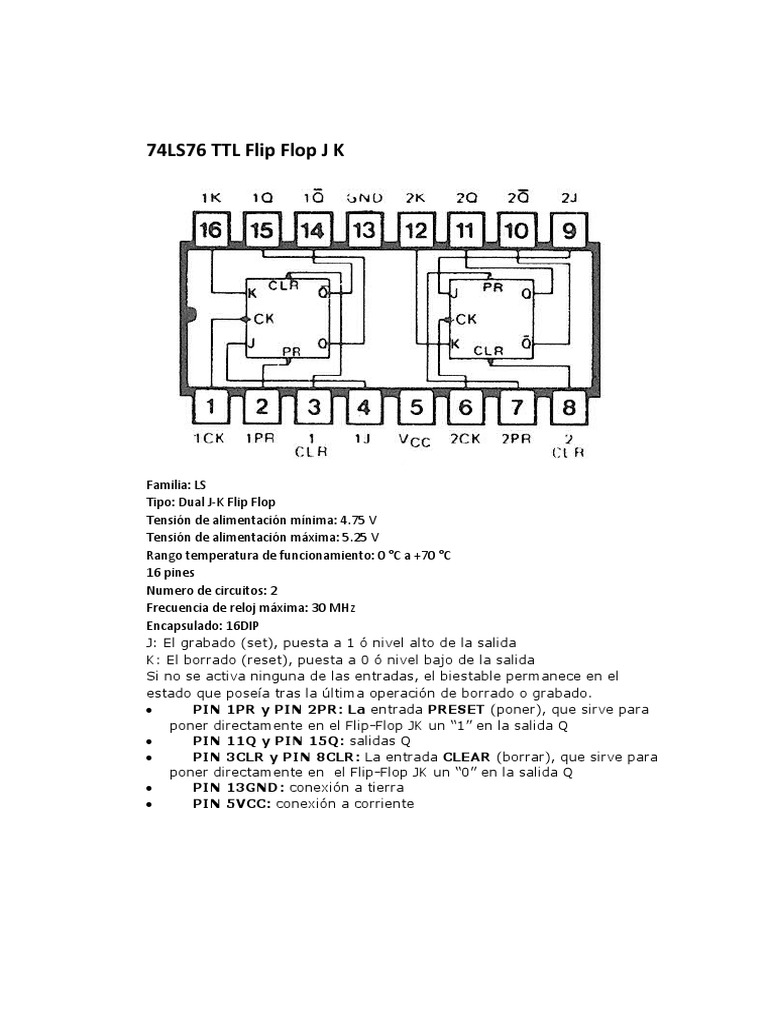

74LS76 TTL Flip Flop J K

Familia: LS
Tipo: Dual J-K Flip Flop
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Rango temperatura de funcionamiento: 0 °C a +70 °C
16 pines
Numero de circuitos: 2
Frecuencia de reloj máxima: 30 MHz
Encapsulado: 16DIP
J: El grabado (set), puesta a 1 ó nivel alto de la salida
K: El borrado (reset), puesta a 0 ó nivel bajo de la salida
Si no se activa ninguna de las entradas, el biestable permanece en el
estado que poseía tras la última operación de borrado o grabado.
 PIN 1PR y PIN 2PR: La entrada PRESET (poner), que sirve para
poner directamente en el Flip-Flop JK un “1” en la salida Q
 PIN 11Q y PIN 15Q: salidas Q
 PIN 3CLR y PIN 8CLR: La entrada CLEAR (borrar), que sirve para
poner directamente en el Flip-Flop JK un “0” en la salida Q
 PIN 13GND: conexión a tierra
 PIN 5VCC: conexión a corriente
