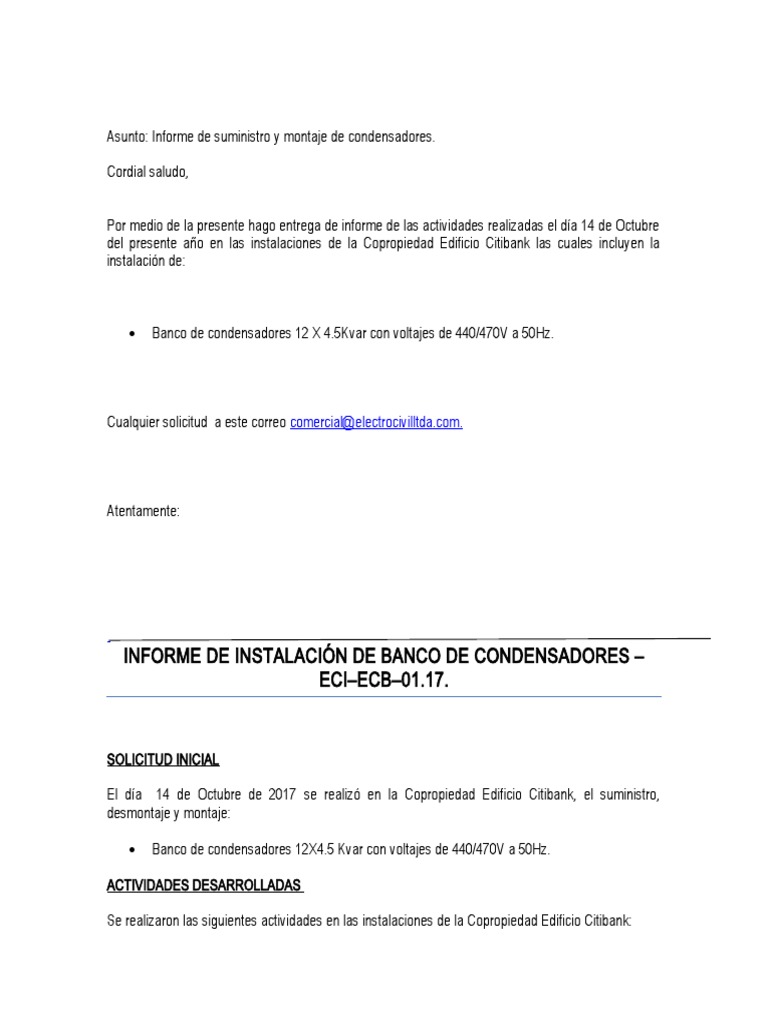

Asunto: Informe de suministro y montaje de condensadores.

Cordial saludo,

Por medio de la presente hago entrega de informe de las actividades realizadas el día 14 de Octubre
del presente año en las instalaciones de la Copropiedad Edificio Citibank las cuales incluyen la
instalación de:

 Banco de condensadores 12 X 4.5Kvar con voltajes de 440/470V a 50Hz.

Cualquier solicitud a este correo comercial@electrocivilltda.com .

Atentamente:

INFORME DE INSTALACIÓN DE BANCO DE CONDENSADORES –

ECI–ECB–01.17.

SOLICITUD INICIAL

El día 14 de Octubre de 2017 se realizó en la Copropiedad Edificio Citibank, el suministro,

desmontaje y montaje:

 Banco de condensadores 12X4.5 Kvar con voltajes de 440/470V a 50Hz.

ACTIVIDADES DESARROLLADAS

Se realizaron las siguientes actividades en las instalaciones de la Copropiedad Edificio Citibank:

  Se extrajeron del gabinete de Electricaribe los condensadores que se encontraban bajo
llave.
 Se adaptó su acometida con alargamiento de cable # 2 AWG THWN 600V con conectores
tubulares rectos debidamente aislados.
 Montaje en gabinete cerca de tablero de Electricaribe.
 Se realizaron pruebas a los condensadores existentes encontrándose estos en mal estado.
 Se suministraron cuatro (4) bloques de condensadores a 440V 12.5Kvar con breakers de
50amp.
 Se conectaron en paralelo 2 grupos obteniendo por cada grupo aportes de:
 Fase R : 23 Amp
 Fase S : 24 Amp
 Fase T : 26 Amp
 Los aportes totales son:
 IR = 47 Amp
 IS = 50 Amp
 IT = 52 Amp
 Los aportes totales de todos los grupos de condensadores es 50Kvar.

FIGURA 1. Esquema de conexión de condensadores

OBSERVACIONES
Se realizaron los servicios de suministro, desmontaje y montaje del Banco de condensadores, con
el percance de que el día 14 de octubre de 2017 cuando se instalaron por primera vez, uno de los
juegos de condensadores suministrados se encontraba con un golpe que se produjo posiblemente
en el transporte, y ese mismo día estos fallaron, procedimos a cambia los condensadores o grupo
averiado, el día 17 de Octubre de 2017 y hacer el montaje de otros se confirmaron corrientes
capacitivas de cada grupo y del banco total, teniendo una buena operación con la supervisión
durante 2 horas.
