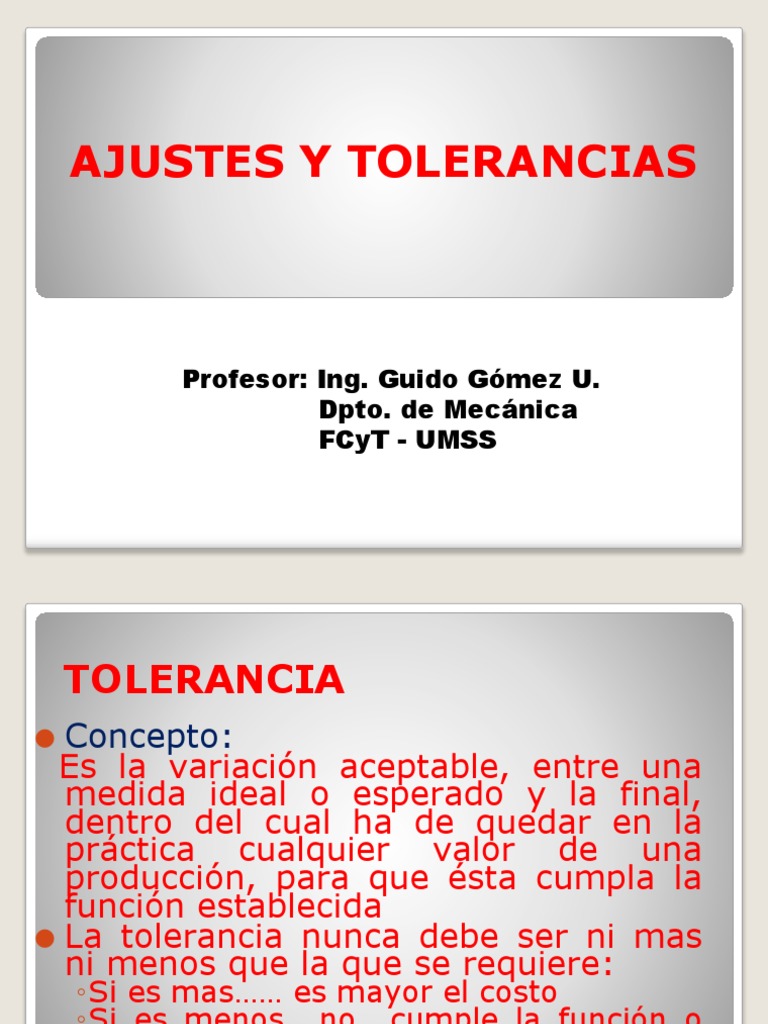

AJUSTES Y TOLERANCIAS

Profesor: Ing. Guido Gómez U.


Dpto. de Mecánica
FCyT - UMSS
TOLERANCIA
⚫ Concepto:
Es la variación aceptable, entre una
medida ideal o esperado y la final,
dentro del cual ha de quedar en la
práctica cualquier valor de una
producción, para que ésta cumpla la
función establecida
⚫ La tolerancia nunca debe ser ni mas
ni menos que la que se requiere:
◦Si es mas…… es mayor el costo
◦Si es menos….no cumple la función o
disminuye su vida util
CLASIFICACIÓN DE LA
TOLERANCIA
⚫ Tolerancia Dimensional
Medida de la pieza
⚫ Tolerancia Geométrica
Configuración geométrica de la pieza
⚫ Tolerancia Superficial
Medida del acabado superficial
TOLERANCIA DIMENSIONAL

TÉRMINOS RELACIONADOS CON


LA TOLERANCIA DIMENSIONAL
⚫Dimensión nominal – DNOM
⚫Dimensión real
⚫Dimensión Límite
Dimensión máxima – DMÁX
Dimensión mínima - DMÍN
TOLERANCIA

TOLERANCIA = D max – D mín

Tolerancia

Dmin Dmax
PARAMETROS QUE DEFINE UNA
TOLERANCIA (ISO)
Tolerancia

Tolerancia
D
nominal
D = 60 k5
1.- POSICION: Es la posición
relativa del Dmax y del Dmin.
en relación al Dn
60: Dimensión nominal
2.- CALIDAD: Es la amplitud
de la tolerancia k: Posición de la tolerancia
5: Calidad de la tolerancia
POSICION DE LA TOLERANCIA
TRES GENERICAS
Tolerancia
Tolerancia
Tolerancia

D D D
nominal nominal nominal

+25μm +10μm -15μm


+5μm -10μm -35μm
D = 50 D = 50 D = 50

Dmax = 50.025 mm Dmax = 50.010 mm Dmax = 49.985 mm


Dmin = 50.005 mm Dmin = 49.990 mm Dmin = 49.965 mm
POSICIÓN DE LA TOLERANCIA
28 ESPECIFICAS
POSICION DE LA TOLERANCIA

Posición: n
Posición: m
Posición: k
Posición: h
Posición: g

60

D = 60 m5
k5
n5
k5
h5
g5
CALIDAD DE LA TOLERANCIA
Tolerancia

+10μm
Dmin Dmax
D = 50 -10μm

D = 50 mm Dmax = 50.010 mm
(nominal) Dmin = 49.990 mm
Amplitud Tolerancia = 0.020 mm =
20μm
Según la norma DIN existen 20 calidades que van de:
IT 01-IT0-IT1….. IT18
AMPLITUD DE LA TOLERANCIA
ES FUNCION DE:

1.- LA CALIDAD (IT….)

2.- MEDIDA NOMINAL D = 60 k5 D = 30 k5

+ 0,015
60 k5 + 0,002
30 k5
+ 0,013
+ 0,002
⚫ Tolerancias ISO Normalizadas

Grados de Calidad
Valor en milésimas de milímetro de
la Tolerancia T fundamental «ISO»
Para la calidad de trabajo de 1 a 16 para diversos grupos de dimensiones

Valor en milésimas de milímetro de la


Tolerancia T fundamental «ISO»
AJUSTE

DIAMETRO
NOMINAL

Ajuste :Es la posición relativa de una pieza en relación a


otra
TIPOS DE AJUSTE
Ajuste con Ajuste Ajuste con
holgura indeterminado apriete

Dmin> dmax Dmax< dmin


SISTEMA DE AGUJERO UNICO

50f7 50g7 50h7 50j7 50k7 50m7

50H7
SISTEMA DE EJE UNICO

DIAMETRO EJE =
POSICION “h”

50h7

50N7 50M7 50J7 50H7 50G7


AGUJERO UNICO
+0,015
50,8 k5/H6 50,80 k5 + 0,002

+ 0,019
50,8 H6 -0,00
AGUJERO UNICO
EJE UNICO
0
50,8 K5/h6 50,80 h6 - 0,019

- 0,002
50,8 K5 -0,015
AJUSTES

INDETER
HOLGURA MINADO APRIETE
AJUSTES RECOMENDADOS
AJUSTES RECOMENDADOS
EJERCICIOS AJUSTES Y
TOLERANCIAS
