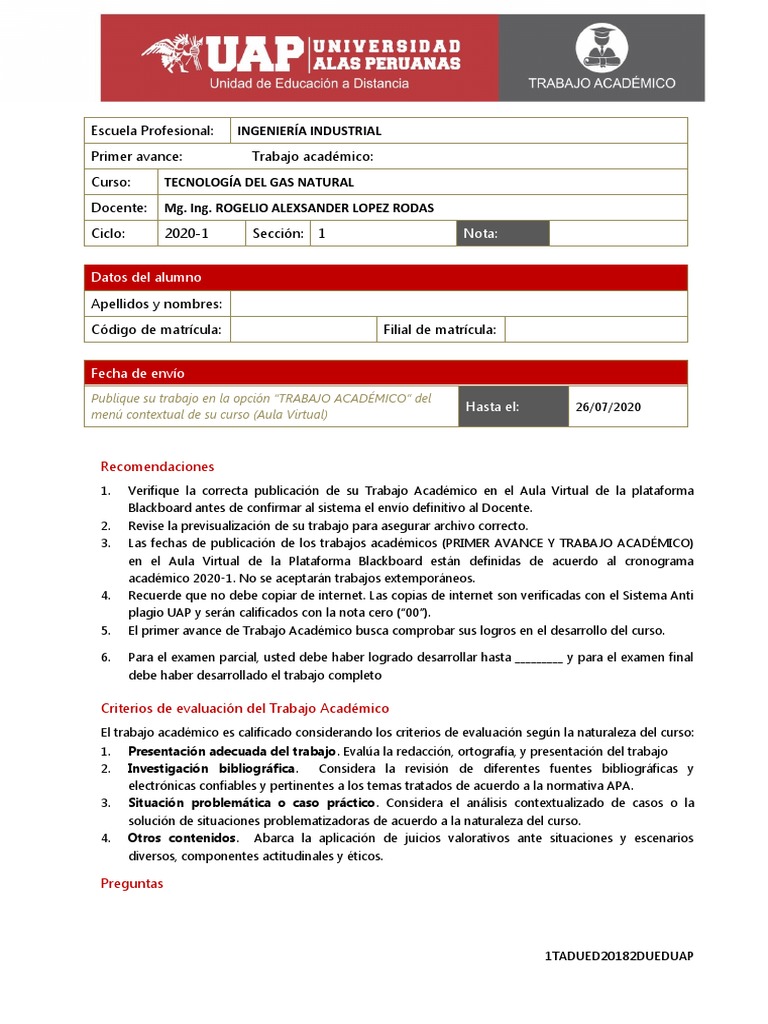

Escuela Profesional: INGENIERÍA INDUSTRIAL
Primer avance: Trabajo académico:
Curso: TECNOLOGÍA DEL GAS NATURAL
Docente: Mg. Ing. ROGELIO ALEXSANDER LOPEZ RODAS
Ciclo: 2020-1 Sección: 1 Nota:
Datos del alumno
Apellidos y nombres:
Código de matrícula: Filial de matrícula:
Fecha de envío
Publique su trabajo en la opción “TRABAJO ACADÉMICO” del
Hasta el: 26/07/2020
menú contextual de su curso (Aula Virtual)
Recomendaciones
1. Verifique la correcta publicación de su Trabajo Académico en el Aula Virtual de la plataforma
Blackboard antes de confirmar al sistema el envío definitivo al Docente.
2. Revise la previsualización de su trabajo para asegurar archivo correcto.
3. Las fechas de publicación de los trabajos académicos (PRIMER AVANCE Y TRABAJO ACADÉMICO)
en el Aula Virtual de la Plataforma Blackboard están definidas de acuerdo al cronograma
académico 2020-1. No se aceptarán trabajos extemporáneos.
4. Recuerde que no debe copiar de internet. Las copias de internet son verificadas con el Sistema Anti
plagio UAP y serán calificados con la nota cero (“00”).
5. El primer avance de Trabajo Académico busca comprobar sus logros en el desarrollo del curso.
6. Para el examen parcial, usted debe haber logrado desarrollar hasta _________ y para el examen final
debe haber desarrollado el trabajo completo
Criterios de evaluación del Trabajo Académico
El trabajo académico es calificado considerando los criterios de evaluación según la naturaleza del curso:
1. Presentación adecuada del trabajo. Evalúa la redacción, ortografía, y presentación del trabajo
2. Investigación bibliográfica. Considera la revisión de diferentes fuentes bibliográficas y
electrónicas confiables y pertinentes a los temas tratados de acuerdo a la normativa APA.
3. Situación problemática o caso práctico. Considera el análisis contextualizado de casos o la
solución de situaciones problematizadoras de acuerdo a la naturaleza del curso.
4. Otros contenidos. Abarca la aplicación de juicios valorativos ante situaciones y escenarios
diversos, componentes actitudinales y éticos.
Preguntas
1TADUED20182DUEDUAP
Preguntas:
1. La presentación, el contenido ortográfico, el formato, las tablas, imágenes o
figuras que tengan diseño propio deben de indicar la fuente propia, en caso
contrario dar referencia de las fuentes de lo que use en el Trabajo Académico.
Trabajo mínimo 25 hojas máximo 30. (2 Puntos).
2. Realizar un proyecto de dimensionamiento de configuraciones de instalaciones
internas típicas para consumos menores a 300 m3/mes instalación interna de
Gas Natural. (8 Puntos).
OBJETIVO: La presente memoria de cálculo sirve de sustento para la
utilización de:
La longitud equivalente por perdida de carga en accesorios será igual al
20% de la Longitud Real de cada tramo de las configuraciones de
instalación internas típicas.
Determinar las distancias máximas a utilizar en cada tramo de las
configuraciones de instalación internas típicas.
La caída de presión en el medidor. En cumplimiento de la Resolución de
Consejo Directivo Osinergmin N.º 099-2016-OS/CD “Procedimiento para
la Habilitación de Suministros en Instalaciones Internas de Gas Natural”.
a) Configuración de Instalación Interna Típica I y datos del diseño propuesto:
2TADUED20182DUEDUAP
Material y Tipo PEAL
de Tubería PE
C 1418 TOTAL
Gasodomésticos Cocina (4 quemadores y 1 N
horno) /
Potencia (kw) 11 A0 11.00 kw
Caudal 0.978 0 0.98 m3/hora
(m3/hora)
PARAMETROS DE DISEÑO
PARAMETROS CANTIDAD UNIDADES
Presión de Distribución 2.5 barg
Presión Mínima en la Red de Distribución 1 barg
Presión máxima admisible de operación 23 mbarg
(MAPO) en la Instalación
Regulador R4 UPSO Pres. Regulada 23 mbarg
Caída de Presión en el Medidor G1.6 (∆P) 0.3 mbarg
Presión de Salida del Medidor 22.7 mbarg
Presión de uso de Artefacto a Gas (Min, Max) 18 - 23 mbarg
Poder Calorífico Superior (*) 9581.89 Kcal/m3
Velocidad Máxima en la Red Interna 40 m/s
Densidad relativa del Gas Natural Seco 0.61
Factor de Seguridad 1
Factor de Simultaneidad 1
Factor de Longitud Equivalente 20%
Diámetro Interior 14 mm
Medidor G 1.6 Qmax. de medición 2.5 m3/hora
b) Formula de RENOUARD para el cálculo de la caída de presión por tramos.
(Tomar en cuenta la NTP 111.011).
3TADUED20182DUEDUAP
c) Sustento Caída de Presión en el Medidor (∆P). Para referencia de la caída de
presión en el medidor típico a utilizar en las instalaciones internas Se adjunta la
gráfica de Perdida de Perdida de presión del Medidor ITRON a Diafragma ACD
G 1.6 que representa el tipo de medidor instalado para los diseños típicos:
Donde podemos ver que al flujo máximo permitido por un medidor tipo G1.6 permite 2.5
m3/hora la caída de presión para Gas Natural es de 1 mbar. Comprobando que estamos
dentro del rango de caída de presión determinada en ensayos realizados y publicados en
la norma técnica colombiana NTC 2728 Medidores de Gas Tipo Diafragma, adjuntamos
un extracto de la misma que hace referencia a este punto específico.
Equivalencia de unidades: 1 Pa = 0.01 mbar Entonces 200 Pa = 2 mbar
4TADUED20182DUEDUAP
Dato que contiene la perdida de presión indicada por el medidor tipo G 1.6, valor medido a
máximo caudal, motivo por el cual se considera tomar como dato referencial la perdida de
presión en el medidor de acuerdo al caudal del diseño.
3. Variación del poder calorífico superior en gases combustibles: Calcular el siguiente
enunciado: (05 Puntos).
5TADUED20182DUEDUAP
4. Composición centesimal en volumen de gases combustibles: (05 Puntos).
IMPORTANTE:
Para la entrega del Trabajo Académico, el nombre del fichero deberá tener la
siguiente estructura:
FTA-2020-1_Apellido1_Apellido2_nombre.doc
