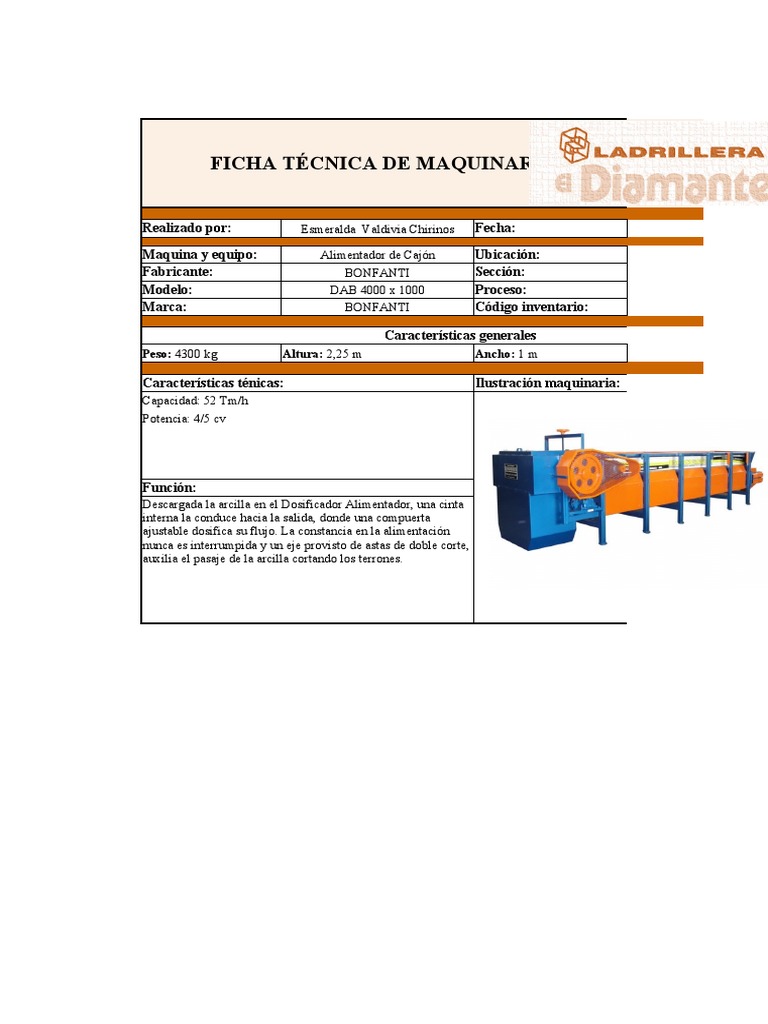

FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha:
Maquina y equipo: Alimentador de Cajón Ubicación:
Fabricante: BONFANTI Sección:
Modelo: DAB 4000 x 1000 Proceso:
Marca: BONFANTI Código inventario:
Características generales
Peso: 4300 kg Altura: 2,25 m Ancho: 1 m
Características ténicas: Ilustración maquinaria:
Capacidad: 52 Tm/h
Potencia: 4/5 cv
Función:
Descargada la arcilla en el Dosificador Alimentador, una cinta
interna la conduce hacia la salida, donde una compuerta
ajustable dosifica su flujo. La constancia en la alimentación
nunca es interrumpida y un eje provisto de astas de doble corte,
auxilia el pasaje de la arcilla cortando los terrones.
7/8/2020
Producción
Planta de molienda
Homegenizacion
AC 001
Largo: 4 m
aquinaria:
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Trommel Ubicación: Producción
Fabricante: Terra Select Sección: Planta 2
Modelo: Terra Select 50 Proceso: Homegenizacion
Marca: Terra Select Código inventario: AC 002
Características generales
Peso: 2,2 - 8,6 ton Altura: 4,15 m Ancho: 6,14 m Largo: 14,10 m
Características ténicas: Ilustración maquinaria:
Su rendimiento de cribado aumenta en un 20%
Longitud del tambor
Diametro del tambor
Superficie de cribado efectiva
Capacidad de cribado máx.
Motor: Motor diesel 55 kW
Función:
El trommel T 50 puede adaptarse bajo demanda, puede usarse con
casi todos los materiales (compost, tierra, basura, madera, residuos
vegetales o metal), con el trommel movil de Terra Select podrá
conseguir una separación homogénea tanto en la fracción de finos
como gruesos. Los materiales a introducir, previamente deben
pasar por la cizalla o por un molino mono rodete, para trocear el
material y que este pueda ir separándose y limpiándose. Una de las
grandes ventajas del trommel movil T 50 es que el diametro de su
trommel tiene 2,000 mm, con lo que su capacidad aumenta en un
20%, alcanzando asi una capacidad de cribado de hasta 150 m2 por
hora.
7/8/2020
Producción
Planta 2
Homegenizacion
AC 002
argo: 14,10 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Cortadora automatica Ubicación: Producción
Fabricante: BONFANTI Sección: Planta 2
Modelo: CAB -11 Proceso: Cortar
Marca: BONFANTI Código inventario: AC 003
Características generales
Peso: 600 kg Altura: 0.240 m Ancho: 0.430 m Largo: 1,2 m
Características ténicas: Ilustración maquinaria:
Potencia: 1/3 + 1 HP
Capacidad de cortes: 30/40 cortes/min
Función:
El Cortador automatico posee controles eléctricos y mecánicos
independientes, para accionamiento de los cortes de los ajustes
con la velocidad de salida de los productos a cortarse,
permitiendo su adaptación fácil y segura a cualquier extrusora.
El corte se procesa en el sentido vertical, alternamente, de
arriba para abajo y de abajo para arriba, con hasta 3 alambres,
de acuerdo con el tipo y largo del producto a cortarse.
7/8/2020
Producción
Planta 2
Cortar
AC 003
argo: 1,2 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Extrusora al vacio Ubicación: Producción
Fabricante: Ms Souza Sección: Planta 2
Modelo: MSL - 400 Proceso: Extrusar
Marca: Ms Souza Código inventario: AC 004
Características generales
Peso: 4,350kg Altura: 1,86 m Ancho: 1,50 m Largo: 3,48 m
Características ténicas: Ilustración maquinaria:
Producción: 25 a 35 Tm/h
Potencia instalada: 150 o 175 cv
Helice: 400 mm
Cantidad de martillos: 9 pz
Volumen: 6,90 m3
Función:
Fuerza el material a fluir a través de un molde mediante el uso
de presión, la presión es ocasionada por el trabajo de un tornillo
dentro del cilindro, en algunas circunstancias el proceso origina
el aumento de la temperatura en el cabezal.
7/8/2020
Producción
Planta 2
Extrusar
AC 004
argo: 3,48 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Amasadora abierta de doble eje Ubicación: Producción
Fabricante: Verdés Sección: Planta 2
Modelo: 044D Proceso: Amazar
Marca: Verdés Código inventario: AC 005
Características generales
Peso: 4000 kg Altura: 1,80 m Ancho: 0.94 m Largo: 2,71 m
Características ténicas: Ilustración maquinaria:
Capacidad útil de amasado: 1287 dm3
Potencia: 22/30
Velocidad de giro: 16/20 r.p.m. t/m
Producción: 24 - 38 Tm/h
Densidad: 1,6 kg/dm3
Función:
Destinada a la homogeneización de los diferentes componentes,
arcillas y aditivos.
- Suplementos de amasado de alta resistencia al desgaste
-Efecto pala contra pala
-Protectores de ejes y cuba
-Palas de amasado graduables
7/8/2020
Producción
Planta 2
Amazar
AC 005
argo: 2,71 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Molino de martillos Ubicación: Producción
Fabricante: Verdés Sección: Molienda
Modelo: 037 -VB Proceso: Triturar
Marca: Verdés Código inventario: AC 006
Características generales
Peso: 8500 kg Altura: 5,62 m Ancho: 3,50 m Largo: 5,71 m
Características ténicas: Ilustración maquinaria:
Diámetro del rotor: 850 mm
Ancho útil molienda: 840 mm
Número de cribas 90° x ancho: 2 x 840 mm
Martillos: 16 cant.
Husillos de alimentación: 3 cant
Potencia motor(1500 r.p.m.): 132 Kw
Producción: 20 -35 tn/h
Función:
Son fundamentales en lineas de preparación por vía seca y
especialmente adecuador para la trituración de arcillas.
Alcanzan un alto grado de molienda, con un elevado
porcentaje de finos por debajo de 500 miras y unas curvas
granulométricas óptimas para la fabricación de productos.
7/8/2020
Producción
Molienda
Triturar
AC 006
argo: 5,71 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: maquina de moldeado Ubicación: Producción
Fabricante: Shandong Shiyue Intelligent Sección: Planta 2
Modelo: QT4 15 Proceso: Moldear
Marca: Shandong Shiyue Intelligent Código inventario: AC 007
Características generales
Peso: 5,8 ton Altura: 7100 mm Ancho: 1600 mm Largo: 2160 mm
Características ténicas: Ilustración maquinaria:
Capacidad: 7200-30000 piezas/día
Presión nominal: 21MPa
Potencia total de: 27.5KW
La vibración de la fuerza: 60KN
Función:
Esta máquina puede servir a varios fines para producir Bloques
huecos, bloques sólidos, pavimento Ladrillos,
Piedras rizadas, ladrillos ribereños, ladrillos revencidos,
ladrillos de césped, etc. con diferentes moldes.
7/8/2020
Producción
Planta 2
Moldear
AC 007
argo: 2160 mm
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Area recepcion y
Maquina y equipo: Faja transportadora Ubicación: almacenamiento
Fabricante: Zhongxiang Sección: Planta 2
Modelo: LS400 Proceso: Almacenar
Marca: Zhongxiang Código inventario: AC 008
Características generales
Peso: 200 kg Altura: 10 m Ancho: 1,50 m Largo: 30 m
Características ténicas: Ilustración maquinaria:
Ancho de la correa: 1500 mm
Altura de elevación: 2 - 10 m
Capacidad: 3 - 50 T/h
Energía(W): 2,2 - 45 Kw
Voltaje: 450 V
Función:
Funciona como componente en la distribución automatizada y
almacenamiento. Soporta directamente el material a tranportar
y lo desplaza desde el punto de carga hasta el de descarga.
Minimiza el trabajo y permite el movimiento de grandes
volúmenes rapidamente; lo cual da a las empresas la facilidad
de embarcar o recibir volúmenes más altos con espacios de
almacenamiento menores y con un menor gasto.
7/8/2020
Area recepcion y
almacenamiento
Planta 2
Almacenar
AC 008
argo: 30 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha:
Maquina y equipo: Cargador frontal 950 H Ubicación:
Fabricante: Caterpillar Sección:
Modelo: 950 H Proceso:
Marca: Caterpillar Código inventario:
Características generales
Peso: 18320 kg Altura: 5,529 m Ancho: 2,936 m
Características ténicas: Ilustración maquinaria:
Motor: modelo CAT C7 ACERT con una potencia neta de 147 kW
Cilindrada: 7,2 litros
Capacidad de cucharón: 2,5 a 3,5 m3
Carga límite de equilibrio estático: 10811kg
Transmición:
Avance 1: 6,9 km/h
Avance 2: 12,7 km/h
Avance 3: 22,3 km/h
Avance 4: 37 km/h
Retroceso 1: 7,6 km/h
Retroceso 2: 13,9 km/h
Retroceso 3: 24,5 km/h
Retroceso 4: 40 km/h
Los frenos cumplen con las normas requeridas(ISO 3450-1985)
Ejes:
Delantera: Parte fija
Trasera: Oscilante +- 13°
Subida y bajada máxima de rueda: 470 mm
Cabina: ROPS/FOPS(Cumplen con la normal SAE e ISO)
Función:
Extracción, carga y transporte de materia prima
7/8/2020
Area recepcion y
almacenamiento
Planta 2
recepcion de materia prima
AC 009
Largo: 8,32 m
aquinaria:
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Area recepcion y
Maquina y equipo: Tolva Ubicación: almacenamiento
Fabricante: eValle Sección: Planta 2
Modelo: TH 2400 Proceso: recepcion de materia prima
Marca: eValle Código inventario: AC 010
Características generales
Peso: 850 kg Altura: 0,80 m Ancho: 0,80 m Largo: 2,50 m
Características ténicas: Ilustración maquinaria:
Motor: Electrico 20 HP / 380 v
Peso: 850 kg ( incluyendo motor)
Función:
Transporte de materia prima
7/8/2020
Area recepcion y
almacenamiento
Planta 2
ecepcion de materia prima
AC 010
argo: 2,50 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Secadero artificial Ubicación: Area de secado
Fabricante: Baoshen (BS) Sección: Planta 2
Modelo: JKY50/50E-40 Proceso: Secado
Marca: Baoshen (BS) Código inventario: AC 011
Características generales
Peso: - Altura: 8 m Ancho: 120 m Largo: 20 m
Características ténicas: Ilustración maquinaria:
Voltaje: 380 V
Capacidad: 100000 unidades por día
Potencia: 55 + 160 kW
Función:
Tiene la finalidad de eliminar el agua agregada en la fase de
moldeado para de esta manera, poder pasar a la fase de cocción,
sin tener que incurrir en un reproceso.
7/8/2020
Area de secado
Planta 2
Secado
AC 011
argo: 20 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Brazo robotico Ubicación: Area de quemado
Fabricante: FANUC Sección: Planta 2
Modelo: M-410iC/315 Proceso: Quemar paquetes
Marca: - Código inventario: AC 012
Características generales
Peso: - Altura: 8 m Ancho: 120 m Largo: 20 m
Características ténicas: Ilustración maquinaria:
Capacidad de carga: 700 kg
Paletizador potente de muñeca hueca
Tiene 4 ejes
Alcance: 3143 mm
Función:
Su función es trasladar los pallets con ladrillo recién formado,
resultante de la extrusadora, hacia la banda transportadora, que
llevara los ladrillos al área de secado
7/8/2020
Area de quemado
Planta 2
Quemar paquetes
AC 012
argo: 20 m
FICHA TÉCNICA DE MAQUINARIA
Realizado por: Esmeralda Valdivia Chirinos Fecha: 7/8/2020
Maquina y equipo: Horno Hoffman Ubicación: Area de quemado
Fabricante: - Sección: Secado
Modelo: - Proceso: Quemado
Marca: - Código inventario: AC 00
Características generales
Peso: - Altura: 20 m Ancho: 20 m Largo: 120 m
Características ténicas: Ilustración maquinaria:
Capacidad de producción: 75 millares de ladrillos al dia
Temperatura de cocción: 650 - 800 °C
Consumo de gas: 215,000 - 385,000 Sm3/mes -GN
El numero de camaras en general esta entre 15 y 25 con
capacidades en el rango de 10 millares cada una
Función:
Es un horno de quema de movimiento continuo en el que el
fuego está ardiendo y moviendose siempre a través de ladrillos
apilados en un circuito cerrado, de forma circular, elíptica o
rectangular y tiene un techo arqueado
7/8/2020
Area de quemado
Secado
Quemado
AC 00
argo: 120 m
